威纶通触摸屏与三菱FX3UBD板通讯

以下以威纶通MT6103IP和三菱FX3UBD板通讯作为例子来说明

1.接线

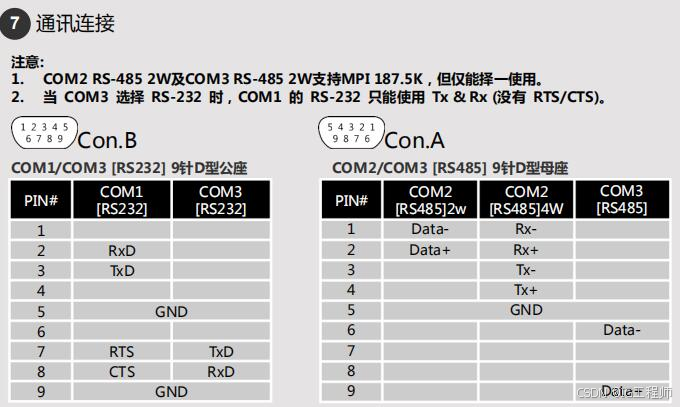

管脚排列图

威纶通COM2引脚	485BD板
1RX-	SDB
2RX+	SDA
3TX-	RDB
4TX+	RDA
5GND	GND

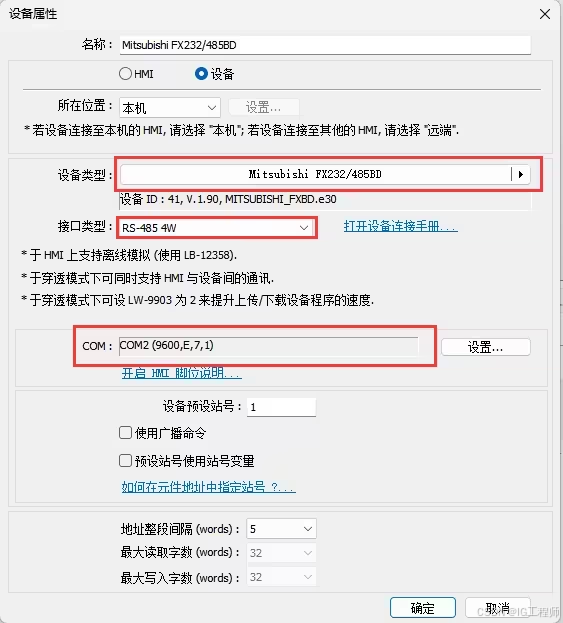

2.威纶通触摸屏设置

设备类型选择：Mitsubishi FX232/485BD

接口类型：RS-4854W

串口选择：COM2（应根据触摸屏提供RS-485所在指定串口设置）

波特率（9600），无校验（N），数据长度（7），停止位（1）

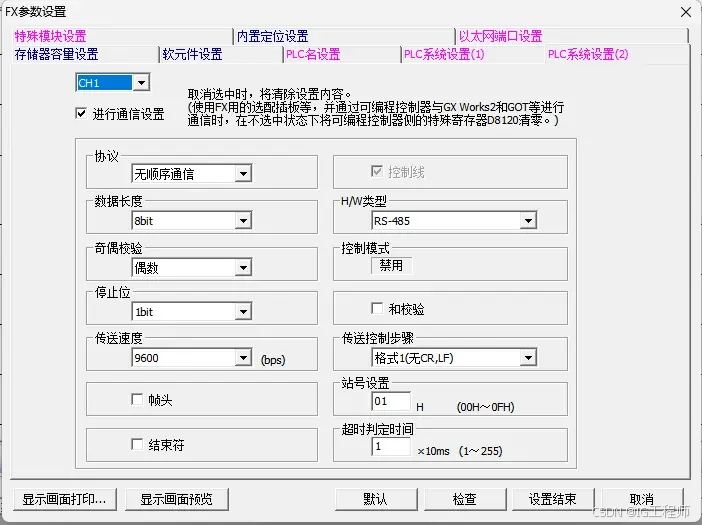

3.PLC设置

>>>>对于三菱PLC的设置如下：

在PLC系统设置（1）里勾选通道1；

协议采用无顺序通讯 数据长度8bit 偶校验 停止位1位 传送速度设置9600 类型设置成485，站号设置成1站。
