51单片机STC89C52RC进阶 – 在面包板上构建51单片机最小系统

电子元件准备

1. STC 89C52RC 单片机芯片（40Pin 直插式DIP封装） x 1

2. 10uF铝电解电容 x 1

3. 10K直插式电阻 x 2

4. 11.0592MHz晶振 x 1

5. 30pF瓷片电容 x 2

电子元件图示

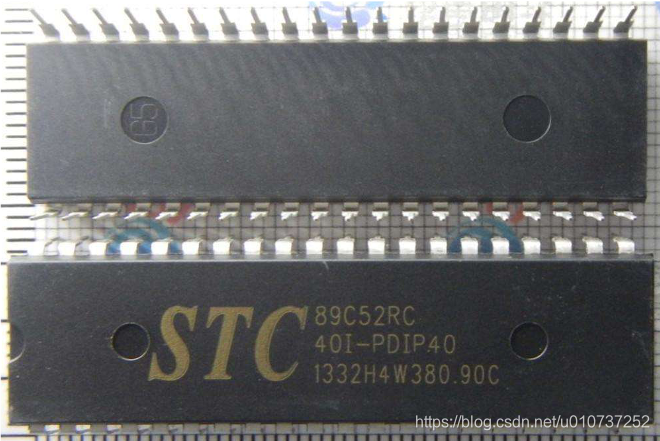

1. STC 89C52RC 单片机芯片（40Pin 直插式DIP封装）：


• 一定要是DIP封装的，如果买成贴片的是无法插在面包板上的

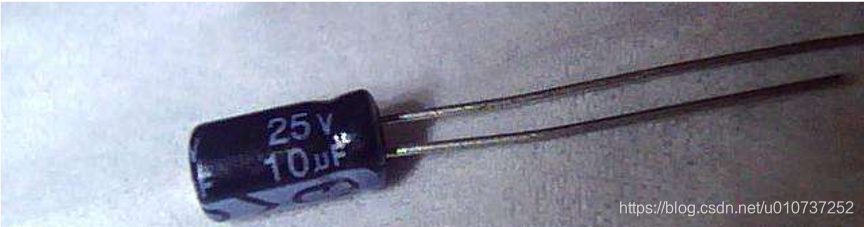

1. 10uF铝电解电容：


• 正负极辨别：

从侧面环顾一周，纵向查看电容外壳，标有“-”符号的一侧，顺势下去，此方向的引脚为负极，相反的另一方引脚为正极

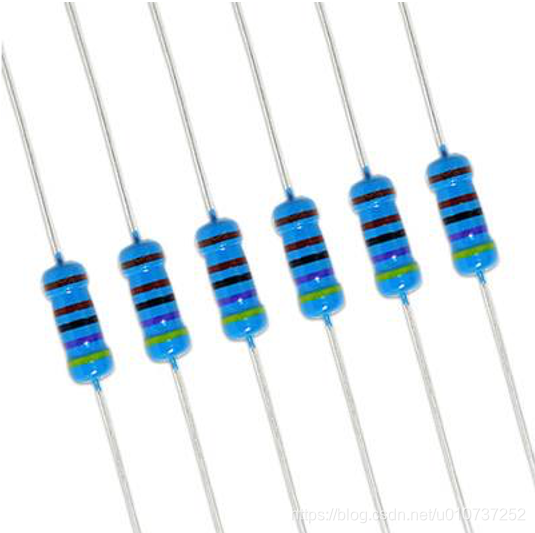

3. 10K直插式电阻：


• 一般包装上会有说明，如没有，可看电阻色环计算出阻值

4. 11.0592MHz晶振：


• 注意要直插式

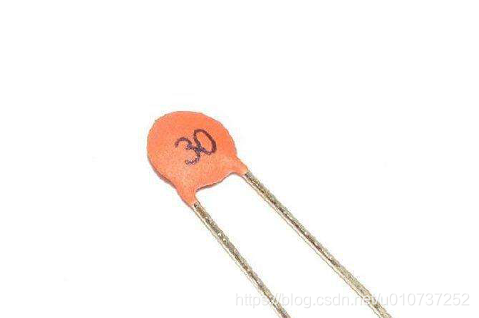

5. 30pF瓷片电容：


• 不区分正负极，直接连即可

STC 89C52RC电气特性

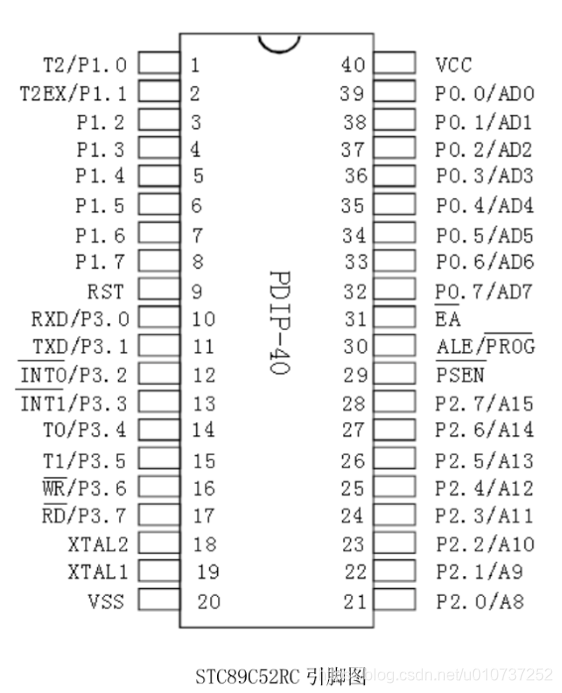

管脚定义

管脚符号	管脚序号	管脚含义	备注
T2/P1.0 ~ P1.7	1 ~ 8	带内部上拉电阻的8位双向I/O口	可输入或输出数据。同时可做定时器/计数器2的的外部技术输入（P1.0/T2）和触发输入（P1.1/T2EX）
RST	9	复位输入	用来完成单片机单片机的复位初始化操作
RXD/P3.0	10	串行输入口	使用USB转TTL下载器烧写程序时，此接口一般接下载器的TXD引脚
TXD/P3.1	11	串行输出口	使用USB转TTL下载器烧写程序时，此接口一般接下载器的RXD引脚
INTO/P3.2	12	外部中断口0
INT1/P3.3	13	外部中断口1
TO/P3.4	14	定时器0的外部输入
T1/P3.5	15	定时器1的外部输入
WR/P3.6	16	外部数据存储器写选通
RD/P3.7	17	外部数据存储器读选通
XTAL2	18	振荡器反相放大器的输入端
XTAL1	19	振荡器反相放大器和内部时钟发生电路的输入端
VSS	20	接地（GND）端
P2.0/A8 ~ P2.7/A15	21 ~ 28	带内部上拉电阻的8位双向I/O端口	可输入或输出数据
PSEN	29	外ROM读选通信号	在访问片外程序存储器时，此端输出负脉冲作为存储器读选通信号
ALE/PROG	30	地址锁存允许/片内EPROM编程脉冲	ALE：用来锁存P0口送出的低8位地址 PROG：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲
EA	31	访问外部程序存储器控制信号	为了执行内部程序指令，应该接电源正极
P0.0/AD0 ~ P0.7/AD7	32 ~ 39	漏极开路的8位双向I/O口	可输入或输出数据
VCC	40	电源正极输入	接电源正极

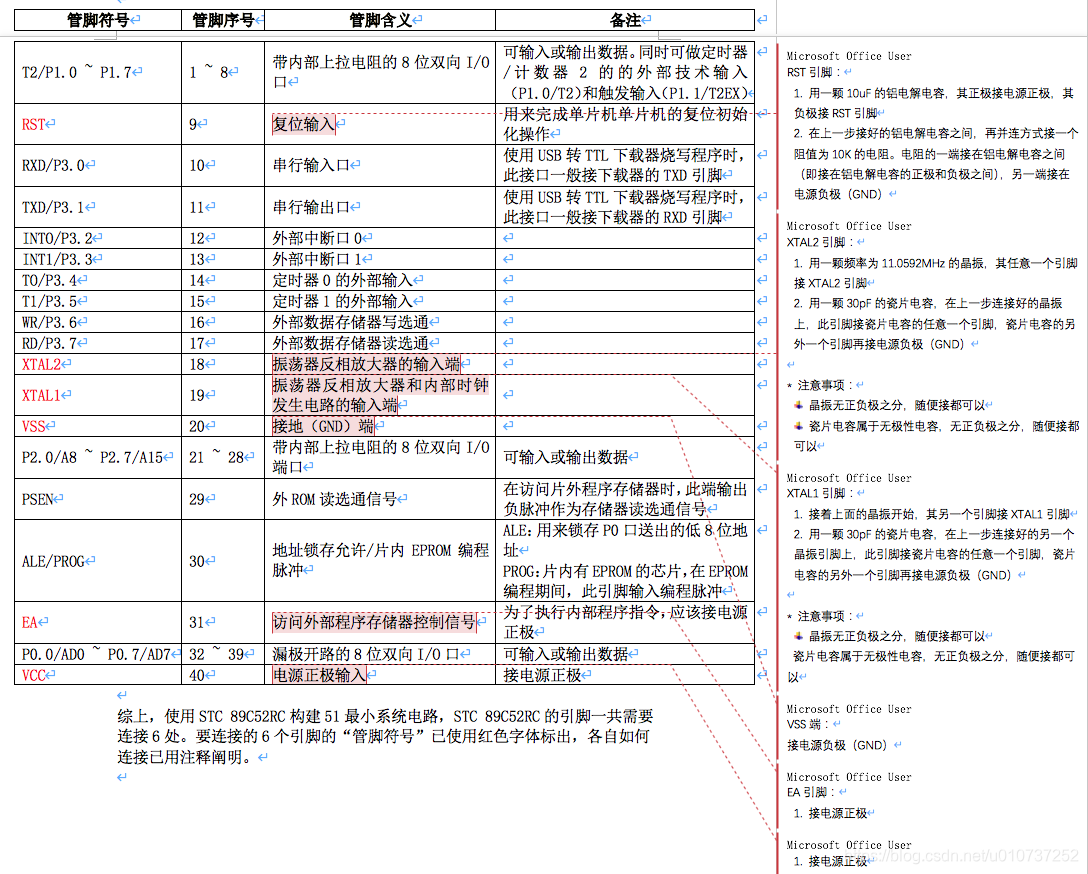

综上，使用STC 89C52RC构建51最小系统电路，STC
89C52RC的引脚一共需要连接6处。要连接的6个引脚的“管脚符号”已使用红色字体标出，各自如何连接已用注释阐明。

补充：表格注释：

电路图

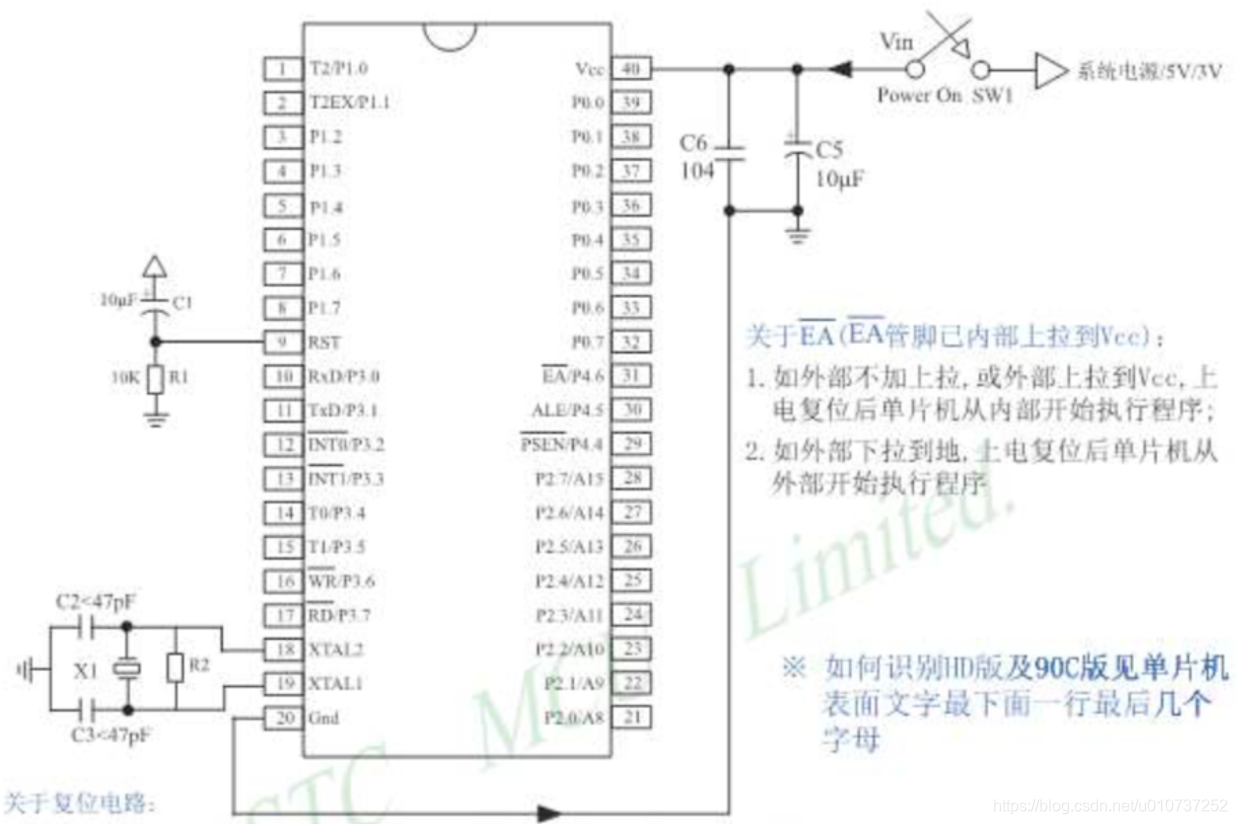

这是官方文档中描述的51最小系统电路图。

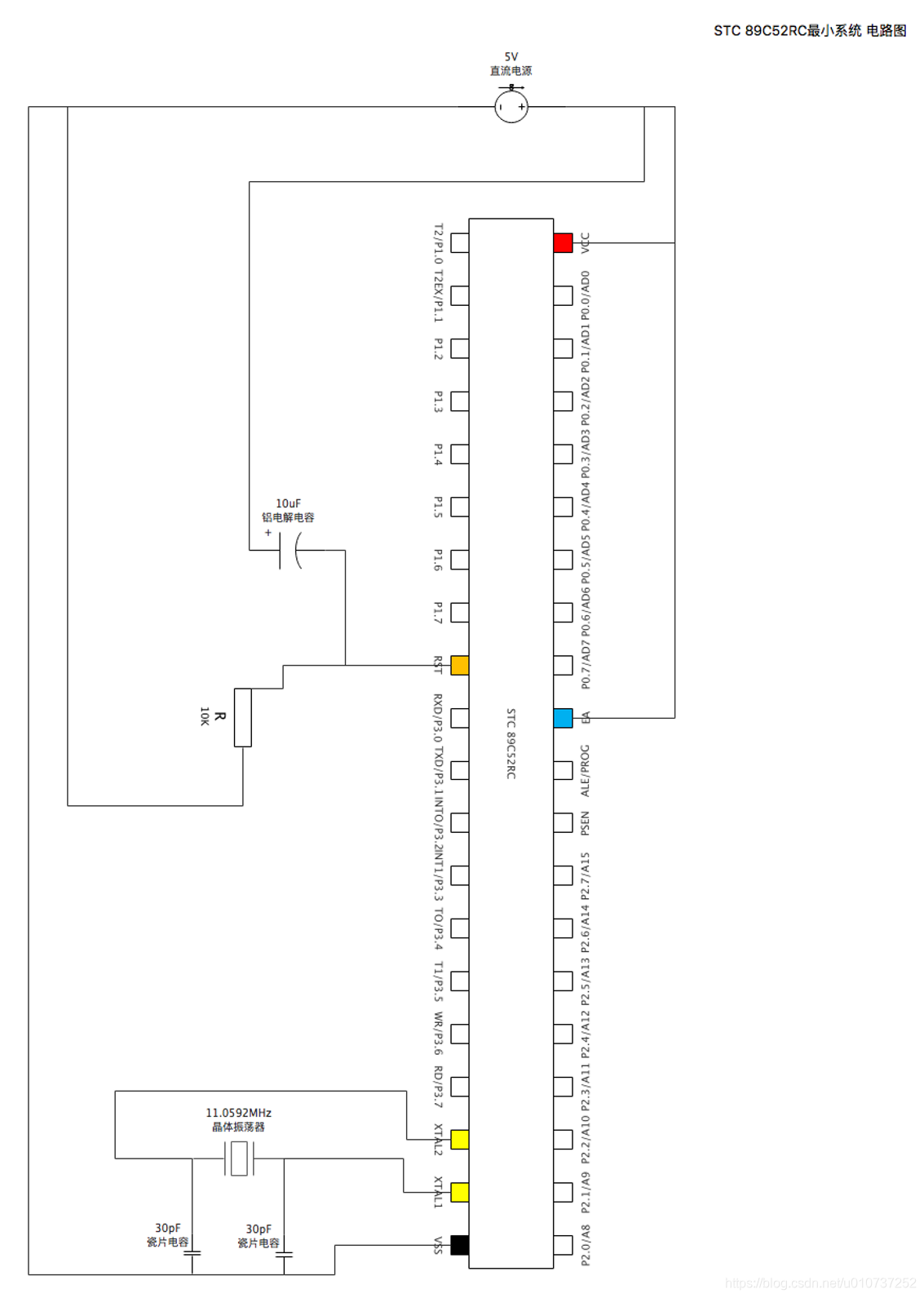

这是另外绘制的高清简洁版51最小系统电路图。

最小系统电路搭建

1. 按照上一个标题中另外绘制的“STC 89C52RC最小系统
   电路图”，在面包板上将原件都插装好。

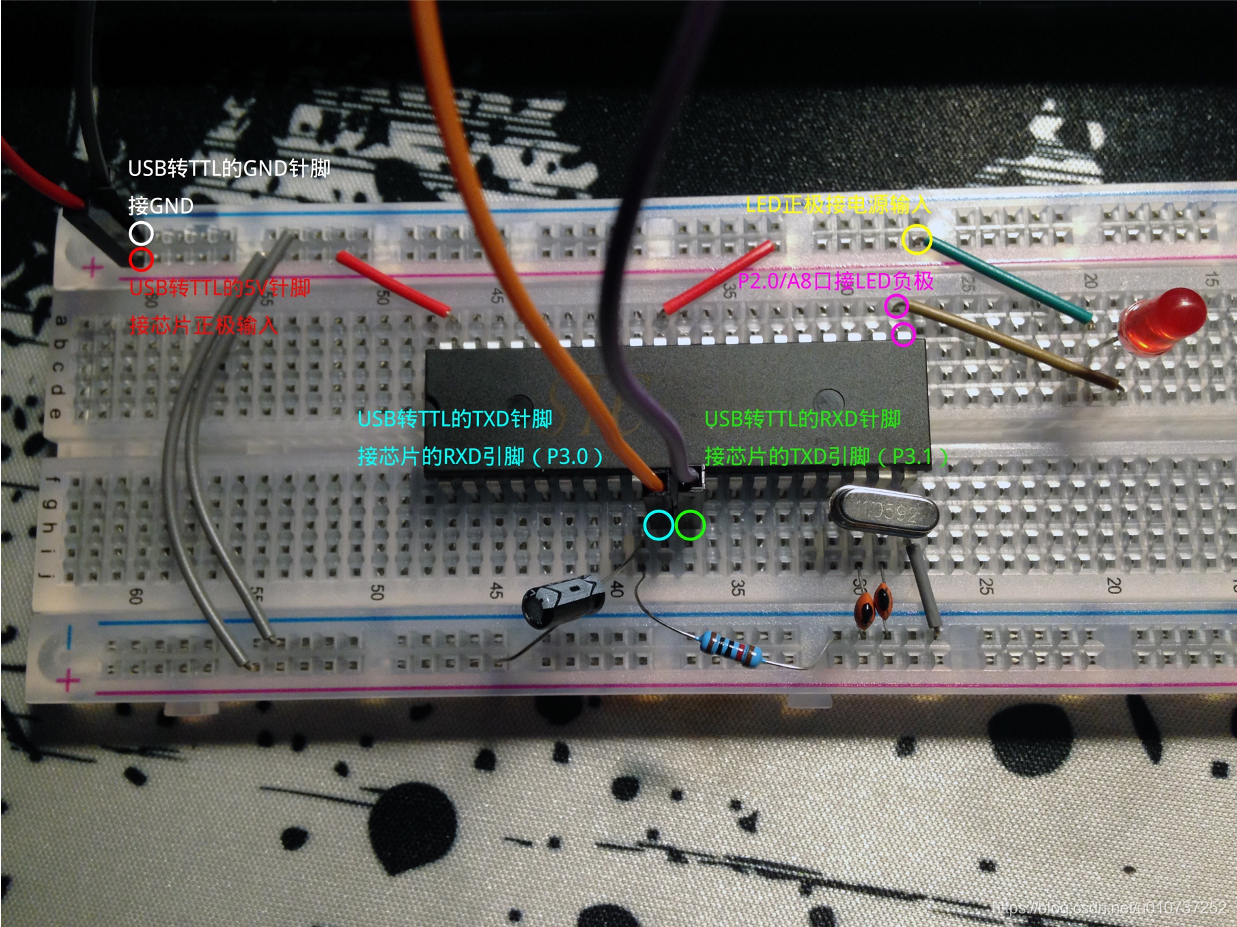

2. 插装好后如图所示：

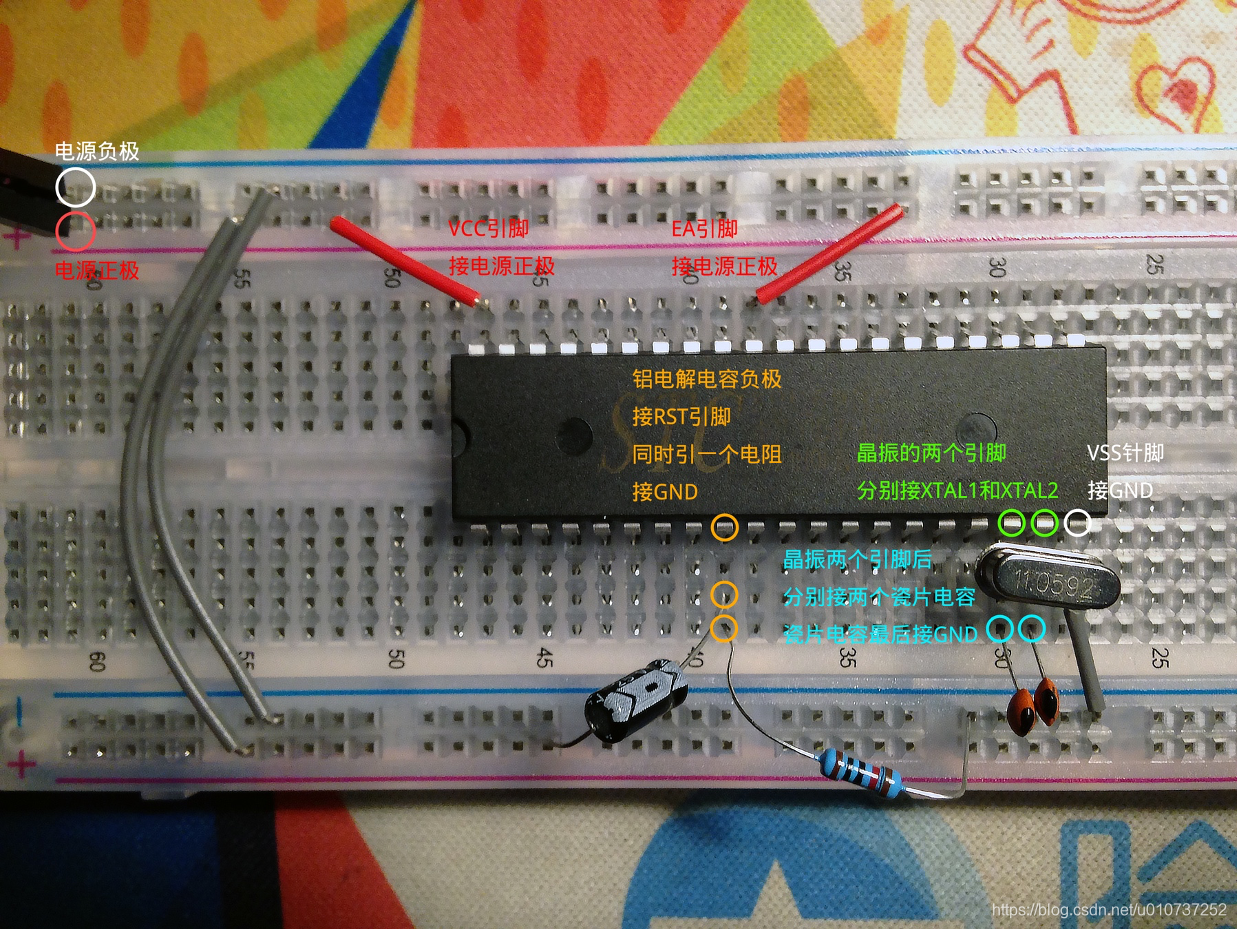

下图是后来改进的新搭建方式。比之前更清晰，该拐弯的地方拐弯腾出地方来，减少交叉，更便于观察和理解。

烧写程序

烧写程序，需要使用USB转TTL来实现。在最小系统电路上进行添加。

电路升级

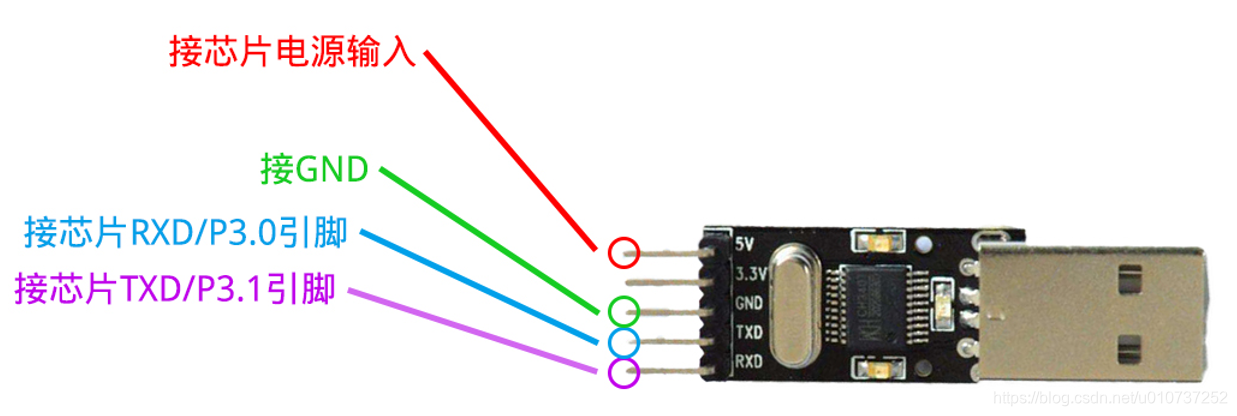

• 原电路需要和USB转TTL程序下载器相连来烧写程序。因为USB转TTL下载器有5V电源输出，所以不烧写程序一直连着也充当了电源的角色。

• USB转TTL程序下载器关键的地方在于：下载器的TXD、RXD针脚要和芯片的TXD、RXD引脚反着接。


• 在USB转TTL下载器上，只需要接4个针脚即可，3.3V的不用接。

软件环境安装及配置

开始之前

烧写51单片机程序所需的环境和软件如下：

1. USB转TTL下载器驱动程序（这里使用的是CH340芯片的USB转TTL下载器）

2. Keil for C51 IDE（Version 4）

3. STC-ISP（V6.85I）

注意：

• Win10下安装下载器驱动程序要以禁用签名驱动方式启动后再安装

• Keil IDE不要下载成ARM版本的，里面没有C51的相关CPU选项

安装USB转TTL驱动程序

百度搜索CH340驱动程序，下载安装即可

安装Keil IDE

百度搜索“keilc51”，下载安装即可。里面一般有破解教程，按步骤来即可。注意版本最好是Version
4。

安装STC-ISP

百度搜索“STC-ISP”，下载安装即可。此软件免安装，下载解压后双击即可运行。

注意：

• 此软件中也提供了诸如CH340的驱动，也要安装一下。

使用Keil编写点亮一个LED的程序

1. 点击“Project” – “New project”，选择项目文件的保存位置，然后保存。

2. 弹出“选择CPU设备类型”对话框，在左侧树中依次选择“Atmel” –
   “AT89C52”,点击“OK”即可。

3. 点击“File” – “New”创建一个空文件，直接点击保存，保存为后缀名为c的c语言文件。

4. 在左侧“Project”选项卡中，找到“Source Group 1”，右键点击“Add Files to
   Group‘Source Group
   1’”，选择刚才保存的后缀名为c的c语言文件，点击“Add”后关闭对话框。

5. 在c语言文件中写入以下代码：

#include <reg52.h>

sbit led = P2^0;
void main()
{
	led=0;
}

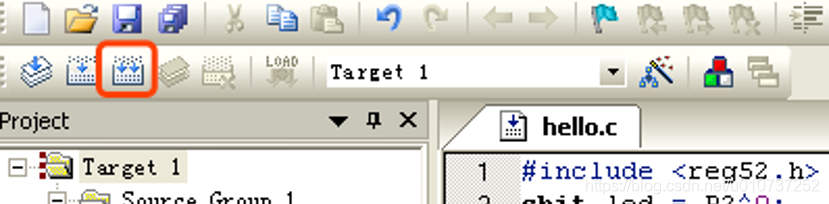

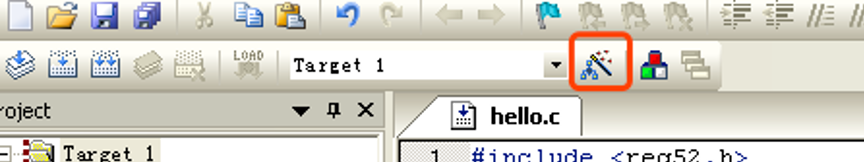

6. 保存后，点击以下图标设置输出hex文件：


7. 在弹出的对话框中，切换到“Output”选项卡，勾选“Create HEX
   File”，值保持默认，点击“OK”即可。

8. 保存后，点击以下图标开始编译：


9. 输出结果：

Build target 'Target 1'

assembling STARTUP.A51...

compiling hello-led.c...

linking...

Program Size: data=9.0 xdata=0 code=18

creating hex file from "hello-led"...

>   "hello-led" - 0 Error(s), 0 Warning(s).

以上表示编译成功。会在项目的同级目录下生成一个以hex为后缀名的文件。

使用STC-ISP软件烧录程序

1. 此时确保USB转TTL驱动程序都已安装好，USB转TTL下载器已插在电脑的USB口上。
   下载器插入以后，系统会自动检测USB设备，同时在“设备管理器”中的“端口”中也会有此设备对应的COM端口。

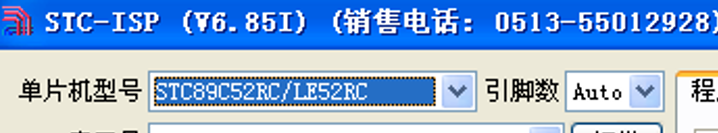

2. 打开STC-ISP软件，首先选择“单片机型号”。这里选择“STC89C52RC”。


3. 检查“串口号”是否检测出下载器的COM端口。

   以上就是成功检测到下载器。

4. 点击“打开程序文件”，选择刚才生成的hex文件。


5. 点击“下载/编程”：


6. 此时，先将USB转TTL下载器5V的电源线拔掉，然后再接上，以触发冷启动后监听重新握手来实现程序的刷入。

7. 软件日志输出框内输出结果：

正在重新握手 ... 成功 [0.594"]

当前的波特率: 115200

正在擦除目标区域 ... 完成 ! [0.312"]

正在下载用户代码 ... 完成 ! [0.109"]

正在设置硬件选项 ... 完成 ! [0.016"]

更新后的硬件选项为:

. 当前的时钟频率: 11.088MHz

. 系统频率为12T(单倍速)模式

. 振荡器的放大增益不降低

. 当看门狗启动后,任何复位都可停止看门狗

. MCU内部的扩展RAM可用

. ALE脚的功能选择仍然为ALE功能脚

. P1.0和P1.1与下次下载无关

. 下次下载用户程序时,不擦除用户EEPROM区

单片机型号: STC89C52RC/LE52RC

固件版本号: 6.6.4C

操作成功 !

以上即表示程序烧写成功，程序会立即执行。

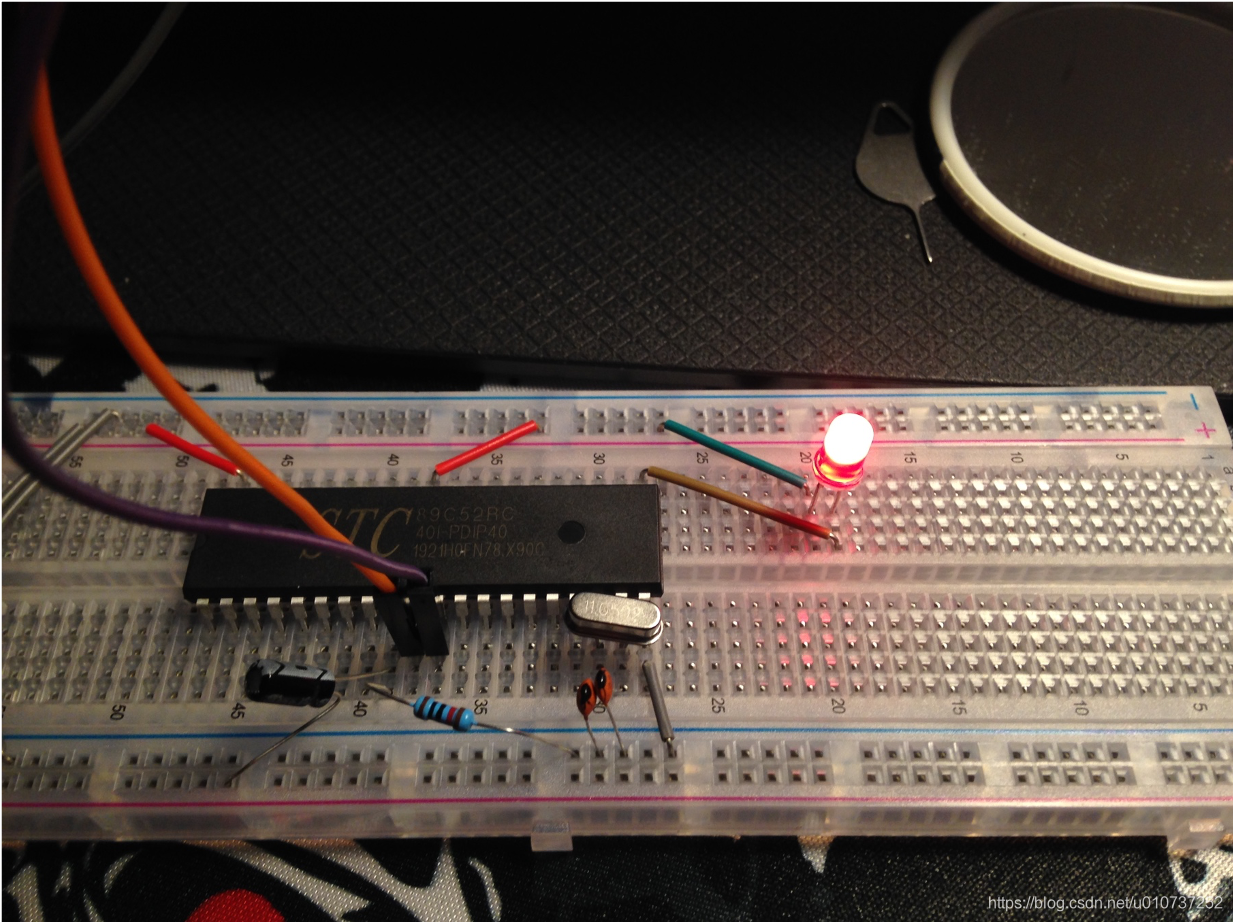

8. 看到LED成功被点亮。


扩展

1. 程序烧写好了，只要电源一直供电，程序就会永久执行下去。但是不想一直插着下载器，太累赘。后来使用手机数据线（必须是4芯的，刚开始不知道找了个什么设备上的USB线，居然是2芯的），剥开以后，将红色线接电源正极输入，黑色线接GND，USB线接任意的USB口上都可以，51单片机正常运行。

2. LED 间隔1秒亮灭切换代码：

#include <reg52.h>

sbit led = P2^0;

void delay(int n) {
	int i, j;
	for(i = n; i > 0; i--)
	for(j = 110; j > 0; j--);
}

void main()
{
	while(1) {

		led=~led;
		delay(1000);

	}
}
