边沿触发 与电平触发

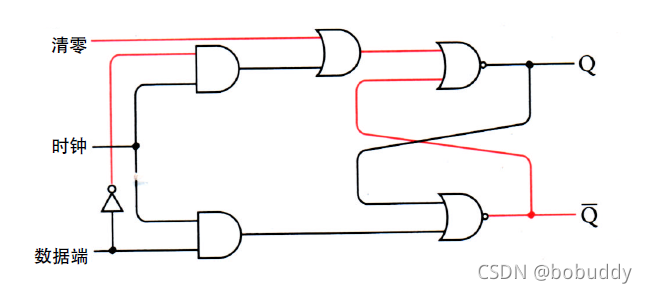

触发器是电平触发式的，意思是说只有在时钟端输入从0变到1后（即高电平时），数据端
输入的值才能保存在锁存器中。注意，在时钟端输入为1期间,数据端输入的任何改变都将反
应在Q或-Q端的输出值上。

边沿触发器而言，只有当时钟从0变到1的瞬间，输出才会改变。在电平触发器中，当时钟输入为0时，数据端输入的任何改变都不会影响输出；而在边沿触发器中，当时钟输入为1时，数据端输入的改变也不会影响输出。只有在时钟输入从0变到1的瞬间，数据端的输入才会影响边沿触发器的输出。
边沿触发的D型触发器是由两级R - S触发器按如下方式连接而成的：
