经典电源电路基础(变压-整流-滤波-稳压)

 1.电源电路的功能和组成

电子电路中的电源一般是低压直流电,先把220v交流电变换成低压直流电,再用整流电路变成脉动的直流电,最后用滤波电路滤除掉脉动直流中的交流成分后才能得到直流电。有的电子设备对电源的质量要求很高,所以有时还需要增加一个稳压电路。

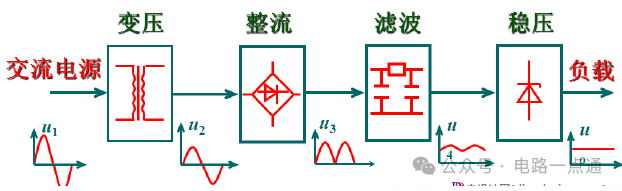

 因此,整流的组成一般有四大部分,見图①


图①,整流电路四大部分组成

見图①,首先需要一个变压器把高压电变成低电压电,需要介绍的是后面三种单元电路。

2.整流电路: 整流电路是利用二极管的单向导电性能,把交流电变成单向脉动直流电的电路。

 ①半波整流: 半波整流电路只需一个二极管,見图②

图②,半波整流电路

見图②,在交流电正半周时D导通,负半周时D截止,负载RL上得到的是脉动的直流电。

 ②全波整流: 全波整流电路,可以看作是由两个半波整流电路组会成的。变压器次级线圈中间需要引出一个抽头,把次级线圈分成两个对称的绕组,从而引出大小但极性相反的两个电压e2a、e2b,构成e2a、D1、Rfz与e26、D2、Rfz,两个通电回路。

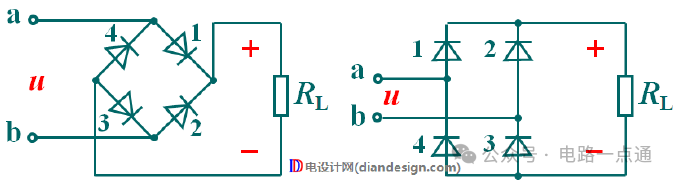

 ③全波桥式整流: 用4个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,見图③


图③,全波桥式整流电路

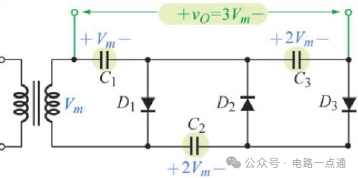

 ④倍压整流: 倍压电路主要功能是将整流后的电压峰值以数倍增加后输出。它常用在高电压,低电流的电源电路中(如灭蚊灯,捕鼠器等电子电路),見图④


图④,倍压整流电路

 3.滤波电路,整流后得到的是脉动直流电,如果加上滤波电路滤除脉动直流电中的交流部分,就得到平滑的直流电。

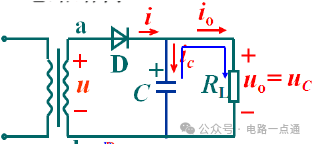

 ①电容滤波电路: 把电容器和负载并联,如图①


图①,电容滤波电路

見图①,正半周时电容被充电,负半周时电容放电。就可以使负载上得到平滑的直流电。

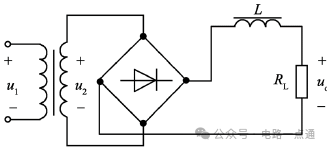

 ②电感滤波电路: 当通过电感线圈的电流增大时,电感线圈产生的自感电动势与电流方向相反阻止电流增加起保护作用,見图②


图②,电感滤波电路

③RC滤波电路: 用一个电感和一个电容组成的滤波电路,一般少用。

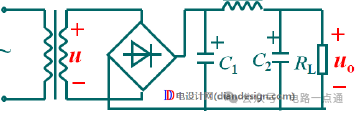

 ④丌型Rc滤波电路: 特点,R越大,C2愈大,滤波效果越好。見图③


图③丌型Rc滤波电路

 4.稳压电路: 要求较高的没备必须使用稳压电源。

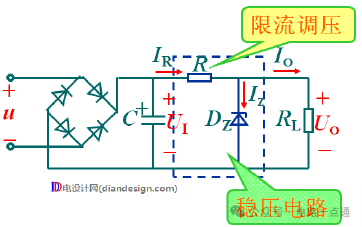

 ①稳压管并联稳压电路: 用一个稳压管和负载并联的电路是最简单的稳压电路,见图①


 图①,稳压管并联稳压电路。R是限流电阻。

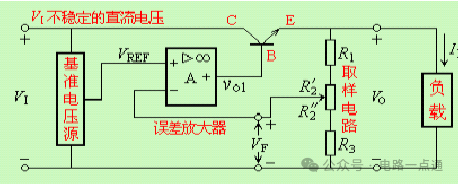

 ②串联型稳压电路: 需要一个调整管T与负载相串联构成,且T工作在线性状态,故称为线性串联式稳压电路,见图②


③集成化稳压电路: 最简单的集成稳压电源只有输入、输出和公共引出端,故称为三集集成稳压器,见图③


图③,集成化集成电路

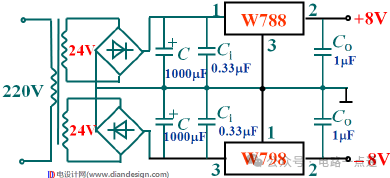

 图③,输出固定电压可调电压原理图,其中W788是输出正电压可调输出,W798输出是负电压可调输出。

<think>好的,我需要帮助用户了解单相整流滤波的设计原理、工作过程以及相关原理图。根据用户提供的引用资料,我需要整合这些信息,并按照系统级指令的要求来组织回答。 首先,用户的问题包括工作原理和设计方法,所以我需要分点说明。根据引用[1],单相全波整流利用二极管的单向导电性,由两个半波电在不同半周期工作。引用[3]提到全波整流能利用负半周的电压,将其翻转为正,这可能涉及桥式或中心抽头结构。接下来,滤波部分,引用[2]列出了多种滤波,如电容、电感和复式滤波器,并提到不同整流对应的滤波类型。引用[5]指出电容滤波的缺点,如纹波受负载电流影响,而引用[4]提到电感滤波适用于大电流、高频场合,但体积大。 我需要先解释整流部分,包括半波、全波和桥式整流的区别,然后讨论滤波的选择和设计要点。工作过程需要分步骤说明每个阶段的作用,例如整流将交流变脉动直流,滤波平滑波形。原理图部分可能需要描述典型桥式整流电容滤波的组成,但根据用户要求,不需要实际画图,而是用文字描述结构。同时,要引用对应的文献来源,例如引用[1]、[3]说明整流部分,引用[2]、[4]、[5]说明滤波部分。 在注意事项部分,需要提到负载电流对滤波效果的影响(引用[5])、体积与性能的权衡(引用[4]),以及纹波控制方法。此外,用户要求生成相关问题,我需要根据内容提出三个相关问题,比如电类型比较、滤波电容计算、电感滤波的适用场景等。最后确保所有数学公式用$...$或$$...$$格式,并检查LaTeX语法正确。例如,纹波电压公式可能需要用行内公式,如$V_r = \frac{I_{load}}{2fC}$。还要确保回答结构清晰,分步骤解释,引用标识自然添加在句末。</think>### 单相整流滤波设计原理及工作过程 #### 一、整流工作原理 1. **整流目的** 将交流电转换为脉动直流电,利用二极管的**单向导电性**实现[^1]。 2. **常见整流类型** - **半波整流**:仅利用交流电的半个周期,效率低,输出电压平均值为$V_{avg} = \frac{V_{peak}}{\pi}$[^3]。 - **全波整流**:通过中心抽头变压器或桥式结构,将负半周电压翻转,效率加倍,输出电压$V_{avg} = \frac{2V_{peak}}{\pi}$[^3]。 - **桥式整流**(常用):4个二极管组成桥式结构,无需中心抽头,输出波形与全波整流相同,但变压器利用率更高[^5]。 #### 二、滤波设计方法 1. **滤波目标** 平滑脉动直流,降低纹波电压,常用滤波方式: - **电容滤波**:并联电容吸收脉动能量,纹波电压公式为$V_r = \frac{I_{load}}{2fC}$($f$为交流频率,$C$为电容值)[^5]。 - **电感滤波**:串联电感抑制电流突变,适用于大电流场景,滤波效果随频率升高而增强[^4]。 - **LC复式滤波**:结合电容和电感,进一步降低纹波,常见LC-Ⅰ型(先电感后电容)、LC-Ⅱ型(先电容后电感)[^2]。 2. **典型电示例** **桥式整流+电容滤波**(原理图描述): - 输入:交流电源 → 桥式整流模块(4个二极管) → 滤波电容(并联负载) → 输出直流。 - 工作过程: 1. 交流正半周:电流径为$D1 \to 负载 \to D3$。 2. 交流负半周:电流径为$D2 \to 负载 \to D4$。 3. 电容在电压峰值时充电,负载电流较小时维持输出电压平[^5]。 #### 三、设计注意事项 1. **电容选择** - 容量需满足$C \geq \frac{I_{load}}{2fV_r}$,否则纹波过大[^5]。 - 耐压值需高于输入峰值电压的1.5倍。 2. **电感适用场景** - 高频、大电流场合(如开关电源),但体积较大且可能引入电磁干扰[^4]。 3. **纹波控制** - 负载电流越大,纹波电压越高,需综合选择滤波方式[^5]。 --- ### 原理图说明 典型单相桥式整流电容滤波结构: ``` 交流输入 → 桥式二极管组(D1-D4) → 滤波电容C → 负载RL ``` - **关键参数**: - 输入电压:$V_{AC}$(有效值) - 输出电压:$V_{DC} \approx 1.2V_{AC}$(空载时接近$V_{peak}$) - 纹波系数:$\gamma = \frac{V_r}{V_{DC}} \propto \frac{1}{C}$ ---
