本文介绍如何使用Cooledit录制440Hz单频声音，通过特定接口连接耳机及控制音量，验证Codec芯片通道数据准确性及噪声情况。探讨不同接口状态下的数据表现，如接地、空置或接3.3V电压。

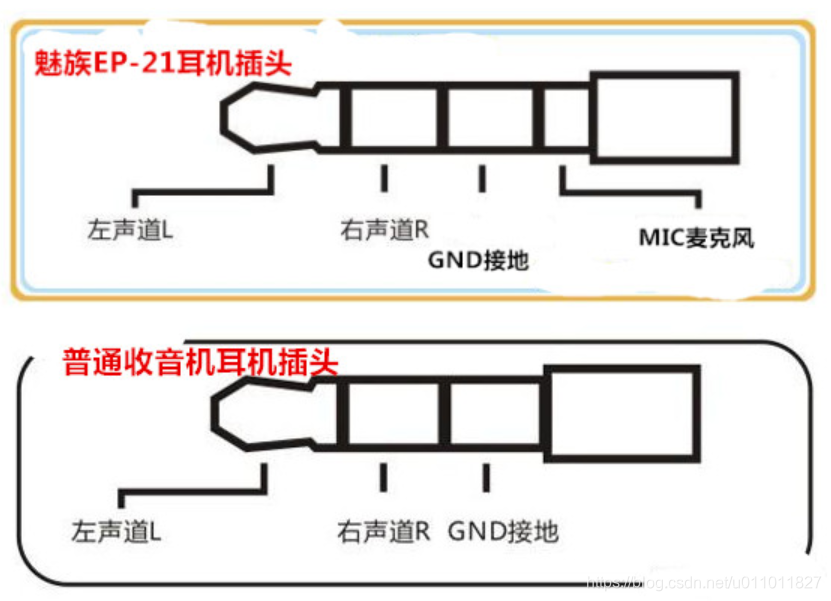

- 耳机插头接口种类

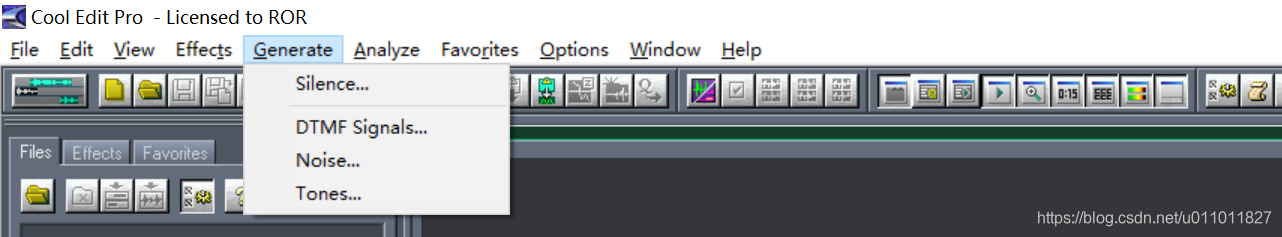

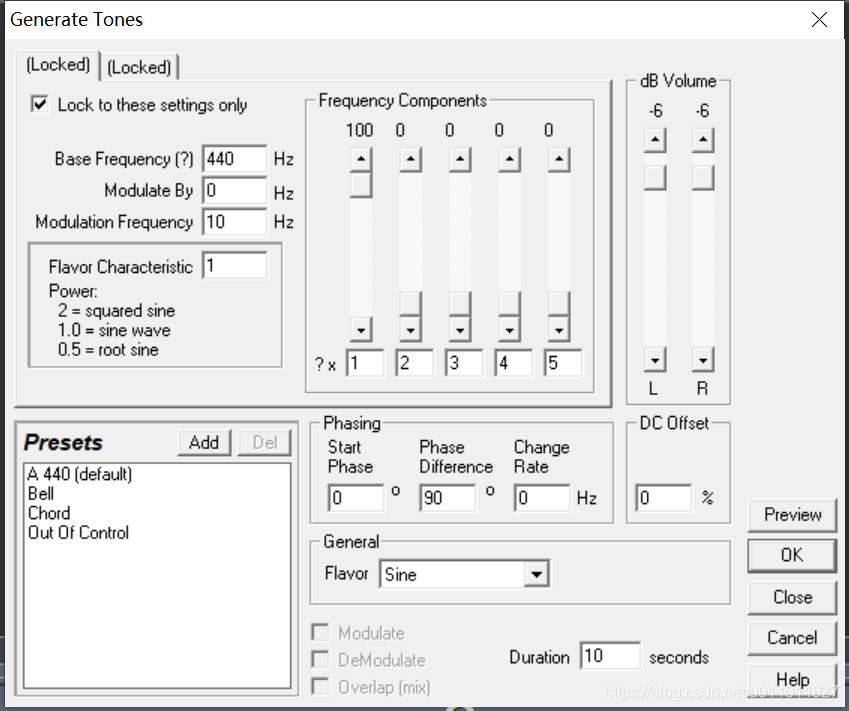

可以用 cool edit 录制 单(频率)(440hz)音 ，插入耳机,连接 GND-N 左(右)声道-P，并控制音量大小(控制正弦波的幅值)
此举可以将模拟信号供给 codec 芯片的 一个通道的输入。可以用来验证是否能够抓到准确的数据，是否有噪声。

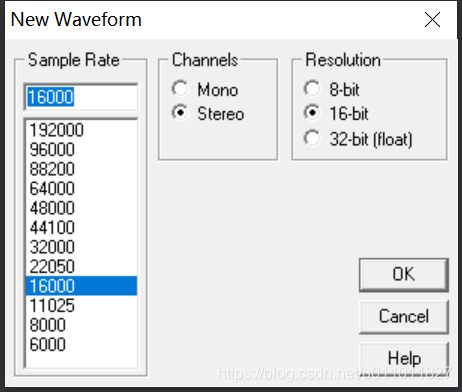

播放时的HZ 可填1K,如果采样时的采样率为16K,则一个正弦波采样16个sample.

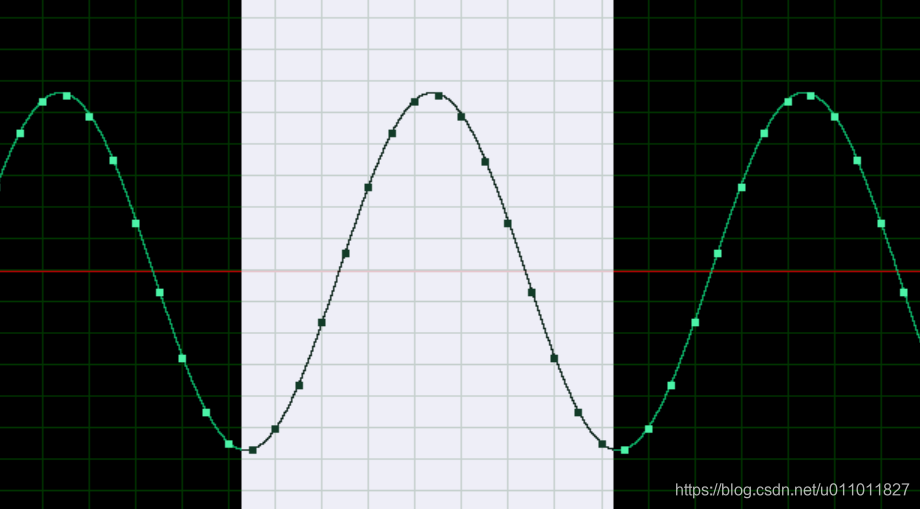

- 1KHZ播放,16KHZ采样

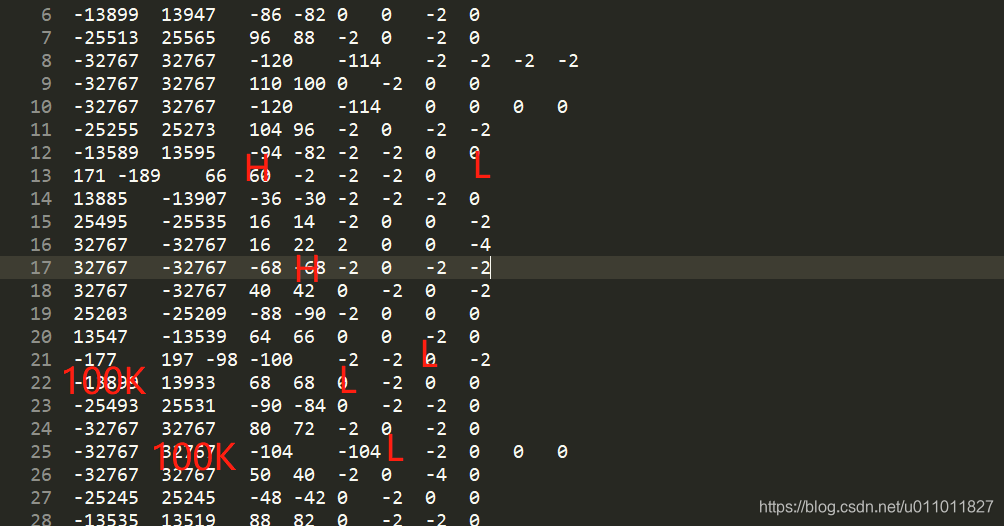

- 采到的数据
MICP MICN 接地和空置 是一样的数据.
P接地h降低,N接地会更接近于0.
接3.3V的高并不会出现问题.
