zabbix SNMP traps 监控案例

目标

根据H3C网络设备 发送 SNMP trap 信息进行网络端口的告警。

具体过程

继上次配置的trap 方式进行监控一个案例。 其中log数据中的内容是：

20230330.163810 ZBXTRAP 192.168.21.148
UDP: [192.168.21.148]:52289->[172.18.18.2]:1162
DISMAN-EVENT-MIB::sysUpTimeInstance = 8909811
SNMPv2-MIB::snmpTrapOID.0 = SNMPv2-SMI::mib-2.192.0.1
SNMPv2-SMI::mib-2.192.1.2.1.2.4.164 = 23
SNMPv2-SMI::mib-2.192.1.2.1.3.4.164 = 6
SNMPv2-SMI::mib-2.192.1.2.1.4.4.164 = 1
SNMPv2-SMI::mib-2.192.1.2.1.5.4.164 = "07 E7 03 1E 10 19 0A 00 00 00 2D 00 00   [......
...-..]" =
SNMPv2-SMI::mib-2.192.1.2.1.6.4.164 = "H3C"
SNMPv2-SMI::mib-2.192.1.2.1.7.4.164 = "NQA"
SNMPv2-SMI::mib-2.192.1.2.1.8.4.164 = "-"
SNMPv2-SMI::mib-2.192.1.2.1.9.4.164 = "NQA_ENTRY_PROBE_RESULT"
SNMPv2-SMI::mib-2.192.1.2.1.10.4.164 = 1
SNMPv2-SMI::mib-2.192.1.2.1.11.4.164 = "Reaction entry 1 of NQA entry admin-name h3c operation-tag dianxin: probe-fail. "
SNMPv2-SMI::mib-2.192.1.3.1.4.4.164.4.1.12.83.121.115.76.111.99.64.50.53.53.48.54.4.83.108.111.116 = "0"
20230330.163827 ZBXTRAP 192.168.21.148
UDP: [192.168.21.148]:52289->[172.18.18.2]:1162
DISMAN-EVENT-MIB::sysUpTimeInstance = 8911513
SNMPv2-MIB::snmpTrapOID.0 = SNMPv2-SMI::mib-2.192.0.1
SNMPv2-SMI::mib-2.192.1.2.1.2.4.165 = 23
SNMPv2-SMI::mib-2.192.1.2.1.3.4.165 = 6
SNMPv2-SMI::mib-2.192.1.2.1.4.4.165 = 1
SNMPv2-SMI::mib-2.192.1.2.1.5.4.165 = "07 E7 03 1E 10 19 1B 00 00 00 2D 00 00   [..........-..]"
SNMPv2-SMI::mib-2.192.1.2.1.6.4.165 = "H3C"
SNMPv2-SMI::mib-2.192.1.2.1.7.4.165 = "NQA"
SNMPv2-SMI::mib-2.192.1.2.1.8.4.165 = "-"
SNMPv2-SMI::mib-2.192.1.2.1.9.4.165 = "NQA_ENTRY_PROBE_RESULT"
SNMPv2-SMI::mib-2.192.1.2.1.10.4.165 = 1
SNMPv2-SMI::mib-2.192.1.2.1.11.4.165 = "Reaction entry 1 of NQA entry admin-name h3c operation-tag dianxin: probe-pass. "
SNMPv2-SMI::mib-2.192.1.3.1.4.4.165.4.1.12.83.121.115.76.111.99.64.50.53.53.48.54.4.83.108.111.116 = "0"

从图中可以看到具体trap过来的log，我从中截取两端是本次监控内容的片段。其中第一次 20230330.163810 operation-tag dianxin: probe-fail. ,
第二次 20230330.163827 operation-tag dianxin: probe-pass.
operation-tag 需要在交换机对设备某一接口进行配置，唯一值表示设备的具体线路信息。 当设备出现 probe-fail 我们进行告警，出现probe-pass告警恢复。

逻辑有了，下面进行模版的配置。

模版配置

创建了两个内容：

• 监控接口线路状态
• 监控operation-tag 名称

监控项

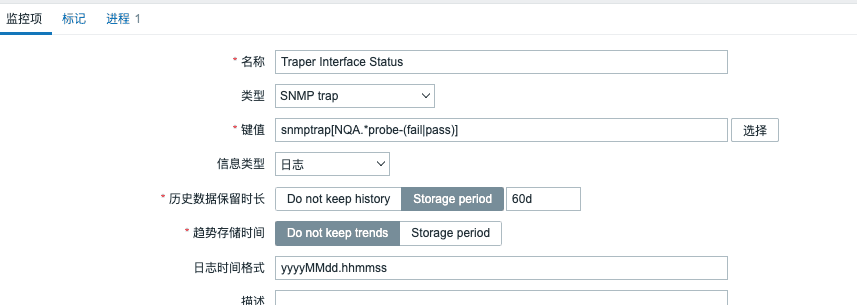

1. 接口线路状态

   类型选择 SNMP trap， 我这里的时间格式和我之前配置的bash 文件是匹配的。
   通过正则获取关键词。

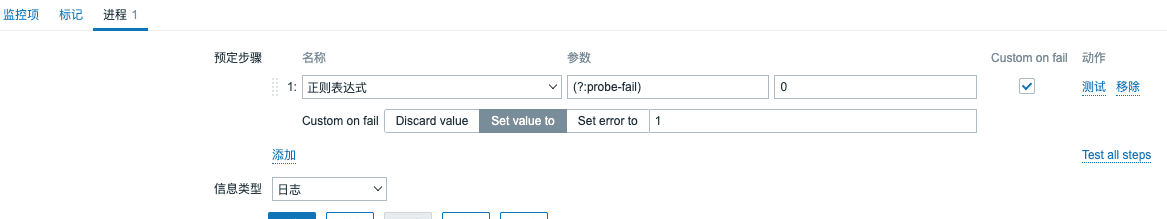

获取到关键词后，对数据进行处理：

正则判断是否是fail 如果fail 值输出0，否则1。

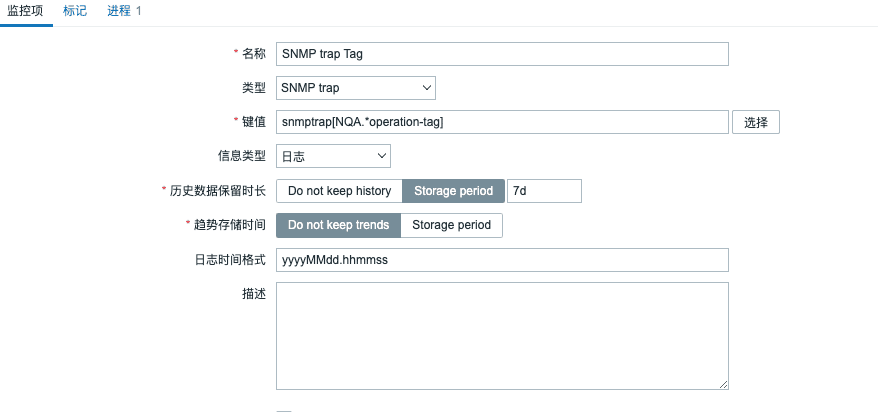

2. tag名称
   获取tag目的主要是进行告警时候能分辨是谁，所以在这里进行获取。

   正则获取operation-tag内容

获取后进行内容处理：

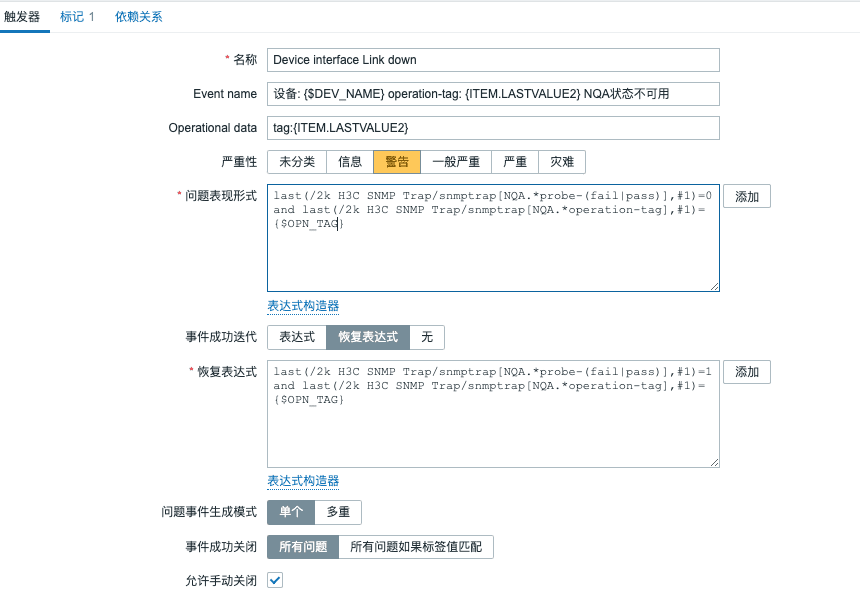

配置触发器

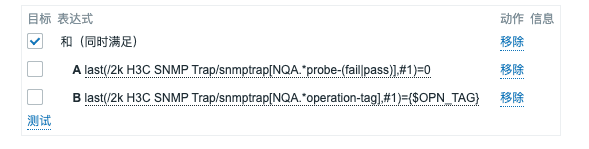

判断两个规则：

A 判断是fail 还是pass， =0 fail 触发 （=1 pass 是恢复表达式）。
B 判断tag 内容是否是宏配置中的变量（如果多个可创建多个触发器进行配置）。

由于现在需求不存在自动关闭，所以没有其他规则来恢复这个告警。
如果需要自动关闭可配置一个nodata的条件在恢复表达式中。

模版宏

我们在触发器中使用了一个宏，在模版中也配置一下吧{$OPN_TAG}。值默认空就好了。

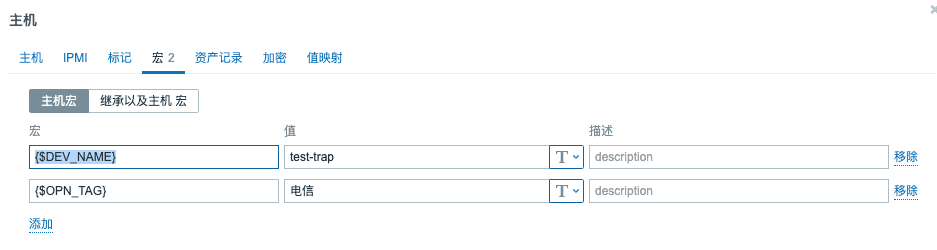

配置宏

由于我们需要在设备层面配置{$DEV_NAME}，{$OPN_TAG}的内容，所以在创建一台HOST后，在HOST设备上进行配置。
比如我们上面那个设备中的{$OPN_TAG} 是 dianxin。{$DEV_NAME} test-trap。

完结
祝好～
