reference model继承于uvm_component，作用是用于验证设计的正确性，通过模拟设计的行为并与设计进行比较，以确保符合设计的规范。通过reference model，可以提高验证的覆盖率和效率，减少人工干预。

reference model根据imonitor采样的输入接口的数据包计算出符合设计文档的输出接口的数据包，然后把数据包送到scoreboard去做数据的比较。

imonitor与reference model用了TLM FIFO的通信方式，在imonitor声明了端口uvm_analysis_port，在采样数据之后通过write发送出去。

part1/reference是UVM reference的实验，代码2.16是dadd_imonotor通过TLM把数据发送给reference model。

File:dadd_imonitor.sv
Class:dadd_imonitor
task dadd_imonitor :: main_phase(uvm_phase phase);
    dadd_item item;

    wait(tb_dadd.dadd_if.reset_n);
    forever
    begin
        @(posedge tb_dadd.dadd_if.clk);
        if(tb_dadd.dadd_if.pcb.dadd_in_en)
        begin
            item = new();
            item.data_en = tb_dadd.dadd_if.pcb.dadd_in_en;
            item.data    = tb_dadd.dadd_if.pcb.dadd_in;
            item.addr    = tb_dadd.dadd_if.pcb.dadd_in_addr;
            $display("dadd_imonitor,item.addr = %h, item.data = %h",item.addr,item.data);
            ap.write(item);
        end
    end
endtask: main_phase

代码2.16 reference model加入后dadd_imonitor中采样的数据通过tlm port发送给refrence model的代码

由于agent对monitor进行了封装，agent是作为一个整体对外界交互的组件，因此把imonitor的uvm_analysis_port接入到iagent，通过iagent连接reference model。

File:dadd_iagent.sv
Class:dadd_iagent
function dadd_iagent :: new(string name ="dadd_iagent", uvm_component parent);
    super.new(name, parent);
    drv = new("drv",this);
    sqr = new("sqr",this);
    imon = new("imon",this);
    drv.seq_item_port.connect(sqr.seq_item_export);
    ap = imon.ap;
endfunction: new

代码2.17 reference model加入后在iagent中的port的连接的代码

在reference model声明了端口uvm_blocking_get_port，在get_dadd_pkt获取iagent送入的数据包，在main_phase中完成加1的操作。

File:dadd_refmodel.sv
Class:dadd_refmodel
task dadd_refmodel :: main_phase(uvm_phase phase);
    dadd_item item;
    while(1)
    begin
        get_dadd_pkt(item);
        item.data =item.data+ 1;
        $display("dadd_refmodel item.addr = %h, item.data = %h",item.addr,item.data);
    end
endtask: main_phase

task dadd_refmodel :: get_dadd_pkt(output dadd_item item);
    dadd_item item_tmp;
    port.get(item_tmp);
    item = new item_tmp;
endtask : get_dadd_pkt

代码2.18 reference model加入后dadd_reference的代码

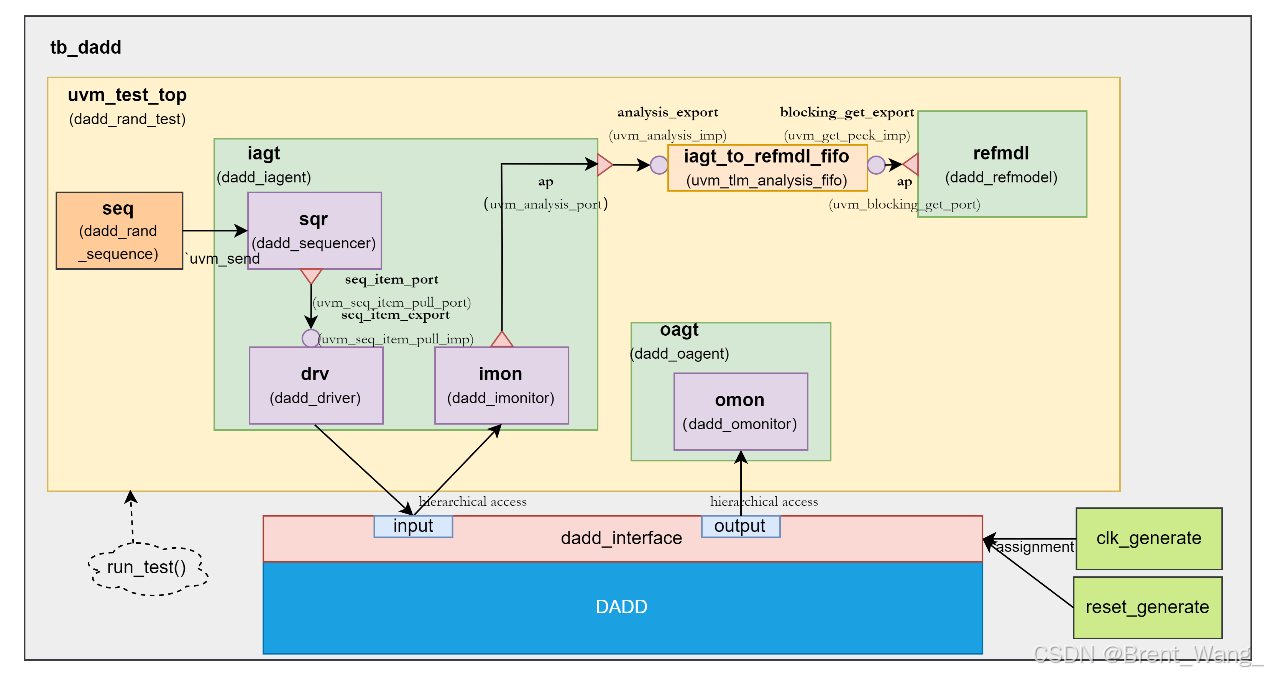

在dadd_rand_test中对reference model进行实例化，声明了TLM FIFO与iagent和reference model相连。

File:dadd_test.sv
Class:dadd_rand_test
function dadd_rand_test :: new(string name ="dadd_rand_test",uvm_component parent = null);
    super.new(name,parent);
    iagt = new("iagt",this);
    oagt = new("oagt",this);
    refmdl = new("refmdl",this);
    seq = new("seq");
    dadd_iagt_to_refmdl_fifo = new("dadd_iagt_to_refmdl_fifo",this);
    iagt.ap.connect(dadd_iagt_to_refmdl_fifo.analysis_export);
    refmdl.port.connect(dadd_iagt_to_refmdl_fifo.blocking_get_export);
endfunction : new

代码2.19 reference model加入后在dadd_rand_test的代码

执行Makefile 脚本：

make all

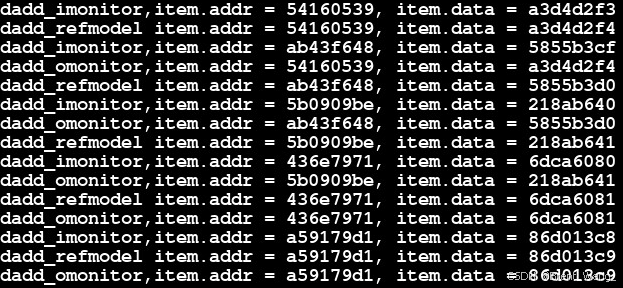

编译仿真后查看sim.log的结果，reference model打印的信息与波形的输出信号是一致的。
