简述

在计算机视觉领域，图像分类是一个基础且重要的任务。OpenCV 提供了 dnn 模块，可以方便地加载深度学习模型并实现图像分类。本文将详细介绍如何使用 OpenCV 的 dnn 模块实现图像分类，包括模型导入、使用步骤、支持的模型类型以及完整的代码示例。

1. OpenCV dnn 模块简介

OpenCV 的 dnn 模块是一个深度学习推理模块，支持从多种深度学习框架（如 TensorFlow、Caffe、ONNX 等）导入模型，并实现高效的推理。它不涉及模型训练，主要用于模型的加载和推理。

2. 使用步骤

使用 OpenCV 的 dnn 模块实现图像分类的步骤如下：

加载模型：导入预训练的深度学习模型及其配置文件。
预处理输入图像：将输入图像转换为模型所需的格式（如调整大小、归一化等）。
推理：将预处理后的图像输入模型，获取输出结果。
后处理：解析模型的输出，得到最终的分类结果。

3. 如何导入模型

OpenCV 支持从以下框架导入模型：

Caffe：需要 .prototxt（模型配置文件）和 .caffemodel（模型权重文件）。
TensorFlow：需要 .pb（模型文件）和 .pbtxt（配置文件，可选）。
ONNX：直接加载 .onnx 文件。
Darknet：用于 YOLO 模型，需要 .cfg 和 .weights 文件。

导入模型的通用方法：

import cv2

# 以 Caffe 模型为例
model_weights = "model.caffemodel"
model_config = "model.prototxt"
net = cv2.dnn.readNet(model_weights, model_config)

4. 支持的模型类型

OpenCV 的 dnn 模块支持多种预训练模型，常用的图像分类模型包括：

AlexNet
GoogleNet (Inception)
ResNet
MobileNet
SqueezeNet
VGG

这些模型可以从 OpenCV 的官方 GitHub 仓库或 TensorFlow Model Zoo 等资源中获取。

5. 完整代码示例

以下是一个使用 OpenCV 的 dnn 模块实现图像分类的完整代码示例。

5.1 代码示例

import cv2
from cv2 import dnn
import numpy as np

# 1. 导入模型
# 2. 读取图片、转成张量
# 3. 将张量输入到神经网络中，并进行预测
# 4. 显示结果
config = "D:\\resource\\opencv\\model\\bvlc_googlenet.prototxt"
model = "D:\\resource\\opencv\\model\\bvlc_googlenet.caffemodel"
net = dnn.readNetFromCaffe(config, model)

img = cv2.imread('D:\\resource\\opencv\\smallcat.jpeg')
blob = dnn.blobFromImage(img, 1.0, (224,224), (104,117,123))

net.setInput(blob)
r = net.forward()

classes = []
path = 'D:\\resource\\opencv\\model\\synset_words.txt'
with open(path, 'rt') as f:
    classes = [x [x.find(" ") + 1:] for x in f]

order = sorted(r[0], reverse=True)

# 提取匹配结果
z = list(range(3))
img_x = 20
img_y = 70
for i in range(0,3):
    z[i] = np.where(r[0]==order[i])[0][0]
    text= str(i+1) + ': ' + classes[z[i]].strip() + ', probability: ' +  f"{order[i] * 100:.2f}%"
    cv2.putText(img, text, (img_x, img_y), cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)
    img_y += 30

# 显示结果
cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

这段代码的主要功能是使用预训练的 GoogLeNet 模型对输入的图像进行分类，并在图像上显示概率最大的前 3 个类别及其概率。

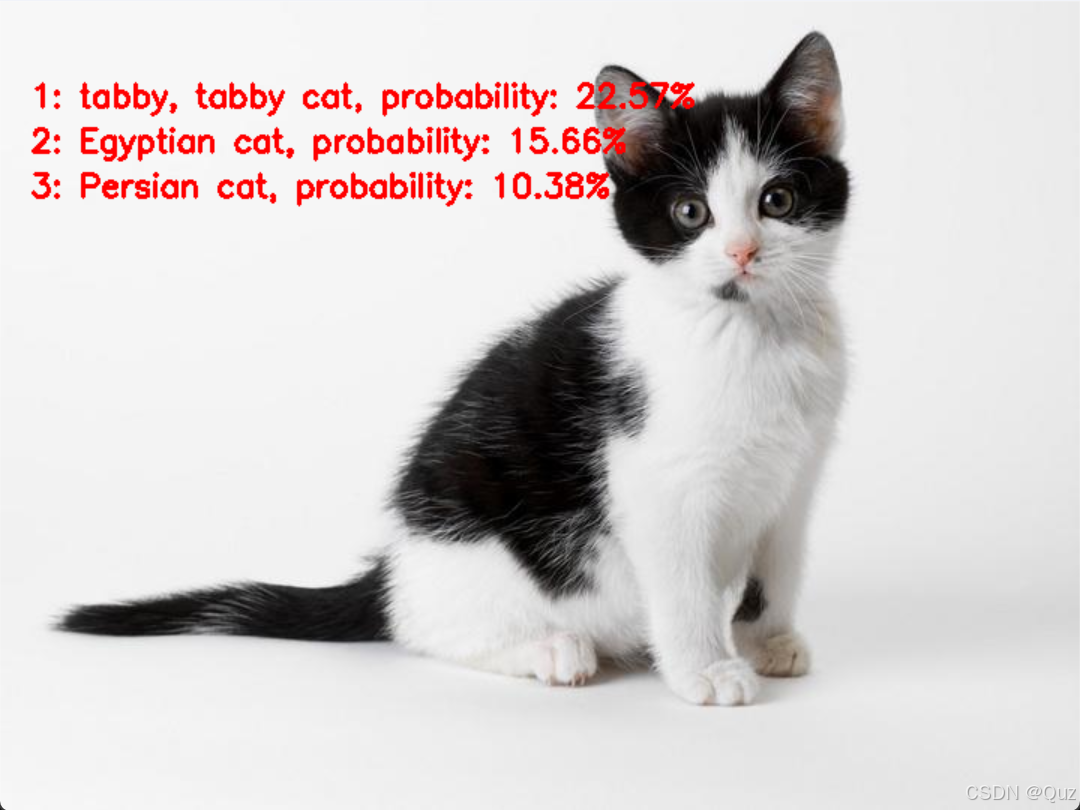

5.2 运行结果

5.3 代码解析

导入模型

config = "D:\\resource\\opencv\\model\\bvlc_googlenet.prototxt"
model = "D:\\resource\\opencv\\model\\bvlc_googlenet.caffemodel"
net = dnn.readNetFromCaffe(config, model)

config：存储了 GoogLeNet 模型的配置文件路径，.prototxt文件定义了模型的网络结构。
model：存储了 GoogLeNet 模型的预训练权重文件路径，.caffemodel文件包含了训练好的模型参数。
dnn.readNetFromCaffe：从 Caffe 框架的配置文件和权重文件中加载深度学习模型。

读取图片并转成张量

img = cv2.imread('D:\\resource\\opencv\\smallcat.jpeg')
blob = dnn.blobFromImage(img, 1.0, (224,224), (104,117,123))

cv2.imread：读取本地图像。
dnn.blobFromImage：将图像转换为适合输入到神经网络的格式（即张量）。

blobFromImage 接口参数说明如下：

img：输入的图像。
1.0：缩放因子，这里不进行缩放。
(224, 224)：输出图像的尺寸，GoogLeNet 模型要求输入图像的尺寸为 224x224。
(104, 117, 123)：均值减法，用于归一化图像数据。

将张量输入到神经网络中并进行预测

net.setInput(blob)
r = net.forward()

net.setInput：将转换后的张量设置为神经网络的输入。
net.forward：执行前向传播，得到模型的预测结果。r是一个 NumPy 数组，包含了模型对输入图像的分类概率。

读取类别标签

classes = []
path = 'D:\\resource\\opencv\\model\\synset_words.txt'
with open(path, 'rt') as f:
    classes = [x [x.find(" ") + 1:] for x in f]

打开synset_words.txt文件，该文件包含了模型可以识别的所有类别的标签。
使用列表推导式提取每行中第一个空格之后的部分，作为类别标签，并存储在classes列表中。

对预测结果进行排序

order = sorted(r[0], reverse=True)

r[0]：取出预测结果的第一个维度，即每个类别的概率。
sorted：对概率进行降序排序，得到概率最大的类别排在前面。

提取匹配结果并在图像上显示

z = list(range(3))
img_x = 20
img_y = 70
for i in range(0,3):
    z[i] = np.where(r[0]==order[i])[0][0]
    text= str(i+1) + ': ' + classes[z[i]].strip() + ', probability: ' +  f"{order[i] * 100:.2f}%"
    cv2.putText(img, text, (img_x, img_y), cv2.FONT_HERSHEY_SIMPLEX, 0.7, (0, 0, 255), 2)
    img_y += 30

z：用于存储概率最大的前 3 个类别的索引。
np.where：找到概率值等于order[i]的索引。
text：生成显示在图像上的文本，包括排名、类别标签和概率。
cv2.putText：在图像上绘制文本。

显示结果

cv2.imshow('img', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

cv2.imshow：显示包含预测结果的图像。
cv2.waitKey(0)：等待用户按下任意键。
cv2.destroyAllWindows：释放所有打开的窗口。

6. 总结 & 资源下载

本文介绍了如何使用 OpenCV 的 dnn 模块实现图像分类，包括模型导入、使用步骤、支持的模型类型以及完整的代码示例。OpenCV 的 dnn 模块为深度学习模型的推理提供了简单高效的接口，适合快速部署和测试。

链接:https://pan.baidu.com/s/1LVn5OW-0d05wIPi_xc3XWA?pwd=csdn

提取码:csdn
