一、测绘依据
1、GB/T 7931-2008 1:500 1:1000 1:2000地形图航空摄影测量外业规范
2、GB/T 7930-2008 1:500 1:1000 1:2000地形图航空摄影测量内业规范
3、GB/T 15967-2008 1:500 1:1000 1:2000地形图航空摄影测量数字化测图规范
4、GB/T 6962-2005 1:500 1:1000 1:2000地形图航空摄影规范
5、CH/Z 3002-2010无人机航摄系统技术要求
6、CH/Z 3001-2010无人机航摄安全作业基本要求
7、CH/Z 3004-2010低空数字航空摄影测量外业规范
8、CH/Z 3003-2010低空数字航空摄影测量内业规范
9、CH/Z 3005-2010低空数字航空摄影规范
7、CH/T 3004-2021低空数字航空摄影测量外业规范
8、CH/T 3003-2021低空数字航空摄影测量内业规范
9、CH/T 3005-2021 低空数字航空摄影规范
10、CH/T 3006-2011数字航空摄影测量控制测量规范
11、GDPJ 08-2013 多尺度数字高程模型生产技术规定(国情普查都搬出来了,不容易)
12、GB/T 18316-2008 数字测绘成果质量检查与验收
13、GB 50026-2020工程测量规范
14、GB/T 18316-2001 数字测绘产品检查验收规定和质量评定
15、GB/T 18314-2009 全球定位系统(GPS)测量规范
16、GB/T 20257.1-2017 1:500、1:1000、1:2000 地形图图式
17、GB/T 20257.2-2017 1:5000、1:10000地形图图式
18、CH/T 1020-2010 1:500、1:1000、1:2000地形图质量检验技术规程
19、GB/T 13923-2006 基础地理信息要素分类与代码
20、DL/T 5076-2008 220kV及以下架空送电线路勘测技术规程
21、CH/T 9008.2-2010 基础地理信息数字成果1:500、1:1000、1:2000数字高程模型
22、CH/T 9008.3-2010 基础地理信息数字成果1:500、1:1000、1:2000数字正射影像图
23、GB/T 24356-2023 《测绘成果质量检查与验收》
24、设计院提出的测量任务书。
(划线为已废止的规范,红字标注的是最新的规范对应的有效日期)
二、平面控制测量作业要求:
1、测区风电场范围图比例为1:2000;风机平台和升压站范围图比例为1:500。
2、从国家或地方权威部门收集正式测量控制点成果,其平面精度不得低于III等三角点精度。(以往的三角点成果的精度是比较差的,相比目前的CORS站点坐标而言)
3、利用测量控制点成果之前应对其进行必要的校测。坐标联测必须利用收集到的已知控制点(至少3个)进行现场校测,在确认起算控制点的精度满足测量规范要求后,方可采用,并把检测成果在报告书中详述。
4、在测区1:500及1:2000范围图控制点处应设能够长久保存的混凝土固定桩,埋深不小于1m,应选择基础稳定的地方埋桩,桩底部及周围应用混凝土浇注固定,桩头测量标志应光滑耐腐蚀,在桩上用红色油漆标注点号(点号不得重名),字头朝北方向。GPS控制点应绘制点之记。(控制点做一个KML文件不香吗,为什么还要沿用老的传统?)
5、平面控制测量应采用GPS静态作业模式进行观测,测量精度要求达到E级。控制网形应以边联结方式布网,禁止以点联结方式布网,控制网形结构要稳定,已知控制点应均匀分布在测区周围且能控制整个控制网。(在CORS普及的今天,这样做的意义?)
6、GPS控制网平差应采用经过验证的合法软件。平差成果应完整、可靠。
7、应将坐标投影到场区平均高程面上。(投影高程面选择,减少高斯投影带来的长度误差,理论上无可厚非,1/40000.每公里的误差小于2.5cm,试问项目真的需要这么高的精度吗?)
8、地形图中应包含场区至附近主要道路现状路,场区范围外西、东、南、北侧500m内高大遮挡物(线路杆塔、大型建构筑物、树等,周边如有风机,需重点标识)。
9、地貌宜以等高线表示,明显的特征地貌,应以符号表示。植被的测绘,应按其经济价值和面积大小适当取舍。(对于目前大多数的项目,对地类的属性要求,三调是唯一的标准,你以为是国情普查项目了。。。。。。你看到的不一定是你看到的,是不是很绕口?)
10、道路测量要求,测量标注所有的交叉跨越物及相对位置(对于木杆、公路要注明,对于国道应注明里程),确保线路路径及断面点、塔位里程高程的准确无误。测量沿线通信线(包括地下)、管道(包括地下)的相对位置,并在平断面图上表明通信线种类、地形图应反映出沿线桥涵等构造物的准确位置。道路施工图设计阶段,根据设计需求增加道路横断面测绘。(光这一条的要求,钱就不到位)
11、风机安装平台1:500地形图。
12、升压站1:500地形图。
三、线路测量作业要求:
1、在现场进行定线、平断面测量(线路中心两边各20m),现场终勘定位、提供勘测成果。
2、按设计要求实测风偏断面并标在平断面图上。
3、按设计要求部分需实测塔基地形图。
4、实测10kV、35kV及以上电力线高度,Ⅰ、Ⅱ级通信线(含地埋电缆),铁路,等级公路的交叉角,跨越分图,图中须有被交叉物名称,交叉角,被交叉物的杆(塔)号和跨越里程。(线路测绘应该单独计费,不因包含到整体的测绘中,不然结果可想而知)
四、高程控制测量要求
1、对于起算水准点应进行校测,满足起算水准点精度要求后方可投入使用。
2、场区高程测量用GPS高程。水准点应均匀分布在1:500及1:2000测区周围且能控制全网。网形应布设为闭合水准路线或附合水准路线,不得将水准网形布置为单水准路线。(好标准的水准测绘术语,不是科班出身的很难理解吧!)
3、水准网平差应采用经过验证的合法软件。平差成果应完整、可靠。
五、测绘技术要求
1、风电场测绘比例尺标准
地形图的比例尺,应按设计阶段、规模大小和运营管理需要选用。考虑地形图测绘的前期开发技术需要,兼顾后期工程建设道路、集电线路设计的精度要求,对风电场工程测绘项目执行如下标准:
1)各风电场地形图宜统一采用1:2000比例尺测绘;
2)各风电场升压站及风机点位宜统一采用1:500比例尺测绘;
3)如采用航空摄影测量方式,DEM和DOM宜采用1:1000比例尺测绘; (把如去掉吧,目前都是航空摄影测量方式)
4) 风电场地形图测绘比例除满足开发、工程需求外,还应满足当地政府部门特殊要求。
2、风电场地形图规格
①投影、坐标系统和高程基准
地形图采用高斯—克吕格投影,按3度分带;平面坐标系统一采用1980西安坐标系及国家2000坐标系;(2018年之后就强制不再使用1980坐标了,但是可以提供转换关系)高程采用1985国家高程基准;并根据需要测绘单位应提供测绘成果的坐标和高程转换工作(包括北京54、西安80、国家2000、WGS-84及地方坐标系)。
②基本等高距
依据地形类别划分,一幅图内一般采用一种基本等高距;一般情况下,复杂区域地形图等高距取2.0m(或2.5m),平原地形图等高距取1.0m(或0.5m)。 (此处的分类不太规范,按照标准是分为平地、丘陵、山地、高山地)
③高程注记密度
高程注记点应选在明显地物点和地形特征点上,其密度为图上每100平方厘米内。平地、丘陵地10~20个;山地、高山地及地形特征点稀少地区8~15个。 (在这个点云为王的时代,注记点的意义,我感觉仅仅是图形完整美观而已,居然还强调注记点密度,点云不够密吗)
④风电场测绘图格式
风电场测绘成果图除按照国标图式制作全要素地形图外,须另制作风电场等高线图。(直接要测区的DEM不香吗)
3、风电场等高线图
① 只有等高线且连续(无断线),其他标注及地物全部删除,只允许建立等高线一个图层;(直接要测区的DEM不香吗)
②注明坐标系统和高程系统;
③全部使用多段线,不能有二维多段线、三维多段线和面积元素等;(直接要测区的DEM不香吗) 重要的事情讲三遍!!!
4、风电场全要素图
①地形图上均应展绘各等级三角点、GPS点、导线点、图根点、水准点等测量控制点,并按规定符号表示;
②预定的测绘范围内重要的地标地物(如测风塔、居民地与建筑物、道路、管线及附属设施、水系等),其范围应在图上标示;
③地貌上有裸露岩石以及小片树林等一些特殊区域,应标明其范围及属性;
④农业用地以实地作物类别按国家标准图例符号标注;
⑤测绘范围内涉及到境界线、界桩、界碑、保护区等应给予标注;
⑥应提供完整的图例文件,图例格式严格按照国家标准图式执行;
⑦1:2000比例尺测绘在全要素图中除了以上测绘内容外,还应满足:
⑧高程标注每格不少于15点,遇到山顶、鞍部、山脊、山脚、谷地、谷口、沟底、沟口以及其他地面倾斜变化处,均测高程注记点,高程注记取至小数点后一位;
⑨独立地物能按比例尺表示的实测外廓,填绘符号;不能按比例尺表示的,准确表示其定位点或定位线;
⑩各线状地物,如管线、高低压线等实测其支架或电杆的位置;高压线路注明××KV,路线同高压线交叉时,实测其悬垂线与地面的最小垂直距离(净空高);线路密集或居民区的低压电线、通讯线适当取舍,管线转角均实测。测区范围内重要的通讯电缆等地下管线,详细测定其位置;
⑪公路及其附属物按实际形状测绘。测绘已建公路施测路肩边缘,并标注路面类型;公路里程碑实测其点位,并注明里程数;公路交叉口处注明每条公路走向的地方;公路在图上每约0.05m,及地形起伏变换处、桥隧建筑物等处测注高程点;
⑫水系及其附属物按实际形状测绘。水渠测渠底及渠顶边的高程;堤坝测注顶部及坡脚高程;水井测注井台高程;水塘测注塘顶边及塘底高程。河沟、水渠在渠上的宽度小于1mm时,用单线表示;
⑬山地地貌以等高线表示为主,明显的特征地貌(如陡崖、冲沟等)以符号表示。从零米起算每隔四根首曲线绘一根计曲线,即0、10、20……,并在计曲线上标注高程。山顶、鞍部凹地及斜坡方向不易判读的等高线上,加绘示坡线;
⑭居民区内除大片自然地表外,不绘等高线;梯田坎等地物、地貌,其水平投影在图上大于2mm时,实测坎脚,小于2mm注比高,当两坎间距在图上大于20mm时绘等高线。
(以上十四点,我只能说一句猴赛雷)
5、数字高程模型
①数字高程模型成果由数字高程模型数据、元数据及相关文件构成,相关文件是指需要随数据同时提供的说明信息,如高程推测区范围等;
②1:1000数字高程模型格网尺寸为1米;
③数字高程模型成果精度用格网点的高程中误差表示,平地应小于0.25米,丘陵应小于0.7米,山地应小于1米,高山地应小于2米;
④静止水域范围内的高程值应一致,其高程值应取常水位高程;
⑤数字高程模型数据中达不到规定高程精度要求的区域应划为高程推测区;
⑥相邻数字高程模型应接边,接边后数据应连续,不应出现错位现象;
⑦数字高程模型存储时,应由起始网点起,按从西向东、由北向南的顺序排列;
⑧成果标记应包含成果名称、所采用标准的标准号、成果分级代号、图幅分幅编号、格网尺寸、最新生产时间等内容。 (终于提到了DEM)
6、数字正射影像图
①数字正射影像图成果由数字正射影像图数据、元数据及相关文件构成,相关文件是指需要随数据同时提供的信息,如图廓装饰等;(化妆需要加钱哦)
②1:1000数字正射影像图影像地面分辨率应优于0.1米;
③数字正射影像图明显地物点的平面位置中误差,平地、丘陵应小于0.6米,山地、高山地应小于0.8米;
(遥感成图:《遥感影像平面图制作规范》GB/T15968-2008中平地丘陵地0.5mm,山地高山地0.75mm;《数字地形图产品基本要求》GB/T17278-2009中规定的,此处的0.6和0.8应该是图上距离的,而且是mm为单位的,所以中误差用实际的距离描述就需要铆定比例尺,准确的表述换算成实际的距离也就是:1:500的图0.3米,0.4米;1:1000的图0.6米,0.8米;1:2000的图1.2米,1.6米)
④数字正射影像图应与相邻数字正射影像图接边,接边误差不应大于2个像元;
⑤整个图幅内的影像都应反差适中,色调均匀,纹理清楚,层次丰富,无明显失真,避免出现因影像缺损而造成无法判读影像信息和精度的损失;
⑥数字正射影像图可根据需要进行图廓整饰如按设计书增多必要的要素、符号及注记等,图廓整饰及注记部分可以矢量或栅格文件或两者组合的形式存储或分层存放;
⑦数字正射影像图存储时,应由起始网点起,按从西向东、由北向南的顺序排列;
⑧成果标记应包含成果名称、所采用标准的标准号、成果分级代号、图幅分幅编号、格网尺寸、最新生产时间等内容。 (大家闺秀嘛)
7、技术参数
①地面分辨率;航摄地面分辨率在0.1 m~0.2 m之间,满足制作高精度正射影像图的精度要求。
②航高设计;航高设计需按照使用相机参数与地面分辨率要求进行。
③航向覆盖;航向覆盖超出摄区边界不少于一条基线,旁西向覆盖超出摄区边界不少于像幅的50%。
④旁向重叠;航片旁向重叠为30%-35%,个别最小不应小于13%,旁向重叠需符合GB/T 6962-2005中4.1.1的规定。
⑤像片倾斜角;像片倾斜角不宜大于2°,个别最大不应大于4°,在同一航线上达到或接近最大旋偏角的像片不得连续超过三片,相机旋偏角不大于9°。像片斜倾角需符合GB/T 6962-2005中4.1.1的规定。
⑥航线弯曲度;航线弯曲度不大于3%,避免航线弯曲度过大造成航摄漏洞,航线弯曲度需符合GB/T 6962-2005中4.1.4的规定。

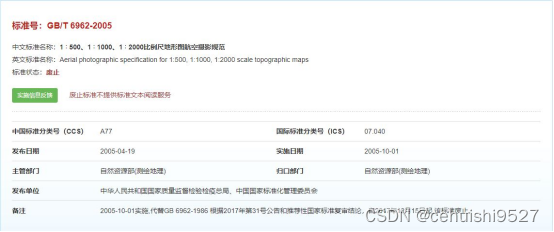

(不好意思这个规范已经废止了,你是怀旧还是有执念??? )
⑦最大飞行倾斜角;为了保证GPS的数据质量,航摄飞行中尽量保持飞机姿态的平稳,转弯半径要大,飞机倾斜角不得大于15°,以防止GPS信号失锁。(这个不太理解,应该是针对以前单频单星的年代说的,现在都多星多频了,只要不用棉裤子包住,应该还是有信号的。)
⑧相邻像片的航高差;同一航线上相邻像片的航高差不得大于20 m,最大和最小航高之差不得超过30 m,分区实际航高与设计航高之差不得大于航高的5%。相邻像片航高差需符合(目前的航测看到这些要求,就两个字矫情)GB/T 6962-2005中4.1.5的规定。
8、控制点测量要求
①控制点选择;控制点必须选在影像清晰的明显地物点上,如细田埂的交汇点、十字路口的道路中心线交汇点或其他接近正交的线状地物交点,且尽量选在上下两条航线六片重叠范围内,使布设的控制点能用于多张像片。 (偷偷的告诉你,现在跑图都不用空三加密了,高精度的POS固定解+影像匹配生成密集点云听说过吗)
②航线首末端上下两控制点布设;航线首末端上下两控制点宜布设在通过像主点且垂直于方位线的直线上,互相偏离不大于半条基线。在空中三角测量作业区域中间布设检查点,使得检查点布设在高程精度和平面精度最弱处。
③控制点标刺;控制点的标刺首先进行目标范围的大致圈定,外业实地对目标位置进行标刺。在实地根据相关地物认真寻找影像同名地物点,经确认无误后,在像片上相应位置刺出点位。刺点误差和刺孔直径均不得大于0.1 mm。
④控制点布设规则;控制点宜布设在旁向重叠的中线附近。旁向重叠过小,相邻航线控制点不能公用时,应分别布点。当旁向重叠过大使相邻航线的点不能公用时,亦应分别布点。
⑤控制点为平高控制点或高程控制点的选点规则;当控制点为平高控制点时,实地选点时要选择影像清晰的明显地物点,如接近线状地物的交点,地物拐角点等实地辨认误差小于图上0.1 mm的地物点;当控制点为高程控制点时,要优选局部高程变化不大的地物目标点;不可在弧形地物及高程变化较大的斜坡处选刺控制点。(一直不理解这一点,为什么不所有点都做成平高点,直到拜读了何不食肉糜才明白,过去同时获取一个点的平面和高程点是一件比较难的事情)
⑥控制点整饰;控制点整饰时,要在影像上对应的控制点点位标注点名或点号,并在像片的背面或专用计算机上记录关于刺点位置的详细确切的说明,点位图、说明及刺点位置必须一致。(控制点整饰-明白这些的人估计都退休了)
⑦区域网布设;区域网内不应包含像片重叠不符合要求的航线和像对,不应包括大片云影、阴影等影响内业加密建网连接的像对。具体的区域网布设原则是:平高区域网航线数一般为4条,且每条航线的基线数应为20条左右。(退休了)
⑧控制点精度;平面控制点和平高控制点相对邻近基本控制点的平面位置点位中误差不超过图上的0.1 mm。高程控制点和平高控制点相对邻近控制点的高程中误差不超过0.1 m。(退休了)
