等高线成果是什么出来的

已于 2024-07-05 15:49:50 修改
阅读量1.8k 收藏 18
点赞数 22
分类专栏： 实践篇 文章标签： 测绘
于 2024-07-05 09:05:24 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011468564/article/details/140153044
版权

软件：TerraSolid、globalmapper、cass

原始数据：点云数据格式为LAS

操作流程：

1、TerraSolid处理点云数据，主要是提取地面点

2、globalmapper基于地面点点云数据生成DEM，再生成等高线，导出为DXF格式的等高线文件

3、cass处理生成的DXF格式的等高线文件，主要是等高线标准化操作，包括：计曲线识别、高程点注记

以下是操作过程的描述及截图文件：

1、TerraSolid

1.1点云导入

TerraSolid中点云导入，遇到点云特别大的情况，可以选择抽稀处理

1.2点云滤波

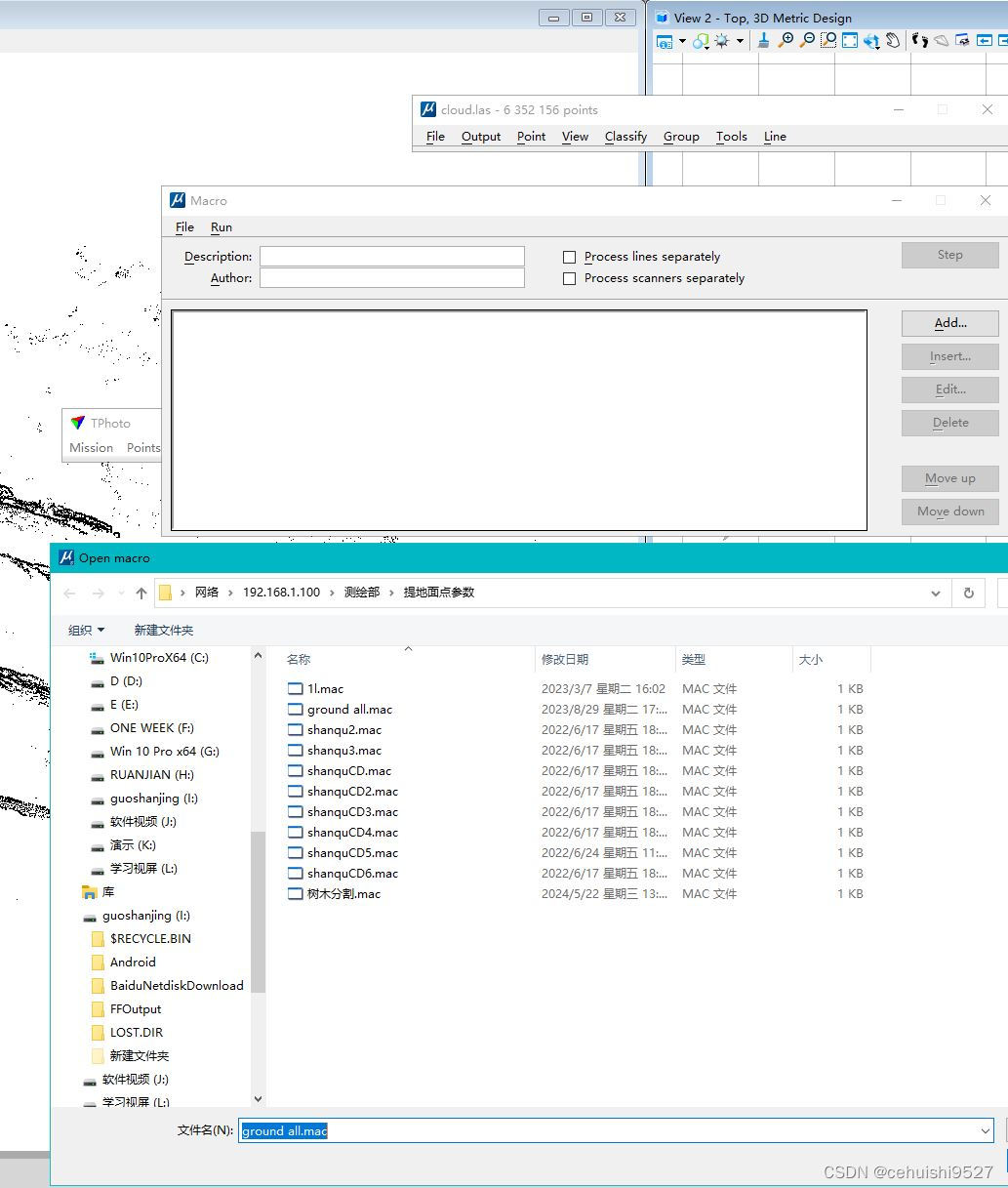

宏命令处理点云数据，也就是地面点提取

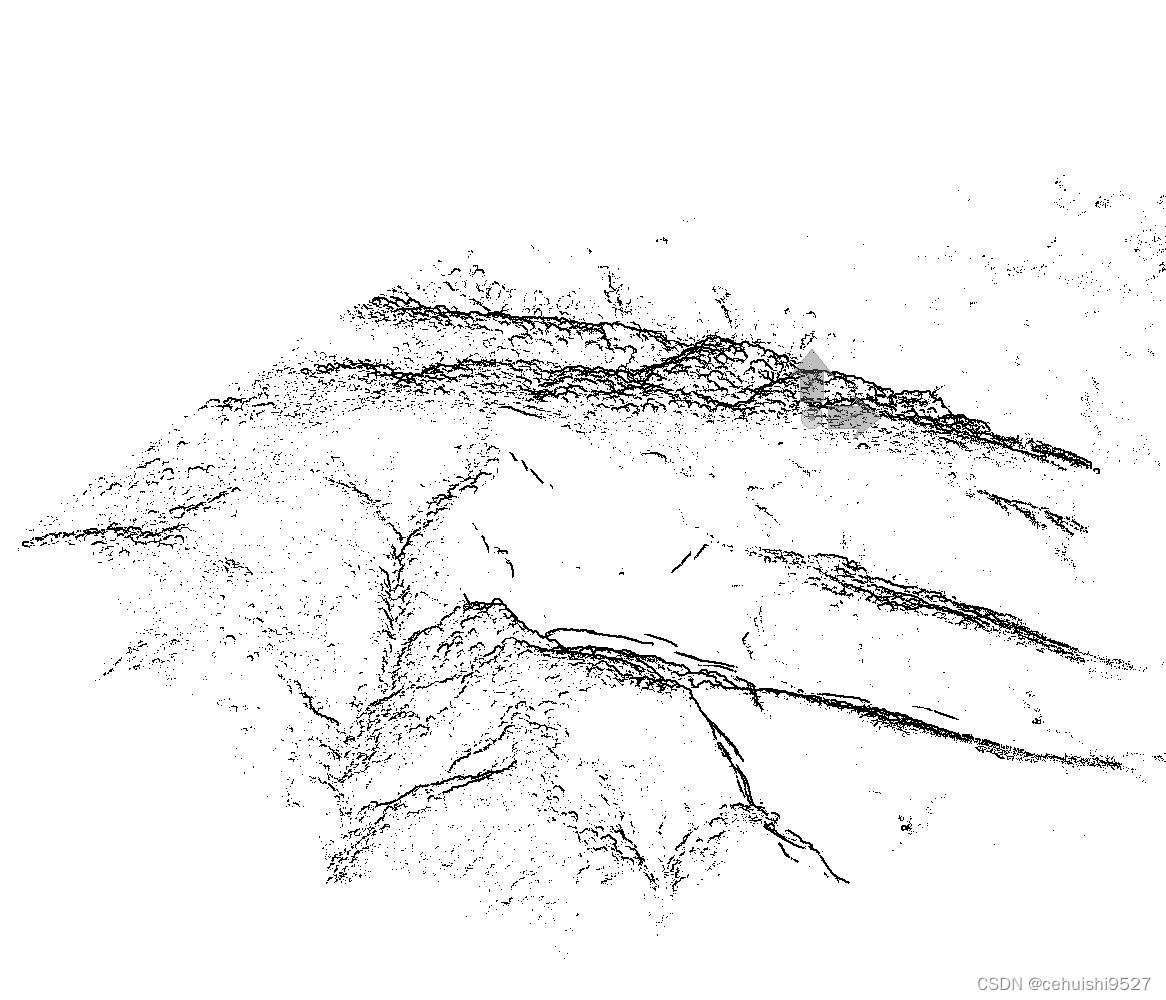

点云处理之前
