Terrasolid中点云标准分块及批量运行宏命令提取地面点

数据：LAS格式的点云数据

软件使用：Terrasolid

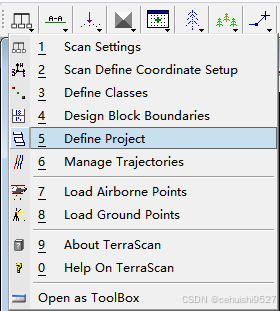

1、新建工程Define project

需要修改的参数

参数1：

参数2：

参数3：

参数4：自定义的点云格式

参数5：自定义的航迹文件

设置好之后界面变为工程的界面

2、创建标准分幅

2.1需要用到的是Tphoto模块

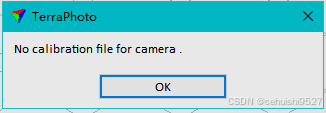

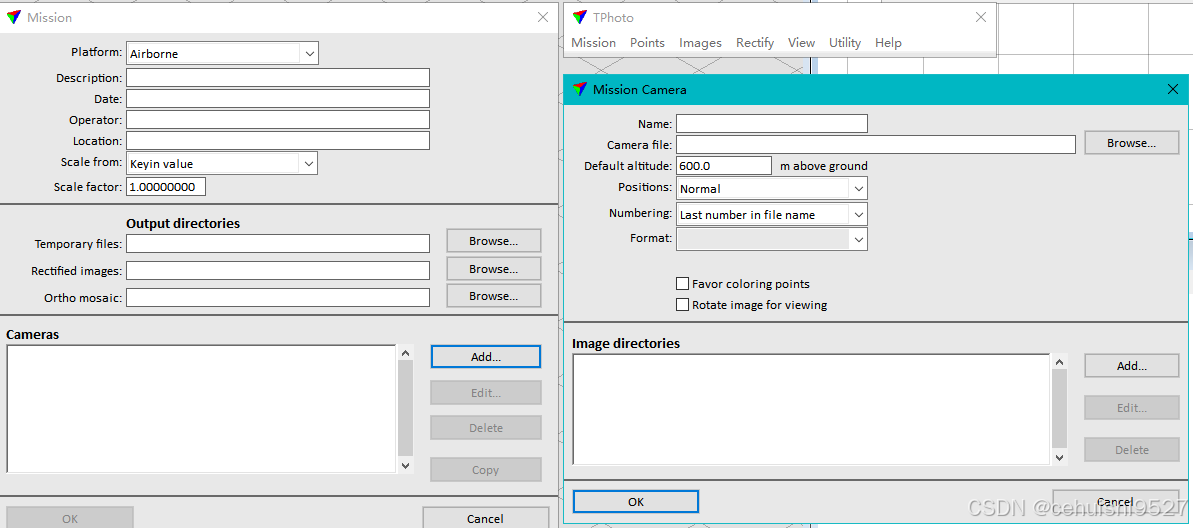

Tphoto-mission-新建一个相机文件会提示no calibration file for camera

2.2加载点云文件

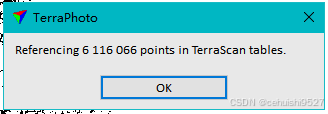

Tphoto-points-load from terrascan

选择加载所有的图层

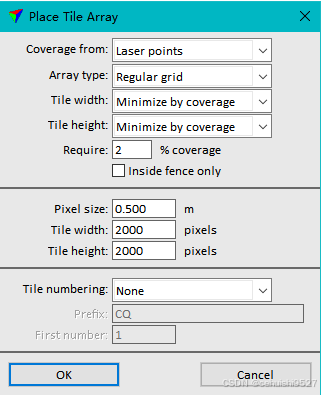

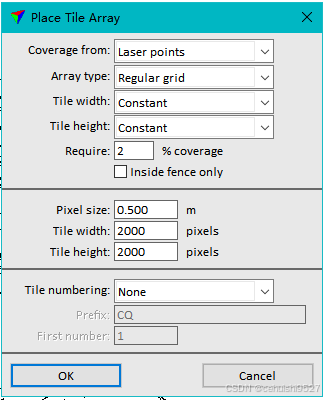

2.3tphoto工具-place tile array

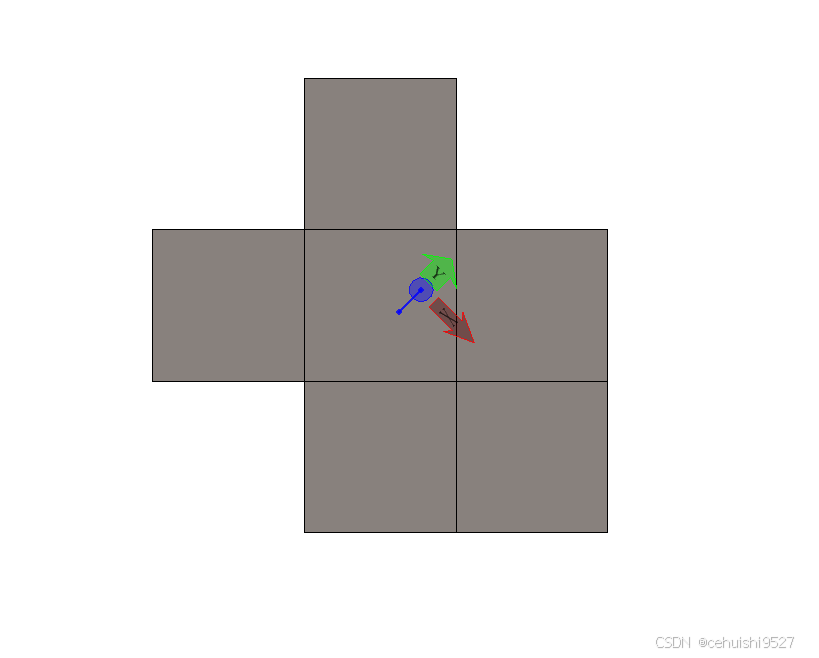

tile width（constant固定的）

分幅成果

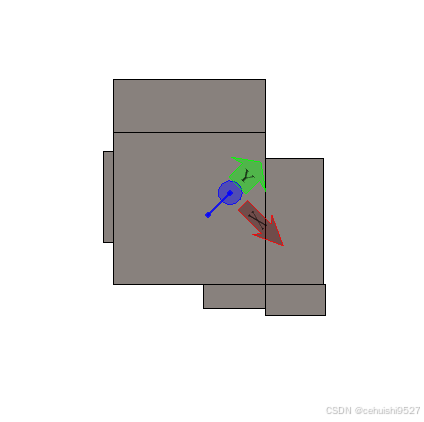

tile width（minimize by coverage覆盖最小化）

分幅成果

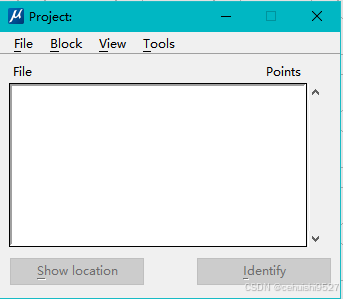

3、区块写入工程

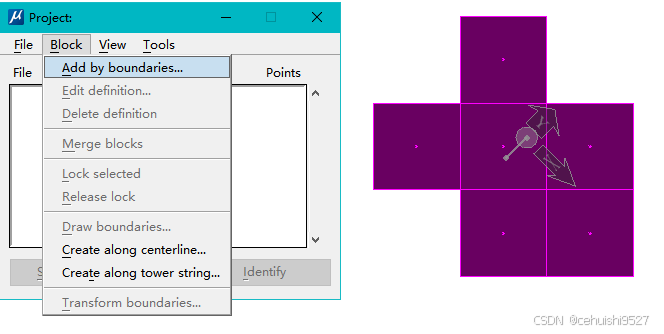

project-blok-add by boundarjes

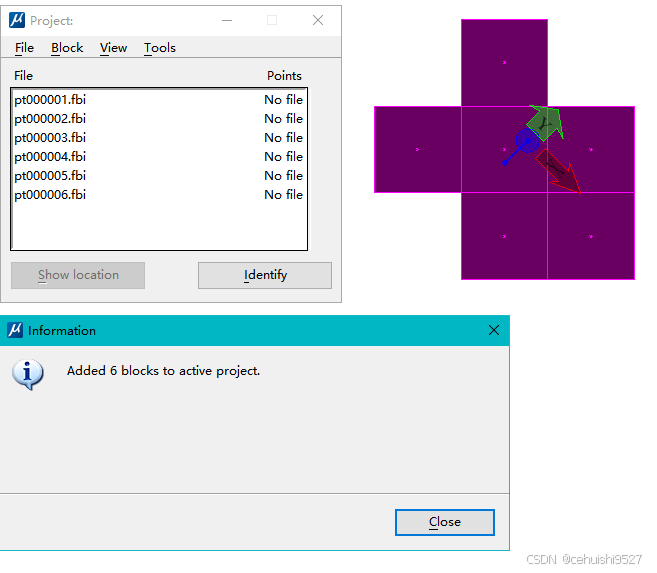

写入完成

保存工程文件，否则下一步的读取点云不能进行，因为读取的点云存储需要一个路径，上面建立工程的时候默认的是放到工程的文件夹中，所以这一步是下一步的前置条件

4、读取点云

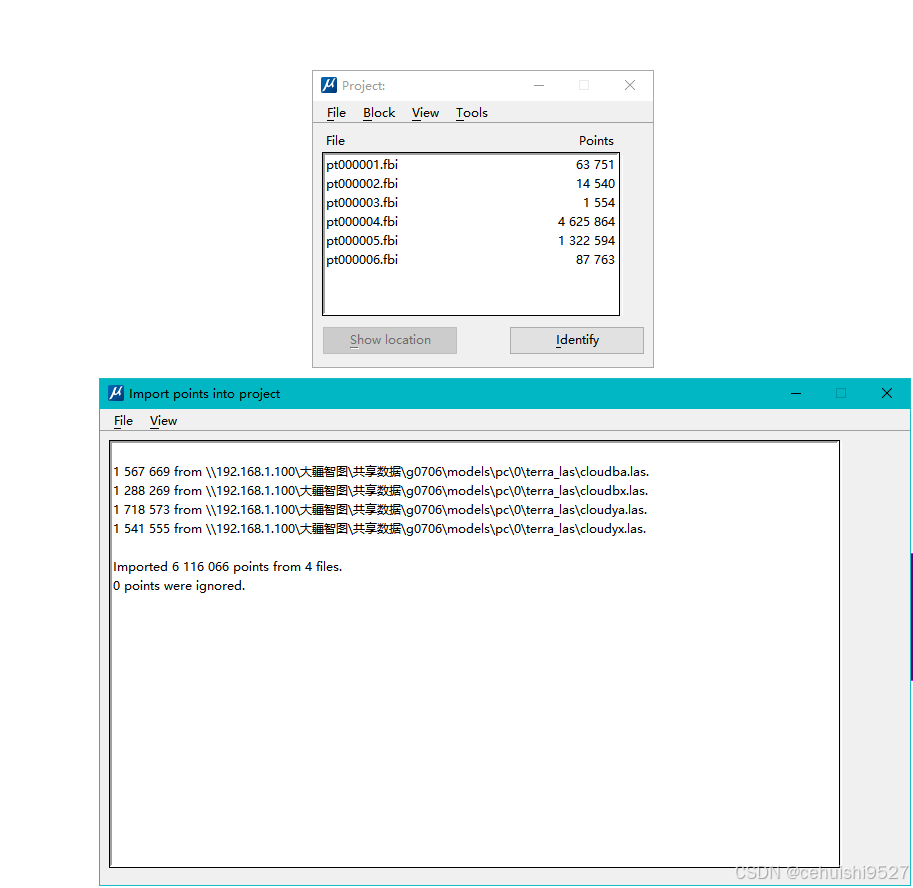

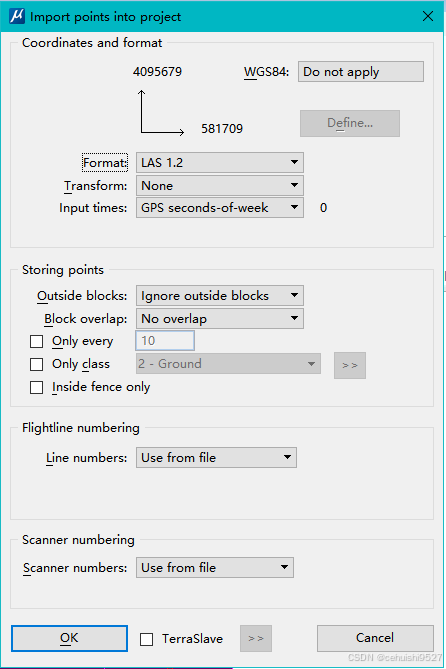

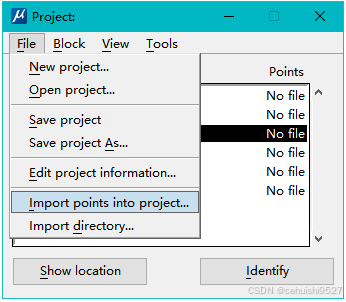

import points into project

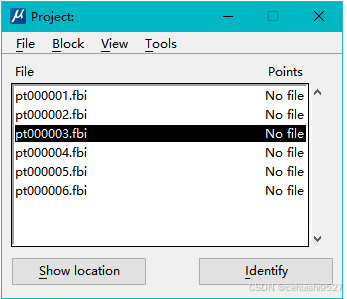

读取前

读取后

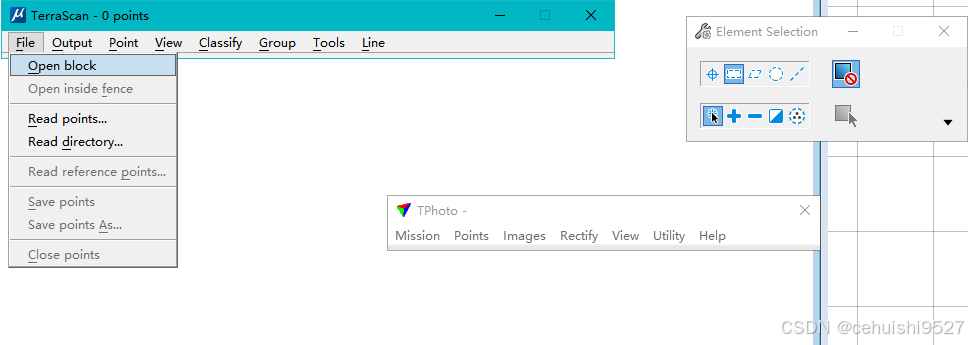

此时tscan中open block变亮，此时可以查看分块的数据

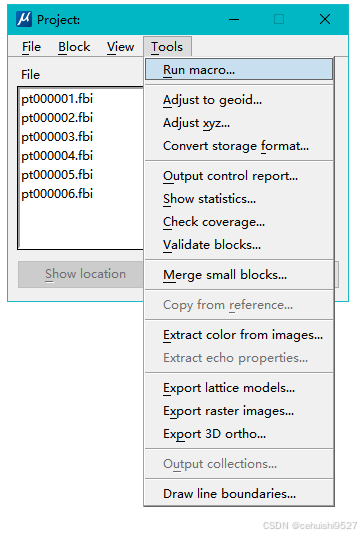

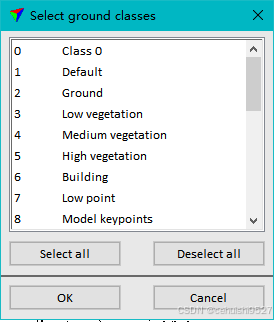

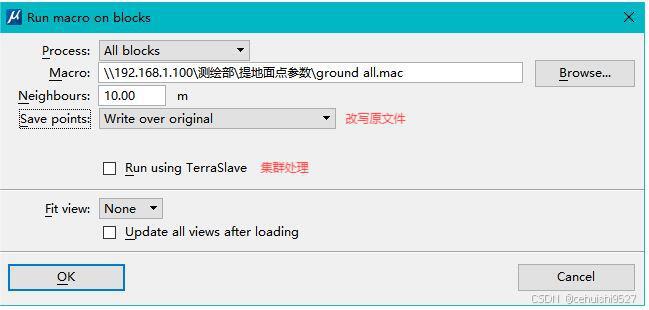

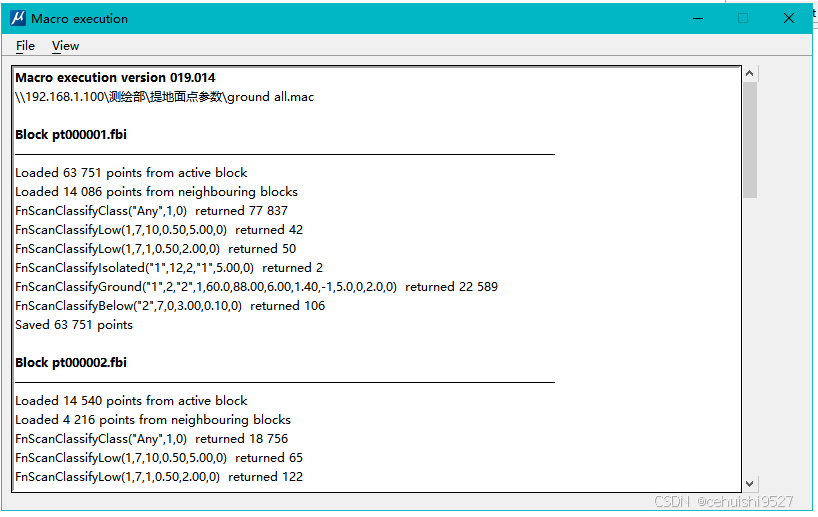

5、批量处理

处理结果

6、点云正常显示

有的时候导入的点云本身是有颜色的，但是显示不出来，怎么处理呢，就是改变一下点云格式的设置

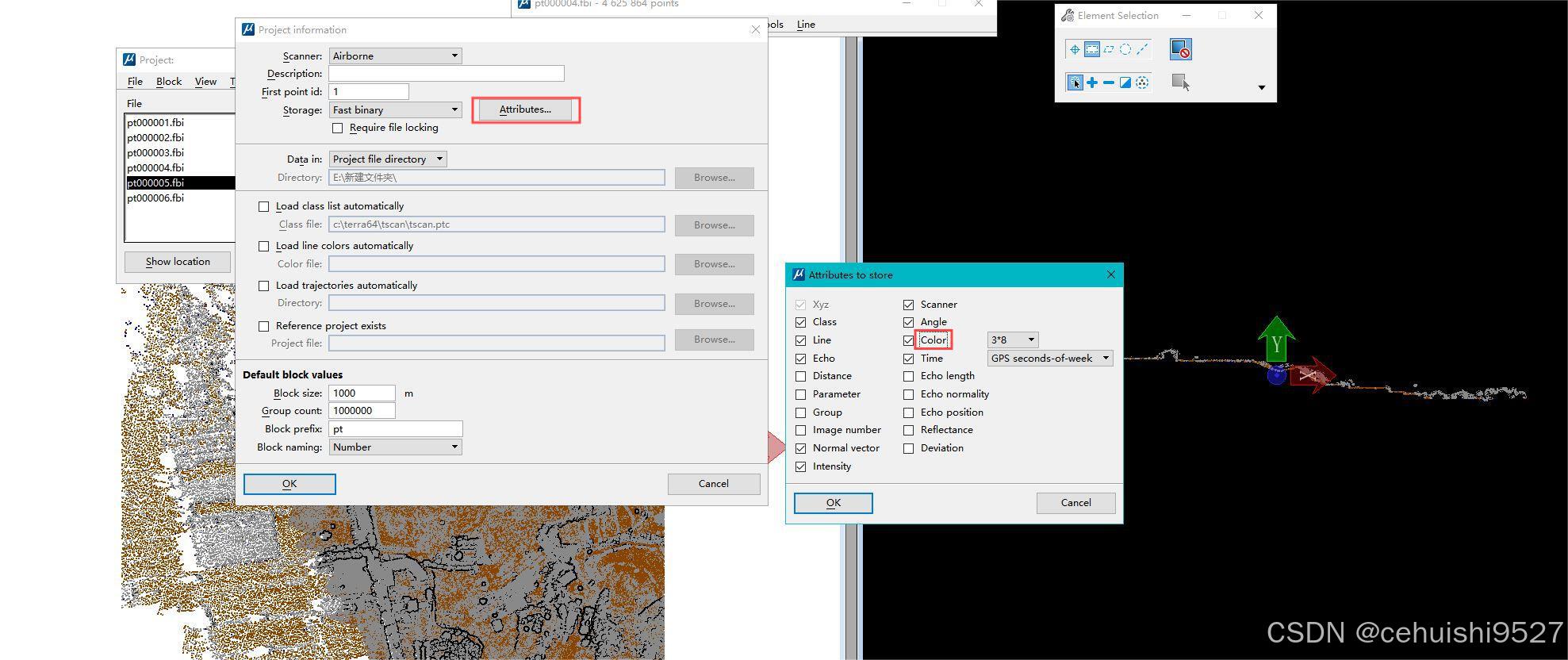

project-edit project information-attributes-color选项打上√即可

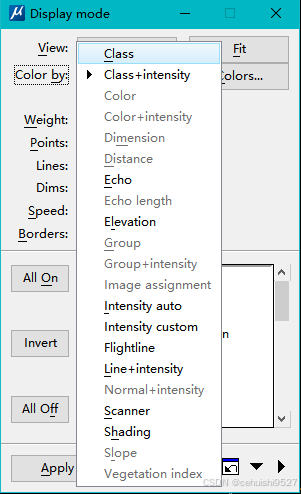

修改之前，显示的选项中，颜色一栏是灰色的不可选择状态，这就是导入点云的时候没有设置好点云的格式

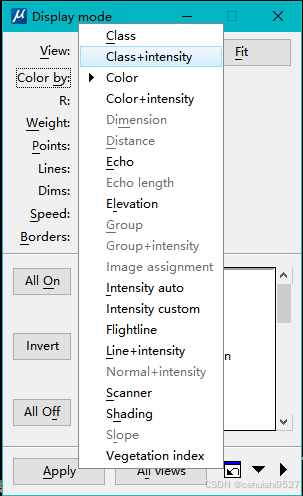

更改之后

这里注意，更改选项后，需要重新生成fbi文件，否则，更改的选项是无效的，应为原来分好的块还是原来的文件，只针对后期新加的数据文件，这点是很重要的。
