RCNN系列实验的PASCAL VOC数据集格式设置

出自：http://blog.csdn.net/liumaolincycle/article/details/50540487

目录(?)[+]

我们在做RCNN系列的实验时，往往需要把数据集的格式设置为和PASCAL VOC数据集一样的格式，其实当然也可以修改读取数据的代码，只是这样更为麻烦，自己的数据格式变了又得修改。

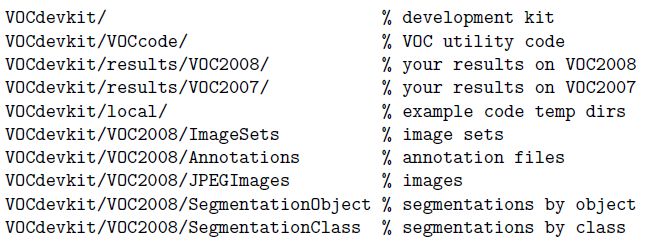

首先以VOC2008为例，先看一下VOCdevkit的文件夹结构：

这里写图片描述

VOCdevkit中还有一个devkit_doc.pdf文件，关于PASCAL VOC数据集的所有信息都可以在里面找到。
我们也按照这样的树形结构建好文件夹，把VOC2007和VOC2008换成自己数据集的名字（保留一个即可），local下面也建一个自己数据集的名字的文件夹。SegmentationObject和SegmentationClass就不需要了。
我们检测任务所用的数据集只需要JPEGImages、Annotations、ImageSets文件夹。前提是自己要有数据，即图片和标注好的类别名与坐标。

JPEGImages

把自己所有类别的图片放到JPEGImages文件夹下，图片名按类似于000001.jpg、000002.jpg…的格式，不一定非要按数字顺序，但是一定不要重名，最好归一化一下图片的尺寸。

Annotations

VOCcode中的代码已经提供了写注释文件的东西，我的writexml是仿照VOCdevkit中的VOCwritexml来写的。假设我的标注都写到了txt文件里面，且txt文件与相应的图片同名，形如：

这里写图片描述

第一行是类别名，第二行是目标的坐标（这里每张图像只包含一个目标，多目标的标注是差不多的）。下面是写Annotations的代码

%writeanno.m
path_image='JPEGImages/';
path_label='labels/';%txt文件存放路径
files_all=dir(path_image);

for i = 3:length(files_all)
    msg = textread(strcat(path_label, files_all(i).name(1:end-4),'.txt'),'%s');
    clear rec;
    path = ['./Annotations/' files_all(i).name(1:end-4) '.xml'];
    fid=fopen(path,'w');
    rec.annotation.folder = 'lml';%数据集名

    rec.annotation.filename = files_all(i).name(1:end-4);%图片名

    rec.annotation.source.database = 'The lmls Database';%随便写
    rec.annotation.source.annotation = 'The lmls Database';%随便写
    rec.annotation.source.image = 'lml';%随便写
    rec.annotation.source.flickrid = '0';%随便写

    rec.annotation.owner.flickrid = 'I do not know';%随便写
    rec.annotation.owner.name = 'I do not know';%随便写

    img = imread(['./JPEGImages/' files_all(i).name]);
    rec.annotation.size.width = int2str(size(img,2));
    rec.annotation.size.height = int2str(size(img,1));
    rec.annotation.size.depth = int2str(size(img,3));

    rec.annotation.segmented = '0';%不用于分割
    rec.annotation.object.name = msg{1};%类别名
    rec.annotation.object.pose = 'Unspecified';%不指定姿态
    rec.annotation.object.truncated = '0';%没有被删节
    rec.annotation.object.difficult = '0';%不是难以识别的目标
    rec.annotation.object.bndbox.xmin = msg{2};%坐标x1
    rec.annotation.object.bndbox.ymin = msg{3};%坐标y1
    rec.annotation.object.bndbox.xmax = msg{4};%坐标x2
    rec.annotation.object.bndbox.ymax = msg{5};%坐标y2
    writexml(fid,rec,0);
    fclose(fid);
end

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39

%writexml.m
function xml = writexml(fid,rec,depth)

fn=fieldnames(rec);
for i=1:length(fn)
    f=rec.(fn{i});
    if ~isempty(f)
        if isstruct(f)
            for j=1:length(f)
                fprintf(fid,'%s',repmat(char(9),1,depth));
                a=repmat(char(9),1,depth);
                fprintf(fid,'<%s>\n',fn{i});
                writexml(fid,rec.(fn{i})(j),depth+1);
                fprintf(fid,'%s',repmat(char(9),1,depth));
                fprintf(fid,'</%s>\n',fn{i});
            end
        else
            if ~iscell(f)
                f={f};
            end
            for j=1:length(f)
                fprintf(fid,'%s',repmat(char(9),1,depth));
                fprintf(fid,'<%s>',fn{i});
                if ischar(f{j})
                    fprintf(fid,'%s',f{j});
                elseif isnumeric(f{j})&&numel(f{j})==1
                    fprintf(fid,'%s',num2str(f{j}));
                else
                    error('unsupported type');
                end
                fprintf(fid,'</%s>\n',fn{i});
            end
        end
    end
end

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

ImageSets

ImageSets里只需要用到Main文件夹，而在Main中，主要用到4个文件：
- train.txt 是用来训练的图片文件的文件名列表
- trianval.txt是用来训练和验证的图片文件的文件名列表
- val.txt是用来验证的图片文件的文件名列表
- test.txt 是用来测试的图片文件的文件名列表
我们希望训练集、验证集、测试集的分别是随机的，下面是实现随机选取样本集合与写txt文件的代码：

%writetxt.m
file = dir('Annotations');
len = length(file)-2;

num_trainval=sort(randperm(len, floor(9*len/10)));%trainval集占所有数据的9/10，可以根据需要设置
num_train=sort(num_trainval(randperm(length(num_trainval), floor(5*length(num_trainval)/6))));%train集占trainval集的5/6，可以根据需要设置
num_val=setdiff(num_trainval,num_train);%trainval集剩下的作为val集
num_test=setdiff(1:len,num_trainval);%所有数据中剩下的作为test集
path = 'ImageSets\Main\';

fid=fopen(strcat(path, 'trainval.txt'),'a+');
for i=1:length(num_trainval)
    s = sprintf('%s',file(num_trainval(i)+2).name);
    fprintf(fid,[s(1:length(s)-4) '\n']);
end
fclose(fid);

fid=fopen(strcat(path, 'train.txt'),'a+');
for i=1:length(num_train)
    s = sprintf('%s',file(num_train(i)+2).name);
    fprintf(fid,[s(1:length(s)-4) '\n']);
end
fclose(fid);

fid=fopen(strcat(path, 'val.txt'),'a+');
for i=1:length(num_val)
    s = sprintf('%s',file(num_val(i)+2).name);
    fprintf(fid,[s(1:length(s)-4) '\n']);
end
fclose(fid);

fid=fopen(strcat(path, 'test.txt'),'a+');
for i=1:length(num_test)
    s = sprintf('%s',file(num_test(i)+2).name);
    fprintf(fid,[s(1:length(s)-4) '\n']);
end
fclose(fid);

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

   1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

最后，在训练时要把VOCCode/VOCinit.m中的VOCopts.dataset即数据集名改为自己的数据集名字，VOCopts.classes即类别名改为自己的类别名字。

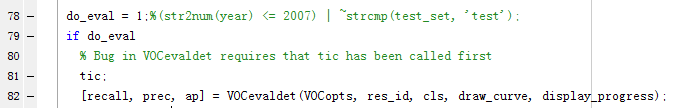

此外多说一个RCNN系列实验使用数据集的问题，有时候测试的AP值总显示results为0，发现问题在imdb_eval_voc.m中，改了数据集名字后得不到它想要的年份信息，就不会算AP值，因此也做了一点修改：

这里写图片描述
