上一篇我们介绍了整体上Android渲染机制，这篇我们继续从渲染方面谈性能优化。GPU拥有强大的并行处理能力,在图像处理以及音视频编解码方面起着至关重要的作用，它在移动端性能优化方面，不仅可以提升渲染的性能，还能降低CPU负载，减少功耗，提供更好的流畅度和交互体验。

用户对于界面渲染流畅度十分敏锐，卡顿、丢帧或者动画不连贯甚至ANR，都可能会降低用户体验。Android上GPU硬件加速在渲染过程中如何发挥作用？页面切换/弹框动画等如何更加流畅地执行？下面开启我们当下的探索之旅。

一、影响渲染流畅度的因素有哪些

渲染流畅度可以用每帧渲染时长来进行评估。若一帧无法在手机屏幕刷新周期内完成绘制渲染，就会出现掉帧。影响渲染流畅度的因素有：

1）系统渲染机制： Andorid为了保证线程安全和数据一致性(防止页面错乱), 把View的Measure Layout Draw(构建displaylist部分)在UIThread执行, 当页面层级比较深或者比较复杂时,Measure和Layout的时间过长,导致页面渲染时丢帧卡顿, 也有一些其他的框架例如Facebook大胆创新推出的Litho,提出了异步布局的思想,在CPU闲暇时提前在异步线程进行Measure和Layout,绘制环节则保持Android的Draw流程(UIThread构建Display,RenderThread渲染),但是它采用声明式API编写UI,无法实时预览. Flutter在渲染机制上和Android也有很大的不同,Measure Layout和Draw都不需要在UIThread上执行,它采用Skia(包含OpenGL和Vulkan等GPU实现)渲染引擎和统一的渲染管线,有Flutter Enginer在独立的线程处理.

2）CPU 负载过高：软件渲染，绘制渲染也在cpu上处理；多层级嵌套视图，增加measure和layout的耗时；频繁的重绘

3）GPU负载过高：GPU渲染时过度绘制；大量复杂的绘制操作（阴影，渐变等）

4）UIThread阻塞： UIThread负责处理用户输入、布局计算、displaylist构建等操作。如果 UI 线程被阻塞，会导致界面卡顿、ANR，例如，在 UI 线程进行耗时操作 (如网络请求、频繁大量SQLite操作，文件读写，binder同步通信，循环/嵌套的逻辑计算等)

5）频繁/大量的纹理上传：Bitmap在java/Native分配内存后，使用GPU渲染，需要进行纹理上传，把图像数据从内存上传给GPU显存

6）内存抖动：频繁的内存分配和回收会导致内存碎片增多，降低内存使用效率，频繁触发 GC，导致卡顿。

7）复杂的动画：复杂的动画效果需要进行大量的计算和绘制，如果优化不足，会导致动画卡顿。

规范和监控是避免上述因素的重要手段，另外从机制上，减少CPU（特别是UIThread）的耗时，充分利用GPU进行矩阵运算及渲染操作，也是重要的手段。下面先结合源码和perfetto分析GPU硬件加速渲染的过程。

二、GPU硬件加速源码分析

当Vsync信号到来时,Choreograhper#onVsync会依次调用input，animator，traversal等回调。其中traversal终 ViewRootImpl会依次执行performTraversals-->performDraw-->draw,进而在构建Displaylist并进行渲染。

这里的渲染流程分为两部分：

1）UIThread上构建（重建/更新）DisplayListOps

2）把DisplayList同步到RenderThread线程，并调用GPU渲染管线（OpenGLES/Vulkan）进行渲染

//ThreadedRenderer.javavoid draw(View view, AttachInfo attachInfo, DrawCallbacks callbacks) {    ...    //构建(重新创建或者更新)Displaylist    updateRootDisplayList(view, callbacks);    //同步displaylist,并进行渲染    int syncResult = syncAndDrawFrame(choreographer.mFrameInfo);    ...}

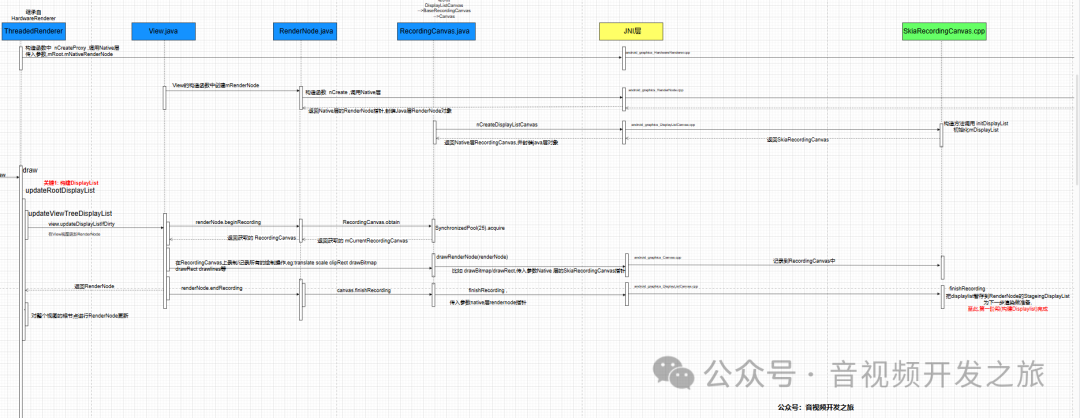

整体的流程图如下图所示，由于图片比较大，压缩后字体看不太清，高清原图请公众号“音视频开发之旅”，回复：“硬件加速高清图” 进行获取

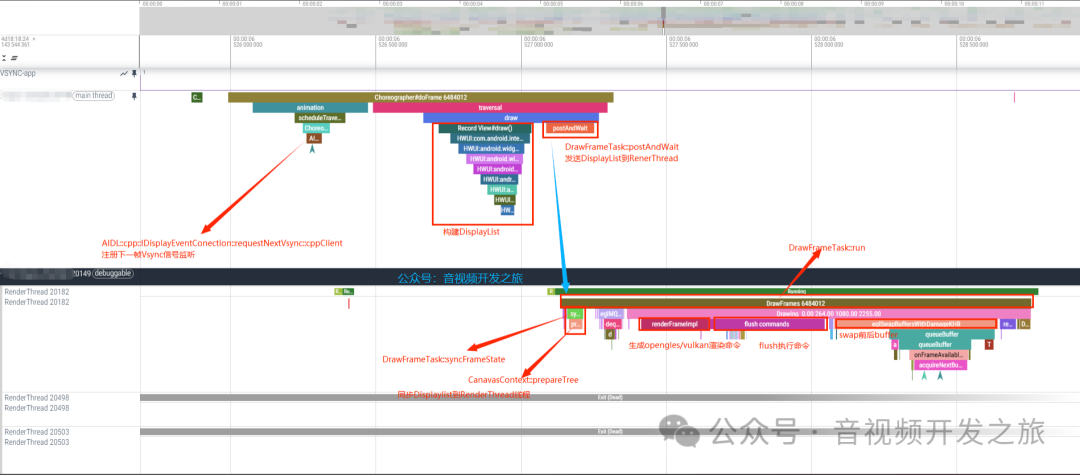

同时我们也从Perfetto视角看下硬件加速下的渲染的流程

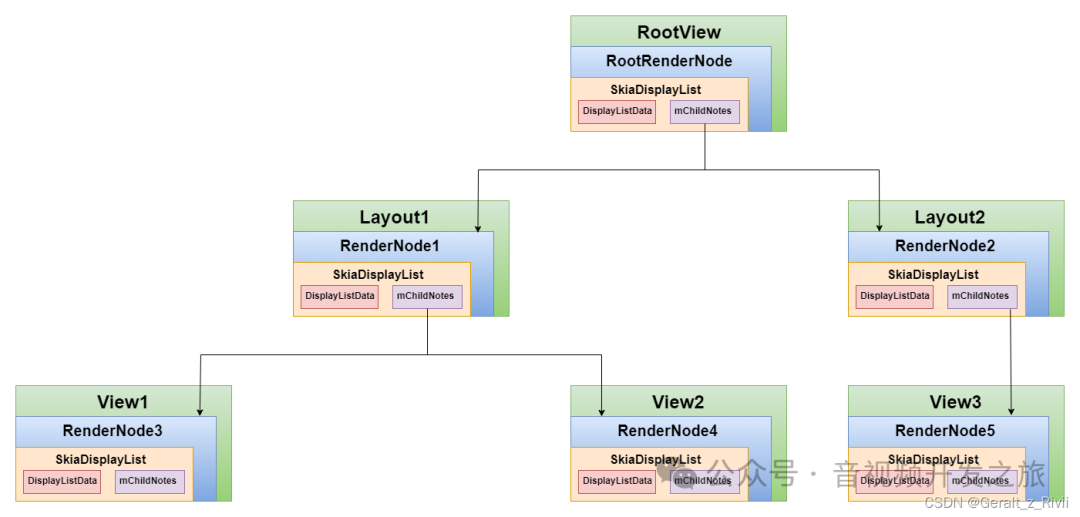

另外为了更好的理解View、RenderNode、Displaylist以及对应的ViewTree，RenderNode树之间的关系，引用下面图片进行可视化说明

RootView是渲染树的根节点，RootRenderNode是视图的渲染根节点，负责协调和管理其子节点的渲染

每个渲染节点RenderNode都关联一个SkiaDisplayList，SkiaDisplayList包含存储了绘制指令的DisplayListData和用于存储子节点额外信息的mChildNotes

https://blog.csdn.net/ukynho/article/details/130763187

下面我们分别从DisplayList的构建以及渲染两个阶段从源码上进行分析

2.1 构建DisplayList

View内部有一个RenderNode，用于记录该View的渲染节点是否有变更

//View.java final RenderNode mRenderNode; //其实是Native层的一个指针 mRenderNode = RenderNode.create(getClass().getName(), new ViewAnimationHostBridge(this));

Java层的RenderNode其实是对Native层RenderNode的封装

//    RenderNode.java    private RenderNode(String name, AnimationHost animationHost) {        mNativeRenderNode = nCreate(name);        ...    }        private static native long nCreate(String name);

JNI层终构造RenderNode对象，其中RenderNdoe中有几个重要的属性 mProperties、mStagingProperties、mDisplayList和mStagingDisplayList

//android_graphics_RenderNode.cppstatic jlong android_view_RenderNode_create(JNIEnv* env, jobject, jstring name) {    RenderNode* renderNode = new RenderNode();    renderNode->incStrong(0);    if (name != NULL) {        const char* textArray = env->GetStringUTFChars(name, NULL);        renderNode->setName(textArray);        env->ReleaseStringUTFChars(name, textArray);    }    return reinterpret_cast<jlong>(renderNode);}//RenderNode.h    RenderProperties mProperties;    //mStagingProperties记录的是修改但还没有提交的属性,存在该临时变量中    RenderProperties mStagingProperties;        //提交后把mStagingDisplayList赋值给mDisplayList    DisplayList mDisplayList;    //mStagingDisplayList记录已修改但还没提交的绘制指令，存在该临时变量中    DisplayList mStagingDisplayList;

各种绘制命令存储在RecordingCanvas

//RecordingCanvas.cpp...struct Scale final : Op {    static const auto kType = Type::Scale;    Scale(SkScalar sx, SkScalar sy) : sx(sx), sy(sy) {}    SkScalar sx, sy;    void draw(SkCanvas* c, const SkMatrix&) const { c->scale(sx, sy); }};struct Translate final : Op {    static const auto kType = Type::Translate;    Translate(SkScalar dx, SkScalar dy) : dx(dx), dy(dy) {}    SkScalar dx, dy;    void draw(SkCanvas* c, const SkMatrix&) const { c->translate(dx, dy); }};struct ClipPath final : Op {    static const auto kType = Type::ClipPath;    ClipPath(const SkPath& path, SkClipOp op, bool aa) : path(path), op(op), aa(aa) {}    SkPath path;    SkClipOp op;    bool aa;    void draw(SkCanvas* c, const SkMatrix&) const { c->clipPath(path, op, aa); }};...

RenderNode节点支持的属性类型有平移，旋转，缩放，透明度变换等

//RenderNode.h    enum DirtyPropertyMask {        GENERIC = 1 << 1,        TRANSLATION_X = 1 << 2,        TRANSLATION_Y = 1 << 3,        TRANSLATION_Z = 1 << 4,        SCALE_X = 1 << 5,        SCALE_Y = 1 << 6,        ROTATION = 1 << 7,        ROTATION_X = 1 << 8,        ROTATION_Y = 1 << 9,        X = 1 << 10,        Y = 1 << 11,        Z = 1 << 12,        ALPHA = 1 << 13,        DISPLAY_LIST = 1 << 14,    };

分析完构造和基本的属性后我们通过ThreadedRender的updateRootDisplayList看下Displaylist构建的流程

1)首先遍历更新子视图的DisplayList（通过View.RenderNode.beginRecording获取RecordingCanvas对象，进行各种操作记录，最后调用RootNode.endRecording把修改的displaylist暂存到RenderNode的StageingDisplayList，为下一步渲染做准备）

2)同样的操作对RootNode进行Ops记录

private void updateRootDisplayList(View view, DrawCallbacks callbacks) {               updateViewTreeDisplayList(view);        if (mRootNodeNeedsUpdate || !mRootNode.hasDisplayList()) {            RecordingCanvas canvas = mRootNode.beginRecording(mSurfaceWidth, mSurfaceHeight);            try {                final int saveCount = canvas.save();                canvas.translate(mInsetLeft, mInsetTop);                callbacks.onPreDraw(canvas);                canvas.enableZ();                canvas.drawRenderNode(view.updateDisplayListIfDirty());                canvas.disableZ();                callbacks.onPostDraw(canvas);                canvas.restoreToCount(saveCount);                mRootNodeNeedsUpdate = false;            } finally {                mRootNode.endRecording();            }        }    }

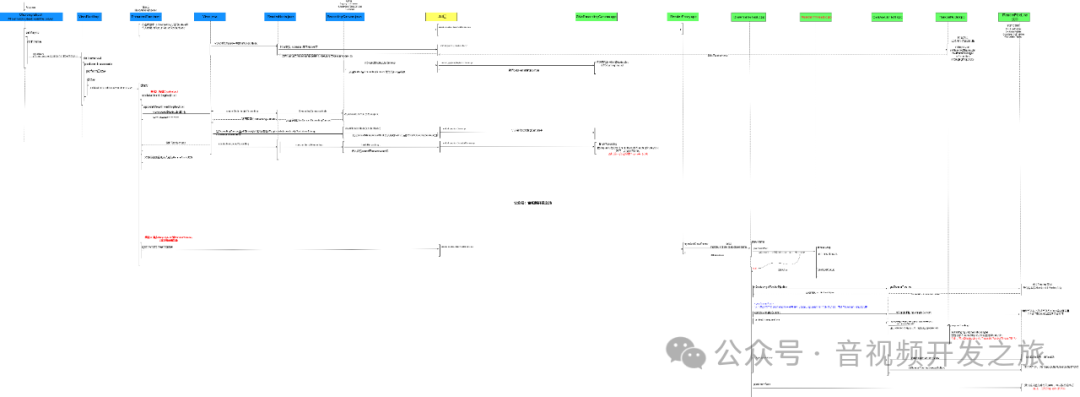

整体构建DisplayList流程图如下

2.2 渲染DisplayList

再回到ThreadedRenderer#draw方法，第二格阶段就是调用syncAndDrawFrame对UIThread构建的Displaylist进行同步到RenderThread线程并调用OpenGLES/Vulkan渲染管线进行GPU渲染

//ThreadedRenderer.javavoid draw(View view, AttachInfo attachInfo, DrawCallbacks callbacks) {    ...    //构建(重新创建或者更新)Displaylist    updateRootDisplayList(view, callbacks);    //渲染Displaylist    int syncResult = syncAndDrawFrame(choreographer.mFrameInfo);    ...}@SyncAndDrawResultpublic int syncAndDrawFrame(@NonNull FrameInfo frameInfo) {    return nSyncAndDrawFrame(mNativeProxy, frameInfo.frameInfo, frameInfo.frameInfo.length);}

在JNI层,通过RenderProxy进一步调用proxy->syncAndDrawFrame，RenderProxy是在ThreadedRenderer构造时被创建

//android_graphics_HardwareRenderer.cppstatic int android_view_ThreadedRenderer_syncAndDrawFrame(JNIEnv* env, jobject clazz,                                                          jlong proxyPtr, jlongArray frameInfo,                                                          jint frameInfoSize) {                                                                  //调用proxy->syncAndDrawFrame    RenderProxy* proxy = reinterpret_cast<RenderProxy*>(proxyPtr);    env->GetLongArrayRegion(frameInfo, 0, frameInfoSize, proxy->frameInfo());    return proxy->syncAndDrawFrame();}//ThreadedRenderer.java    public HardwareRenderer() {        ...        //native层创建RenderNode返回指针给到java层,创建javamRootNode对象        mRootNode = RenderNode.adopt(nCreateRootRenderNode());        mNativeProxy = nCreateProxy(!mOpaque, mRootNode.mNativeRenderNode);        ...    }

RenderProxy有3个重要的成员变量:mRenderThread,mContext (CanvasContext类型)和mDrawFrameTask,其中mRenderThread就是渲染线程,通过单例的方式创建，一个进程只有一个; CanvasContext是一个画布上下文,具体的绘制渲染都是通过它调用OpenGLES/Vulkan完成的; DrawFrameTask是一个用来执行渲染任务的Task.

//RenderProxy.cppRenderProxy::RenderProxy(bool translucent, RenderNode* rootRenderNode,                         IContextFactory* contextFactory)        : mRenderThread(RenderThread::getInstance()), mContext(nullptr) {    mContext = mRenderThread.queue().runSync([&]() -> CanvasContext* {        return CanvasContext::create(mRenderThread, translucent, rootRenderNode, contextFactory);    });    mDrawFrameTask.setContext(&mRenderThread, mContext, rootRenderNode,                              pthread_gettid_np(pthread_self()), getRenderThreadTid());}//RenderThread.cppRenderThread& RenderThread::getInstance() {    [[clang::no_destroy]] static sp<RenderThread> sInstance = []() {        sp<RenderThread> thread = sp<RenderThread>::make();        thread->start("RenderThread");        return thread;    }();    gHasRenderThreadInstance = true;    return *sInstance;}RenderThread::RenderThread()        : ThreadBase()        , mVsyncSource(nullptr)        , mVsyncRequested(false)        , mFrameCallbackTaskPending(false)        , mRenderState(nullptr)        , mEglManager(nullptr)        , mFunctorManager(WebViewFunctorManager::instance())        , mGlobalProfileData(mJankDataMutex) {    Properties::load();}//CanvasContext.cppCanvasContext* CanvasContext::create(RenderThread& thread, bool translucent,                                     RenderNode* rootRenderNode, IContextFactory* contextFactory) {    auto renderType = Properties::getRenderPipelineType();    switch (renderType) {        case RenderPipelineType::SkiaGL:            return new CanvasContext(thread, translucent, rootRenderNode, contextFactory,                                     std::make_unique<skiapipeline::SkiaOpenGLPipeline>(thread));        case RenderPipelineType::SkiaVulkan:            return new CanvasContext(thread, translucent, rootRenderNode, contextFactory,                                     std::make_unique<skiapipeline::SkiaVulkanPipeline>(thread));        default:            LOG_ALWAYS_FATAL("canvas context type %d not supported", (int32_t)renderType);            break;    }    return nullptr;}

继续回到RenderProxy::syncAndDrawFrame,它调用了mDrawFrameTask.drawFrame方法

int RenderProxy::syncAndDrawFrame() {    return mDrawFrameTask.drawFrame();}

DrawFrameTask进行postAndWait,加入到RenderThread的queue队列中,支持UIThread工作完成，接下来就交给RenderThread线程进行同步和渲染了

//DrawFrameTask.cppint DrawFrameTask::drawFrame() {    mSyncResult = SyncResult::OK;    postAndWait();    return mSyncResult;}void DrawFrameTask::postAndWait() {    ATRACE_CALL();    AutoMutex _lock(mLock);    //向RenderThread线程的Messagequeue post一个待执行任务    mRenderThread->queue().post([this]() { run(); });    //UI线程暂时进入wait等待状态    mSignal.wait(mLock);}

接下来进入到RenderThread线程继续执行DisplayList的同步和渲染

DrawFrameTask::run调用到CanvasContext的方法

IRenderPipeline是一个接口，实现类有SkiaCpuPipeline SkiaGpuPipeline SkiaVulkanPipeline SkiaOpenGLPipeline

//DrawFrameTask.cppCanvasContext* mContext;void DrawFrameTask::run() {    ...    // 获取渲染管线    IRenderPipeline* pipeline = mContext->getRenderPipeline();    {        TreeInfo info(TreeInfo::MODE_FULL, *mContext);        info.forceDrawFrame = mForceDrawFrame;        mForceDrawFrame = false;        //将UIThread构建的DisplayListOp绘制命令树,同步给RenderThread线程        canUnblockUiThread = syncFrameState(info);        ...    }    ...    //如果不阻塞UIThread,则唤醒UIThread,即DrawFrameTask::postAndWait中的wait    if (canUnblockUiThread) {        unblockUiThread();    }    if (CC_LIKELY(canDrawThisFrame)) {        //调用CanvasContext::draw进行绘制渲染        context->draw(solelyTextureViewUpdates);    }     if (pipeline->hasHardwareBuffer()) {        auto fence = pipeline->flush();        hardwareBufferParams.invokeRenderCallback(std::move(fence), 0);    }    ...}

DrawFrameTask::syncFrameState进行Displaylistops的同步到RenderThread线程

//DrawFrameTask.cppbool DrawFrameTask::syncFrameState(TreeInfo& info) {    ...    //确保EGL上下文和EGLSurface被正确设置为后面的OpenGLES渲染做准备    bool canDraw = mContext->makeCurrent();    mContext->unpinImages();    ...    mContext->setContentDrawBounds(mContentDrawBounds);    //调用CanvasContext::prepareTree 绘制命令树进行同步    mContext->prepareTree(info, mFrameInfo, mSyncQueued, mTargetNode);    ...    return info.prepareTextures;}//CanvasContext.cpp//CanvasContext::prepareTree 中递归调用个子View对应的RenderNode的prepareTreevoid CanvasContext::prepareTree(TreeInfo& info, int64_t* uiFrameInfo, int64_t syncQueued,                                RenderNode* target) {         ...         //同步Displaylist之前, 调用animaterContext->startFrame执行一些动画显示的准备工作         mAnimationContext->startFrame(info.mode);         //遍历RenderNode调用prepareTree,同步DisplayList到GPU         for (const sp<RenderNode>& node : mRenderNodes) {            node->prepareTree(info);         }         //同步Displaylist之后,调用animatorContext->runRemaingAnimation更新剩下的还未完成的动画         mAnimationContext->runRemainingAnimations(info);         ...}

RenderNode::prepareTree通过调用RenderNode::pushStagingDisplayListChanges 完成DisplayList的赋值同步，至此DisplaylistOps的同步完成

void RenderNode::pushStagingDisplayListChanges(TreeObserver& observer, TreeInfo& info) {    if (mNeedsDisplayListSync) {        mNeedsDisplayListSync = false;        damageSelf(info);        syncDisplayList(observer, &info);        damageSelf(info);    }}void RenderNode::syncDisplayList(TreeObserver& observer, TreeInfo* info) {    ...    mDisplayList = std::move(mStagingDisplayList);    ...}

完成的Displaylist和属性的同步,接下来再回到DrawFrameTask::run()方法中,调用CanvasContext->draw

//CanvasContext.cppvoid CanvasContext::draw(bool solelyTextureViewUpdates) {    ...    //调用渲染管线(可以是OpenGL/Vulkan),按照构建好的绘制渲染命令进行绘制渲染    IRenderPipeline::DrawResult drawResult;    drawResult = mRenderPipeline->draw(                frame, windowDirty, dirty, mLightGeometry, &mLayerUpdateQueue, mContentDrawBounds,                mOpaque, mLightInfo, mRenderNodes, &(profiler()), mBufferParams, profilerLock());    //将绘制渲染好的backbuffer和frontbuffer进行交换,给到surfaceflinger进行合成上屏                bool didSwap = mRenderPipeline->swapBuffers(frame, drawResult, windowDirty, mCurrentFrameInfo,                                                &requireSwap);                    }

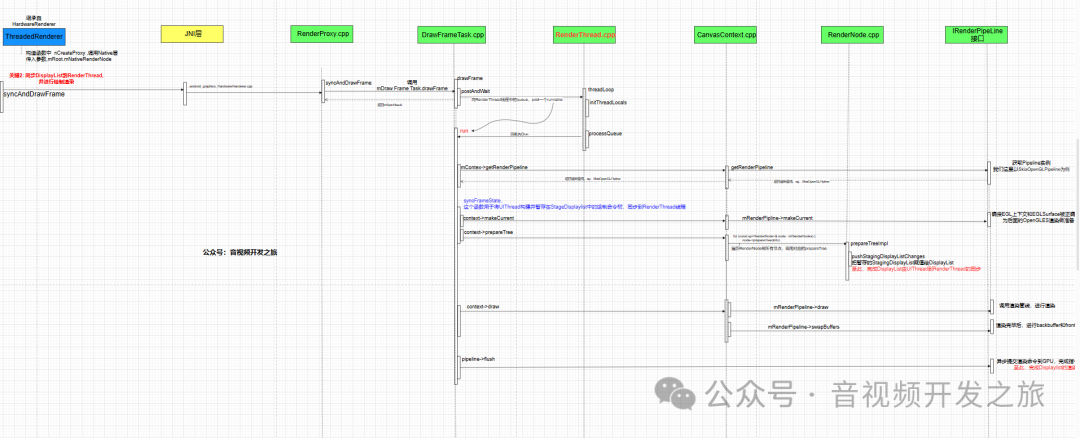

整体Displaylistops同步以及渲染的流程总结为下图

三、使用RenderThread提升动画流畅度

动画广义上可以分为基本的页面动画和复杂的动效。

基本的页面动画用于按钮点击、页面切换、视图显示隐藏等常见的交互操作。包含位置变换（Translation）、大小缩放（Scale）、角度旋转（Rotation）、透明度变换（Alpha），它们可以单独使用也可以组合使用；动效指更复杂和有表现力的动画效果，涉及时间轴控制，矢量图动画等，通常使用渲染库（如：Lottie，libpag等）

这里我们分析基本的页面动画，使用硬件加速提升动画的流畅度

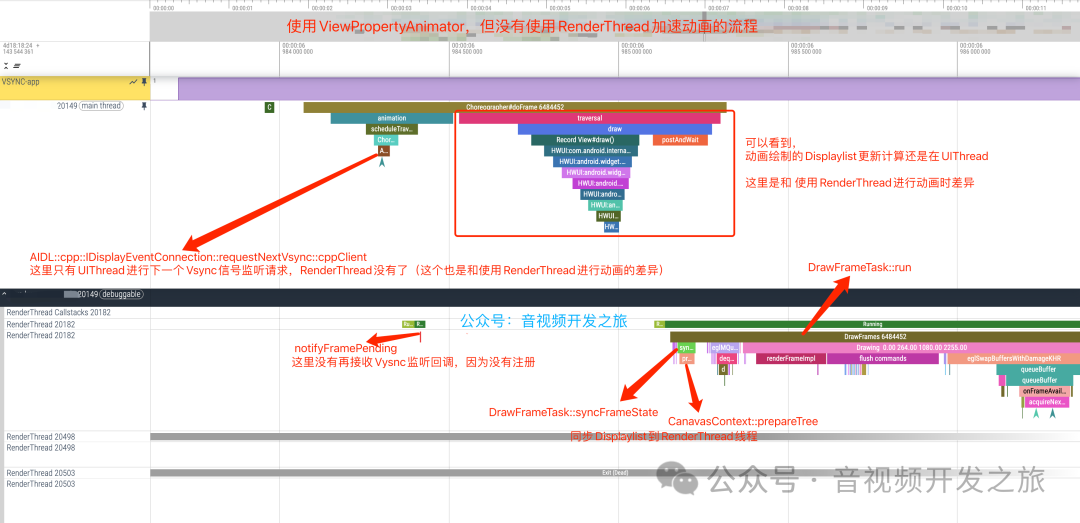

ViewPropertyAnimator对一些常见的属性（alpha、translation、scale、rorationo等）提供了GPU侧”变换“优化，由于属性动画不改变动画本身的绘制内容（背景、文本、位图等），只需要在CPU侧更新矩阵、属性等Displaylist信息（过程非常轻量级），而不是重现生成整份DisplayList，避免频繁的在CPU上重跑measure/layout/draw，减少CPU端的大量工作, GPU使用这些更新后的参数进行最终的合成。这里Displaylist的更新还是在UIThread线程执行，那么是否可以把动画的更新和渲染都在RenderThread上执行呐？这样可以更进一步解放CPU，特别是页面切换的场景，一边进行页面切换动画，一边进行界面的inflate和逻辑数据的填充，如果动画的displaylist构建或更新还在UIThread，容易造成页面切换的卡顿。通过 RenderThread 的并行处理，可以有效地提升动画的流畅度。把动画的更新和渲染都由 RenderThread 负责，避免了 UI 线程的阻塞。

ViewPropertyAnimator的使用

View view = findViewById(R.id.button);ViewPropertyAnimator animator = view.animate().scaleX(1).translationX(1).alpha(1);animator.start();

ViewPropertyAnimator的start调用了内部方法startAnimation

public void start() {    mView.removeCallbacks(mAnimationStarter);    startAnimation();}

ViewPropertyAnimator#startAnimation实现在Android API29前后有些变化，API29前，startAnimation内部会先通过ViewPropertyAnimatorRT处理,API29之后废弃删除,但是ViewPropertyAnimatorRT的内部实现还是很有参考意义，下面我们先对其进行分析,对应代码地址

https://android.googlesource.com/platform/frameworks/base/+/57caeb5/core/java/android/view/ViewPropertyAnimator.java

https://android.googlesource.com/platform/frameworks/base/+/57caeb5/core/java/android/view/ViewPropertyAnimatorRT.java

3.1 ViewPropertyAnimatorRT

public class ViewPropertyAnimator {          ......          /**          * A RenderThread-driven backend that may intercept startAnimation          */          private ViewPropertyAnimatorRT mRTBackend;          ......          private void startAnimation() {            //如果 mRTBackend不为空,且mRTBackend.startAnimation返回true,            //则表示使用了ViewPropertyAnimatorRT在RenderThread线程进行动画            if (mRTBackend != null && mRTBackend.startAnimation(this)) {                  return;              }              ......              ValueAnimator animator = ValueAnimator.ofFloat(1.0f);              ......              animator.start();          }          ......      }

ViewPropertyAnimatorRT#startAnimation,经过的canHandleAnimator(判断是否有监听以及是否支持硬件加速等)过滤后ViewPropertyAnimatorRT#doStartAnimation,实现如下

 private void doStartAnimation(ViewPropertyAnimator parent) {        //获取待处理动画的数量        int size = parent.mPendingAnimations.size();        long startDelay = parent.getStartDelay();        long duration = parent.getDuration();        TimeInterpolator interpolator = parent.getInterpolator();        ...        //遍历所有待处理的动画        for (int i = 0; i < size; i++) {            NameValuesHolder holder = parent.mPendingAnimations.get(i);            //RenderNodeAnimator是一个关键类,            //通过mapViewPropertyToRenderProperty方法,把View属性映射为RenderNodeAnimator的属性 (比如 ViewPropertyAnimator#TRANSLATION_X为0x0001,RenderNodeAnimator#TRANSLATION_X为0,把它们进行映射)            int property = RenderNodeAnimator.mapViewPropertyToRenderProperty(holder.mNameConstant);            //根据动画的起始值和变化值计算最终值            final float finalValue = holder.mFromValue + holder.mDeltaValue;            //根据RenderNodeAnimator的属性值property,动画的最终值初始化,延迟时间,持续时间以及插值器初始化RenderNodeAnimator            RenderNodeAnimator animator = new RenderNodeAnimator(property, finalValue);            animator.setStartDelay(startDelay);            animator.setDuration(duration);            animator.setInterpolator(interpolator);            //这个也是一个比较关键的方法,把RenderNodeAnimator对象设置给目标View            animator.setTarget(mView);            animator.start();            mAnimators[property] = animator;        }        parent.mPendingAnimations.clear();    }

下面我们看下 RenderNodeAnimator的构造函数和setTarget函数的实现

 //frameworks/base/graphics/java/android/graphics/animation/RenderNodeAnimator.java        public RenderNodeAnimator(int property, float finalValue) {        mRenderProperty = property;        mFinalValue = finalValue;        mUiThreadHandlesDelay = true;        init(nCreateAnimator(property, finalValue));    }        private void init(long ptr) {        mNativePtr = new VirtualRefBasePtr(ptr);    }        private static native long nCreateAnimator(int property, float finalValue);

可以看到java层的RenderNodeAnimator是native层RenderPropertyAnimator的封装

//android_graphics_animation_RenderNodeAnimator.cppstatic jlong createAnimator(JNIEnv* env, jobject clazz,        jint propertyRaw, jfloat finalValue) {    RenderPropertyAnimator::RenderProperty property = toRenderProperty(propertyRaw);    BaseRenderNodeAnimator* animator = new RenderPropertyAnimator(property, finalValue);    animator->setListener(&sLifecycleChecker);    return reinterpret_cast<jlong>( animator );}

我们继续分析RenderNodeAnimator#setTarget,最终在Native层RenderPropertyAnimator添加到AnimatorManager,AnimatorManager会检测动画是否完成,如果没有完成,RenderThread线程中监听onVsync事件回调,自动计算和渲染动画的下一帧

//frameworks/base/core/java/android/view/RenderNodeAnimator.java        public void setTarget(View view) {        mViewTarget = view;        setTarget(mViewTarget.mRenderNode);    }            private void setTarget(RenderNode node) {        ...        nSetListener(mNativePtr.get(), this);        mTarget = node;        mTarget.addAnimator(this);    }        //frameworks/base/graphics/java/android/graphics/RenderNode.java    /** @hide */    public void addAnimator(RenderNodeAnimator animator) {        ...        nAddAnimator(mNativeRenderNode, animator.getNativeAnimator());        mAnimationHost.registerAnimatingRenderNode(this, animator);    }        //android_graphics_RenderNode.cpp    static void android_view_RenderNode_addAnimator(JNIEnv* env, jobject clazz, jlong renderNodePtr,        jlong animatorPtr) {    RenderNode* renderNode = reinterpret_cast<RenderNode*>(renderNodePtr);    RenderPropertyAnimator* animator = reinterpret_cast<RenderPropertyAnimator*>(animatorPtr);    renderNode->addAnimator(animator);   }      //frameworks/base/libs/hwui/RenderNode.cpp   void RenderNode::addAnimator(const sp<BaseRenderNodeAnimator>& animator) {    //把动画设置到目标View关联的RenderNode对象的AnimatorManager    mAnimatorManager.addAnimator(animator);}

我们再回到Java层的RenderNode#addAnimator,分析mAnimationHost.registerAnimatingRenderNode(this, animator)

会调用到ViewRootImpl#registerAnimatingRenderNode方法,将参数animator描述的RenderNode注册到RenderThread中,以便RenderThread知道哪些RenderNode有新的动画需要显示

//ViewRootImpl.javapublic void registerAnimatingRenderNode(RenderNode animator) {        ...        mAttachInfo.mThreadedRenderer.registerAnimatingRenderNode(animator);        ...}//ThreadedRenderer.java/** @hide */public void registerAnimatingRenderNode(RenderNode animator) {    nRegisterAnimatingRenderNode(mRootNode.mNativeRenderNode, animator.mNativeRenderNode);}//frameworks/base/core/jni/android_graphics_HardwareRenderer.cppstatic void android_view_ThreadedRenderer_registerAnimatingRenderNode(JNIEnv* env, jobject clazz,        jlong rootNodePtr, jlong animatingNodePtr) {    RootRenderNode* rootRenderNode = reinterpret_cast<RootRenderNode*>(rootNodePtr);    RenderNode* animatingNode = reinterpret_cast<RenderNode*>(animatingNodePtr);    //将animatingNode描述的RenderNode注册到RootRenderNode    rootRenderNode->attachAnimatingNode(animatingNode);}

保存在mPendingAnimatingRenderNodes这个Vector中的RenderNode,会在下一帧被渲染时得到处理,

r<sp<RenderNode> > mPendingAnimatingRenderNodes;void RootRenderNode::attachAnimatingNode(RenderNode* animatingNode) {    mPendingAnimatingRenderNodes.push_back(animatingNode);}

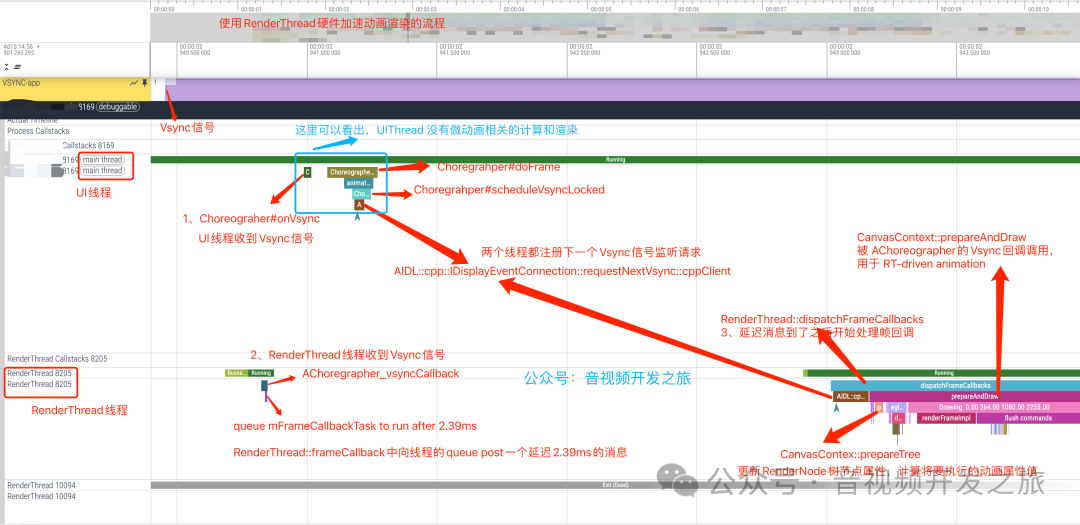

RenderThread在渲染下一帧时,会调用CanvasContext::prepareTree将Displaylist同步到RenderThread线程,在内部实现中会先调用AnimationContext->startFrame进行动画显示的准备工作,然后同步Displaylist,再调用AnimationContext->runRemainingAnimations执行剩余的还未完成的动画

//CanvasContext.cppvoid CanvasContext::prepareTree(TreeInfo& info, int64_t* uiFrameInfo, int64_t syncQueued,                                RenderNode* target) {         ...         //同步Displaylist之前, 调用animaterContext->startFrame执行一些动画显示的准备工作         mAnimationContext->startFrame(info.mode);         //遍历RenderNode调用prepareTree,同步DisplayList到RenderThread线程         for (const sp<RenderNode>& node : mRenderNodes) {            node->prepareTree(info);         }         //同步Displaylist之后,调用animatorContext->runRemaingAnimation更新剩下的还未完成的动画(其实就是计算动画的下一帧参数,应用到目标RenderNode上)         mAnimationContext->runRemainingAnimations(info);         ...}

AnimationContext中startFrame和runRemainingAnimations的实现如下

//frameworks/base/libs/hwui/AnimationContext.cppvoid AnimationContext::startFrame(TreeInfo::TraversalMode mode) {    AnimationHandle* head = mNextFrameAnimations.mNextHandle;    if (head) {        mNextFrameAnimations.mNextHandle = nullptr;        //将下一帧的AnimationHandle赋值给mCurrentFrameAnimations        mCurrentFrameAnimations.mNextHandle = head;        head->mPreviousHandle = &mCurrentFrameAnimations;    }    mFrameTimeMs = ns2ms(mClock.latestVsync());}void AnimationContext::runRemainingAnimations(TreeInfo& info) {    while (mCurrentFrameAnimations.mNextHandle) {        AnimationHandle* current = mCurrentFrameAnimations.mNextHandle;        //通过mCurrentFrameAnimations当前帧动画获取AnimatorManager,然后执行pushstaging和animateNoDamage,进行下一帧动画参数的计算        AnimatorManager& animators = current->mRenderNode->animators();        animators.pushStaging();        animators.animateNoDamage(info);    }}

到此流程基本分析完毕,那么我们该如何使用ViewPropertyAnimatorRT把动画交给RenderThread处理呐?

new一个ViewPropertyAnimatorRT对象,然后设置ViewPropertyAnimator中的mRTBackend就可以,但ViewPropertyAnimatorRT是包保护级,可以通过反射获取并构造

//通过反射,创建对应的View的ViewPropertyAnimatorRT    private static Object createViewPropertyAnimatorRT(View view) {        try {                        Class<?> animRtClazz = Class.forName("android.view.ViewPropertyAnimatorRT");            Constructor<?> animRtConstructor = animRtClazz.getDeclaredConstructor(View.class);            animRtConstructor.setAccessible(true);            Object animRt = animRtConstructor.newInstance(view);                       return animRt;        } catch (Exception e) {            Log.d(TAG, "创建ViewPropertyAnimatorRT出错,错误信息:" + e.toString());                        return null;        }    }        //然后把create的ViewPropertyAnimatorRT对象设置给ViewPropertyAnimator的mRTBackend    private static void setViewPropertyAnimatorRT(ViewPropertyAnimator animator, Object rt) {        try {            Class<?> animClazz = Class.forName("android.view.ViewPropertyAnimator");            Field animRtField = animClazz.getDeclaredField("mRTBackend");            animRtField.setAccessible(true);            animRtField.set(animator, rt);        } catch (Exception e) {            Log.d(TAG, "设置ViewPropertyAnimatorRT出错,错误信息:" + e.toString());        }    }

使用方法如下所示

ViewPropertyAnimator animator = view.animate().scaleX(2).setDuration(1000);animatorRT = createViewPropertyAnimatorRT(view);setViewPropertyAnimatorRT(animator,animatorRT)animator.start()

3.2 CanvasProperty+RenderNodeAnimator

understanding-the-renderthread(https://medium.com/@workingkills/understanding-the-renderthread-4dc17bcaf979) 这篇文章提供了另一种思路,不依赖于ViewPropertyAnimatorRT，直接根据RenderNodeAnimator和CanvasProperty对Animator进行硬件加速

基本使用如下:

private void initialiseAnimation(Canvas canvas) {        float width = getWidth();        float height = getHeight();        float initialRadius = 0f;        float targetRadius = Math.min(width, height) / 2f;        radiusProperty = RenderThread.createCanvasProperty(canvas, initialRadius, True);        if (radiusAnimator != null) {            radiusAnimator.cancel();        }        //这里返回的Animator,如果是在硬件加速的情况下就是RenderNodeAnimator        radiusAnimator = RenderThread.createFloatAnimator(this, canvas, radiusProperty, targetRadius);        radiusAnimator.setInterpolator(new LinearInterpolator());        radiusAnimator.setDuration(animationDurationMillis);        radiusAnimator.start();    }

自定义RenderThread.java类,通过代理方式兼容软件计算渲染动画和硬件计算渲染动画

实现一些类似createCanvasProperty方法,把基本类型转为CanvasProperty包装的对象

实现一些类似createFloatAnimator方法,生成Animator对象

public final class RenderThread {    ...    public static void init(boolean skipAndroidVersionCheck) {        RenderThreadDelegate delegate = DELEGATE;        if (delegate == null || !delegate.isSupported()) {            //RenderThreadMethods通过反射方式获取DisplayListCanvas,CanvasProperty和RenderNodeAnimator类中的方法            RenderThreadMethods methods = RenderThreadMethods.create(skipAndroidVersionCheck);            if (methods != null) {                DELEGATE = new RenderThreadDelegateHw(methods);            } else {                DELEGATE = new RenderThreadDelegate();            }        }    }            @NonNull    public static CanvasProperty<Float> createCanvasProperty(@NonNull Canvas canvas, float initialValue, boolean useRenderThread) {        return DELEGATE.createCanvasProperty(canvas, initialValue, useRenderThread);    }        public static void setAnimatorTarget(@RenderNodeAnimator @NonNull Animator animator, @DisplayListCanvas @NonNull Canvas target) {        DELEGATE.setTarget(animator, target);    }        public static Animator createFloatAnimator(            @NonNull View view,            @NonNull Canvas canvas,            @NonNull CanvasProperty<Float> property,            float targetValue) {        return DELEGATE.createFloatAnimator(view, canvas, property, targetValue);    }    ...}

RenderThreadMethods通过反射方式获取DisplayListCanvas,CanvasProperty和RenderNodeAnimator的类方法和属性

final class RenderThreadMethods {    static RenderThreadMethods create(boolean skipAndroidVersionCheck) {        ...        try {            ClassLoader classLoader = RenderThreadMethods.class.getClassLoader();            Class<?> displayListCanvas = loadDisplayListCanvasClassOrEquivalent(sdk, classLoader);            Class<?> canvasProperty = loadCanvasPropertyClass(classLoader);            Class<Animator> renderNodeAnimatorClass = loadRenderNodeAnimatorClass(classLoader);            Method displayListCanvas_drawRoundRect = getDisplayListCanvasDrawRoundRectMethod(displayListCanvas, canvasProperty);            Method canvasProperty_createFloat = getCanvasPropertyCreateFloatMethod(canvasProperty);            Constructor<Animator> renderNodeAnimator_float = getRenderNodeAnimatorFloatConstructor(canvasProperty, renderNodeAnimatorClass);            Method renderNodeAnimator_setTarget = getRenderNodeAnimatorSetTargetMethod(renderNodeAnimatorClass);            ...            return new RenderThreadMethods(                    displayListCanvas,                    displayListCanvas_drawCircle,                    displayListCanvas_drawRoundRect,                    canvasProperty_createFloat,                    canvasProperty_createPaint,                    renderNodeAnimator_float,                    renderNodeAnimator_paint,                    renderNodeAnimator_setTarget,                    renderNodeAnimator_paintField_strokeWidth,                    renderNodeAnimator_paintField_alpha);        } catch (Exception e) {            logW("Error while getting render thread methods.", e);            return null;        }    }            public void setTarget(@RenderNodeAnimator @NonNull Animator animator, @DisplayListCanvas @NonNull Canvas target) {        //noinspection TryWithIdenticalCatches        try {            renderNodeAnimator_setTarget.invoke(animator, target);        } catch (IllegalAccessException e) {            throw new RuntimeException(e);        } catch (InvocationTargetException e) {            throw new RuntimeException(e);        }    }        }

下面我们看下使用硬件GPU进行动画计算和渲染的实现(RenderThreadDelegateHw.java)

主要还是做几件事情:

1. 构造HardwareCanvasProperty

2. 调用RenderThreadMethods中的反射方法创建RenderNodeAnimator

3. 建立View(最终为RenderNode)和RenderNodeAnimator之间的关系

final class RenderThreadDelegateHw extends RenderThreadDelegate {    private final RenderThreadMethods renderThread;        RenderThreadDelegateHw(@NonNull RenderThreadMethods renderThread) {        this.renderThread = renderThread;    }        public CanvasProperty<Float> createCanvasProperty(@NonNull Canvas canvas, float initialValue, boolean useRenderThread) {        CanvasProperty<Float> hw = null;        if (useRenderThread && isDisplayListCanvas(canvas)) {            hw = createHardwareCanvasProperty(initialValue);        }        if (hw != null) {            return hw;        } else {            return createSoftwareCanvasProperty(initialValue);        }    }        protected HardwareCanvasProperty<Float> createHardwareCanvasProperty(float initialValue) {        return new HardwareCanvasProperty<>(renderThread.createCanvasProperty(initialValue));    }    ...    protected Animator createHardwareFloatAnimator(            @DisplayListCanvas @Nullable Canvas canvas, @NonNull HardwareCanvasProperty<Float> property, float targetValue) {        Animator animator = renderThread.createFloatRenderNodeAnimator(property.getProperty(), targetValue);        if (canvas != null) {            setTarget(animator, canvas);        }        return animator;    }        @Override    public void setTarget(@RenderNodeAnimator @NonNull Animator animator, @DisplayListCanvas @NonNull Canvas target) {        renderThread.setTarget(animator, target);    }    ...}

最终setTarget调用到RenderNodeAnimator的setTarget方法,进行RenderNode和RenderNodeAnimator的监听绑定

最终调用到Native层AnimatorManager.cpp

    public final void setTarget(RecordingCanvas canvas) {        setTarget(canvas.mNode);    }    protected void setTarget(RenderNode node) {       ...        nSetListener(mNativePtr.get(), this);        mTarget = node;        mTarget.addAnimator(this);    }    //frameworks/base/libs/hwui/RenderNode.cpp   void RenderNode::addAnimator(const sp<BaseRenderNodeAnimator>& animator) {        mAnimatorManager.addAnimator(animator);    }

然后可以借鉴ViewPropertyAnimatorRT#doStartAnimation的实现,对ViewPropertyAnimator(不论是API29之前还是之后)进行硬件加速动画

private void doStartAnimation(ViewPropertyAnimator parent) {        //这里改为反射方式获取mPendingAnimations        int size = parent.mPendingAnimations.size();        long startDelay = parent.getStartDelay();        long duration = parent.getDuration();        TimeInterpolator interpolator = parent.getInterpolator();        ...        //遍历所有待处理的动画        for (int i = 0; i < size; i++) {            //这里改为反射方式获取mPendingAnimations            NameValuesHolder holder = parent.mPendingAnimations.get(i);            //RenderNodeAnimator是一个关键类,            //这里也改为通过反射方式调用mapViewPropertyToRenderProperty            int property = RenderNodeAnimator.mapViewPropertyToRenderProperty(holder.mNameConstant);            //根据动画的起始值和变化值计算最终值            final float finalValue = holder.mFromValue + holder.mDeltaValue;            //通过反射方式构造RenderNodeAnimator并调用对应的set方法            RenderNodeAnimator animator = new RenderNodeAnimator(property, finalValue);            animator.setStartDelay(startDelay);            animator.setDuration(duration);            animator.setInterpolator(interpolator);            animator.setTarget(mView);            animator.start();            mAnimators[property] = animator;        }        parent.mPendingAnimations.clear();    }
