基于PySimpleGUI和VXI11的示波器小助手开发项目

1、项目描述

（1）开发一个工具，可以使计算机通过网线操控示波器，完成指令下发、保存截图、运行脚本等功能；

（2）环境配置：windows10 PC、Tek示波器（兼容3k、5k系列）；

（3）使用vxi11完成示波器的通信等操作、使用PySimpleGUI开发工具界面；

（4）对tekvisa的原始指令进行二次封装，提高编写脚本的效率；

2、原理介绍

（1）VISA、e*Scope与Socket

有三种方式可以建立电脑与示波器之间的连接，分别是visa、escope和socket。

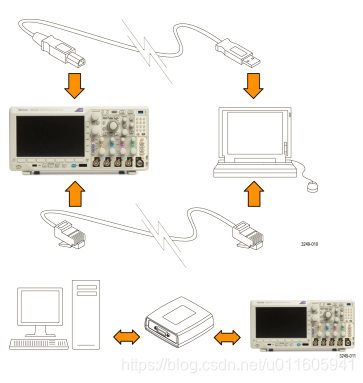

visa是Virtual Instrument Software Architecture的缩写，是一套由NI主导的，定义了设备和计算机之间的通信方式的协议。目前主流的设备厂商一般都会有基于VISA所封装好的库，例如tek的有tekVisa等。这些封装库定义了设备和计算机之间的会话连接、资源访问、信息交互等方式，可以很方便的实现PC和OSC之间的交互。需要注意的是，visa的封装已经做到了接口无关，计算机可以使用多种接口（GPIB、USB、LAN、Serial等）完成和设备的交互。而剩下两种都是通过网线做交互的。
