Matlab2016将simulink中scope波形导入gui的axes中的方法

最新推荐文章于 2023-08-21 09:00:56 发布
置顶 最新推荐文章于 2023-08-21 09:00:56 发布
阅读量1.2w 收藏 69
点赞数 9
文章标签： simulink gui
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/yunsayuan2270/article/details/80642485
版权
本文介绍了如何将Matlab Simulink仿真后的scope波形数据导入到GUI的axes中显示。通过设置scope的Logging选项，将波形数据保存到工作区，然后转换为全局变量供GUI使用，最后在GUI的坐标轴上利用plot函数绘制波形。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在simulink仿真完成后，双击scope，打开菜单view中的Configuration Properties。

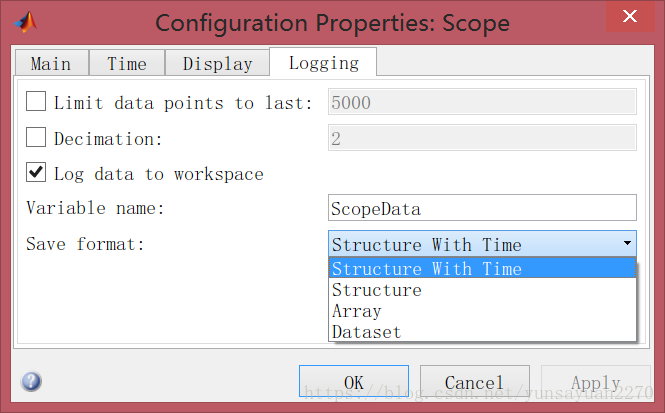

将logging中的Log data to workspace勾上，即先把波形信息存入matlab工作区中，可以通过Variable name改变数据变量名，Save format默认为Dataset，如果希望存成矩阵形式可改为Array，对于一个在示波器中用多个坐标系显示波形的情况，可以将存储形式改为Structure With Time。

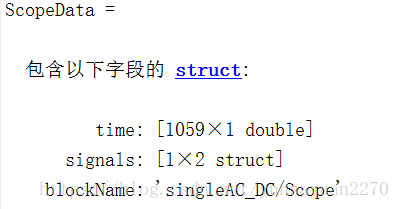

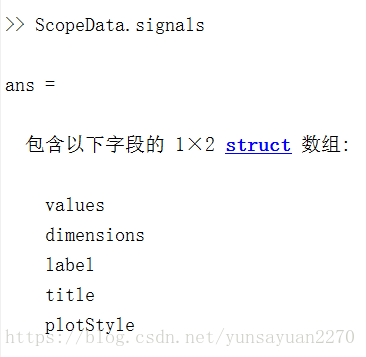

确定后再次运行仿真，可以看到Workspace中多出了存进去的变量。

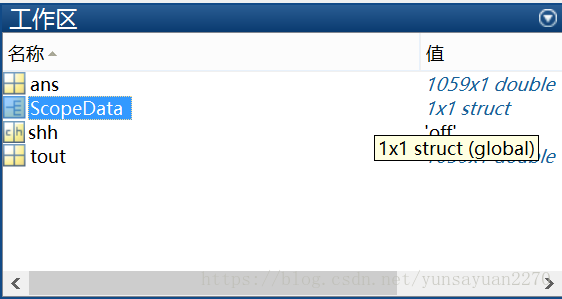

为了使gui能够调用该变量，可以将其声明为全局变量，在命令行中输入：

global ScopeData %使变量成为全

最低0.47元/天 解锁文章
