SX126x-电源模块介绍

最新推荐文章于 2024-06-04 13:43:25 发布

只想.静静

最新推荐文章于 2024-06-04 13:43:25 发布

阅读量1.4k

点赞数 2

分类专栏： LoRa技术文章标签： lora 物联网

本文链接：https://blog.csdn.net/u011638175/article/details/121769399

版权

LoRa技术专栏收录该内容

9 篇文章

订阅专栏

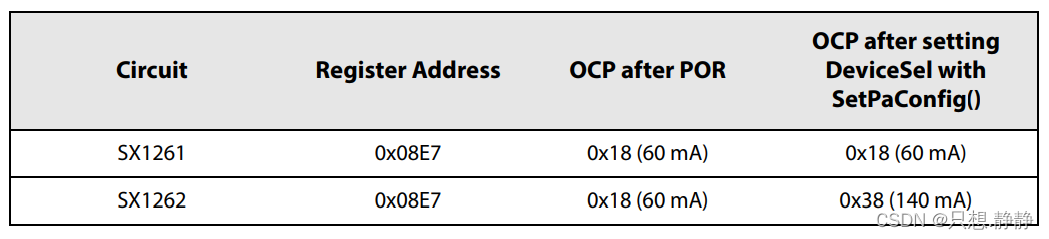

本文详细介绍了SX126x芯片的电源输入配置，包括低功耗MCU场景下的供电方案，DC-DC和LDO两种电源模式的工作原理及电路设计。重点阐述了DC-DC模式下的过电流保护机制，并对比了SX1261与SX1262在电源输入上的差异。电路设计部分提供了SX1261的DC-DC和LDO两种方式的具体实现。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

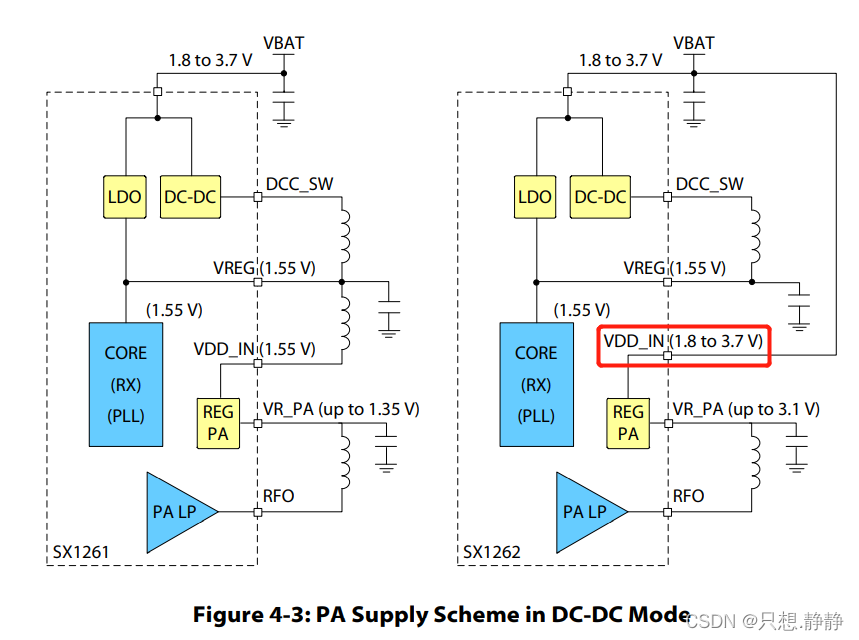

6.3 DC-DC下SX1261和SX1262差别

1 前言

SX126x芯片内部可以选择2种电源模式：DC-DC或者LDO。每种模式需相应的电路设计和命令配置。官方建议使用更高效的DC-DC供电方式，在该方式下LDO依旧工作，具体内容在后续会介绍到。

同时射频供电和IO供电可灵活使用，满足不同使用场景。

2 电源输入

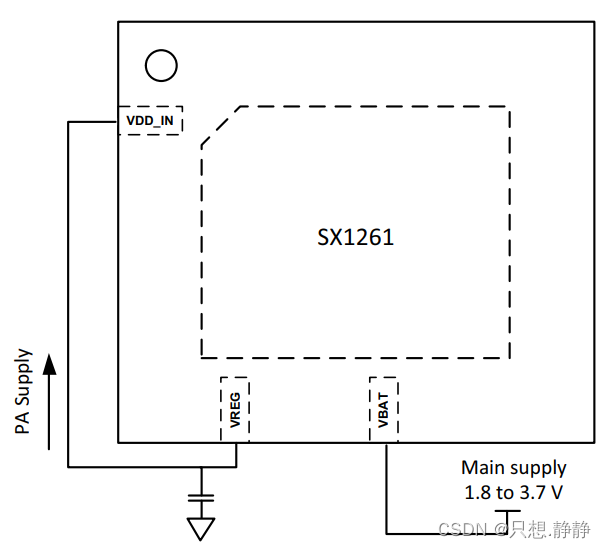

芯片有2个电源引脚，一个是用于射频收发的VABT，另一个是用于接口（SPI,DIOS,BUSY）IO电平的VBAT_IO。两个电源输入可单独供电，也可连在一起使用。

PS：需要满足的条件 VABT ≥ VBAT_IO

2.1 低功耗MCU场景

由于发射功率原因，需要VBAT电压为3.3V，同时由于低功耗需求，使用的是1.8V的MCU来控制SX126x。此时就可以使用如下供电方案：

VBAT直接使用电池3.3V供电
MCU和VBAT_IO同时使用1.8V供电

3 配置命令

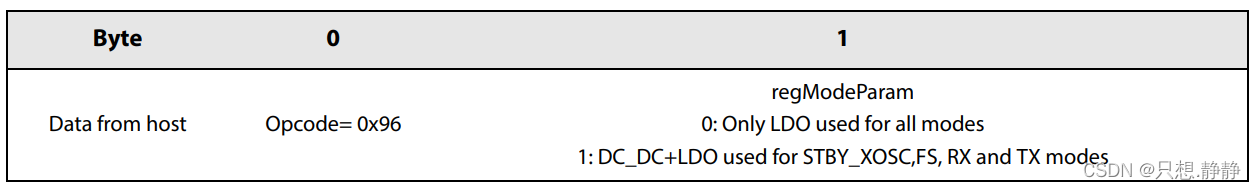

使用SetRegulatorMode()命令进行电源模式选择

        regModeParam：

                0 - 只有LDO供电方式

                1 - DC-DC供电方式，同时LDO也打开（后面描述DC-DC时详细解释）

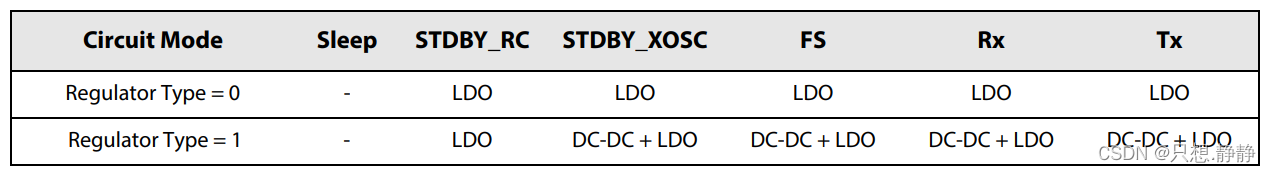

不同配置和工作模式下的供电方案

PS：需注意，该命令只能在STDBY_RC工作模式下使用。看Semtech官方代码如何使用

void RadioInit( RadioEvents_t *events )
{
    ...
    //在使用之前先切换至STDBY_RC模式
    SX126xSetStandby( STDBY_RC );
    SX126xSetRegulatorMode( USE_DCDC );
    ...
}
