Part 1 频率响应

理想的放大电路，能够对所有频段的信号保持一致的放大增益。然而在现实中，放大电路仅能对特定频段内的信号实现一致放大。放大电路的频率响应，便是用来描述当输入信号的频率发生变化时，其输出增益的相应变化情况。频率响应通常以图表形式呈现，展示出放大器的增益（一般以分贝，即 dB 为单位）随频率的变化态势。分贝（dB）是贝尔（B）的十分之一，属于常用的非线性单位，主要用于测量增益，其定义为20log10(A)，在图表中，十进制增益 A 被绘制在纵轴（y 轴）上。


其中：

上限截止频率（fH）：在高频段，由于晶体管的结电容、布线电容等因素的影响，放大电路的增益会随着频率的升高而下降。当增益下降到最大增益的\(0.707\)倍时，对应的频率就是上限截止频率。从信号处理的角度看，超过\(f_H\)的高频信号，其放大效果会大打折扣，信号的幅度会被明显削弱，并且可能会出现相位失真等问题。比如在音频放大电路中，如果输入信号包含了高于\(f_H\)的高频成分，那么这些高频声音信号就不能被很好地放大，会导致输出声音中高频部分的音量变小、音色变闷等情况。
下限截止频率（fL）：在低频段，耦合电容、旁路电容等元件的电抗会随着频率的降低而增大，这会导致信号在这些元件上的压降增加，从而使放大电路的增益下降。当增益下降到最大增益的\(0.707\)倍时，对应的频率就是下限截止频率。低于\(f_L\)的低频信号，放大电路对其放大能力也会变弱。例如在一些视频信号放大电路中，如果存在低于\(f_L\)的低频成分，可能会导致图像出现暗部细节丢失、对比度下降等问题。

这两个参数定义了放大电路的带宽（ BW ），(BW = fH - fL)是衡量放大电路性能的一个重要指标。它决定了放大电路能够不失真地放大信号的频率范围。

Part 2 共射极放大电路

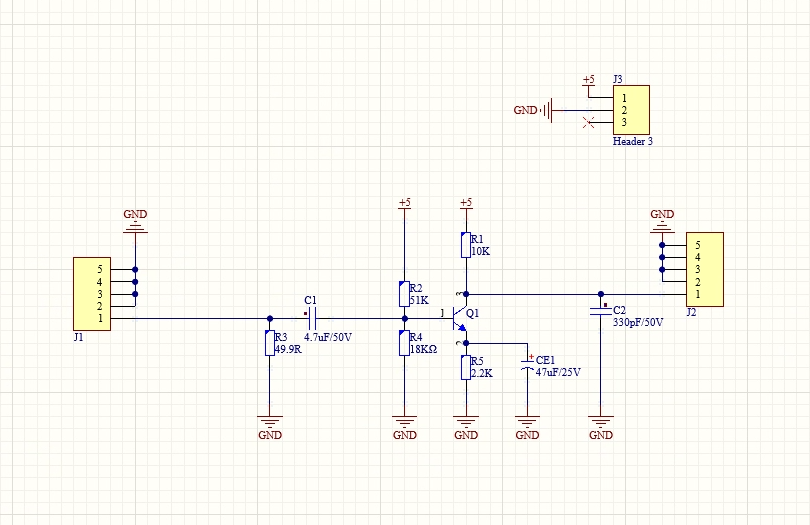

下图是一个三极管共射极放大电路的原理图：


其中：

在共级放大电路中，R1 和 R2 构成电阻分压网络。其工作原理是，通过对电源电压进行分压，为三极管的基极提供一个合适的偏置电压。这样一来，无论输入信号如何变化，三极管都能始终保持在打开状态，从而确保放大电路能够正常工作。
RE 作为负反馈电阻，在电路中起着关键作用。一方面，它通过负反馈机制，稳定了电路的静态工作点，减小了温度变化、电源波动等因素对电路工作状态的影响。另一方面，通过合理设置 RE 的阻值，可以确定电路的静态放大倍数。并且，由于负反馈的引入，使得电路的放大倍数主要取决于反馈电阻 RE 与其他相关电阻的比值，而与所使用的三极管的具体类型和参数的关联性降低，即放大倍数不会因为三极管类型的不同而产生明显变化，增强了电路放大倍数的稳定性和一致性。
旁路电容 CE 与负反馈电阻 RE 并联。在交流信号的作用下，根据电容的特性，其对交流信号呈现低阻抗。所以，交流信号能够通过 CE 顺利对地短路，相当于在交流通路中，CE 把负反馈电阻 RE 旁路掉了。这样一来，原本因 RE 存在而引入的交流负反馈作用被削弱，从而提高了交流信号的放大倍数，提升了电路对交流信号的放大能力。
与典型的共射极放大电路不同，该电路中的输出电容 C1 进行了接地处理。它与电阻 RC 共同构成了低通滤波电路。在电路中，高频信号经过 C1 和 RC 组成的低通滤波网络时，由于电容 C1 对高频信号的容抗较小，高频信号更容易通过电容 C1 流向地，从而使得输出信号中的高频成分被衰减，起到了对高频信号进行限制的作用，让输出信号中主要保留低频成分。

Part 3 静态测量

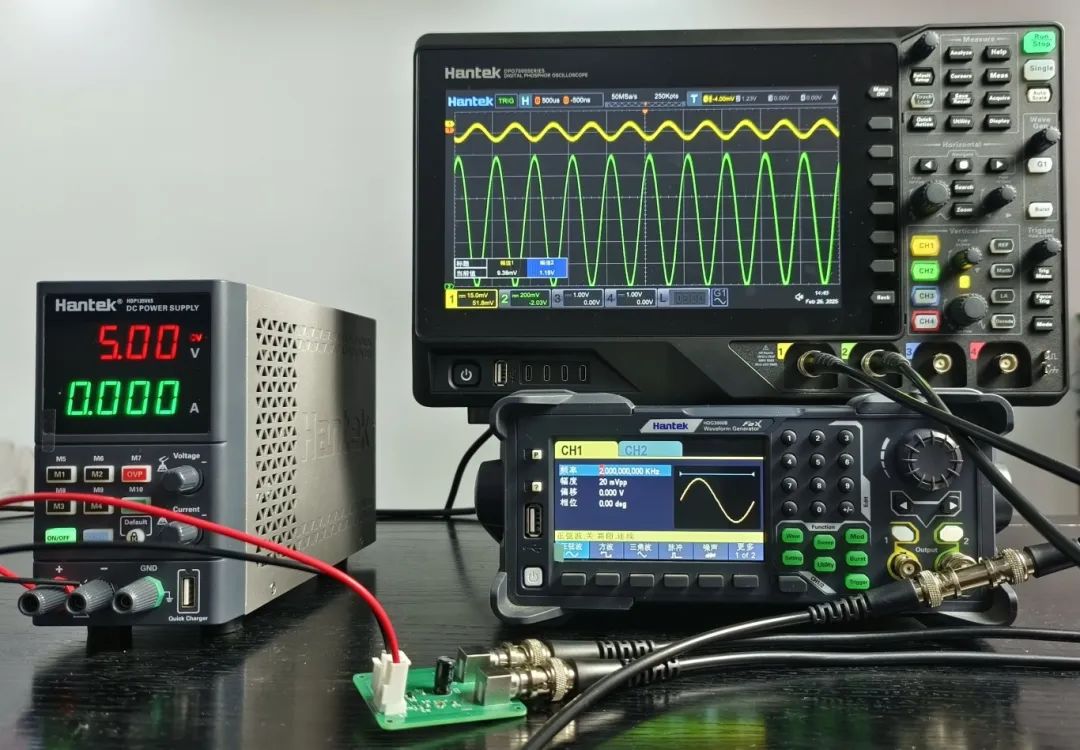

接通电源，不接输入信号，测量电路的静态参数如下：

其中：

基极电压：1.28 V
发射极电压：0.692 V
集电极电压：1.87 V

进而推断出:

集电极电流：Ic = 313uA

Part 4 计算频率响应

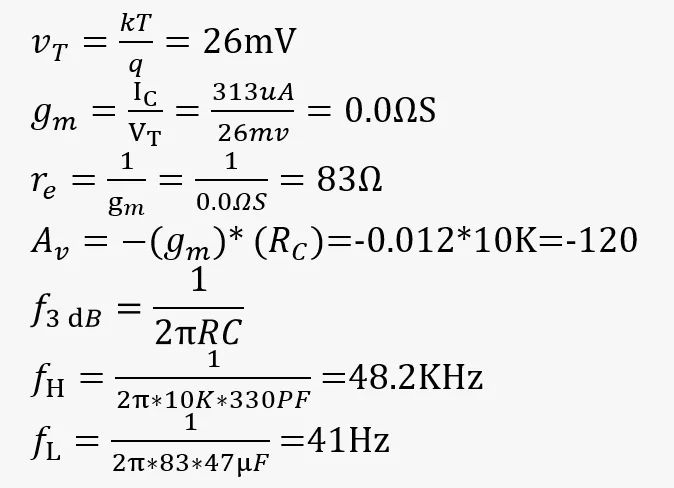

我们进一步计算如下：


其中：

VT 是热电压。其中 k 是玻尔兹曼（Boltzmann ）常数。q 是库伦电荷常量。T 是开尔文温度，室温下开尔文温度为 300，由于其他两个常量极小，温度微小的变化对 VT 的影响不大，一般将热电压简单地用常数 26 mV 计算。
gm 是跨导。它代表单位基极-发射极电压（Vbe）变化时集电极电流（Ic）的变化量。它描述了晶体管将基极-发射极结的电压变化转换为集电极处电流变化的能力。本例计算结果为 0.012 S。

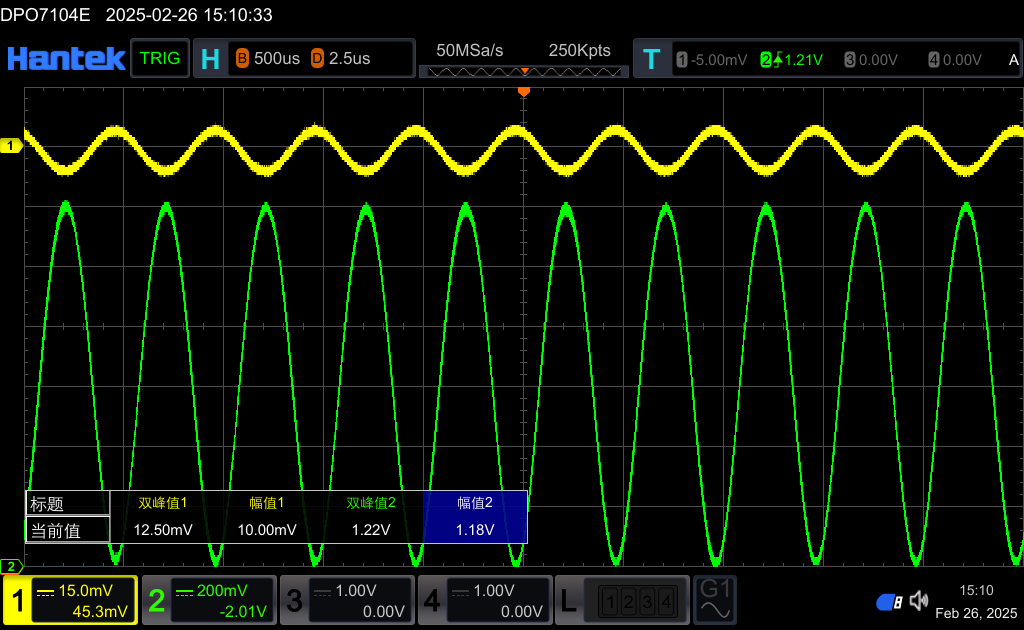

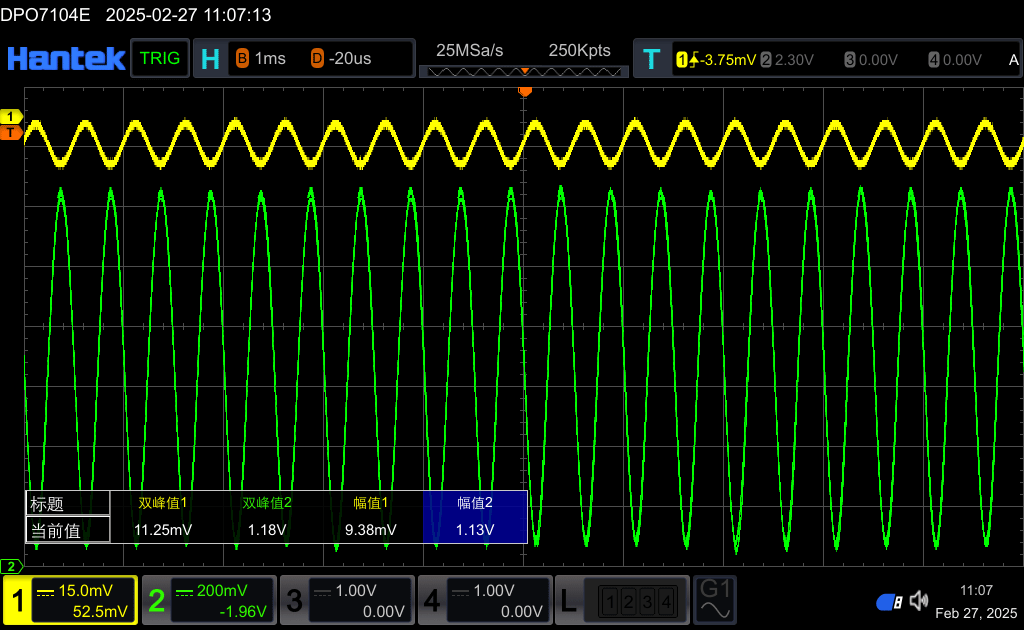

Av 是电压增益，可以由输出电压变化除以输入电压变化得到。由于输出电压的变化等于集电极电流的变化乘以负载电阻 (Rc)，因此电压增益为 gm*Rc。本例计算结果为 120 倍。
re 是三极管发射区体电阻。re 等于 gm 的倒数。本例计算结果为 83 Ω。

gm 是晶体管的小信号跨导。它代表小信号时基极发射极电压的变化对集电极电流的影响。gm 可以通过集电极偏置电流 Ic 除以 vt 来粗略计算。因此，很容易计算出共发射极放大器的小信号电压增益。电压增益是小信号输出电压变化除以输入电压变化。由于输出电压的变化等于集电极电流的变化乘以负载电阻 (Rc)，因此小信号增益为 gm*Rc。

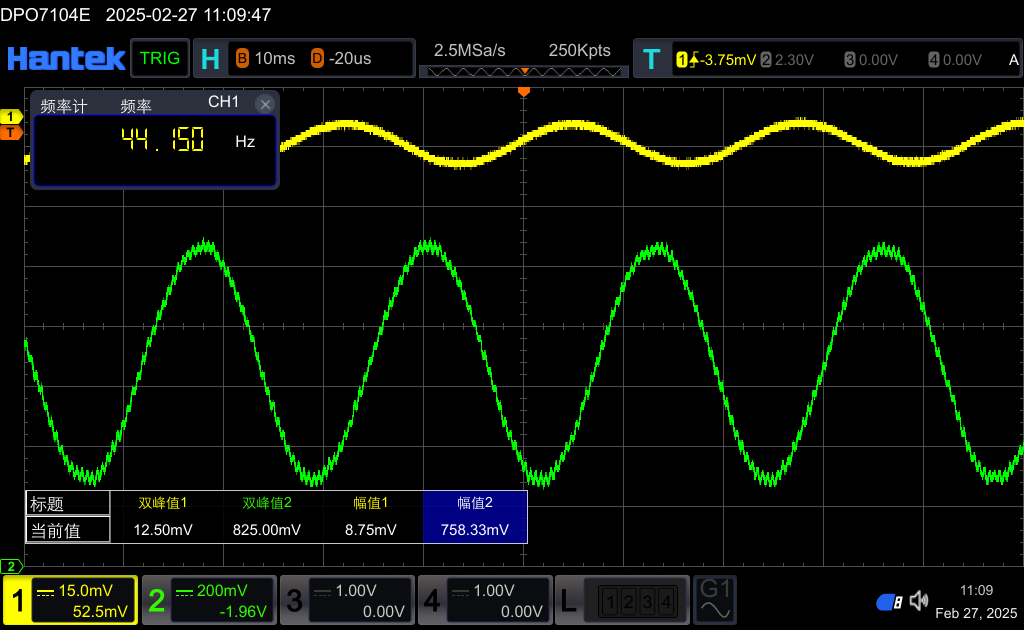

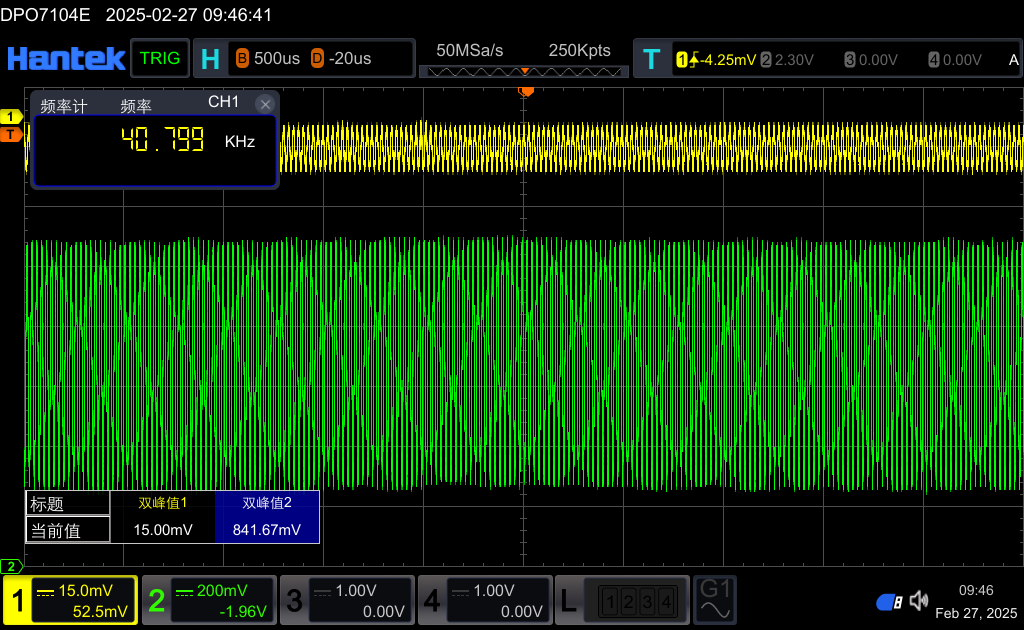

基于以上结果，我们计算出上下限截止频率如下：
