visio中自己绘制的图形填充颜色

在使用visio画图时经常需要根据自己需求绘制不规则图形，关于这类图形的颜色填充说明如下：

（1）准备工作

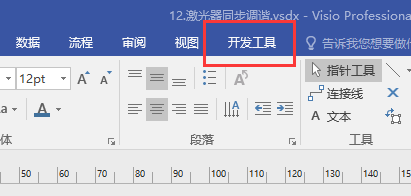

检查visio软件中是否有“开发工具”选项，填充过程中需要用到，

如果没有的话需要如下步骤添加上

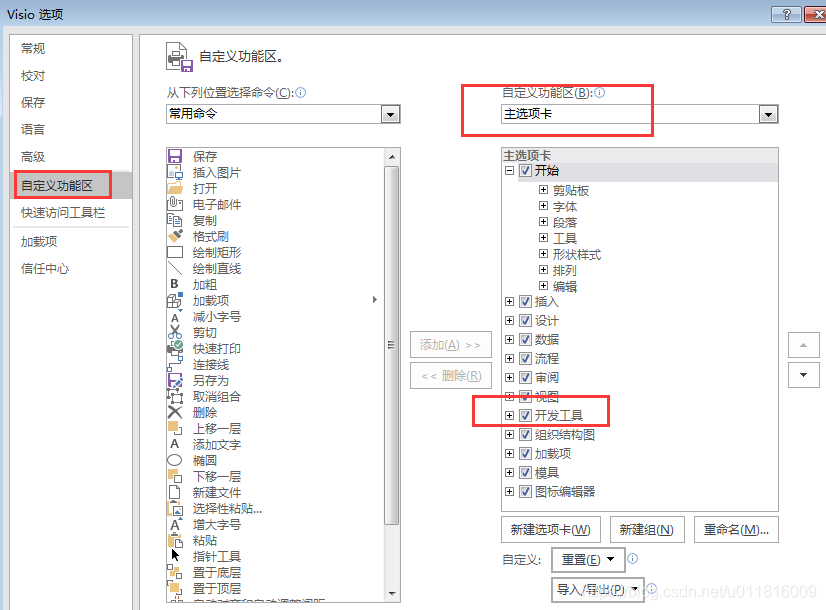

“文件”–》“选项”–》“自定义功能区”–》“主选项卡”–》“开发工具”

（2）开始填充

使用直线绘制如图所示的图形（自己绘制的，不是用现成的模板）

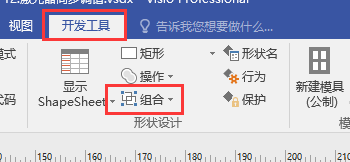

选中图形，依次点击“开发工具”–》“组合”

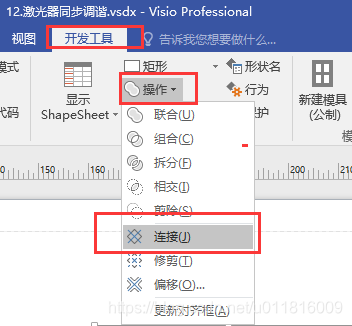

依次点击“开发工具”–》“组合”–》“操作”–》“连接”

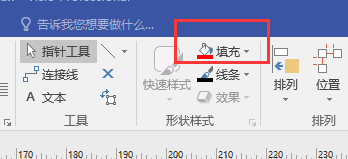

最后选择“开始”–》“填充”

即可，得到如下效果

（3）说明

出现这种问题主要原因是，我们自己绘制的图形，看着好像是封闭的图形，但是visio软件并不认为它是封闭图形（即使“组合”了也并不行），所以需要进一步的进行“连接”操作
操作后软件认为是封闭的图形了，然后才可以填充
