汽车雨刮故障维修

汽车雨刮故障维修



本文说明汽车雨刮的工作原理、维修要点、和可能出现的问题。以五菱之光汽车雨刮为蓝本进行说明，市场上其他大部分车型雨刮部分电路都类似。

1.雨刮电机原理分析

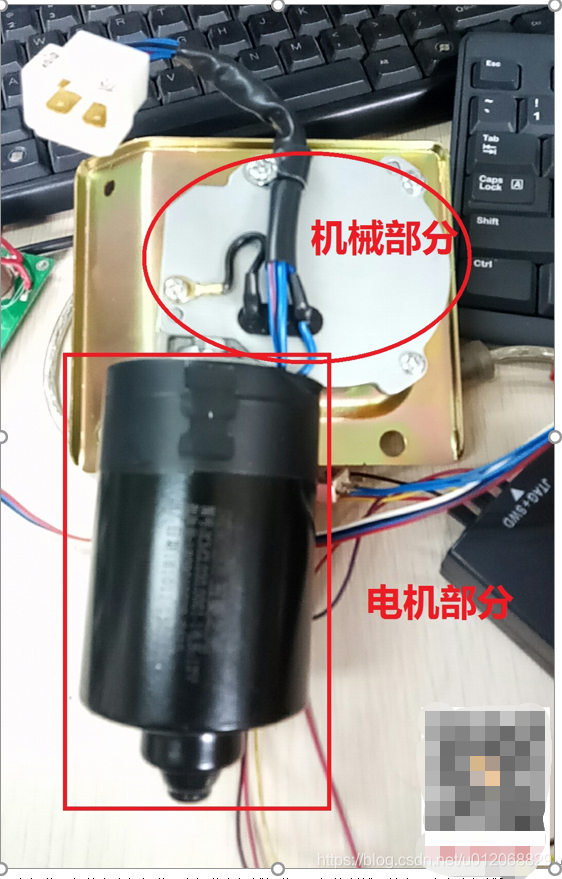

雨刮分为前雨刮和后雨刮，前雨刮电机有两组线圈(高速、低速)，后雨刮只有组线圈对应一个速度。先说明前雨刮工作原理，实物如下：



下段部分黑色的为电机部分，上部分为机械部分。四根控制线、其中三个为电机线圈控制，一根为停止位控制。

1. 1. 电机部分

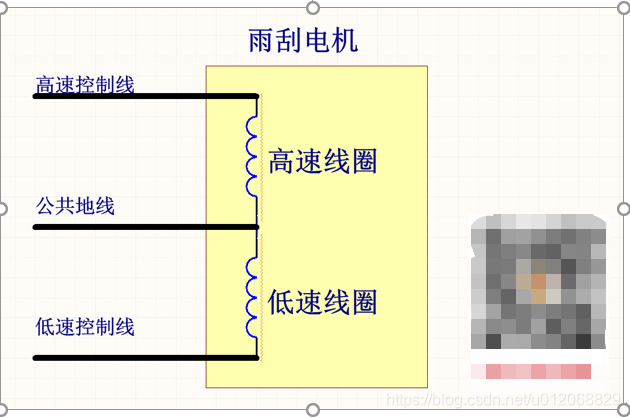

      两组线圈，如下图连接。



用万用表导通档位测量测试三根线应该两两导通否则认为电机线圈烧毁。用万用表测
