1.vop基本概念

rockchip平台的lcd controller成为vop(video output processor),芯片中一般集成了1-2个vop，只有支持两个vop的芯片，才能支持双屏异显

RK3399有2个VOP：
Video Output Processor(VOP_BIG)Video Output Processor(VOP_LIT)

支持的显示接口：
One or Two MIPI-DSI portOne eDP portOne DP portOne HDMI port

2.vop基本配置逻辑

//数据传递流程如下:
vop(相当于显示控制器) --> dis/vlds/edp/rgb(相当于encoder) --> panel(相当于显示器)
//分析2代的配置,数据流向
vopb_out_rgb -> rgb_in_vopb -> rgb_out_panel ->panel_in_rgb

//配置vopb
&vopb {
	//1.这块使能了，相当于使能了lcd控制器
	status = "okay";

};

&display_subsystem {
	route_rgb: route-rgb {
					status = "disabled";
					logo,uboot = "logo.bmp";
					logo,kernel = "logo_kernel.bmp";
					logo,mode = "center";
					charge_logo,mode = "center";
					//2.vopb有多少输出点，这块相当于要连接vopb_out_rgb这个输出点
					connect = <&vopb_out_rgb>;
				};
}

&route_rgb {
    /delete-property/ logo,uboot;
	//3.这块使能了，相当于使能了vopb_out_rgb输出
	status = "okay";
}

总结:以上3项配置相当于配置了vop -> vopb -> vopb_out_rgb

//配置encoder
&rgb {
	//1.这块使能相当于使能了encoder
	status = "okay";
	ports {
		port@1 {
			reg = <1>;

			rgb_out_panel: endpoint {
				//2.这块定义了连接的panel，即显示器
				remote-endpoint = <&panel_in_rgb>;
			};
		};
	};
};

&rgb_in_vopb {
	//2.这块使能相当于使能了encoder的接收，即能够接收来自vopb_out_rgb的数据
	status = "okay";
};

总结:以上2项配置相当于配置了encoder

//配置panel，在panel中设置与液晶屏相关内容，例如分辨率、时钟，时序等各参数
panel: panel {

	port {
		panel_in_rgb: endpoint {
			//1.这块定义了连接的encoder
			remote-endpoint = <&rgb_out_panel>;
		};
	};
}

//分析3代的配置
//定义vopb
&vopb {
	status = "okay";
};

&display_subsystem {

	route_dsi: route-dsi {
			status = "disabled";
			logo,uboot = "logo.bmp";
			logo,kernel = "logo_kernel.bmp";
			logo,mode = "center";
			charge_logo,mode = "center";
			connect = <&vopb_out_dsi>;
	};
}

&route_dsi {
	logo,uboot = "logo_kernel.bmp";
	connect = <&vopb_out_dsi>;
	status = "okay";
};

//定义encoder
&dsi {
	status = "okay";
	//在该处直接定义了panel
	panel@0 {
	}
}

&dsi_in_vopb {
	status = "okay";
};

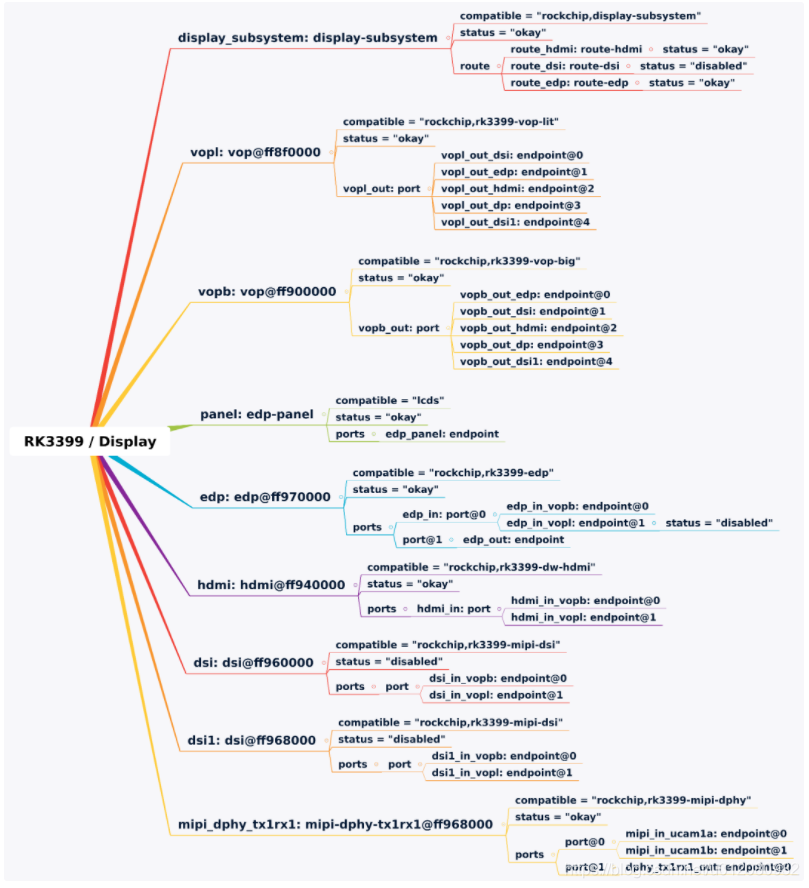

3.设备节点

在这里插入图片描述

display-subsystem：
配置 Rockchip 的 display engine;通过 route 表将各组件(plane / crct / encoder / connector) 关联在一起，以便对应的驱动构建出 display pipe;
vopl: vop@ff8f0000：
配置 VOP little;
子节点 port 里有 5 个 endpoint，名字分别为 vopl_out_dsi / vopl_out_edp 等，它们是数据输出端，即 output endpoint;
每个 endpoint 都会连接到某个 remote-endpoint，VOP 的 remote-endpoint 连接的就是各种显示 Encoder 的 endpoint，例如 vopl_out_dsi ---> dsi_in_vopl;
vopb: vop@ff900000：
省略
edp: edp@ff970000:
配置 edp 控制器，大致包括基地址、中断、时钟、子节点 port;
2 个 input endpoint，分别连接到 VOPL 和 VOPB;
1 个 output endpoint 连接到了 epd panel 上;
有 3 条连接：
vopb_out_edp ---> edp_in_vopbvopl_out_edp ---> edp_in_vopledp_out ---> edp_panel
panel: edp-panel：
配置某一款具体的 edp 屏;
有 1 条连接:
edp_out ---> edp_panel
hdmi: hdmi@ff940000：
配置 hdmi 控制器，大致包括引脚、基地址、中断、时钟、子节点 port;
有 2 条连接：
vopb_out_hdmi ---> hdmi_in_vopbvopl_out_hdmi ---> hdmi_in_vopl
dsi: dsi@ff960000  dsi1: dsi@ff968000：
配置 mipi dsi，类似 edp / hdmi;
mipi_dphy_tx1rx1: mipi-dphy-tx1rx1@ff968000：
配置 mipi dphy;
