使用CC2652RB-Launchpads制作zigbee抓包工具

1.前言

• 开发 zigbee、ble这类无线通信，一般都需要一个辅助的抓包工具帮助我们分析协议，查找问题。
• ubiqua 作为第三方抓包工具的翘楚，在易用性方面一骑绝尘；但是 它是个收费软件，而且巨贵，一个月 65美刀……
• 下面介绍一下TI提供的SmartRF 数据包监听器,免费,易用:
  PACKET-SNIFFER官方已不再维护更新，所以推荐使用官方的SmartRF Packet Sniffer 2

2.TI-SmartRF PACKET-SNIFFER-2

1 简介

SmartRF 数据包监听器 2 包括用于采集和显示通过无线电传输的数据包的软件和固件。SmartRF 数据包监听器 2 支持 CC13xx 和 CC26xx 系列器件作为抓包设备，相应的抓包设备通过 USB 连接至 PC，并使用 Wireshark 显示和过滤数据包。

2 支持分析的协议

• Packet sniffer for IEEE 802.15.4, ZigBee and Thread networks
• Packet sniffer for IEEE 802.15.4ge (TI 15.4 Stack) networks
• Packet sniffer for TI EasyLink protocol
• Packet sniffer for Bluetooth® Low Energy

3 制作Packet Sniffer 2的抓包工具

3.1 准备的软硬件

• 1块CC2652RB的Launchpad开发板
• SmartRF Packet Sniffer 2 软件
• Wireshark version 3.0.x (务必使用这个版本，因为TI提供的最新版Packet Sniffer 2_1.8.0版本的插件只支持这个版本)
• uniflash TI官方提供的下载工具，用来将Packet Sniffer 2的固件下载到开发板中

3.2 软件安装

1. 安装 Wireshark version 3.0.x 的软件，请务必安装在默认路径 ( C:\Program Files\Wireshark )下，否则 Packet Sniffer 2 无法找到 wireshark(软件设计的不够人性化啊！！！)
2. 安装Packet Sniffer 2，一路next就行，这个软件安装的目录可以修改，不过一定要在安装好 Wireshark 之后才行，因为该软件安装的过程中会查找Wireshark的安装路径，并且把相关插件拷贝到Wireshark的安装路径下
3. 安装 uniflash,一路next就行，这个软件安装的目录可以修改。

3.3 烧录Packet Sniffer 2固件

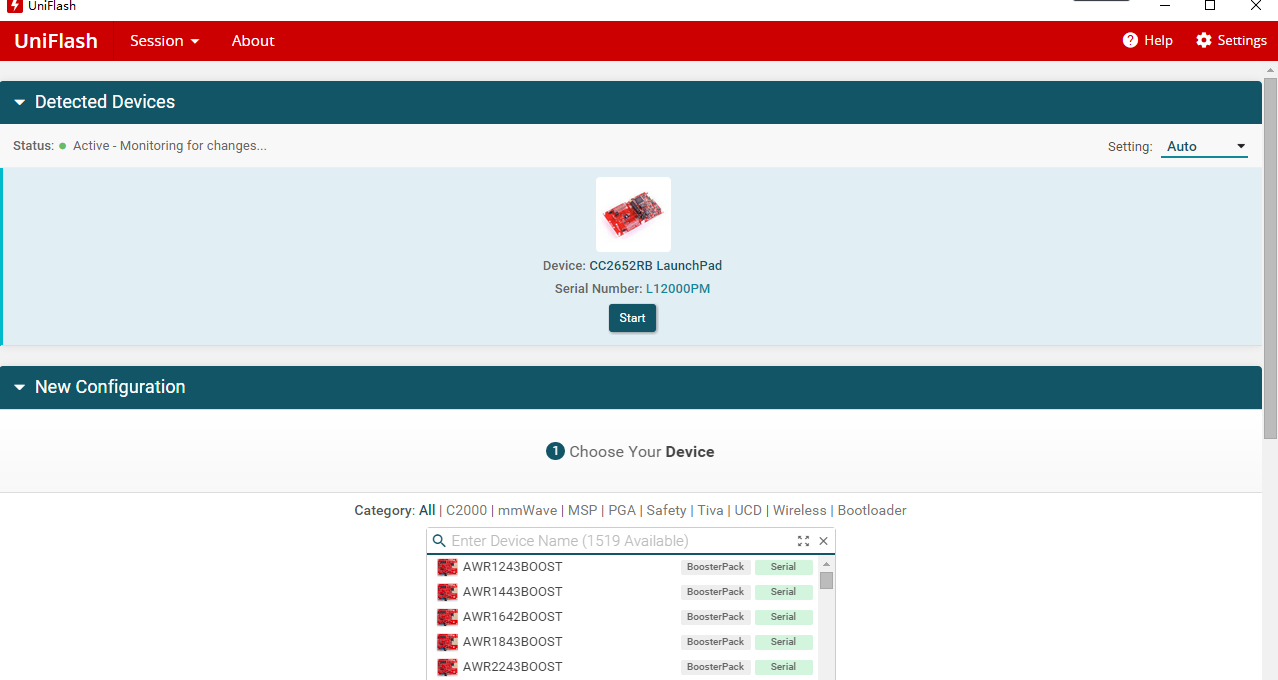

1. 将CC2652RBLaunchPad开发板使用USB线缆连接PC，打开 uniflash 软件，软件会自动识别出开发板，点击START.

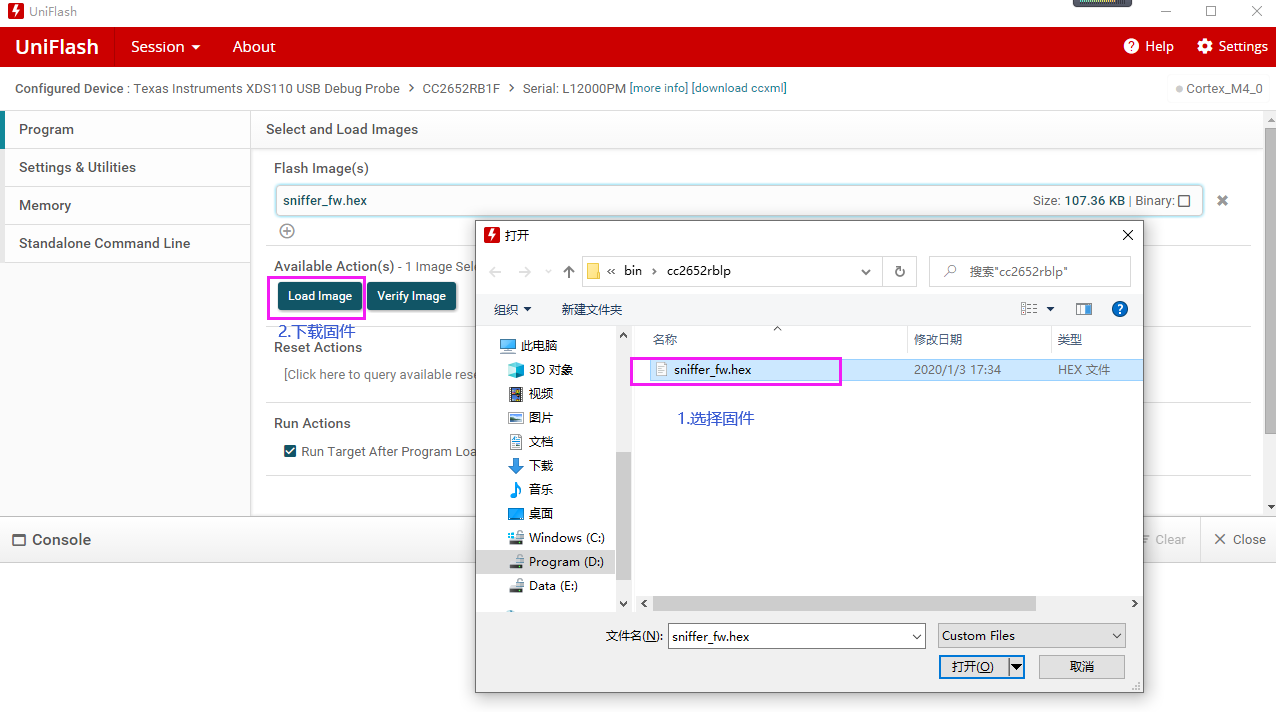

2. 在uniflash中浏览并打开需要烧录的固件（D:\Program Files (x86)\Texas Instruments\SmartRF Tools\SmartRF Packet Sniffer 2\sniffer_fw\bin\cc2652rblp\sniffer_fw.hex）,加载成功后，点击 load image下载固件


3.4 开始使用

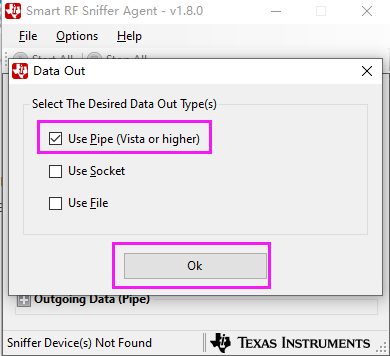

1. 打开 SmartRF Packet Sniffer 2软件，Select Options -> Data Out. 勾选‘Use Pipe’, 并点击 OK

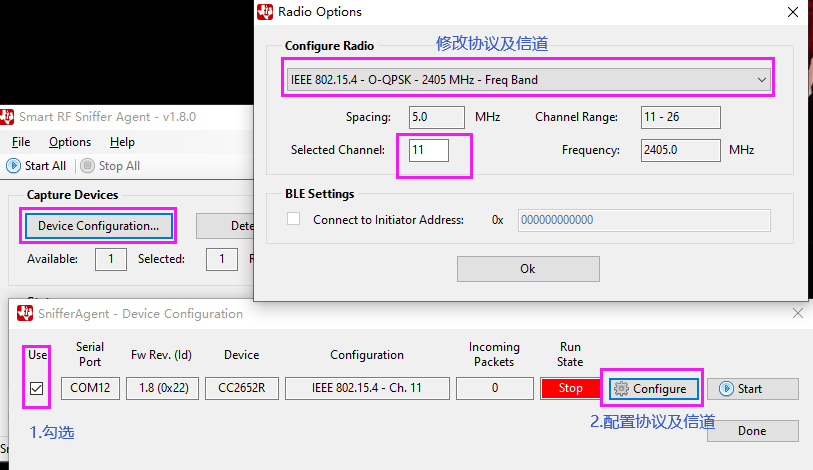

2. 点击 Device Configuration 按钮，勾选设备，配置协议及信道

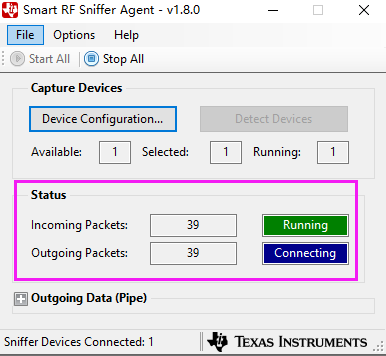

3. 配置完成后 点击 Start 按钮，后面可在软件上查看收到数据包的情况

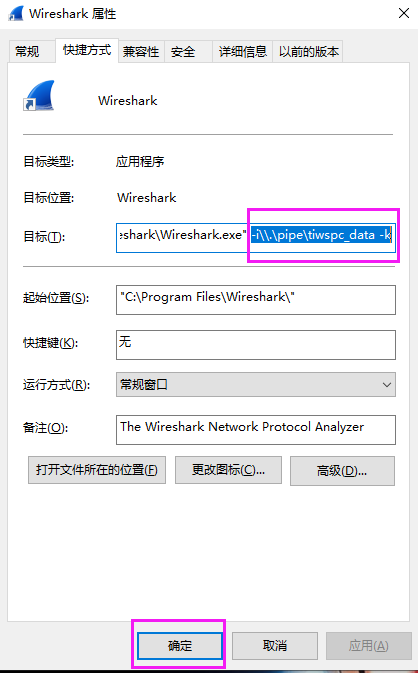

4. 在桌面创建一个 Wireshark 的桌面快捷方式，并且右击，修改 Wireshark 桌面快捷方式的属性，在目标栏加入 -i\\.\pipe\tiwspc_data -k 并点击确定

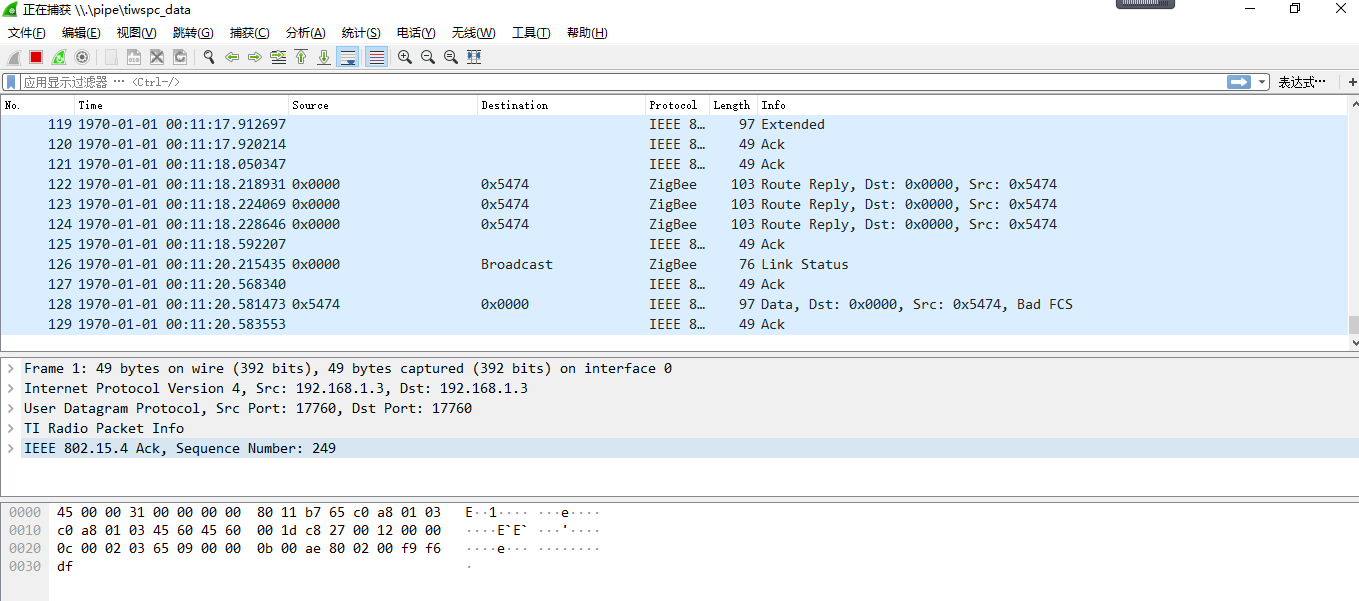

5. 双击桌面 Wireshark 的桌面快捷方式，启动Wireshark ，并开始抓包，我配置的是zigbee协议，目前已经可以抓包空中的数据


3 写在最后

• Wireshark 的过滤等使用方法请自行搜索
• Packet Sniffer 2的更多使用说明可以浏览其安装目录下的 user_guide (例如：D:\Program Files (x86)\Texas Instruments\SmartRF Tools\SmartRF Packet Sniffer 2\docs\user_guide)
