EMMC改U盘

原料：读卡器+EMMC芯片+PCB转接板

原理：利用PCB将EMMC芯片接口转换为TF卡接口，EMMC芯片就可以当作TF卡来使用。

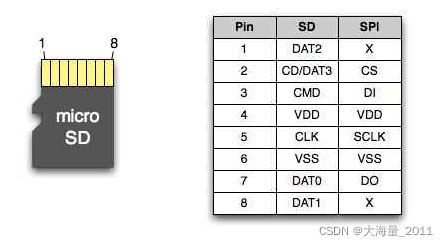

如图：TF卡信号定义，这里需要用到的是SD协议。即：DATA0、DATA1、DATA2、DATA3、CMD、CLK、VDD、VSS 这组信号。

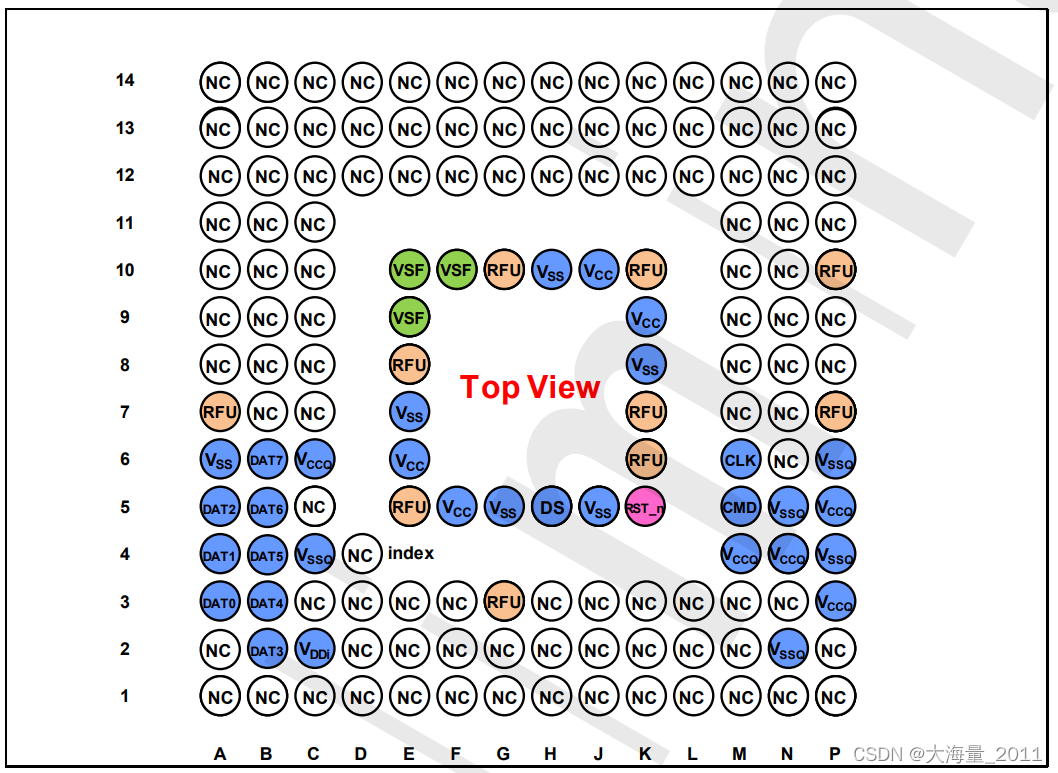

如图：EMMC引脚定义，EMMC芯片引脚有153个，其中用到的很少，下图彩色部分是用到的引脚。

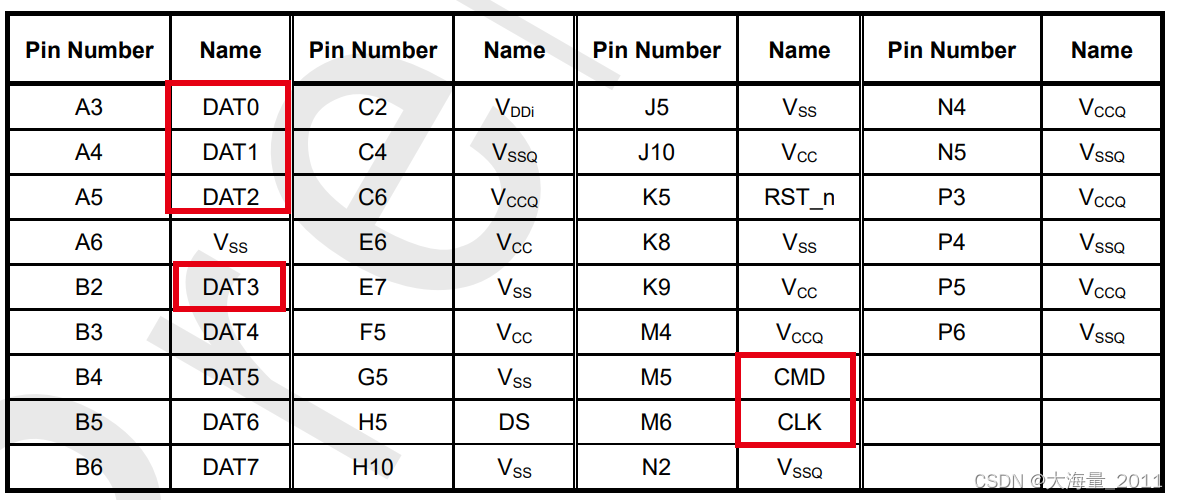

下面表格框起来的部分就是需要用到的信号，同时包括电源和地。

 EMMC芯片的数据位是8位，这里只用到了 DATA0、DATA1、DATA2、DATA3、CLK 、CMD、电源、地，其它悬空即可。信号线上加了上拉电阻，不然有的读卡器不能识别。拆机EMMC可能文件系统不同，需要格式化后才能被电脑识别。

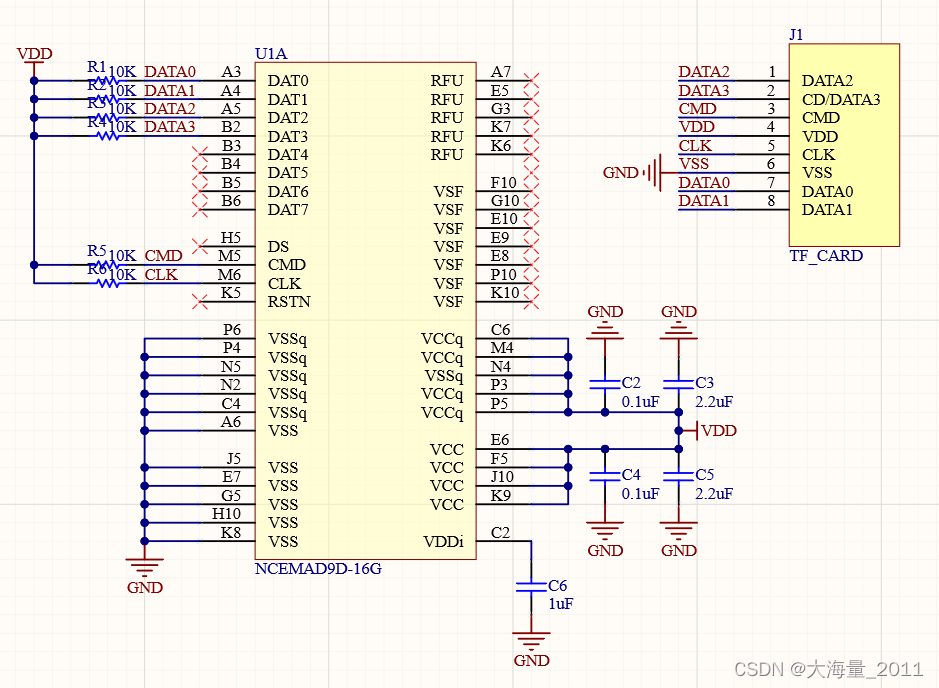

原理图：只截图了EMMC用到的部分，其它部分是NC引脚。

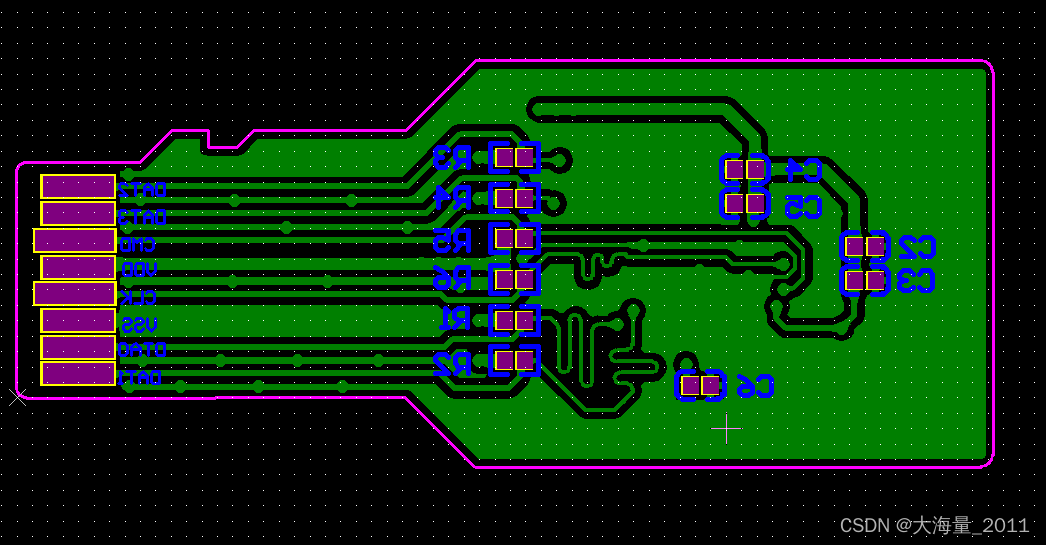

PCB Botm层截图：

焊接好的实物图：

        注意！！接口处需要自己打磨一下，让接口处有一个倒角面，不然有的卡槽引脚容易被捅坏。焊接的时候把植好球的芯片对准丝印外框，加热到280℃左右保持十来秒即可。上拉电阻以及滤波电容最好加上，这样工作会更稳定。

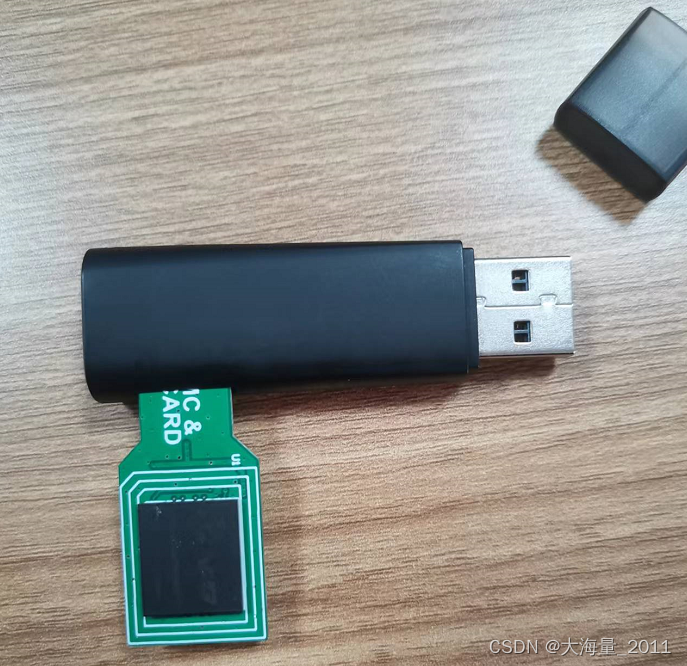

插入读卡器后的样子：

 TF接口处的焊盘最好摸点焊锡，不然插久了容易磨损，焊锡厚度尽量薄，厚了插接困难。

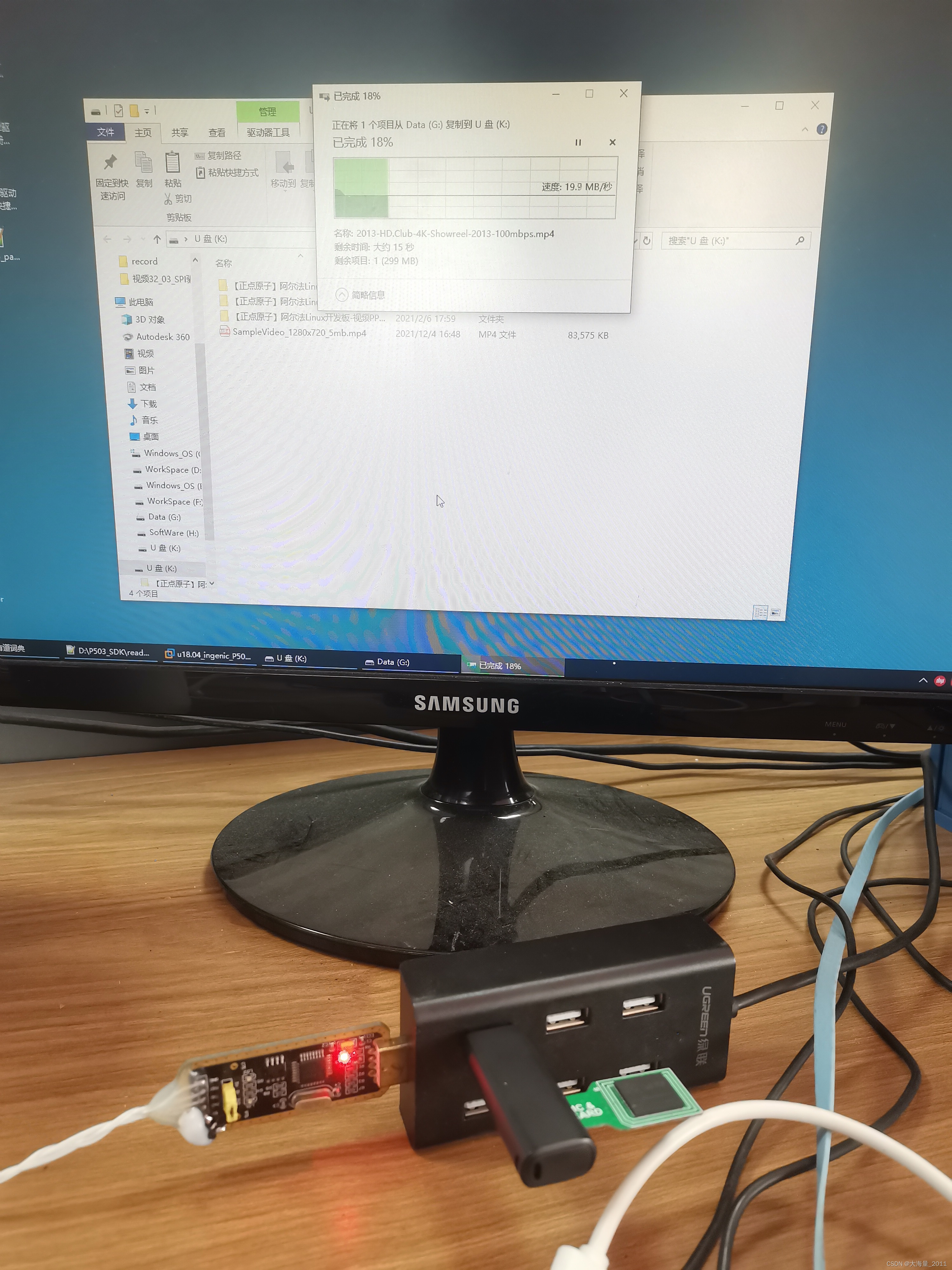

 最后看一下实际速率：

    复制了一段视频文件，写入速率大约19.9M/S；读取速度没测试。



Gerber文件：:文件下载地址

PCB工程文件：文件下载地址
