Camera2开发基础知识篇——手机影像参数

前言

这段时间刚入职，导师安排任务做Camera2开发，用于集成一些图像处理算法。当被问及拍照流程以及HDR算法相关知识时，发觉还很欠缺，所以写篇文章记录下。

一、手机影像主要参数

1、分辨率

分辨率指图像的像素数量，较高的分辨率可以提供更多的细节和清晰度。

分辨率的单位：描述分辨率的单位有dpi（点每英寸）、lpi（线每英寸）、ppi（像素每英寸）和PPD（Pixels Per Degree 角分辨率，像素每度）。但只有lpi是描述光学分辨率的尺度的。dpi是指打印分辨率（每英寸所能打印的点数，即打印精度），ppi是图像的采样率（在图像中，每英寸所包含的像素数目）。

分辨率的分类：显示器分辨率（显示器本身的物理分辨率）、屏幕或显示分辨率（屏幕图像的精密度）、图像分辨率（数字图像所具有的分辨率）。

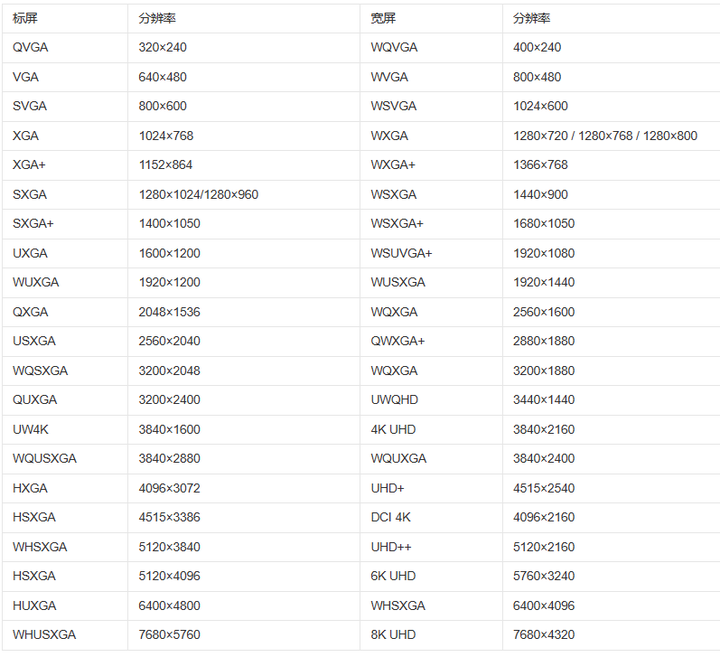

常见的数码产品屏幕分辨率：

2、对焦

对焦指相机将图像清晰聚焦的过程。自动对焦功能可自动调整焦点，确保主体清晰锐利。手动对焦功能允许用户手动选择焦点。

3、焦距

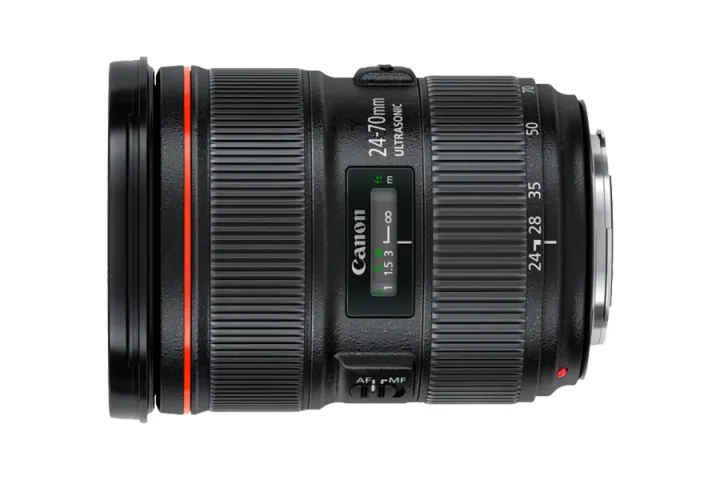

简单理解就是指镜头的视角和放大倍数。实际到物理设备，焦距就是从镜片光学中心到底片、CCD或CMOS等成像平面的距离。较短的焦距（广角）适用于拍摄广阔的场景，较长的焦距（长焦）适用于远距离拍摄或局部细节。焦距通常使用毫米（mm）来标示，如下图：

24-70mm就是表示了这支镜头的焦距，是从24mm广角开始到70mm中远摄结束。镜头上焦距有两个数字表示这是一支变焦镜头，焦距覆盖了从24mm广角到70mm中远摄焦段的整个焦距段。70÷24≈2.92，所以这是一支2.92倍的变焦镜头。

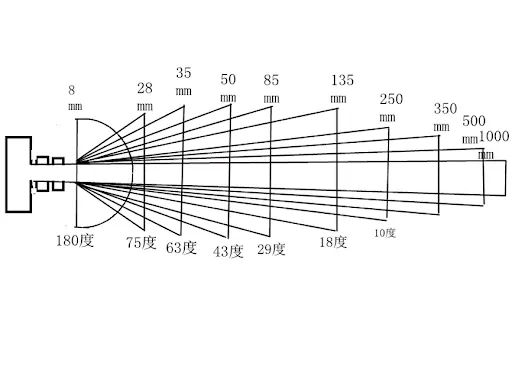

焦距和视角的关系

一般来说：焦距长度约为35 mm 的镜头称为标准镜头，因为其视角接近于人类的视野。焦距长度比35 mm 短的镜头称为广角镜头，拥有较长焦距长度的镜头则称为望远镜头。

超广角镜头— 24mm以下

广角镜头— 24-35mm

标准镜头— 35-85mm

远摄镜头— 85-300mm

超远摄镜头— 300mm以上

4、白平衡

白平衡，字面上的理解是白色的平衡。白平衡是描述显示器中红、绿、蓝三基色混合生成后白色精确度的一项指标。白平衡是电视摄像领域一个非常重要的概念，通过它可以解决色彩还原和色调处理的一系列问题。白平衡是随着电子影像再现色彩真实而产生的，在专业摄像领域白平衡应用的较早。家用电子产品（家用摄像机、数码照相机）中也广泛地使用，然而技术的发展使得白平衡调整变得越来越简单容易，但许多使用者还不甚了解白平衡的工作原理，理解上存在诸多误区。它是实现摄像机图像能精确反映被摄物的色彩状况，有手动白平衡和自动白平衡等方式。许多人在使用数码摄像机拍摄的时候都会遇到这样的问题：在日光灯的房间里拍摄的影像会显得发绿，在室内钨丝灯光下拍摄出来的景物就会偏黄，而在日光阴影处拍摄到的照片则莫名其妙地偏蓝，其原因就在于白平衡的设置上。

5、HDR

HDR，即High Dynamic Range，高动态范围。这个范围指的是图像的亮度范围，自然界的亮度范围很大，人眼可以轻易捕捉10000尼特的亮度信息，但是一般显示的图像（SDR，Standard Dynamic Range）往往亮处不够亮（1000尼特以上），暗处不够暗（0.01尼特以下），这样显示的细节就会大打折扣。HDR图像原理就是采用多张不同曝光的图像，进行像素融合，以达到既有高曝光下更多色彩，也有低曝光下更多暗部细节的效果。

6、快门

快门越快，进光量越少；快门越慢，进光量越多。因为快门的单位是秒，所以快门数值1/100、1/50、1、30都是指的多少秒。

7、光圈

光圈越大，进光量越多；光圈越小，进光量越少。相机上看到的fXX这个值就是指光圈值，它是由一系列复杂的光学算法算出来的，f后面的值越小，代表光圈越大。例如，f1.2的圈就比f8的圈大。

8、感光度ISO

感光度值越高，对光线越敏感；感光度值越低，对光线越不敏感。感光度这个概念来自胶片时代，不同类型的胶片对光线的敏感程度不一样，因此在数码时代沿用了这个做法。感光度提升光线敏感度是以画质为代价的，所以一般默认拍照感光度都是最低。

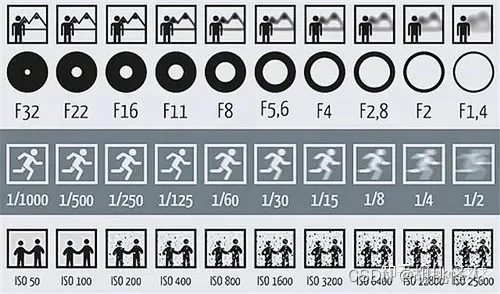

这三个参数的区别：

二、手机影像中的3A

提起3A，很多人脑海中第一反应就是3A大作，实话说俺也一样。但是手机影像中，"3A"代表自动对焦（Auto Focus）、自动曝光（Auto Exposure）和自动白平衡（Auto White Balance）。

1、自动对焦（Auto Focus）：手机摄像头通过使用不同的对焦技术（如对比度对焦、相位对焦等）来自动调整焦点，确保拍摄的主体清晰锐利。

2、自动曝光（Auto Exposure）：手机摄像头通过测量场景的光线强度，自动调整曝光参数，以获得合适的亮度和对比度，确保图像明亮而不过曝或欠曝。

3、自动白平衡（Auto White Balance）：手机摄像头通过分析场景中的颜色温度，自动调整白平衡参数，以消除图像中的色偏，使得白色看起来真实而不偏色。

1、镜头上最重要的两个参数

第一个参数就是镜头的焦距，第二个参数就是镜头的最大光圈。只要确定这两个参数，基本上就可以确定这支镜头的用途了。

2、什么是焦距

简单说就是一个镜头的视野。上篇文章我们讲了35mm相机或者说135相机是什么。焦距按照等效35mm相机焦距来说，与视角的关系如下。

焦距一般是以mm为单位（有的镜头非要以cm为单位）的一个数字。

这个数字越小，我们说焦距越短，视野越大，取景范围越广。

这个数字越大，我们说焦距越长，视野越窄，取景范围越小。但是能把远处景物拉近。

所以拍大场景的，一般我们用短焦距，拍远处的，我们用长焦距。

上面两张图片，大家猜一猜哪张是广角拍摄的，哪张是长焦拍摄的。

所以可以说焦距是一支镜头最重要的参数指标，最大程度上决定了这支镜头是拍摄什么题材的镜头。

3、最大光圈

一支镜头的参数上呢，都标注着最大光圈是多少。对于绝大多数镜头来说，光圈都是可以调节的。标注最大光圈，但是您能够往小了缩。

光圈一般都以光圈值表示。表示的方法大概有3种。举个例子，比如我们常说的2.0的光圈。可以表示为F2（F2.0），也可以表示为f/2（f/2.0），还可以表示为1：2。说的都是一个意思。

有一点需要注意，光圈值越大，光圈越小。而光圈值越小，光圈越大。所以从数值上来说，2比8小，但是F2的光圈那是比F8的要大的。

所以镜头上的最大光圈表示了您的镜头中的光圈最大能开多大。光圈原本就是镜头里一个可以调节大小的孔，这个孔越大，自然通过光线的能力就越强。早年教程里说大光圈更加明亮，其实没啥错。

除了通光能力更强，同规格镜头光圈更大，虚化能力也就越强。

当然了，如果你要光圈小一点，可以调节缩小。所以记住大光圈难求，大光圈镜头的价格自然也要比同规格没这么大光圈的镜头要贵一些。

4、镜头的画幅

上一篇讲机身的时候，我讲了机身有半画幅（APS-C）的，其实镜头也有。毕竟可以把像场做小一点，也省钱。什么是像场做小一点呢，简单说就是通过镜头的光形成一个圆，这个圆里面就是成的像。全画幅需要的圆比较大，APS-C的自然可以小一点。

对于镜头来说，全画幅镜头像场大，能够覆盖全画幅传感器，自然也能轻松覆盖APS-C画幅的传感器。所以全画幅镜头既可以用在全画幅机身上，也可以用在半幅机身上。

但是半幅镜头因为像场小，所以用在全画幅机身上会有明显的暗角，甚至有明显的黑边。所以原则上半幅镜头只能用在半幅机身上。

尼康的半幅镜头有DX标志，全画幅是FX，但是一般不标注。佳能的则是EF-S或者EF-M，全画幅是EF或者RF。2022年RF卡口也迎来了半幅相机和镜头，半幅镜头的标志是RF-S。索尼的半幅镜头是E，因为全画幅镜头是FE。

不管是半幅镜头还是全画幅镜头标注的都是实际焦距。但是因为半画幅机身传感器很小，所以相当于在原有取景范围上有裁切，视野变窄了，仿佛焦距变长了。

尼康索尼富士宾得的半画幅都是×1.5，用镜头上写着的实际焦距去乘这个系数。得到的就是135等效焦距，也就是对应上文图中的视角。佳能是×1.6。

简而言之……买全画幅的就没这么多破事儿了。

5、什么是定焦？什么是变焦？

mm前面的数字是这个镜头的焦距，有的镜头只有一个数字。比如50mm F1.8，这就是50mm的定焦镜头。

再比如100-400mm F4.5-5.6。100-400mm有两个数字，那么这就是一支从100mm到400mm的变焦镜头。

定焦镜头往往成像素质越好，而且最大光圈更大。而变焦镜头则因为一支镜头有多个焦距，所以更为方便。

所以定焦好还是变焦好？学习的时候可以买套头，都是变焦的。然后定焦可以从50mm定焦学习起。之后熟悉了，再买什么心里就有谱多了。

6、什么是恒定最大光圈？

变焦镜头的最大光圈有时候是一个，有时候是俩。比如100-400mm F4.5-5.6。100mm端，最大光圈可以达到F4.5。但是到了400mm端，最大光圈就只有F5.6了。

而70-200mm F2.8这样的镜头，不管是70mm端，还是200mm端，最大光圈都可以达到F2.8，这就叫恒定最大光圈镜头。记住是最大光圈恒定，不是光圈恒定不能调节。

额外说一句，还真有一种光圈固定的镜头，就是光圈是一个固定值，调节不了。比如折返镜头，还有佳能推出的RF 800mm和RF 600mm镜头。这类镜头牺牲了光圈的可调节性。但是换来了更小巧的镜头体积，以及更低的价格。

7、镜头上的其它参数

还是放摄影笔记经典的三张图吧。

抽空我再做一下佳能RF卡口和尼康Z口的。
