FPGA实现Cortex-M0 SOPC的初步实践

Cortex-M0是ARM公司的一款开源内核，以低功耗著称，本文提纲挈领的讲述了用FPGA实现SOPC的流程。

1、开源核心

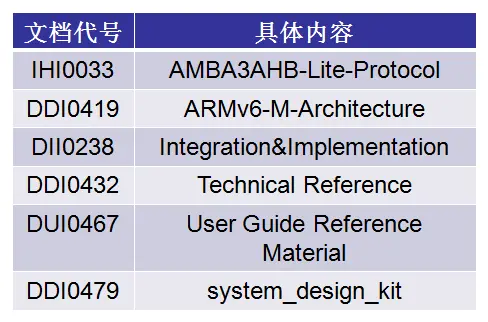

从头开始，在ARM官网上注册，下载ARM cortex M0的源代码以及大量的参考学习文献。

2、接口表

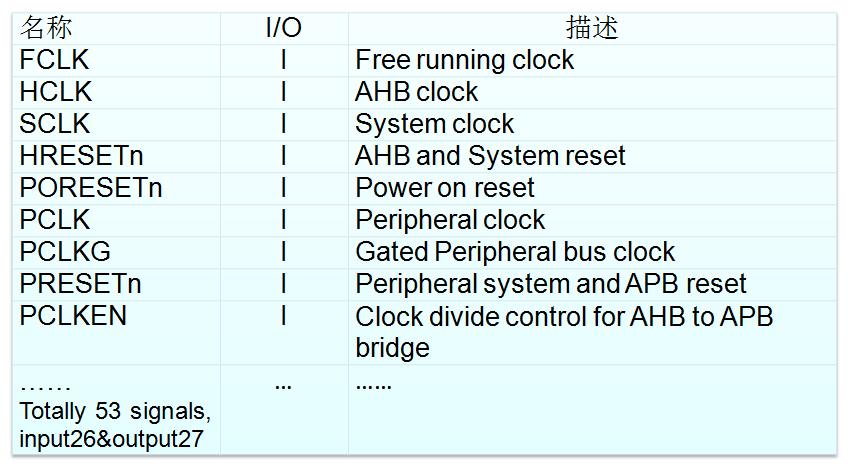

明确了cmsdk_mcu的系统接口表及其意义，列出了接口表。

3、内核研究

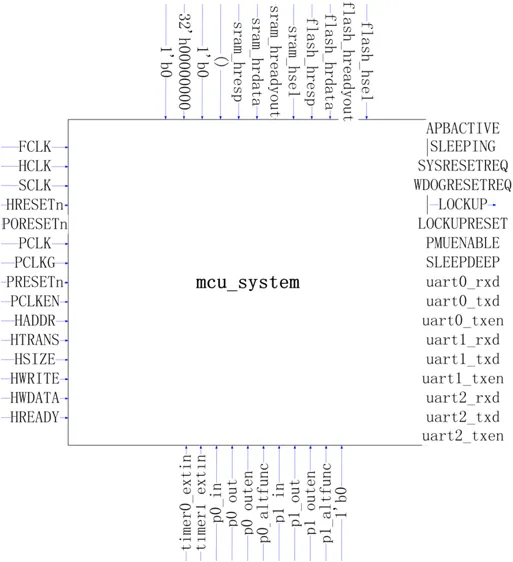

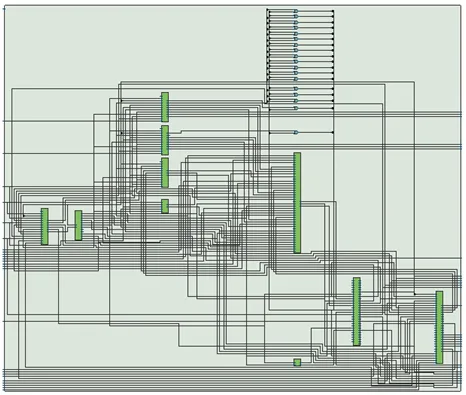

一方面明确了mcu_system的每一个pin脚的含义和用处，一方面也深入mcu_system内部，探究其内部的连接关系和数据/控制流。右图为mcu_system的I/O图。

事实上，在mcu_system内部，仍然有decode、gpio、subsystem、sysctrl等其他模块，核心是module CORTEXM0INTEGRATION。

4、AMBA总线

研究学习AMBA总线协议的规范。包括APB和AHB各个信号的名称及内涵、总线互联关系、总线操作方法、基本传输、传输类型、突发操作、控制信号、地址译码、从机传输相应、数据总线、总裁、复位等内容。

5、编写Verilog代码

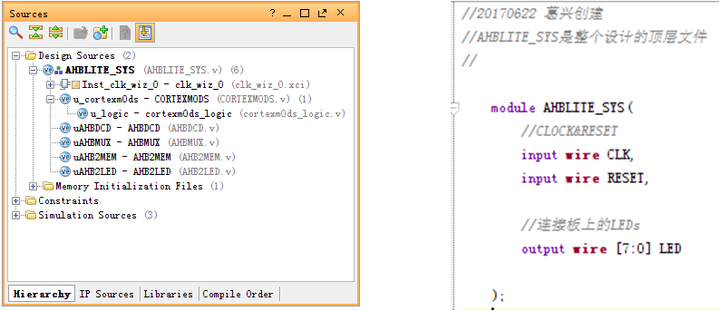

参考相关资料，根据AMBA总线协议规范写了AHBDCD.v、AHBMUX.v、AHB2MEM.v、AHB2LED.v、AHBLITE_SYS.v五个Verilog 接口，分别是解码器、多路选择器、存储器、LED以及顶层模块。

6、testbench&simulation

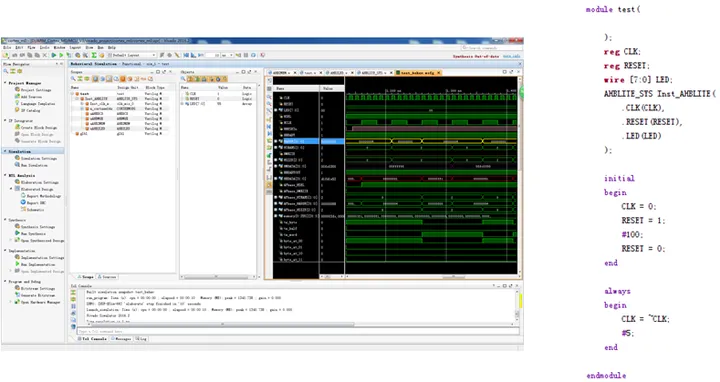

编写testbench，使用vivado集成仿真器进行仿真。仿真结果和预期相同。

7、Implementation

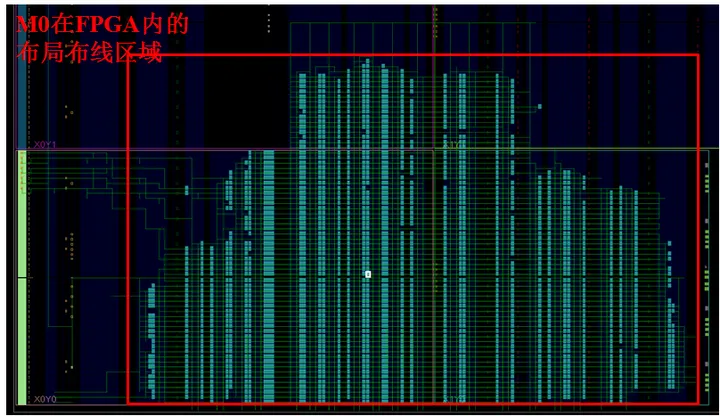

Cortex-M0 SOPC在FPGA内的主要布局布线区域。

8、编写应用程序

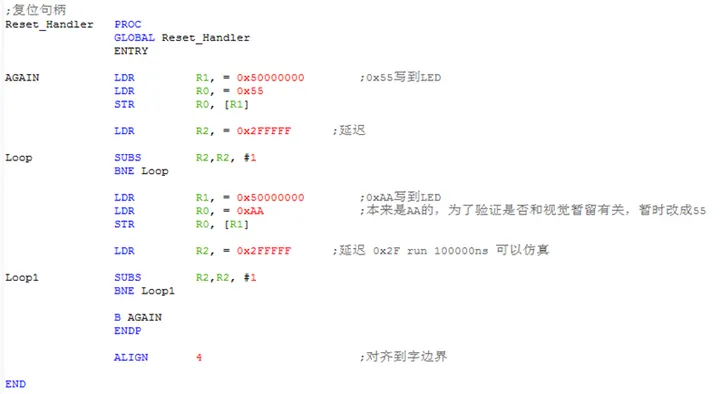

按照Thumb指令集编写汇编程序，使LED灯交替闪烁。

9、综合与下载

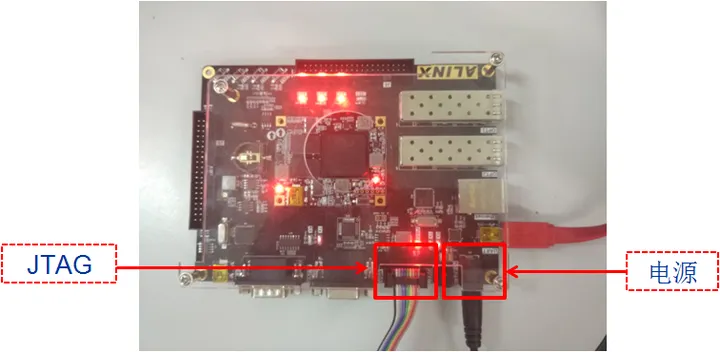

完成整个Cortex-M0 SOPC工程后，将工程下载到FPGA开发板（Artix-7）上去。进行实际FPGA实际验证。下载实物情况如下图所示。

10、SOPC

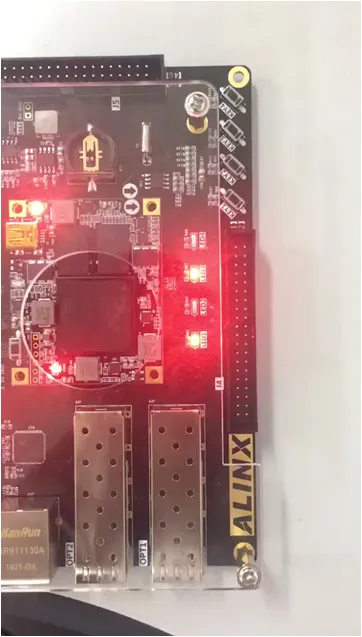

程序是个4个LED等循环赋值A（1010）和5（0101），因此会交替亮灭。

FPGA的复位键也需要注意，有的是高复位，有的是低复位。

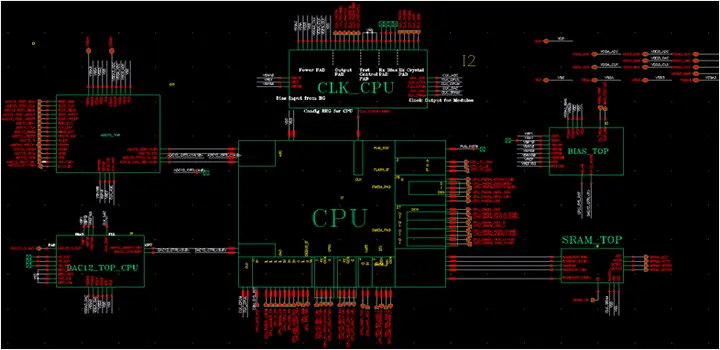

11、数模混合SOC设计展望
