前言

在上一篇文章中，我们对CONNECT和CONNECT的报文进行了分析，本文接着介绍PUBLISH发布QoS0消息报文，该报文也是我们在开发中经常使用的报文。

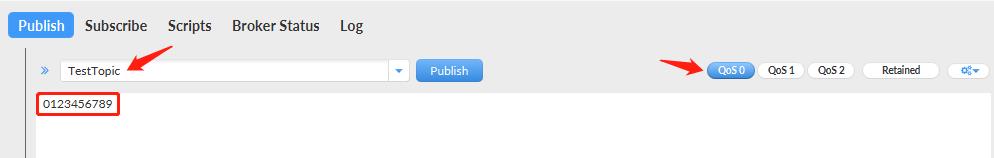

1.PUBLISH发布QoS0报文示例

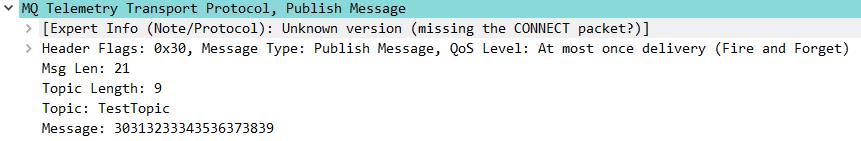

1.1 抓包数据

数据源码如下：

30 15 00 09 54 65 73 74 54 6f 70 69 63 30 31 32
33 34 35 36 37 38 39

1.2 固定报头

30 15
其中：
30 – 对应的控制报文类型为PUBLISH，重发标志DUP位0，QoS等级为0，
RETAIN标志位0
15 – 剩余长度0x15 = 21个字节

1.3 可变报头

00 09 54 65 73 74 54 6f 70 69 63
其中：
00 09 – 这里就是Topic Name的长度，共9个字节
54 65 73 74 54 6f 70 69 63 – Topic Name对应的ASCII码：TestTopic

1.4 有效载荷

30 31 32 33 34 35 36 37 38 39
其中，这里没有载荷的长度。
00 09 – 这里就是Topic Name的长度，共9个字节
30 31 32 33 34 35 36 37 38 39 --对应的ASCII码：0123456789

2.发布QoS 0消息的响应报文示例

MQTT协议中规定，PUBLISH报文的接收者必须按照根据PUBLISH报文中的QoS等级发送响应，下表描述了预期的响应规定

服务质量等级	预期响应
QoS 0	无响应
QoS 1	PUBACK报文
QoS 1	PUBREC报文

注意：对于QoS 0类型的消息响应，协议规定可以无响应，但是并不是强制的，一般服务器接收到QoS 0类型的消息，都会按照原样返回，这对于Client其实是不影响的，因为客户端发送的Topic，一般都不会自己订阅，所以接收到没有订阅的Topic消息，不动作即可。

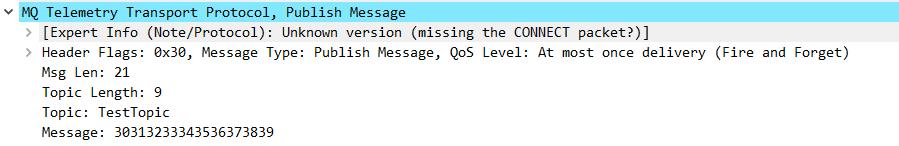

2.1 QoS 0 消息响应报文抓包

可以看到，接收到的响应与发送的是完全一致的，这里就不再赘述。
