介绍

ESP32C3 和ESP32S3都是基于RISCV的内核的处理器，是一个基于精简指令集（RISC）原则的开源指令集架构（ISA）。与大多数指令集相比，RISC-V指令集可以自由地用于任何目的，允许任何人设计、制造和销售RISC-V芯片和软件，所以它的性能好，又因为这个开源设计所以价格极低没有授权费用。

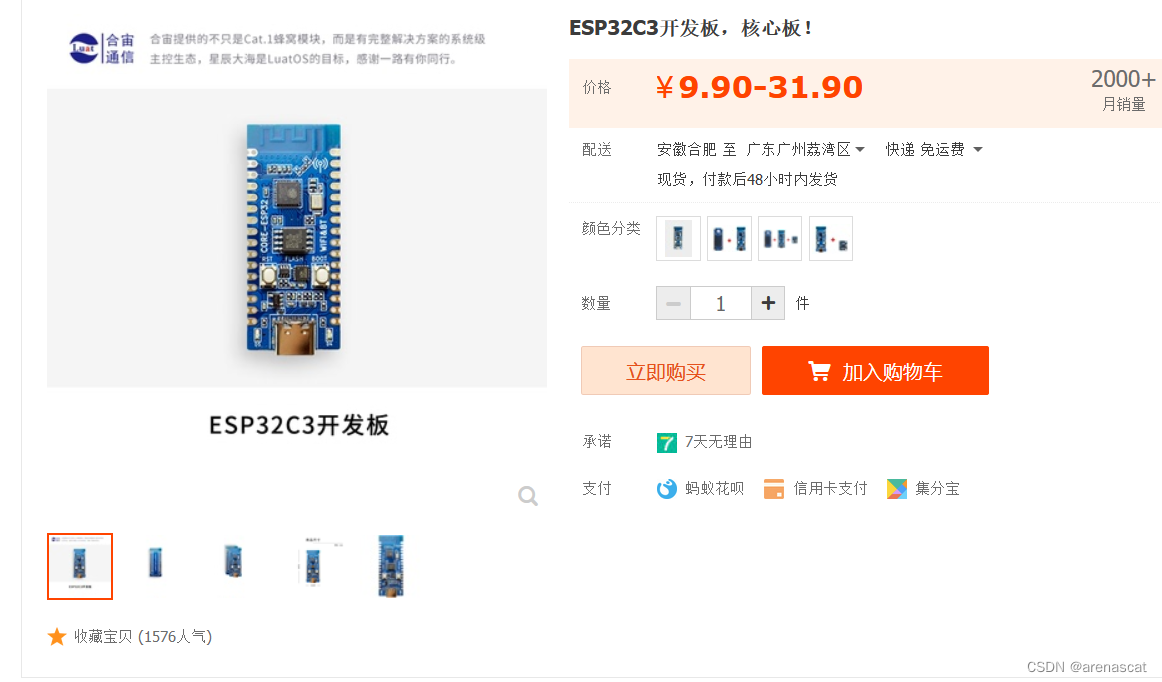

这次我使用的是合宙出的，后面会都是用自己设计的板子，板子不带CH343的加上个屏一共是22.5，当然只是当前价格

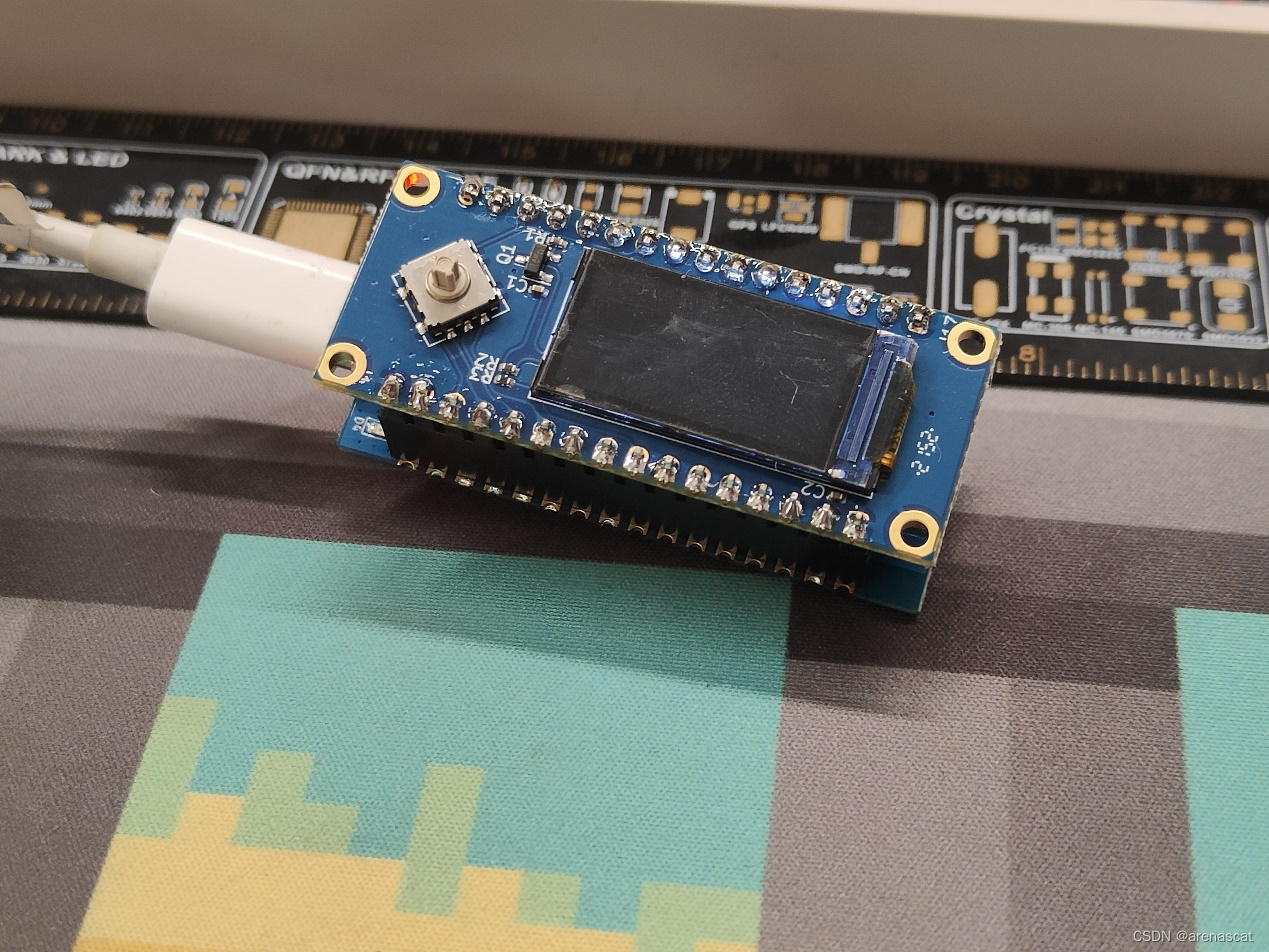

东西收到是这样，C3和S3主要还是屏幕支持上差别，比如 ESP32-C3支持QSPI 适合4.3寸以下，SPI QSPI，MCU（8080）接口的屏。ESP32-S3除了支持ESP32-C3上述接口外还支持RGB接口，对一些7寸左右屏幕提供支持

性能上，ESP32C3是单核160Mhz，这种开发板标配4MB的FLASH

开发环境的配置

使用的是Arduino，本来这个环境是几乎不用配置的，但实际情况有一些差异。

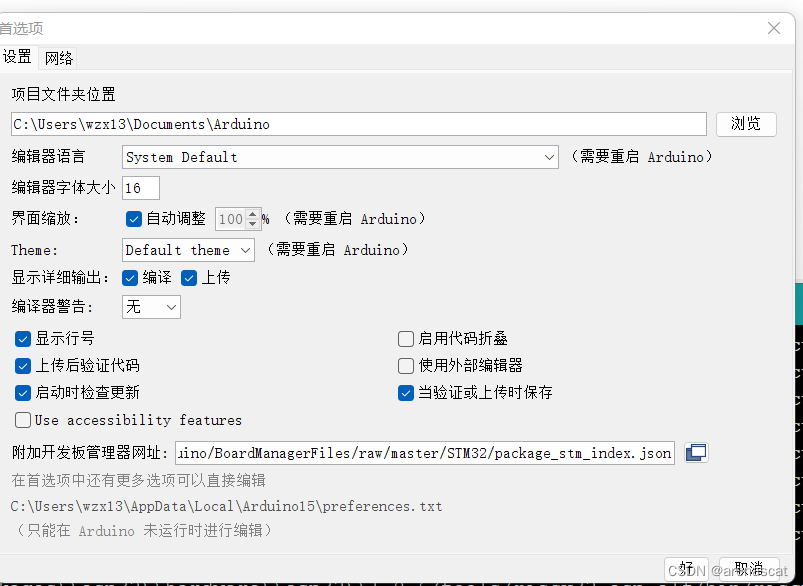

首先打开首选项，添加附加开发板管理器网址

然后，复制一下网址进去

https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

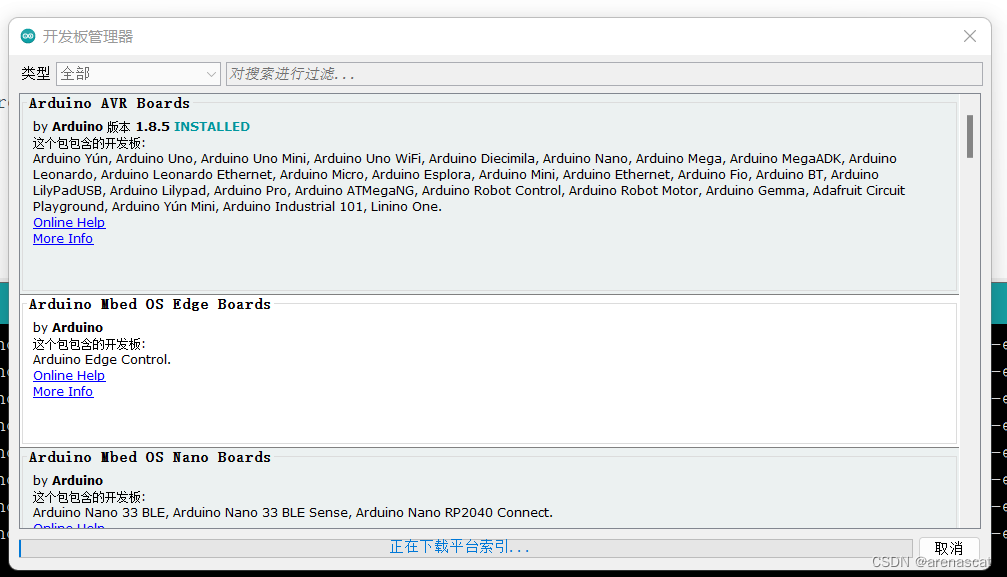

之后打开开发板管理器，搜索并且安装ESP32的开发板工具集

但是，会遇到一个问题，并没有ESP32C3，怎么办？

我们需要去下载一个更完整的ESP32库，点击下面地址，并且全部下载

GitHub - espressif/arduino-esp32: Arduino core for the ESP32

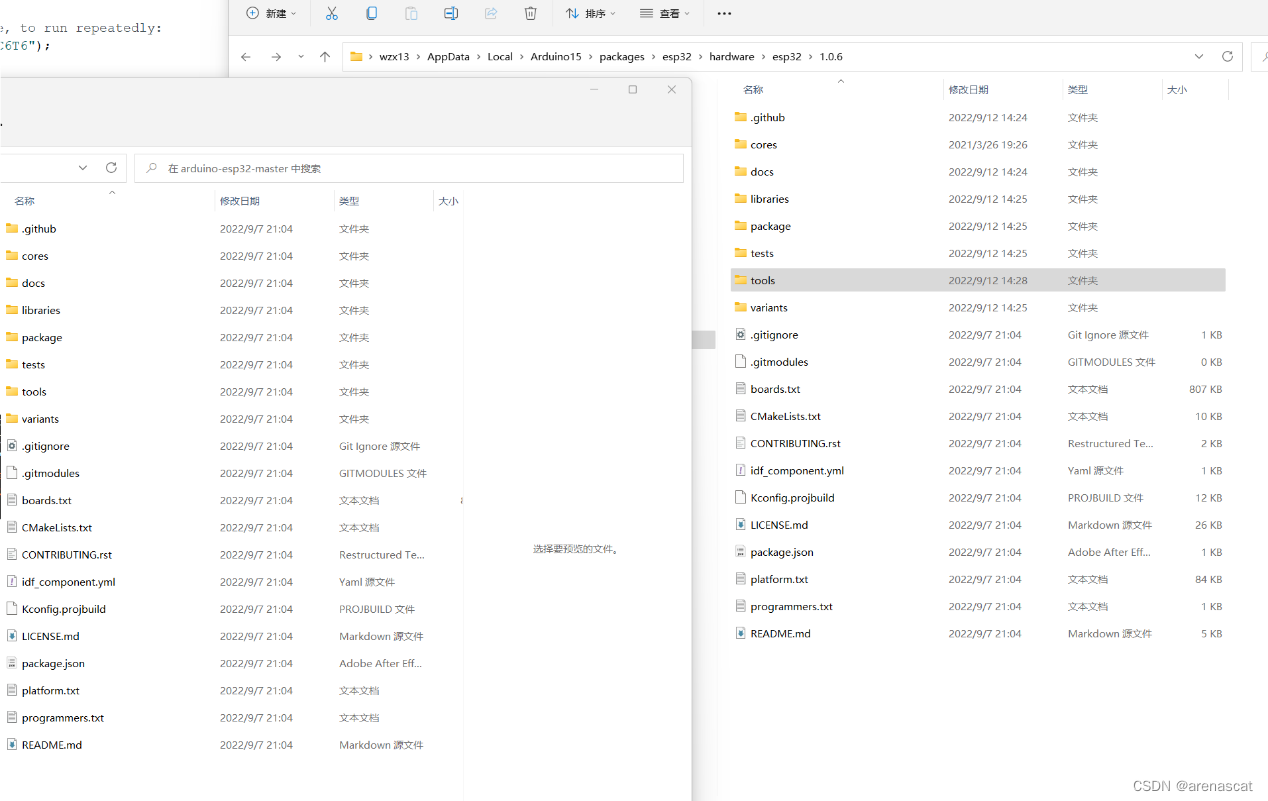

下载后，把所有的内容复制粘贴到这里，提示覆盖也全部覆盖掉

C:\Users\你用用户名\AppData\Local\Arduino15\packages\esp32\hardware\esp32\1.0.6

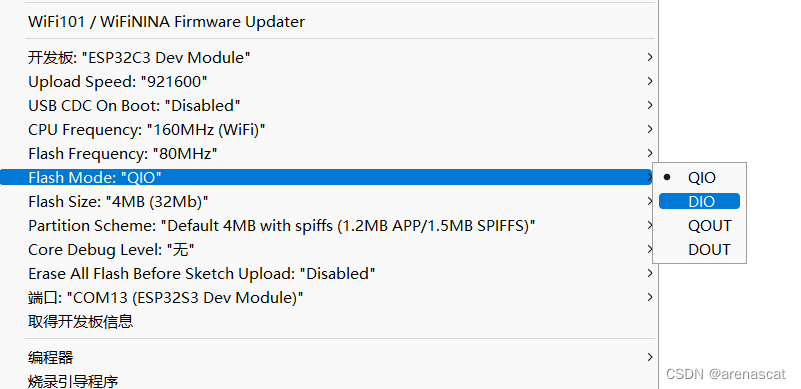

然后重新打开Arduino IDE你就可以看到，ESP32C3有了，我们选择这个ESP32C3 Dev Module

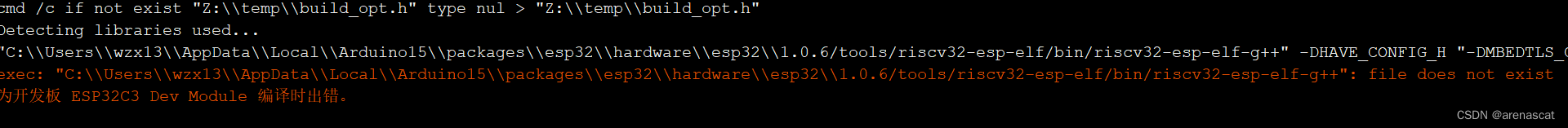

但是这个编译居然会出错，提示riscv32-esp-elf-g++ file does not exist

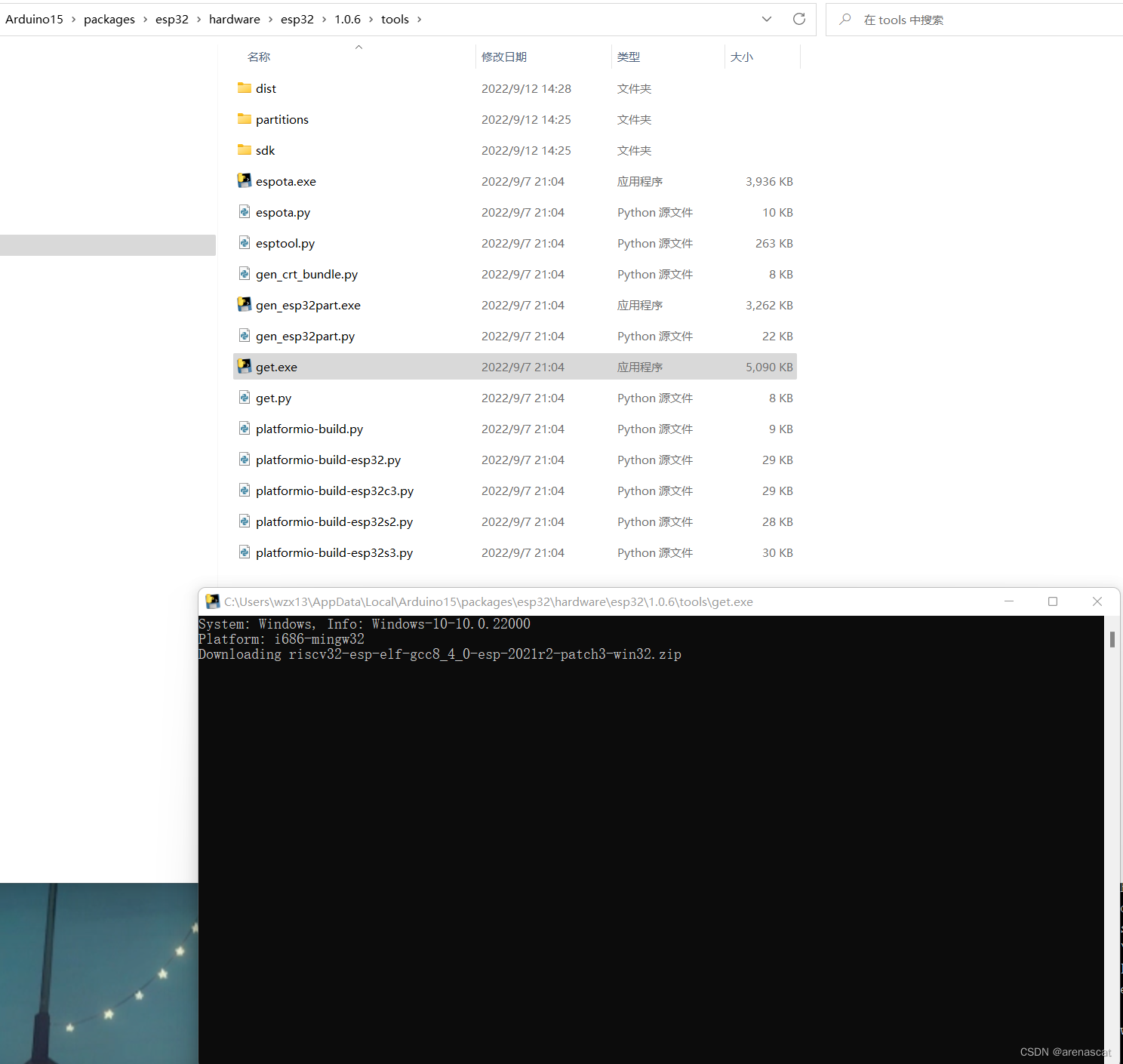

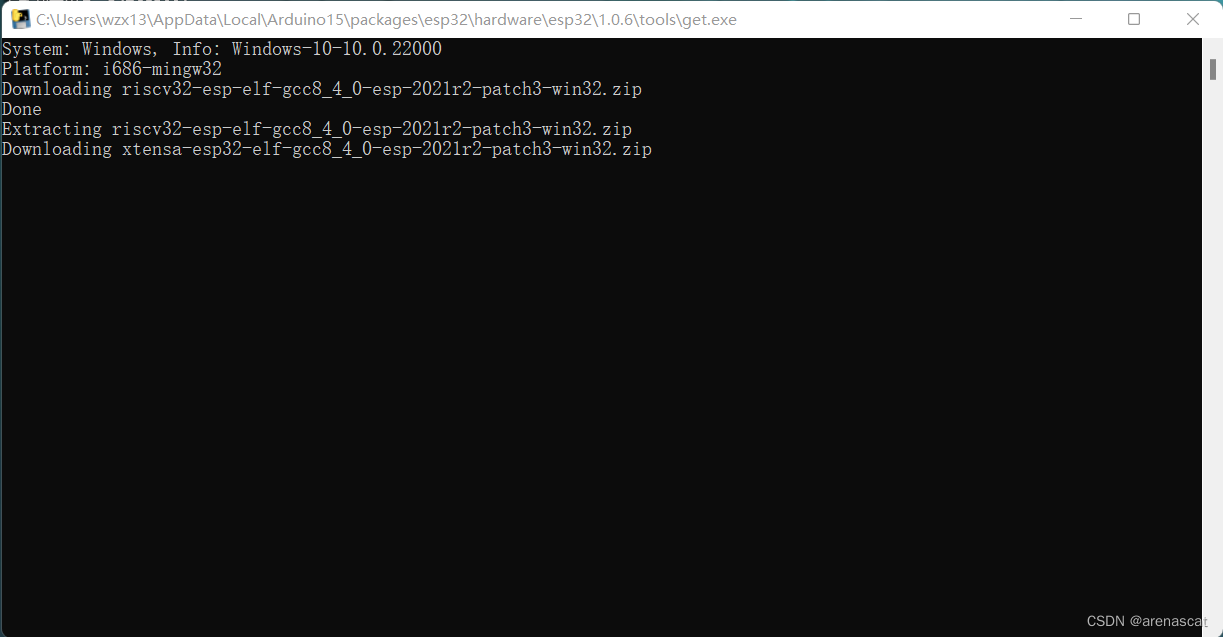

这个是因为还有工具包没有下载完成，回到文件目录，点击tool文件夹，点击get.exe，然后等待下载，但是这个是链接到国外站点因此你或许需要一些加速的方法，具体的这里就不提了。

等待所有的包下载完成

当然这里我也提供一个ESP32这些所有文件的下载安装地址

https://download.csdn.net/download/u012388993/86514037

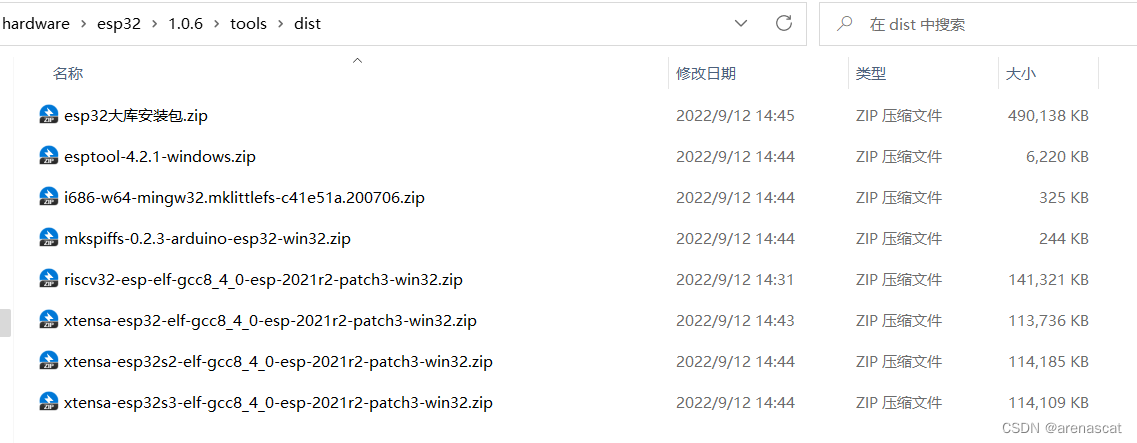

下载后在dist文件夹里面解压就好了，具体看图上面文件地址

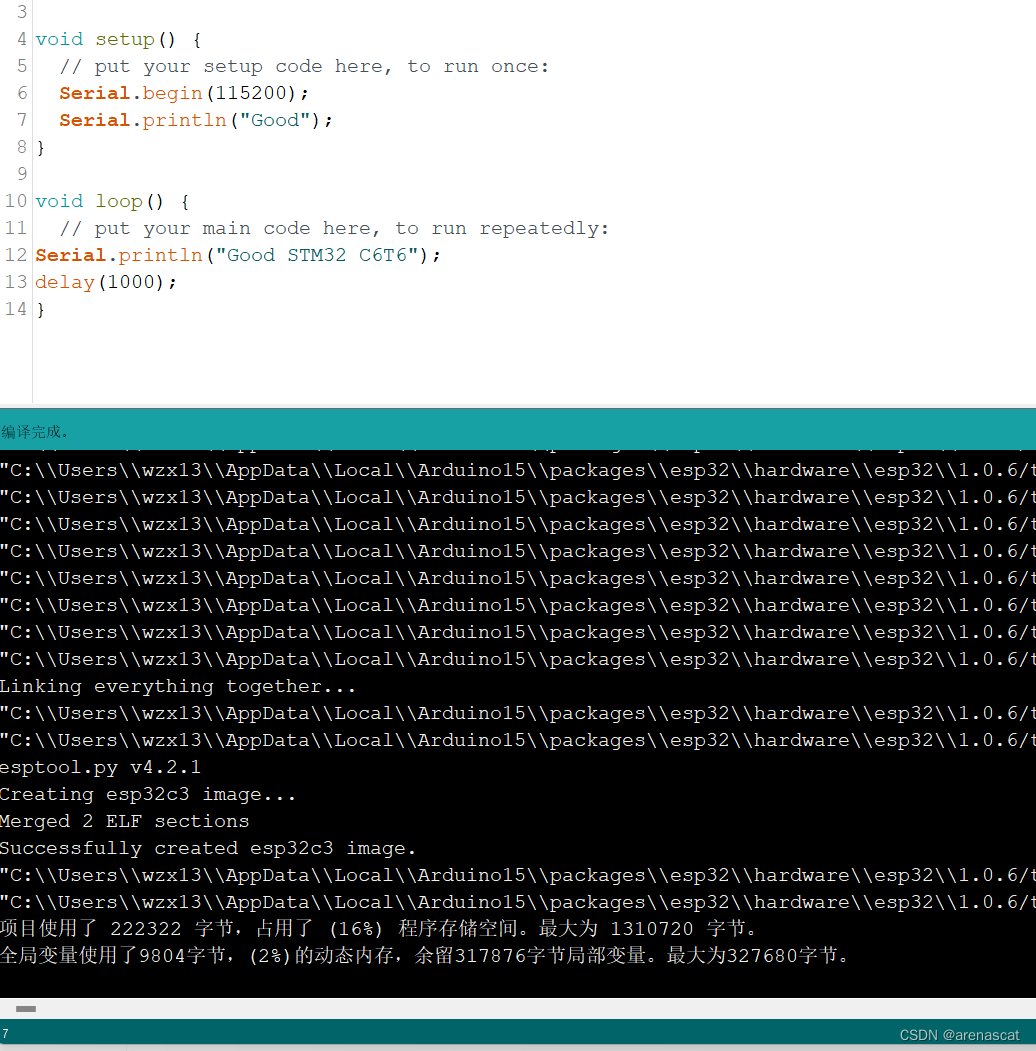

这样搞一下后，再回去编译，就能正常使用了

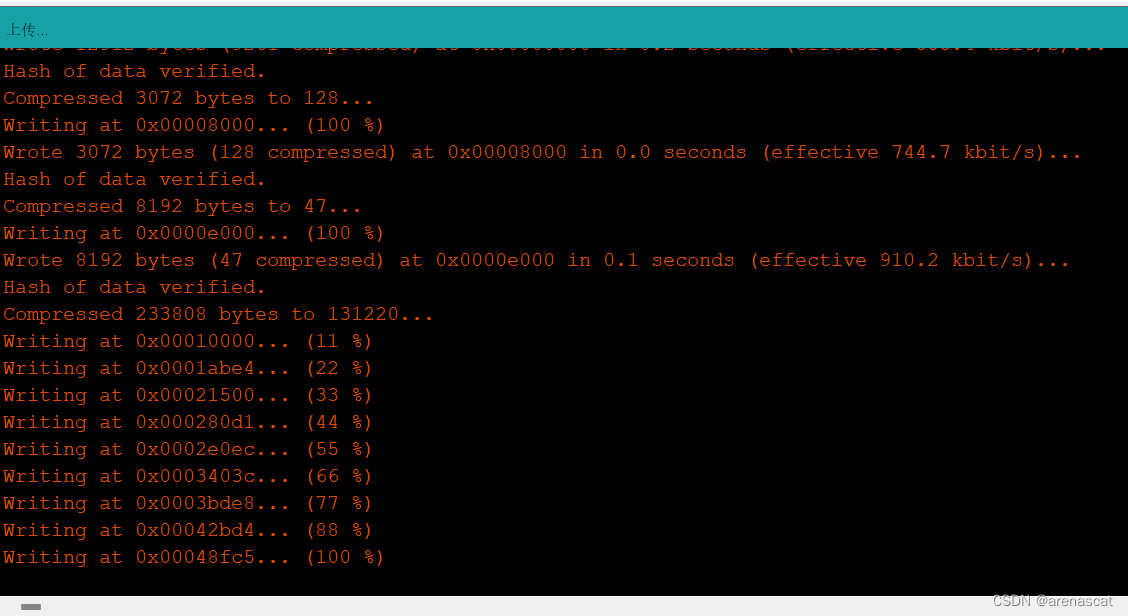

成功烧写！

测试

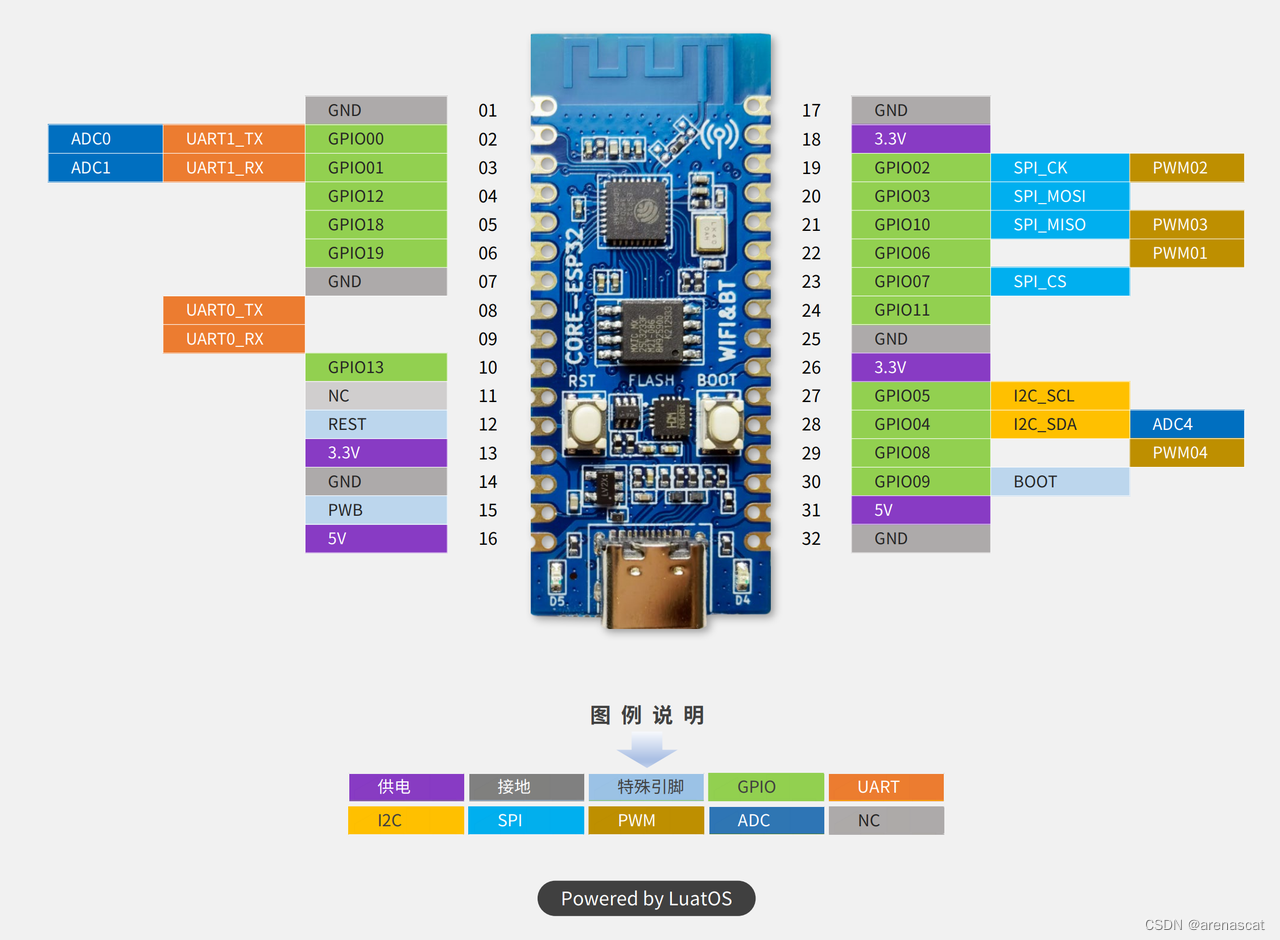

接着来看一下这个开发板的引脚定义，上面的D5和D4在ArduinoIDE里面分别对应的是13和12

简单写一个串口+Led的代码，能跑就说明可以正常使用

#define LEDPIN 12

void setup() {

  // put your setup code here, to run once:

  pinMode(LEDPIN, OUTPUT);

  Serial.begin(9600);

  Serial.println("Good");

}


void loop() {

  // put your main code here, to run repeatedly:

digitalWrite(LEDPIN, LOW);

Serial.println("Good ESP32C3");

delay(1000);

digitalWrite(LEDPIN, HIGH);

delay(1000);

}

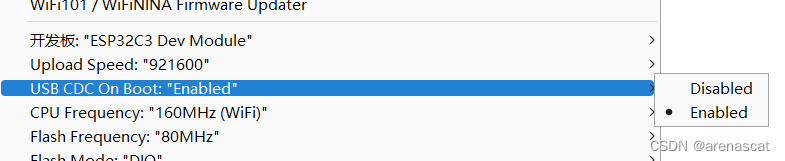

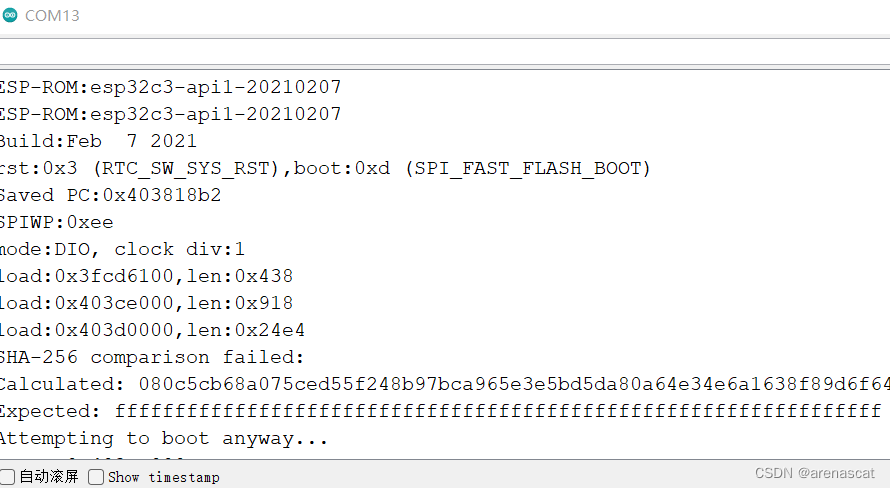

但是在下载后会发现，这是怎么回事，一直在刷这个
