Linux数据报文接收发送总结6

2.3 协议栈注册

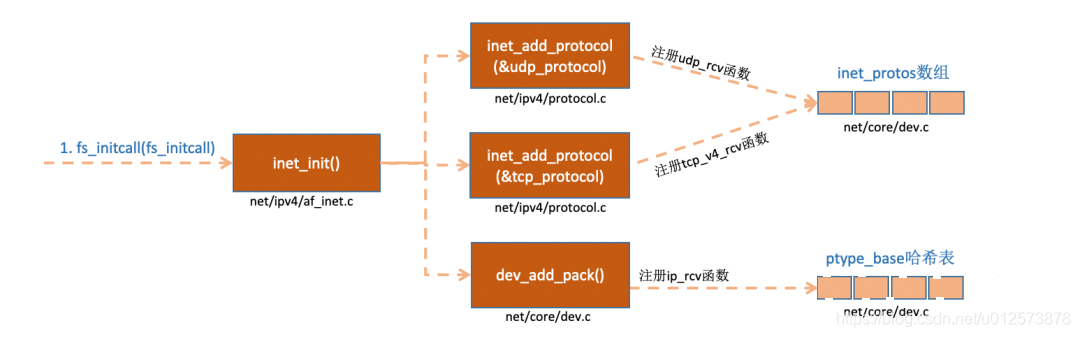

内核实现了网络层的ip协议，也实现了传输层的tcp协议和udp协议。这些协议对应的实现函数分别是ip_rcv(),tcp_v4_rcv()和udp_rcv()。和我们平时写代码的方式不一样的是，内核是通过注册的方式来实现的。Linux内核中的fs_initcall和subsys_initcall类似，也是初始化模块的入口。fs_initcall调用inet_init后开始网络协议栈注册。通过inet_init，将这些函数注册到了inet_protos(传输层协议)和ptype_base（网络/链路层协议）数据结构中了。如下图:

相关代码如下

//file: net/ipv4/af_inet.c

static const struct net_proto_family inet_family_ops = {
	.family = PF_INET,
	.create = inet_create,
	.owner	= THIS_MODULE,
};


/* Upon startup we insert all the elements in inetsw_array[] into
 * the linked list inetsw.
 */
static struct inet_protosw inetsw_array[] =
{
	{
		.type =       SOCK_STREAM,
		.protocol =   IPPROTO_TCP,
		.prot =       &tcp_prot,
		.ops =        &inet_stream_ops,
		.flags =      INET_PROTOSW_PERMANENT |
			      INET_PROTOSW_ICSK,
	},

	{
		.type =       SOCK_DGRAM,
		.protocol =   IPPROTO_UDP,
		.prot =       &udp_prot,
		.ops =        &inet_dgram_ops,
		.flags =      INET_PROTOSW_PERMANENT,
       },

       {
		.type =       SOCK_DGRAM,
		.protocol =   IPPROTO_ICMP,
		.prot =       &ping_prot,
		.ops =        &inet_sockraw_ops,
		.flags =      INET_PROTOSW_REUSE,
       },

       {
	       .type =       SOCK_RAW,
	       .protocol =   IPPROTO_IP,	/* wild card */
	       .prot =       &raw_prot,
	       .ops =        &inet_sockraw_ops,
	       .flags =      INET_PROTOSW_REUSE,
       }
};


static struct packet_type ip_packet_type __read_mostly = {
	.type = cpu_to_be16(ETH_P_IP),
	.func = ip_rcv,
};

static const struct net_protocol tcp_protocol = {
	.early_demux	=	tcp_v4_early_demux,
	.handler	=	tcp_v4_rcv,
	.err_handler	=	tcp_v4_err,
	.no_policy	=	1,
	.netns_ok	=	1,
	.icmp_strict_tag_validation = 1,
};

static const struct net_protocol udp_protocol = {
	.early_demux =	udp_v4_early_demux,
	.handler =	udp_rcv,
	.err_handler =	udp_err,
	.no_policy =	1,
	.netns_ok =	1,
};

static const struct net_protocol icmp_protocol = {
	.handler =	icmp_rcv,
	.err_handler =	icmp_err,
	.no_policy =	1,
	.netns_ok =	1,
};


static int __init inet_init(void)
{
	struct inet_protosw *q;
	struct list_head *r;
	int rc = -EINVAL;

	sock_skb_cb_check_size(sizeof(struct inet_skb_parm));

	rc = proto_register(&tcp_prot, 1);
	if (rc)
		goto out;

	rc = proto_register(&udp_prot, 1);
	if (rc)
		goto out_unregister_tcp_proto;

	rc = proto_register(&raw_prot, 1);
	if (rc)
		goto out_unregister_udp_proto;

	rc = proto_register(&ping_prot, 1);
	if (rc)
		goto out_unregister_raw_proto;

	/*
	 *	Tell SOCKET that we are alive...
	 */

	(void)sock_register(&inet_family_ops);  // 协议族注册， socket函数的第一个参数

#ifdef CONFIG_SYSCTL
	ip_static_sysctl_init();
#endif

	/*
	 *	Add all the base protocols.
	 */

	if (inet_add_protocol(&icmp_protocol, IPPROTO_ICMP) < 0)  //协议注册，ip层协议解析后，再向上解析传输层调用
		pr_crit("%s: Cannot add ICMP protocol\n", __func__);
	if (inet_add_protocol(&udp_protocol, IPPROTO_UDP) < 0)
		pr_crit("%s: Cannot add UDP protocol\n", __func__);
	if (inet_add_protocol(&tcp_protocol, IPPROTO_TCP) < 0)
		pr_crit("%s: Cannot add TCP protocol\n", __func__);
#ifdef CONFIG_IP_MULTICAST
	if (inet_add_protocol(&igmp_protocol, IPPROTO_IGMP) < 0)
		pr_crit("%s: Cannot add IGMP protocol\n", __func__);
#endif

	/* Register the socket-side information for inet_create. */
	for (r = &inetsw[0]; r < &inetsw[SOCK_MAX]; ++r)
		INIT_LIST_HEAD(r);

	for (q = inetsw_array; q < &inetsw_array[INETSW_ARRAY_LEN]; ++q)  // 类型注册，对应socket中的第二个参数
		inet_register_protosw(q);

	/*
	 *	Set the ARP module up
	 */

	arp_init();

	/*
	 *	Set the IP module up
	 */

	ip_init();

	tcp_v4_init();

	/* Setup TCP slab cache for open requests. */
	tcp_init();

	/* Setup UDP memory threshold */
	udp_init();

	/* Add UDP-Lite (RFC 3828) */
	udplite4_register();

	ping_init();

	/*
	 *	Set the ICMP layer up
	 */

	if (icmp_init() < 0)
		panic("Failed to create the ICMP control socket.\n");

	/*
	 *	Initialise the multicast router
	 */
#if defined(CONFIG_IP_MROUTE)
	if (ip_mr_init())
		pr_crit("%s: Cannot init ipv4 mroute\n", __func__);
#endif

	if (init_inet_pernet_ops())
		pr_crit("%s: Cannot init ipv4 inet pernet ops\n", __func__);
	/*
	 *	Initialise per-cpu ipv4 mibs
	 */

	if (init_ipv4_mibs())
		pr_crit("%s: Cannot init ipv4 mibs\n", __func__);

	ipv4_proc_init();

	ipfrag_init();

	dev_add_pack(&ip_packet_type);  //  注册到ptype_base， 接收报文时，根据协议进行相应的处理函数

	ip_tunnel_core_init();

	rc = 0;
out:
	return rc;
out_unregister_raw_proto:
	proto_unregister(&raw_prot);
out_unregister_udp_proto:
	proto_unregister(&udp_prot);
out_unregister_tcp_proto:
	proto_unregister(&tcp_prot);
	goto out;
}

fs_initcall(inet_init);

proto_register注册函数，将对应协议加到proto_list链表中。proto_list是一个全局的静态链表，inet域支持的所有协议全部在这个链表中，但这个链表在协议栈中并没有太大用途，它只是用于在/proc/net/protocols文件中输出当前系统所支持的所有协议。

inet_register_protosw注册函数，将对协议加到 inetsw 数组中，在socket函数系统调用时选择具体的协议时会用到，发送报文时会用到。

int proto_register(struct proto *prot, int alloc_slab)
{
	if (alloc_slab) {
		......
	}

	mutex_lock(&proto_list_mutex);
	list_add(&prot->node, &proto_list);
	assign_proto_idx(prot);
	mutex_unlock(&proto_list_mutex);
	return 0;
}
EXPORT_SYMBOL(proto_register);


void inet_register_protosw(struct inet_protosw *p)
{
	struct list_head *lh;
	struct inet_protosw *answer;
	int protocol = p->protocol;
	struct list_head *last_perm;

	spin_lock_bh(&inetsw_lock);

	if (p->type >= SOCK_MAX)
		goto out_illegal;

	/* If we are trying to override a permanent protocol, bail. */
	last_perm = &inetsw[p->type];
	list_for_each(lh, &inetsw[p->type]) {
		answer = list_entry(lh, struct inet_protosw, list);
		/* Check only the non-wild match. */
		if ((INET_PROTOSW_PERMANENT & answer->flags) == 0)
			break;
		if (protocol == answer->protocol)
			goto out_permanent;
		last_perm = lh;
	}

	/* Add the new entry after the last permanent entry if any, so that
	 * the new entry does not override a permanent entry when matched with
	 * a wild-card protocol. But it is allowed to override any existing
	 * non-permanent entry.  This means that when we remove this entry, the
	 * system automatically returns to the old behavior.
	 */
	list_add_rcu(&p->list, last_perm);
out:
	spin_unlock_bh(&inetsw_lock);

	return;

......
}

上面的代码中我们可以看到，udp_protocol结构体中的handler是udp_rcv，tcp_protocol结构体中的handler是tcp_v4_rcv，通过inet_add_protocol被初始化了进来。

int inet_add_protocol(const struct net_protocol *prot, unsigned char protocol){
    if (!prot->netns_ok) {
        pr_err("Protocol %u is not namespace aware, cannot register.\n",
            protocol);
        return -EINVAL;
    }

    return !cmpxchg((const struct net_protocol **)&inet_protos[protocol],
            NULL, prot) ? 0 : -1;
}

inet_add_protocol函数将tcp和udp对应的处理函数都注册到了 inet_protos （接收报文时，解析传输层应用）数组中了。

再看dev_add_pack(&ip_packet_type);这一行，ip_packet_type结构体中的type是协议名，func是ip_rcv函数，在dev_add_pack中会被注册到ptype_base（接收报文时，解析网络层使用）哈希表中。(上面在net_dev_init时，最多支持16个协议)

//file: net/core/dev.c
void dev_add_pack(struct packet_type *pt){
    struct list_head *head = ptype_head(pt);
    ......
}
static inline struct list_head *ptype_head(const struct packet_type *pt){
    if (pt->type == htons(ETH_P_ALL))
        return &ptype_all;
    else
        return &ptype_base[ntohs(pt->type) & PTYPE_HASH_MASK];
}

这里我们需要记住inet_protos记录着udp，tcp的处理函数地址，ptype_base存储着ip_rcv()函数的处理地址。后面我们会看到软中断中会通过ptype_base找到ip_rcv函数地址，进而将ip包正确地送到ip_rcv()中执行。在ip_rcv中将会通过inet_protos找到tcp或者udp的处理函数，再而把包转发给udp_rcv()或tcp_v4_rcv()函数。

扩展一下，如果看一下ip_rcv和udp_rcv等函数的代码能看到很多协议的处理过程。例如，ip_rcv中会处理netfilter和iptable过滤，如果你有很多或者很复杂的 netfilter 或 iptables 规则，这些规则都是在软中断的上下文中执行的，会加大网络延迟。再例如，udp_rcv中会判断socket接收队列是否满了。对应的相关内核参数是net.core.rmem_max和net.core.rmem_default。如果有兴趣，建议大家好好读一下inet_init这个函数的代码。
