SINUMERIK西门子828D/840Dsl数控系统数据采集方法与IP地址参数设定

1、系统口令等级取为“制造商“，【MENU/SELECT】，调试-设置口令，密码：SUNRISE，否则会出现没有更改画面。

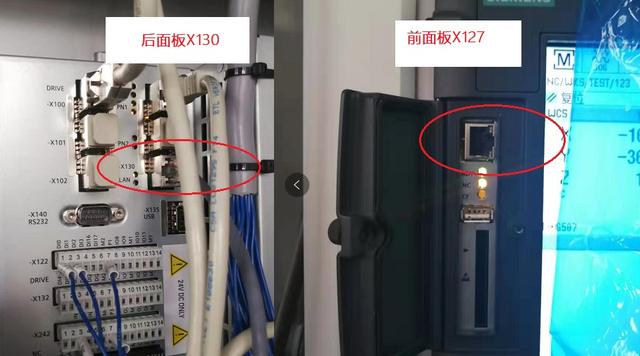

2、数控系统网口认识：

X127(系统正面)用于服务调试；

X130(系统背面)用于连接工厂网络。(也可以作为工程师调试使用)

1) X127 服务调试端口 X127 的 IP 地址为 192.168.215.1(禁止更改)，它作为 DHCP 服务器，为连接上的计算机分配 IP。计算机网 卡的 IP 必须设为自动获得，系统会分配 IP：192.168.215.2 - 192.168.215.9，多可同时连接 8 台计算机。

2) ProfiNet网口IP地址：192.168.214.X（禁止更改）；

3) X130 工厂网络端口 X130 (也叫公司网络IP)可设为 DHCP 客户端，也可以手动设置 IP,可以作为数据采集网口。如果设为 DHCP 客户端，则系统不能与计算机 直接相连，必须通过一个 DHCP 服务器连接，这个服务器一般为路由器，此时计算机网卡的 IP 应设为自动获得。如果 X130 设为手动设置 IP，需要手动将 X130 的 IP 和计算机网卡的 IP 设为 同一网段，此时可以直接连接到计算机。设置 IP 时应避开 192.168.215.x(X127 占用)和 192.168.214.x(ProfiNet 占用)。

3、设置X130公司网络IP方法：

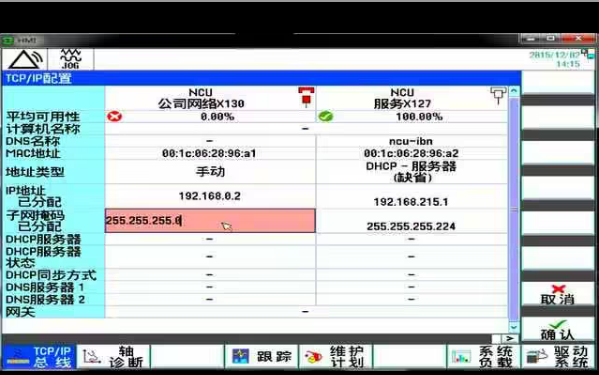

【MENU/SELECT】-【诊断】→【扩展】→【TCP/IP总线】→【TCP/IP配置】→【更改】光标移到【NCU 公司网络 X130】所在列：

(X130表示西门子828D系统面板后部RJ45 X130接口。)

【平均可用性】：100%，显示绿色对勾，表示网络已经接通。

【地址类型】:手动。

【IP地址】（填写机床实际IP地址）：

【子网掩码】：255.255.255.0

【网关】（填写机床所连交换机网关）：

【确认】。

配置完成重启机床设备

4.打开端口越过防火墙建立连接。

在网络设置界面，依次按下“公司网络” >>“更改”按钮，在“防火墙例外”栏目下，勾选或

填写端口，完成之后，需要系统断电重启。

常用端口如下：

 TCP/102:用于 S7 通讯，例如 STEP 7 等

 TCP/5900:用于 VNC 访问，例如 VNCViewer 等

 TCP/22:用于 SSH，例如 Access MyMachine，RCS Commander，WinSCP 等

 TCP/4840:用于 OPC-UA/MiniWeb

 TCP/21:用于 FTP 服务器通讯

需要注意:数据采集一般都是通过S7协议进行采集,需要打开102端口,通过opc采集的话,就需要打开opc协议,opc还需要设置其他参数 ,不勾选这些会导致数据采集不上来,勾选之后一定要重启,有的机床使用再启动是没有用的,建议还是重启靠谱一些.
