机床数据采集之马扎克(Mazak)Smart CNC IP地址设置

第一步

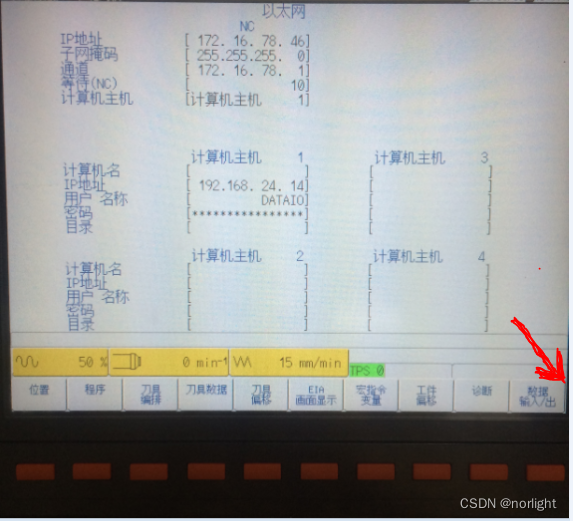

通过按键操作进入如图一所示的界面，点击数据输入\出按钮（如图箭头所指的按钮），进入数据输入\出界面

第二步

进入数据输入/出界面,将会出现几种不同的情况

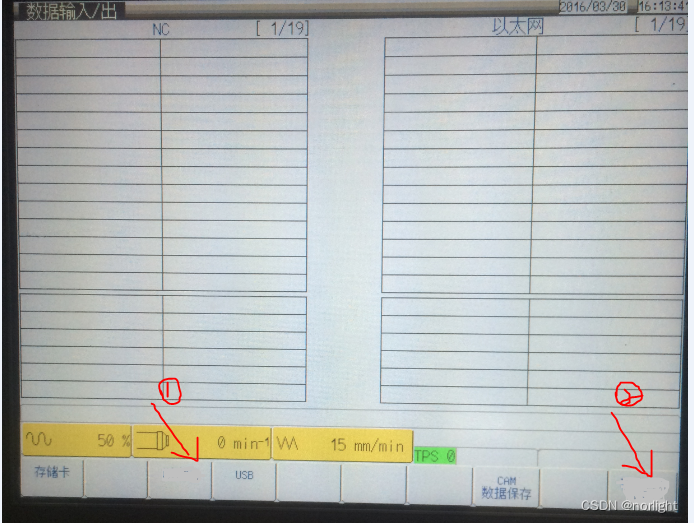

• 如果如下图所示,说明输入\出参数和以太网都没有设置按钮，则跳转到第三步

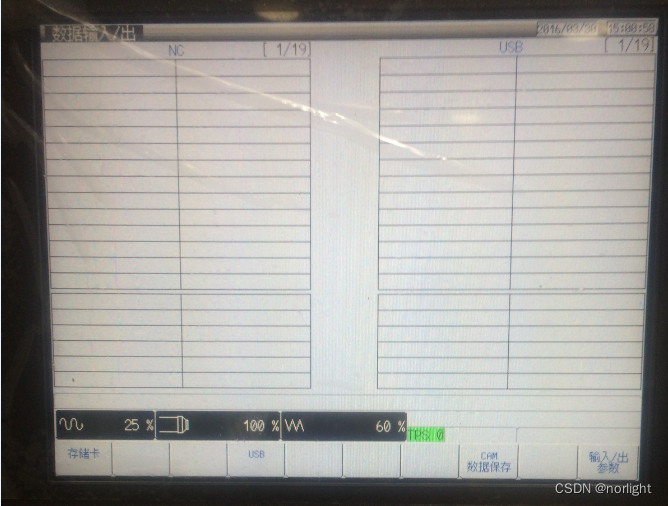

 如果如下图所示，说明输入\出参数设置按钮没有隐藏，而以太网按钮式隐藏的，跳到第四步

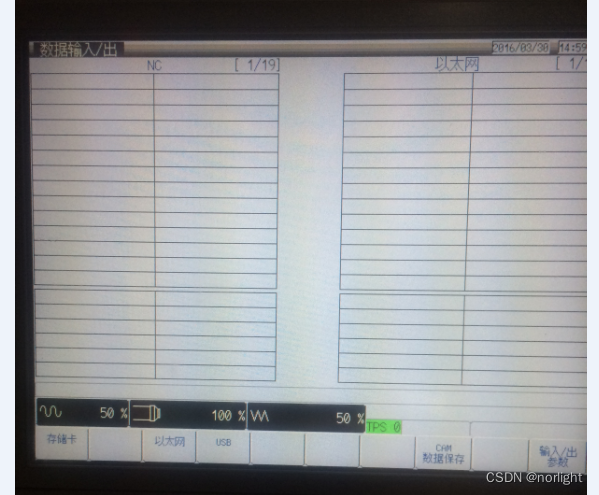

 如果如下图所示，说明输入\出参数设置和以太网按钮都没有隐藏，跳到第五步

第三步

通过界面上的左右按键操作，进入如下图所示的界面。

如果面板上左端的三个按钮有颜色是粉红色的话，通过按相对应的按键使之变成灰色，如下图所示。

点击参数按钮，出现如下图所示的界面。

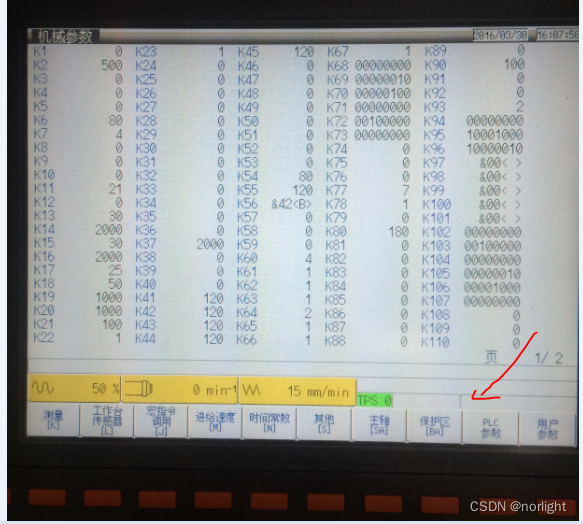

点击机械参数，进入机械参数设置界面，如下图所示。

 按机械键盘上的“—》”右键将光标停留在在如图八箭头所示的区域，在区域里面输入1131，按键盘上的“input”键输入参数。跳到第四步。重启设备，完成输入\出参数的设置。

第四步

进入如下图所示的界面

点击输入\出参数按钮，进入下图所示的界面。

通过机械键盘上的上下左右键，将光标定在IOP5上，在输入区域输入“0000 0100”，按“input”完成IOP5值的设置。重启设备，完成以太网按键的设置。

第五步

进入如下图所示的界面

点击进入如下图所示的以太网

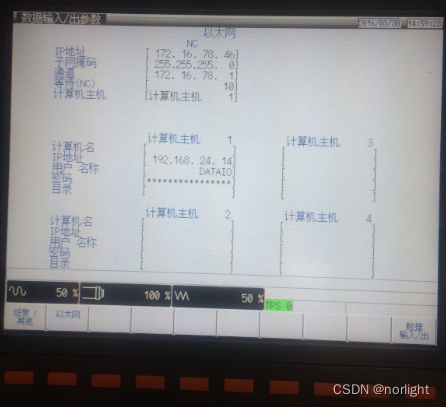

进入以太网设置的界面。界面如下图所示。
