O-RAN学习笔记之O-RAN的系统架构

参考：O-RAN.WG1.O-RAN-Architecture-Description

1. 设计目标

O-RAN致力于搭建一个开放的（Open）、智能化的（Intelligent）、虚拟化的（Virtualized）、各厂商产品可互操作的（Fully Interoperable）无线接入网络架构，其目标概况如下：

• 接口开放化：所有逻辑网元和逻辑功能的接口都开放，各厂家逻辑网元能够互操作。O-RAN定义开放的API和接口，并推动标准组织尽可能地采纳它。
• 网络智能化：基于大数据（Big Data）技术和人工智能（AI）技术，对RAN进行智能化的配置、维护、控制、管理等。
• 硬件通用化：最大限度地使用通用地硬件设备，尽可能地减少专业硬件设备。
• 开源化
• 网络功能虚拟化

2. 基本原则

O-RAN的架构和接口规范应尽可能与3GPP架构和接口规范一致。

3. 整体架构

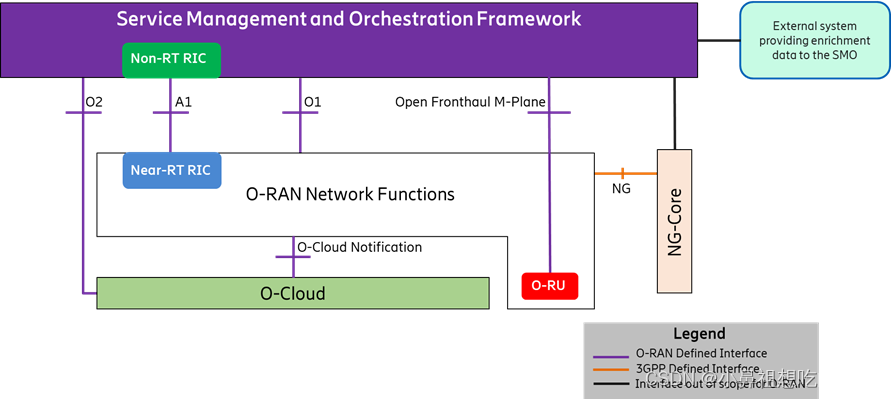

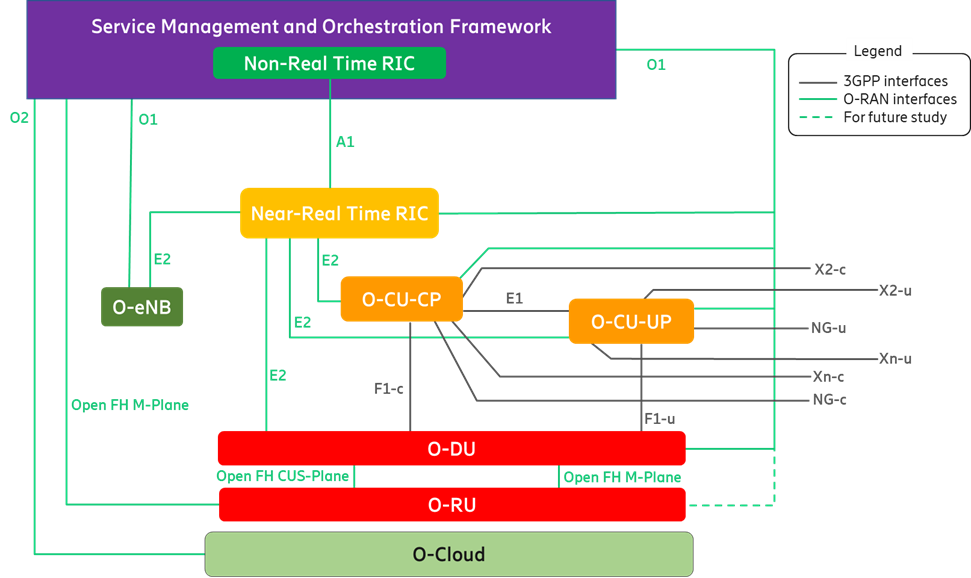

从上图可以看出，O-RAN整体架构主要包括8个网元类型和6个接口类型，下面小节进行详细介绍。

3. 1 接口介绍

接口	简要介绍
A1	SMO中Non-RT RIC和Near-RT RIC之间的接口，A1接口支持3种服务类型： 🍀 策略管理服务 🍀 信息服务 🍀 ML模型管理服务
O1	Open 1接口，SMO和O-RAN内部网元之间的接口，用于SMO对Near-RT RIC和O-RAN内部网元进行智能化的配置和管理，主要功能包括： 🍀 性能管理：Performance Management，PM 🍀 配置管理：Configuration Management ，CM 🍀 故障管理：Fault Management，FM 🍀 文件管理：File Management 🍀 通信监视（心跳） 🍀 信令跟踪 🍀 无线网络功能发现：Physical Network Function (PNF) Discovery 🍀 PNF软件管理 其中，O-RAN内部网元可以是：O-CUCP、O-CUUP、O-CU、O-DU、O-RU、O-eNB等
O2	Open 2接口，SMO和O-Cloud之间的接口，用于管理O-Cloud之上运行的各个O-RAN网络服务节点进行智能化的配置和管理， 主要包括： 🍀 O-Cloud的发现和管理 🍀 O-Cloud的扩容和缩容 🍀 O-Cloud的FCAPS（性能管理、配置管理、故障管理、通信监视）等 🍀 Cloud平台的软件管理 🍀 O-Cloud资源的创建、删除、分配 🍀 O-Cloud资源的扩容、缩容 🍀 O-Cloud资源的FCAPS（性能管理、故障管理） 🍀 软件部署管理
Open Fronthaul Interface	SMO和O-RU之间的接口，用于管理O-RU，其中包括：CUS（Control User Synchronization）面、和M面。在Hybrid模式下，SMO使用Open Fronthaul M-Plane接口来实施FCAPS功能，主要包括的功能：“启动”安装、软件管理、配置管理、性能管理、故障管理、文件管理等。。 注： 1. 在5G系统规范中，Fronthaul M-Plane接口是DU和RU之间的管理接口。在DU和RU之间，3GPP只对数据面CPRI和eCPRI接口进行了规范，但未对管理面进行规范，这个接口各个厂商自行定义。为了现有产品向后兼容，因此O-RAN定义了该接口，希望各厂商可以开放各自的Fronthaul M-Plane接口。 2. O1接口也可以控制O-RU，即O-RU有两组管理接口。当两组接口都使能时，称为Hybrid模式（混合模式）
O-Cloud Notification Interface	O-Cloud通知接口。
NG	3GPP定义的5G RAN和5G Core之间的接口。

3. 2 网元介绍

3.2.1 SMO

SMO, Service Management and Orchestration, 服务管理和编排。在服务提供商网络中，SMO主要负责：RAN管理、核心网管理、传输管理、端到端管理。在O-RAN的架构中，SMO主要负责RAN管理，包括如下3个功能：

• O-RAN OAM：无线接入网的OAM FCAPS功能：Fault（故障管理）、 Configuration（配置管理）、 Accounting、 Performance（性能管理）、Security（安全管理）。
• 基于Non-RT RIC的RAN优化
• O-Cloud OAM：云基础设施的管理、编排、workflow管理

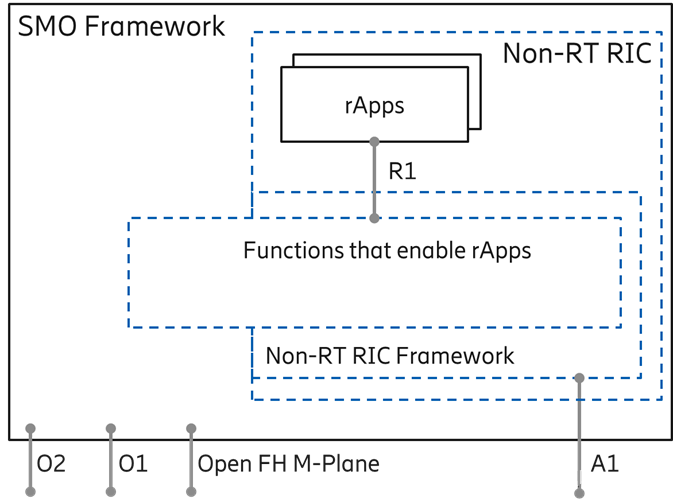

SMO各个功能模块的关系如下图所示。使能rApp的功能在SMO范围内，但超过Non-RT RIC，是表明R1服务可以是来自Non-RT RIC，也可以是来自SMO其它模块。

注：SMO怎么看都像是传统的网管，但又与传统的网管不同。有人说，为了体现O-RAN网管和传统网管的不同，体现O-RAN运营的高度智能化、网络功能的服务化和可定制化，所以取了这么一个高大上的名字：SMO。

3.2.2 Non-RT RIC

Non-RT RIC部署在SMO内，其主要职责是：

• 通过A1接口，向Near-RT RIC提供策略、ML模型管理、大量的信息，从而实现智能化的RAN优化
• 通过R1接口，使能rApp功能。rApp可通过A1、O1、O2、Open FH M-Plane接口，收集信息并采取行动，以达到RAN优化的目的。

3.2.3 Near-RT RIC

Near-RT RIC主要基于E2 Node收集的数据向基站提供近实时的（10 ms - 1s）无线资源控制和优化。

3.2.4 O-RAN网络功能

O-RAN网络内部包含的网元有：O-CUCP、O-CUUP、（或者O-CU）、O-DU、O-eNB、O-RU等，其功能在3GPP定义的标准网元的基础上进行了开放性的扩展，以支持智能化控制。其中，开放性扩展的接口包括：E2、O1、Open FH CUS-Plane、Open FH M-Plane。

3.2.5 O-Cloud

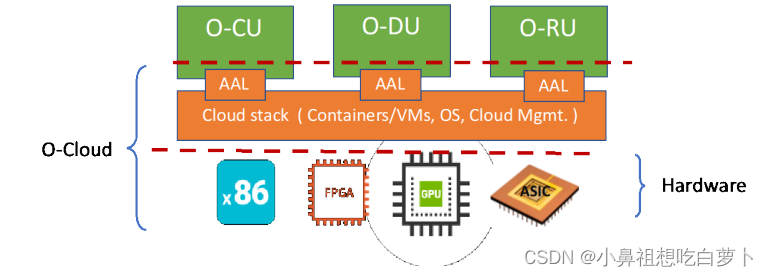

O-Cloud是一个开放的云基础设施平台，包括：

• 物理基础设施节点：满足O-RAN相关功能要求的物理资源
• 软件组件：如操作系统、虚拟机、实时容器等
• 管理和编排功能：
  • O-RAN基础设施节点管理：支持O-RAN O2接口，提供O-RAN基础设施节点发现、注册、软件生命周期管理、工作负载生命周期管理、故障管理、性能管理、配置管理等。
  • 硬件加速卡管理：支持 O-RAN AAL（Accelerator Abstraction Layer） API。
  • O-Cloud通知管理：支持O-Cloud Notification接口，以向O-RAN网元同步一些关键信息，如PTP同步状态。

RU还未做到虚拟化，O-RU的虚拟化是未来进一步研究的方向之一。

3.2.6 NG Core

就是3GPP定义的5G核心网，没什么好说的。

4. 控制类型

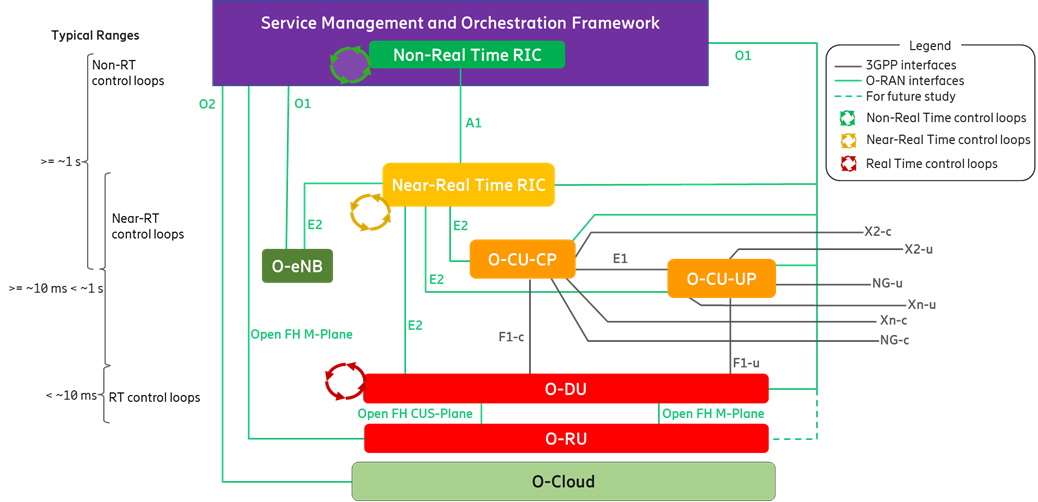

O-RAN控制根据控制实时性的程度分为以下三种：

• 非实时控制：控制环的时延 ≥ 1s ，由Non-RT RIC发起。
• 近实时控制： ≥ 10ms，且 ＜ 1s ，由Near-RT RIC发起
• 实时控制： ＜ 10ms ，DU对RU的控制
