【创客教育】轻触开关接线方法

轻触开关（Pushbutton）是一种电子开关，也称按键开关。

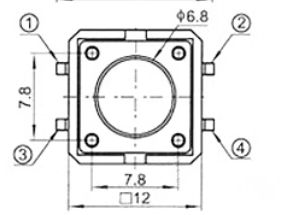

轻触开关由四脚组成，其中，1、2 脚相连，3、4脚相连。轻触开关按压时接通，撤销压力断开。厂家或软件不同各脚的命名方式不同，一般看轻触开关的背面有示意，相连的两个脚之间直线相连。或者用万用表的电阻档判断结构。

轻触开关主要接线方法：

‌1. 对角连接法
一般情况下，接线时需将对角线方向的两个引脚连接：例如，连接1号与4号引脚，或2号与3号引脚；‌按下开关时，对角线引脚导通，松开后断开。
‌

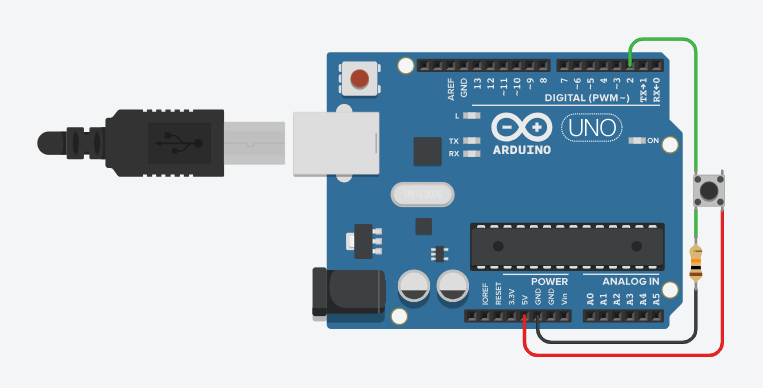

2、在Arudino等项目中，如实现通过按键获取一个高电平输入，请按照如下接线：
如下图的轻触开关四脚分别1a（左下）、1b（左上），这两个端口相连；2a（右下），2b（右上），这两个端口相连。
1a端通过一个大电阻（10KΩ）接地，1b端连接到Arduino的输入引脚。2a连接到电源正极（5V）。
当没有按下开关时，输入引脚直接接地，即保持为低电平；当按下开关时，此时大电阻的作用，输入引脚可以检测到 5V的高电平信号。
