威纶通触摸屏与汇川H5U AutoShop通讯仿真

最新推荐文章于 2024-12-12 11:41:38 发布
最新推荐文章于 2024-12-12 11:41:38 发布
阅读量1w 收藏 12
点赞数 8
分类专栏： Automation笔记 文章标签： 经验分享 笔记 自动化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u012861256/article/details/134723435
版权

目录

一、威纶通触摸屏相关设置

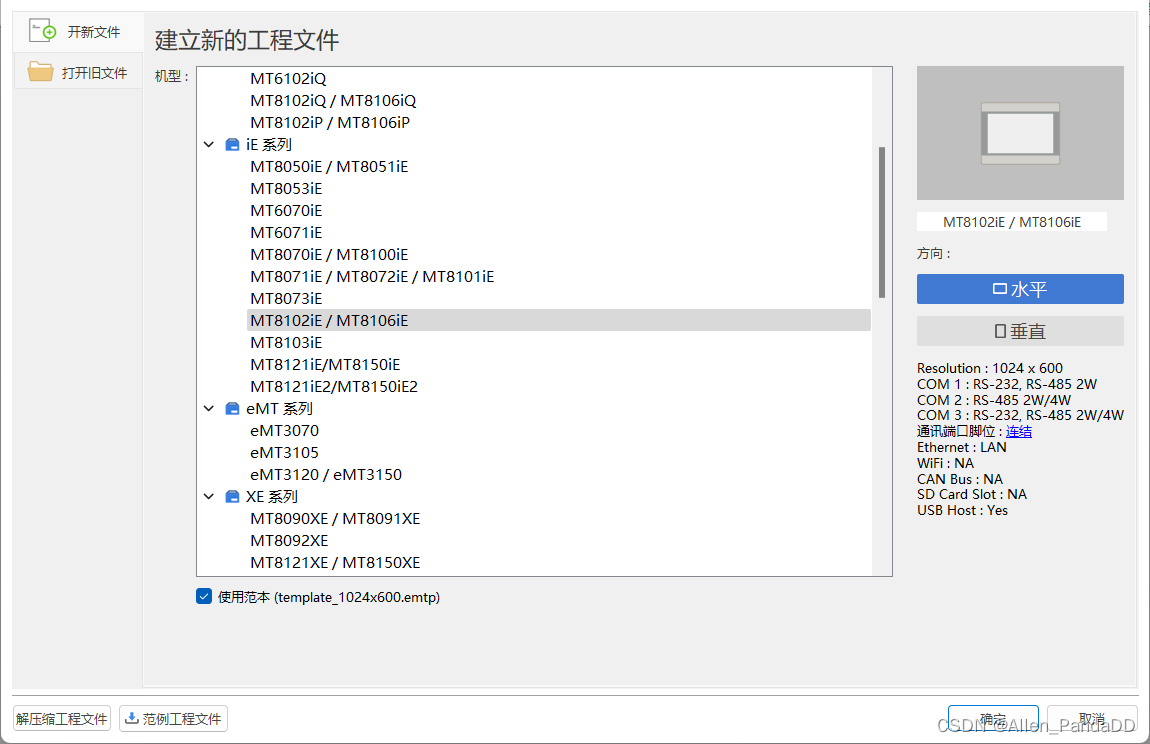

1、选择一款网口触摸屏，新建测试工程
在这里插入图片描述

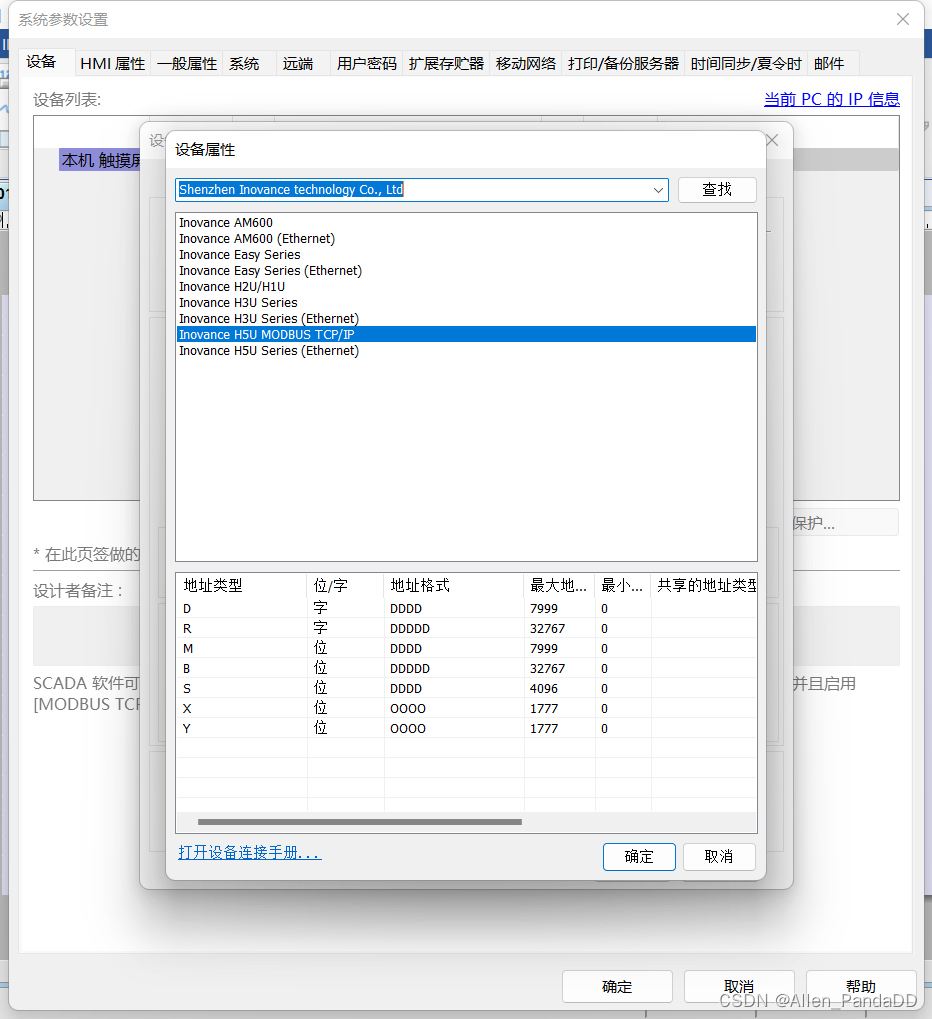

2、添加汇川H5U PLC驱动

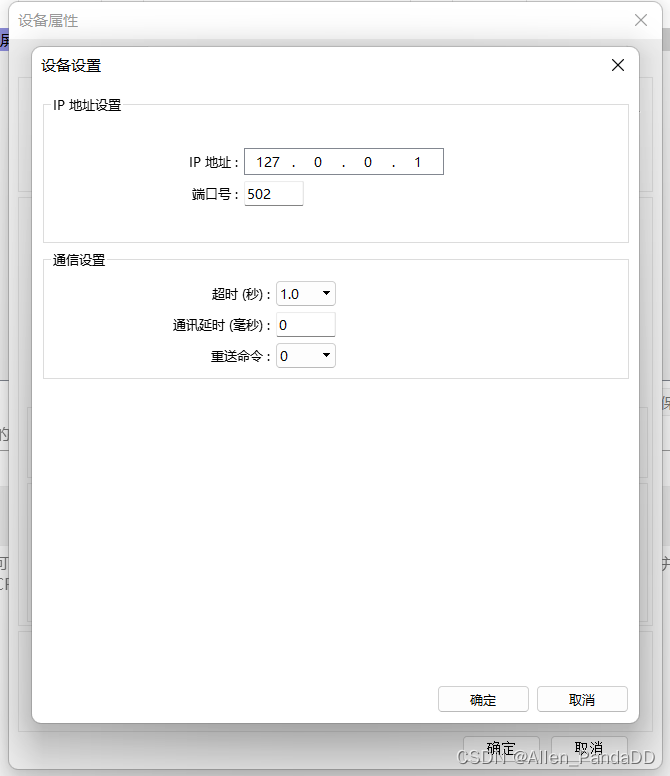

3、设置IP地址
由于我们需要进行仿真，所以使用127.0.0.1地址即可
在这里插入图片描述

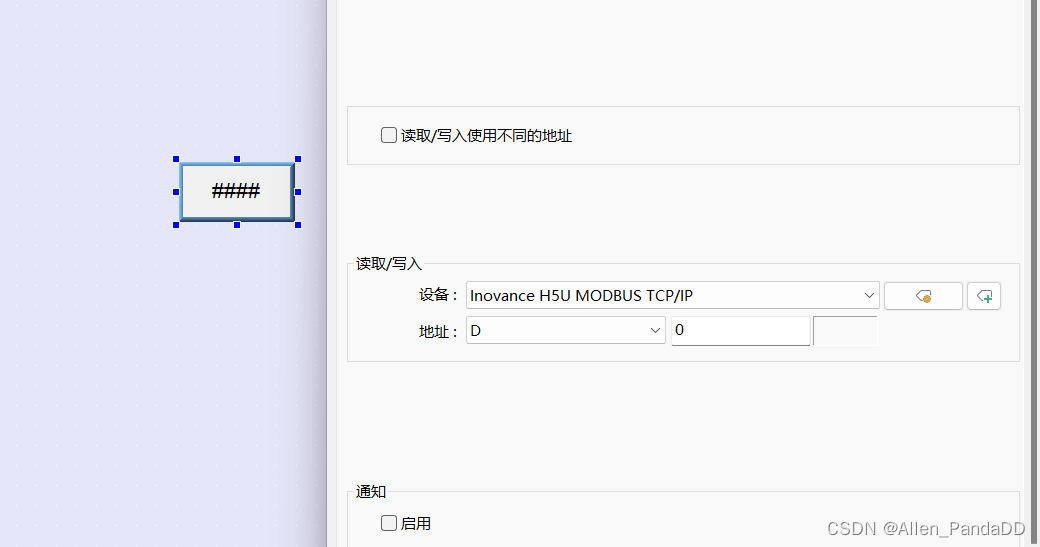

4、创建一个输入框，便于仿真测试
连接D0地址
在这里插入图片描述

二、汇川AutoShop相关配置

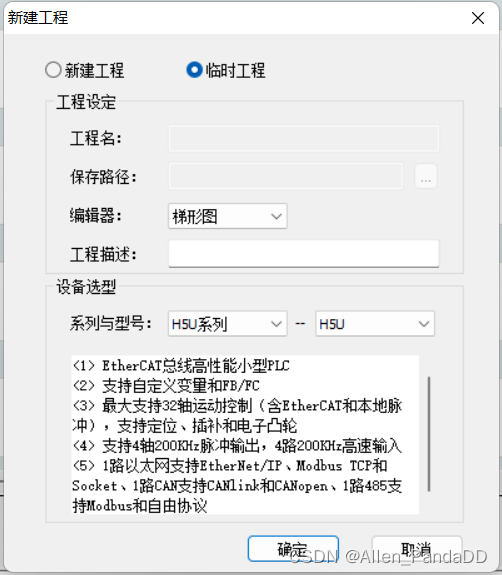

1、新建一个H5U临时工程
在这里插入图片描述

2、变量表创建测试变量
在这里插入图片描述

三、测试

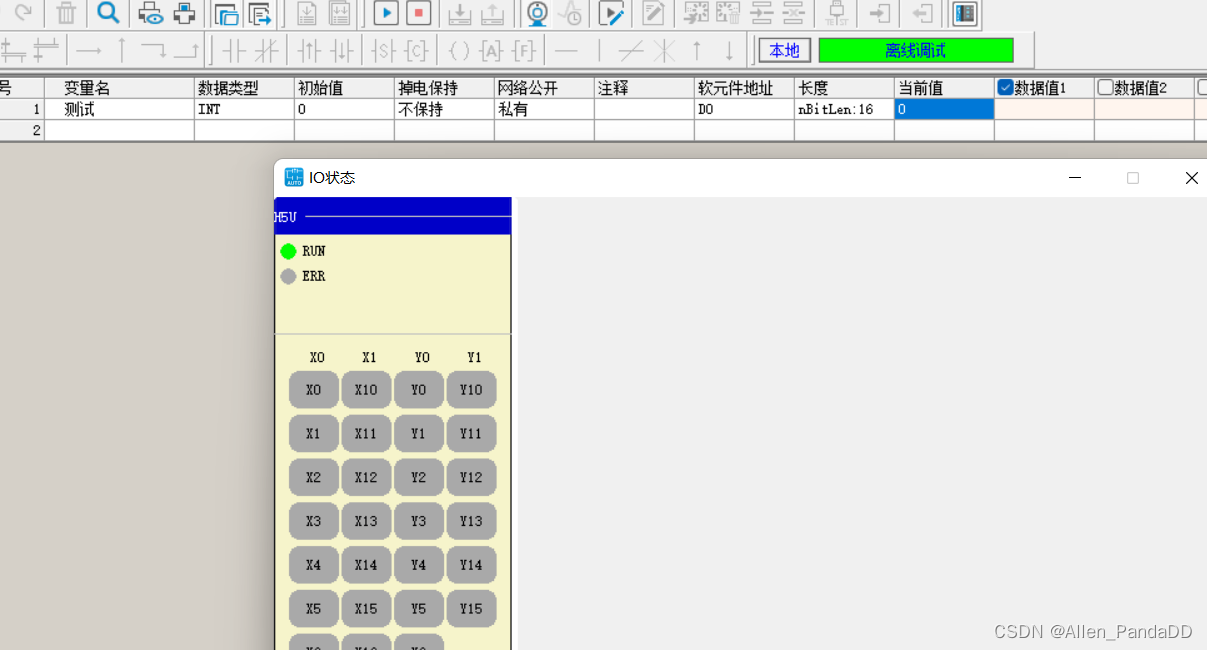

1、AutoShop启动仿真
在这里插入图片描述

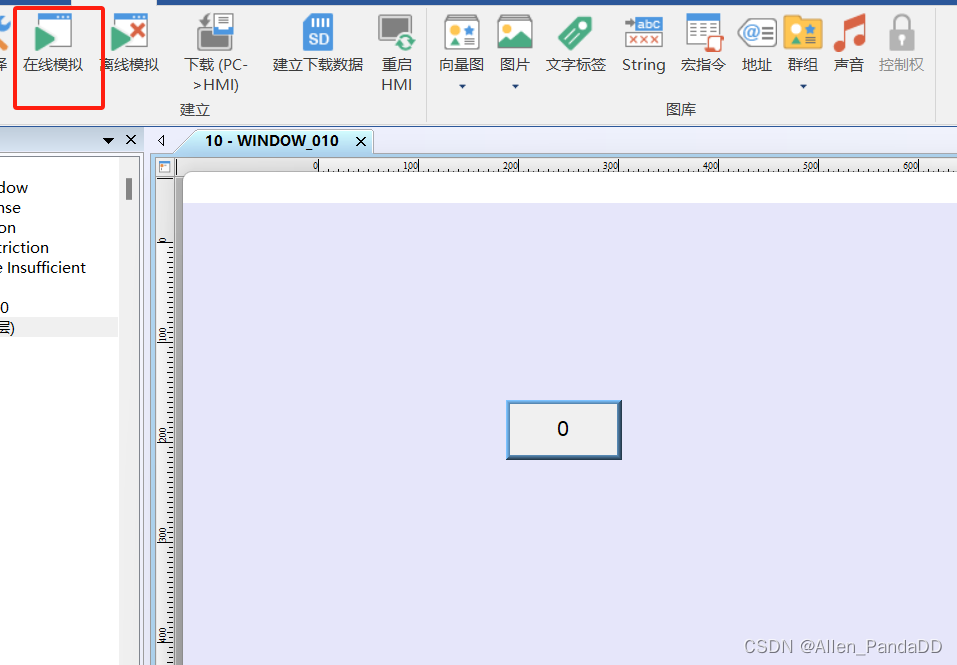

2、威纶通启动仿真
这里一定要注意是用在线模拟，而不是用离线模拟
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/eb2876e31b834982b19db16697da6230.png

3、触摸屏中修改值观察通讯
更改数值，观察PLC中数值也同步发生了变化
测试OK
在这里插入图片描述

分享创作不易，请多多支持，点赞、收藏、关注！

Ending~
