NUCLEO-H743ZI2.硬件.LED

本文介绍了NUCLEO-H743ZI2开发板上的LED资源及其对应的GPIO引脚,包括LD1(绿色)、LD2(黄色)、LD3(红色)等,为学习和使用该开发板提供了必要的硬件信息。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

NUCLEO-H743ZI2板载资源.LED(学生.扩展资料)

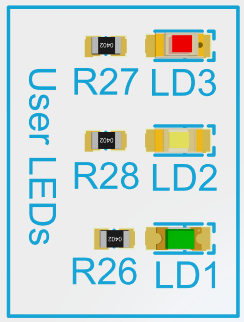

LD1、GREEN

PB0

H > Light



LD2、YELLOW

PE1

H > Light

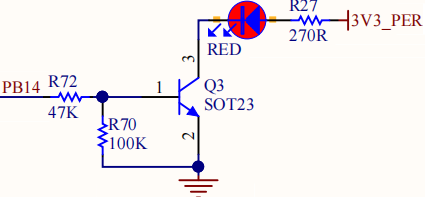

LD3、RED

PB14

H > Light

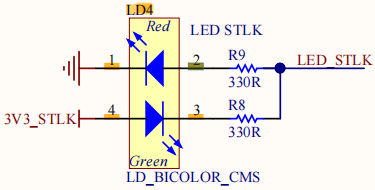

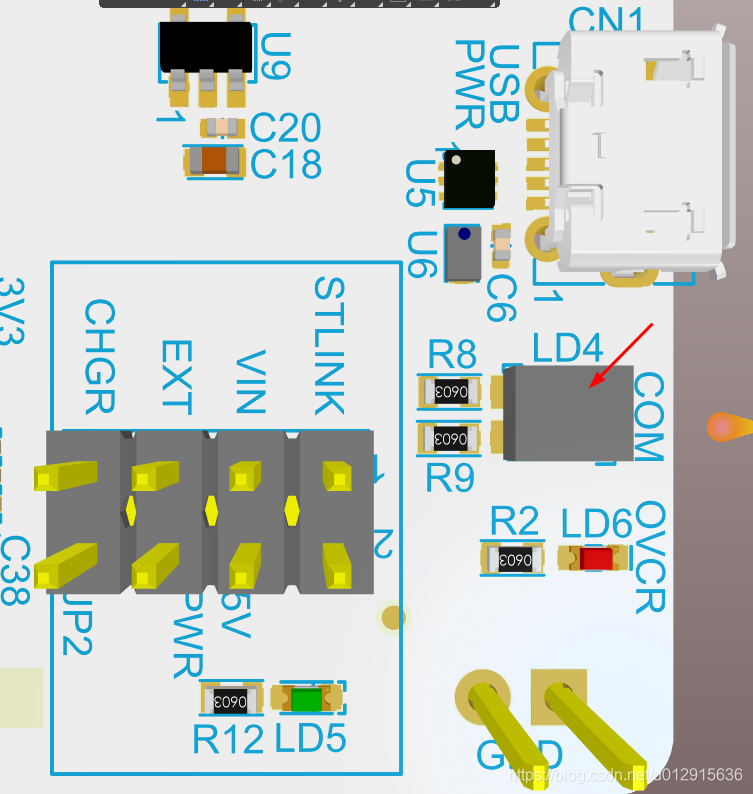

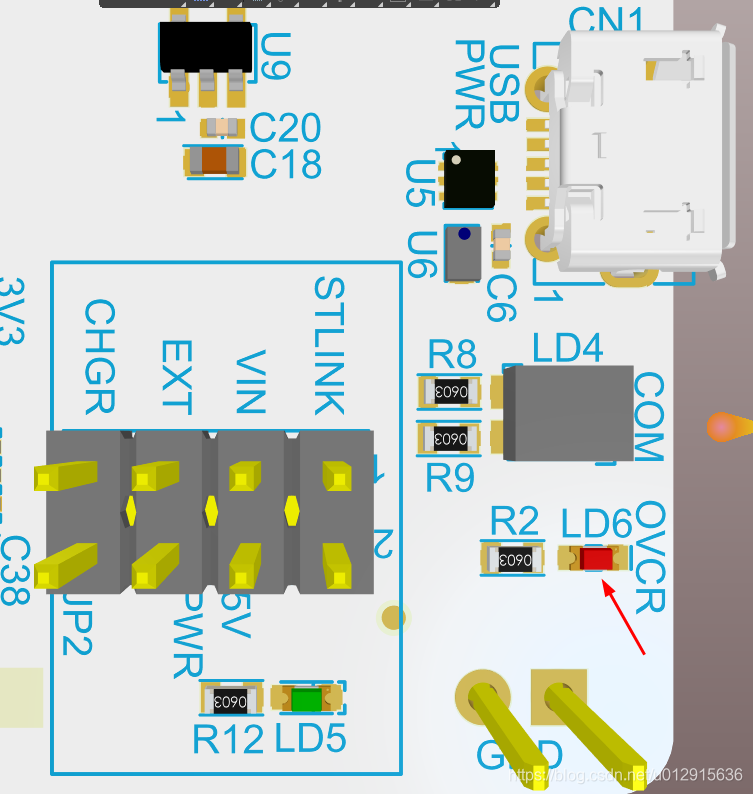

LD4





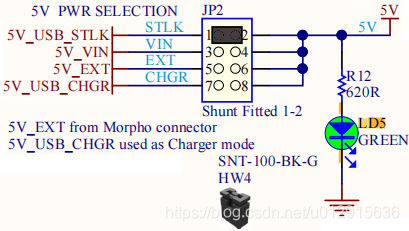

LD5



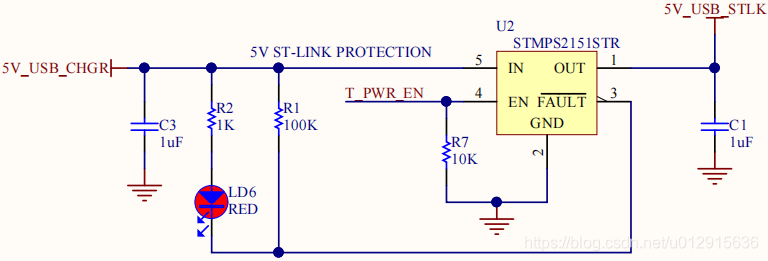

LD6



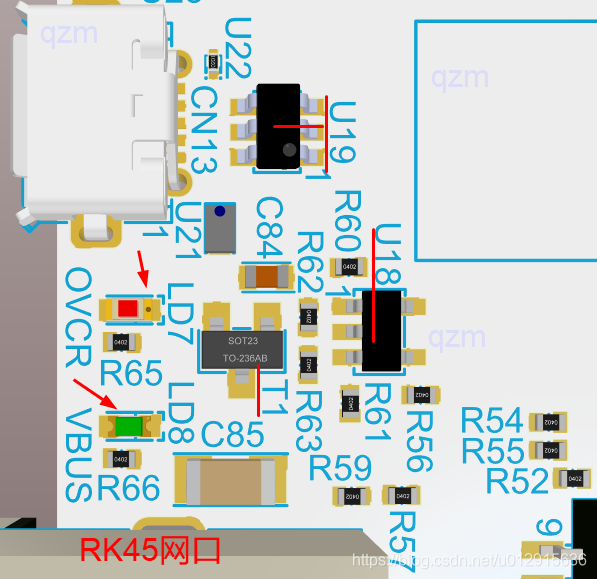

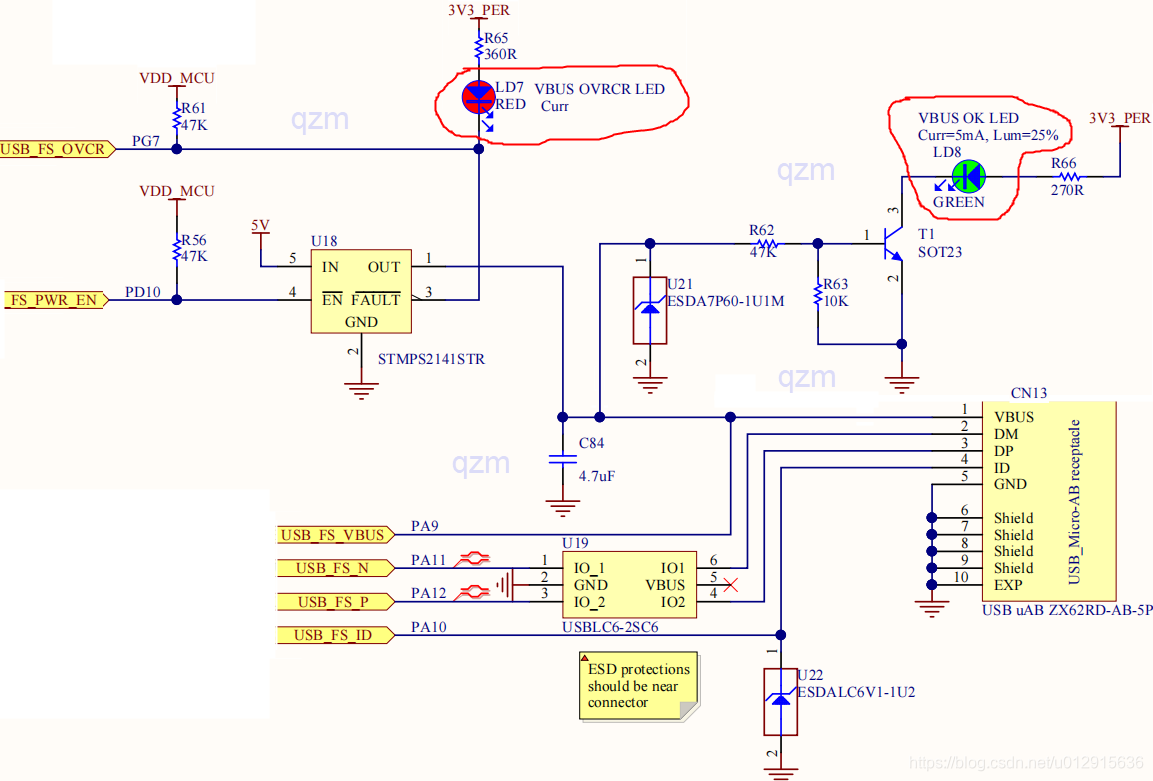

LD7

LD8



ST公司在今年4月份的峰会上,发布了最新的32位单片机STM32H7,瞬间在业内产生一股追捧热风。大家对这款ST最高性能的单片机充满期待。终于,近期ST推出了基于STM32H743的nuclo开发板。 STM32H7到底有哪些让人惊艳的功能呢? 采用Cortex-M7内核,并实现了最高性能,无论是从嵌入式闪存还是外部存储器来执行代码:400MHz处理器频率下性能可达到2010 Core,ark/856 DMIPS 双时钟架构使得外设速度独立于CPU速度,系统时钟变化不影响外设工作 面向内核、外设存储器互连的AXI总线多AHB总线矩阵 高速主直接存储器访问(MDMA)控制器、两个用于优化外设管理的具有FIFO请求路由器能力的双端口DMA以及一个额外的DMA 更多外设,例如四个支持SPDIF输出的串行音频接口(SAI)、三个全双工I²S接口、一个支持四路输入的SPDIF输入接口、两个具有专用供电的USB OTG模块双模QSPI接口、两个FD-CAN控制器、一个高精度定时器、一个TFT-LCD控制器、一个JPEG编解码器、两个SDIO接口以及很多其它模拟外设,比如三个快速14位ADC、两个比较器两个运算放大器 高能效:多功耗域架构允许在不同的功耗域设置不同的低功耗模式,以优化功耗效率。除了在运行或停止模式期间可为内核提供不同电压的主稳压器外,设备还内置有为内嵌PHY供电的USB稳压器以及一个备份稳压器。在运行模式(外设关闭),功耗典型值为278 µ/MHz @VDD = 3.3 V25 °C。低功耗待机模式的功耗为7 µA。 更多STM32H743的主要外设资源电特性参数可以参考附件的数据手册。 STM32H743 nucleo开发板如同其他STM32系列一样,将主控MCU STM32H743的外设GPIO口做了引出处理。开发板上集成了USB ST-LINK功能,可以方便的进行编程调试。STM32H743 nucleo开发板通过LAN8742A引出了Ethernet PHY接口。 STM32H743 nucleo开发板原理图结构组成 STM32H743 nucleo开发板为6层板,依次为:Top Layer、GND、Signal、PWR、GNA、Bottom Layer,尺寸为:70mm*133.3mm。 电路附件包含了STM32H743数据手册、STM32H743原理图PCB源文件,以及实现了低层驱动,USB, TCP/IP,文件系统,RTOS, Graphic,及运行在ST开发板上的例程代码。 更多STM32H743信息、交流讨论可以移步至STM32中文社区查看。
