【ISP】PS混合模式（2）颜色加深（Color Burn）

1.预先定义

在正式开始之前，我们来定义几条原则先（熟悉的盆友，可以跳过）：

原则1：我们不妨把上方图层定义为B层，下方图层定义为A层，最后混合层为C层。

原则2：定义B图层的某点像素为点B， A图层的某点像素为点A， C层的某点像素为点C。
（因为一个像素点是通过三个通道来显示的，所以点A的值为(Ar,Ag,Ab)；点B，点C也同理。）

原则3：把0-255区间的换算，转换为0-1区间的换算：
0对应的是0.
128对应的是0.5
255对应的是1.
（所以，点A中RGB的三个通道的像素亮度的分别数值就改为0到1）

原则4：混合的意思是两个图层RGB的三个通道分别混合，最后一起显示。


原则5：这些公式仅适用于RGB图像，对于Lab颜色图像而言，这些公式将不再适用。

2.颜色加深

英文本意：Color Burn. Burn有燃烧; 烧; 着火;之意

上一次我们详细的讨论了正片叠底模式，这次我们来讨论一下颜色加深模式，这模式和正片叠底模式的原理是不一样的，当然也更加有趣。

我们来看看PS中国官网对于颜色加深模式的解释：
颜色加深：查看每个通道中的颜色信息，并通过增加二者之间的对比度使基色变暗以反映出混合色。与白色混合后不产生变化。

维基百科对于颜色加深的说法：
颜色加深模式：将反转的底层除以顶层，然后再反转的结果。这使得顶层增加了对比度，以反映底层的颜色。底层颜色越深，使用的颜色就越多。

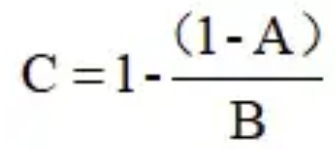

颜色加深的公式：

​

化简后，和维基百科描述的一样了：

​

 （1-A 或者 1-B 的意思是 把A反相了，或者把B反相了。1减去某某，就是将某某反相的意思。）

2.1点B为白色，点A不为白色

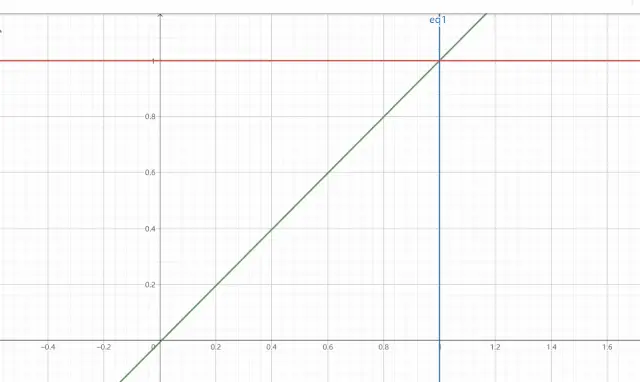

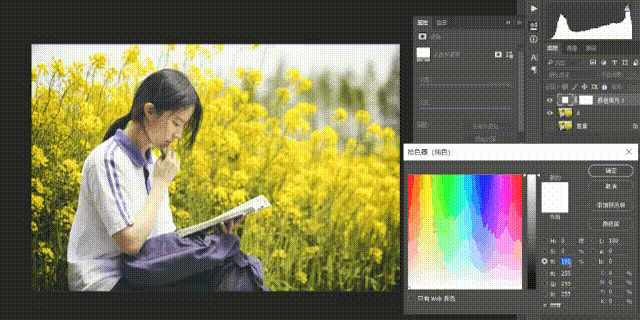

如果点B为白色，点A不为白色；那也就是 点B=1，所以 点C=1-（1-A），把括号拆开，就是 点C=点A。你会看到A层和白色混合，混合后图片和原来的图片一样，没有任何变化。

​

2.2让B强行为0

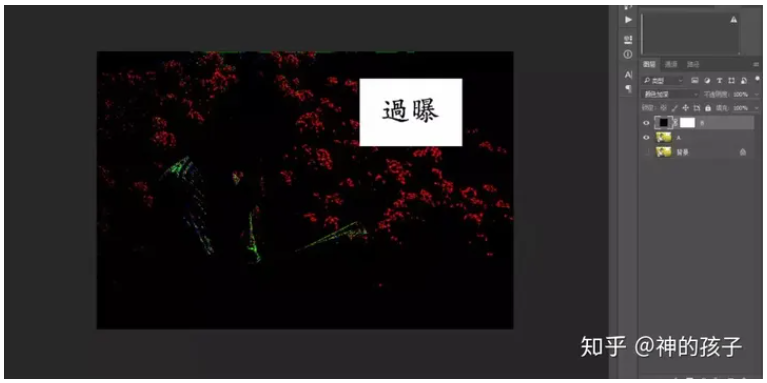

可以看出，B作为分母，所以不能为0。可是当我们在上方图层填充一个百分百纯黑，也就是让 B强行为 0 的时候，会出现什么情况呢？

​

 （黑人问号，为什么会这样呢？为什么整个画面没有变成纯黑色？）

为什么整个画面并没有变成纯黑色？我们为什么依然可以看到有一些颜色呢？这个和正片叠底为啥不一样？说好的是变暗的呢？怎还有这些边边角角是亮的？

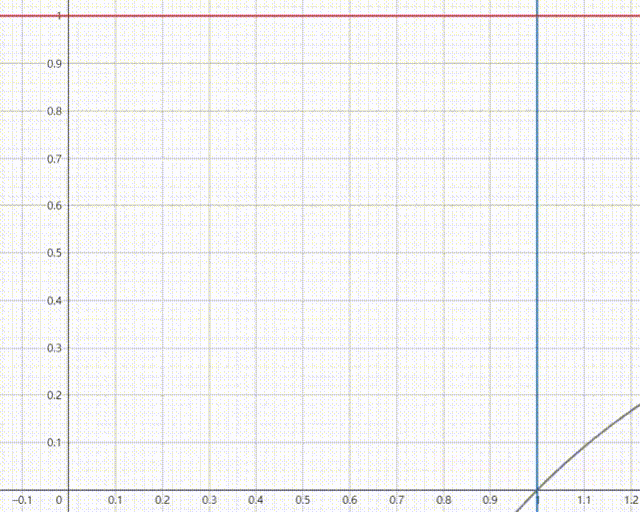

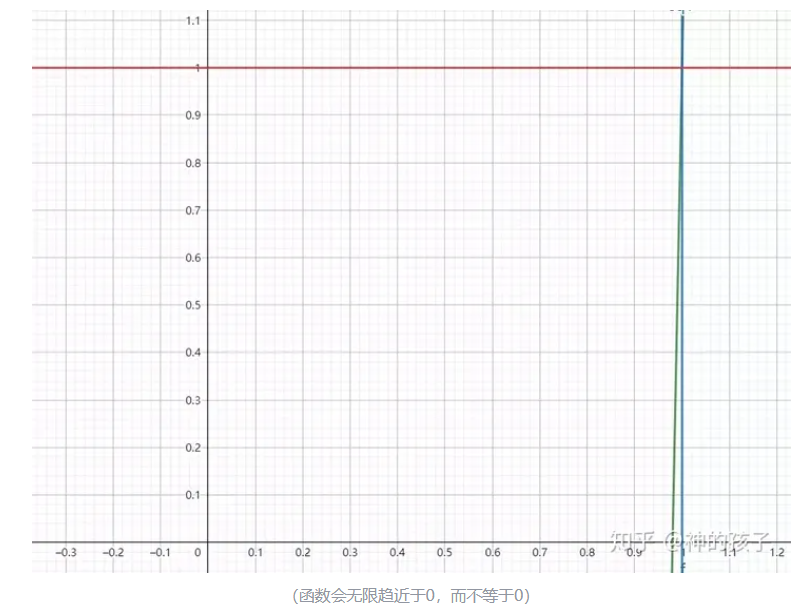

看图像你就懂了，当B接近于0的时候，你可以看到的A层变化的函数图像，是这样子的。

​

在ps中，你会看到曲线无论如何都拉不到最右边的位置，只能无限接近。

​

 （当曲线拉到尽头时，出现了弹窗）

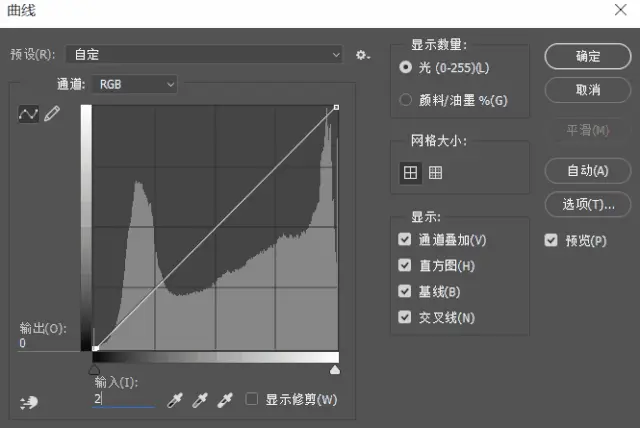

当按下CTRL+M，打开曲线，在输出的地方按下255，它会弹出一个窗口——取值只能是0-251的整数。

​

 （弹窗放大效果图）

这就说明了，B图层在和A图层做颜色加深 混合的时候，A图的过曝部分是没有任何变化的。（实验说明一切，GO！）

​

​

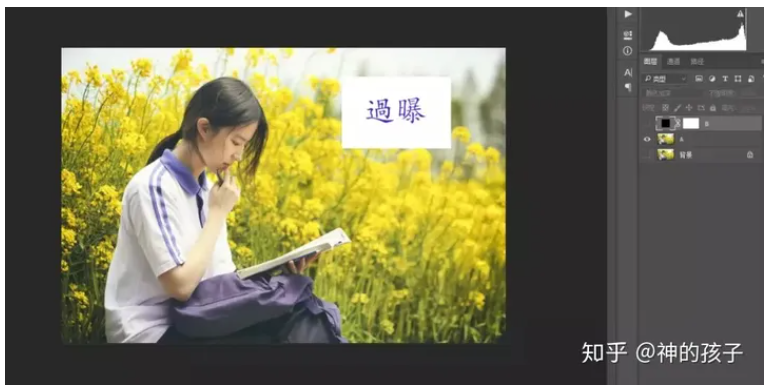

（可见底层A的白色没有任何变化）

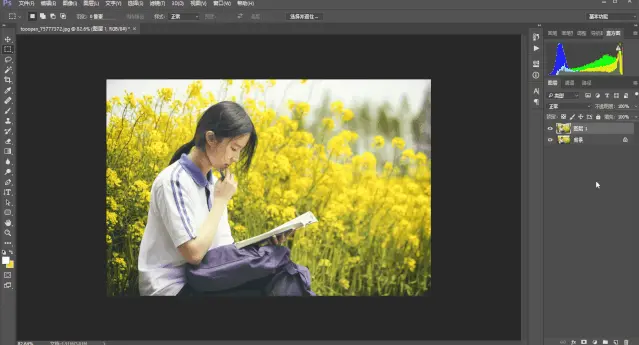

2.3自己混合自己

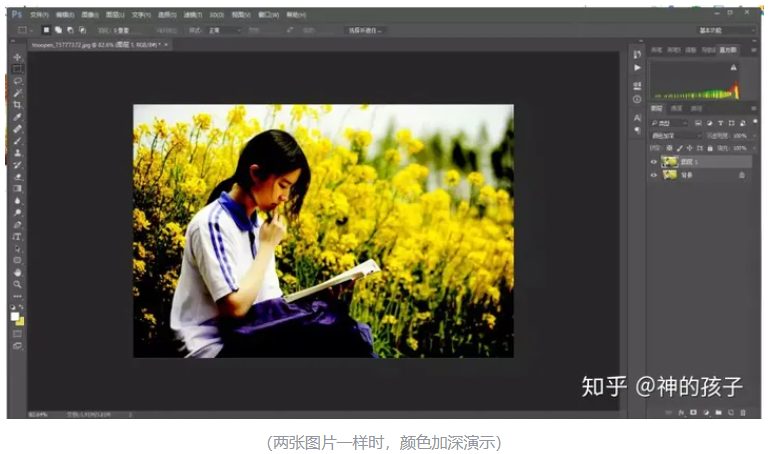

如果图片自己用颜色加深的方式混合自己，会发生什么呢？

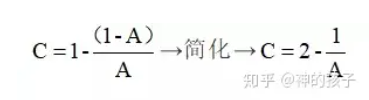

也就是B=A时：

​

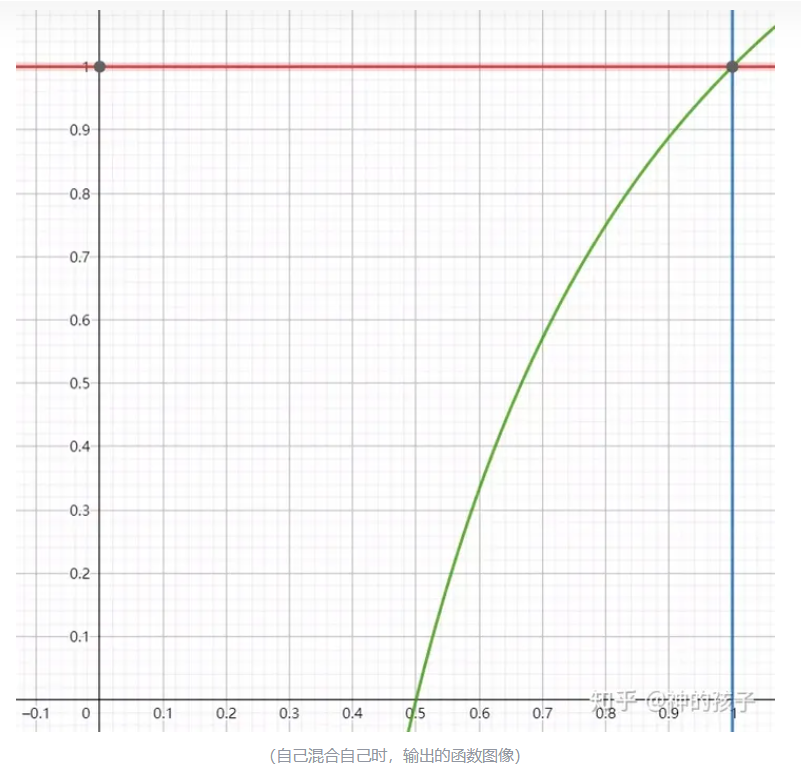

函数图像如下，是一条与X轴相交于 点（0.5，0）位置的曲线：

​

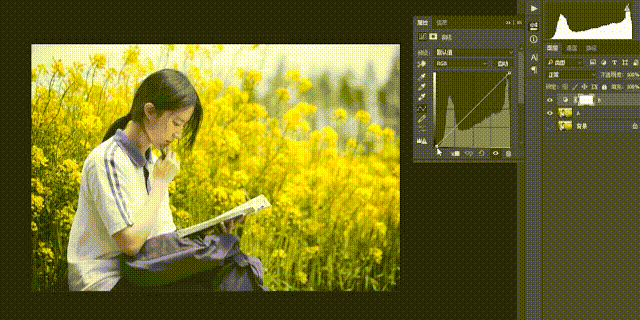

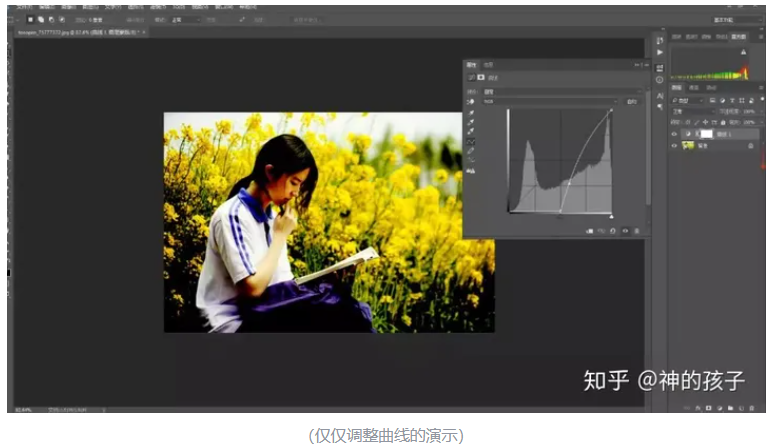

可以看到，自己混合自己时，和把曲线调整为上图的样子，出来的效果是一模一样。可以看到高光区变化是很小的。

2.4下方A层为普通照片层，上方B层为纯色层

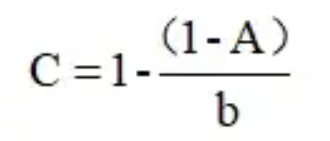

当下方A层为普通照片层，上方B层为纯色层时，点B相当于一个系数b。它的函数如下：

​

所以，这个函数的斜率是1/b，

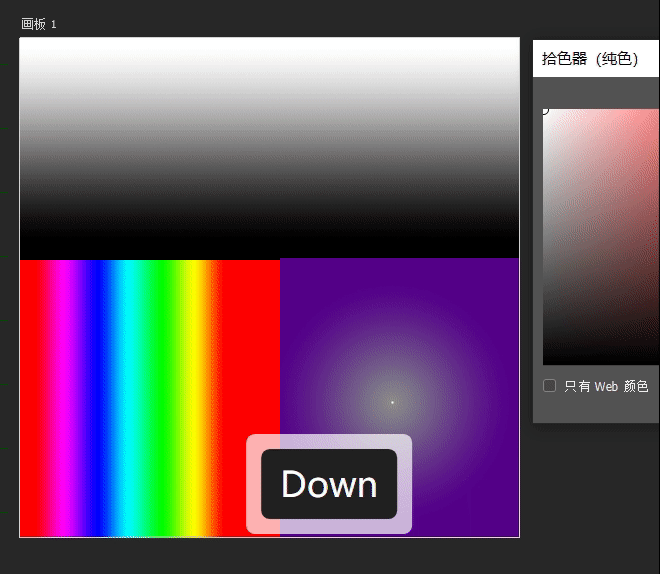

当b 从1到0，和 从0到1 的取值时，图像变化如下：

 （当B为纯色层时的函数图像）

​

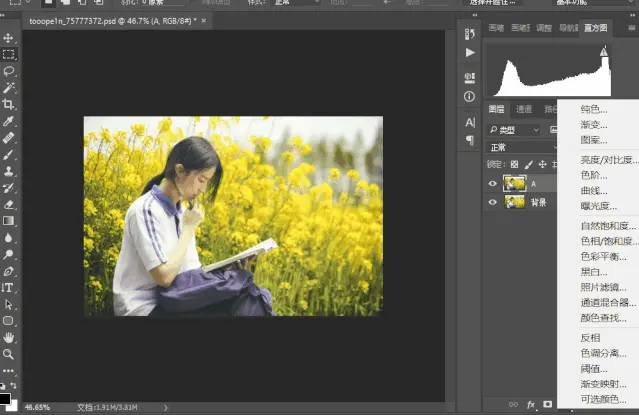

（当取不同明度时，图片的变化）

​

（PS曲线演示的变化）

我们可以看到函数图像的变化，非常的神奇，黑色是从阴影处慢慢向高光部分侵蚀的，也就是黑的地方变得非常黑，靠近白色的地方变化缓慢。

因为高光的地方变化缓慢，阴影部分变化剧烈，所以给我们一种增加对比度的感觉。

如果我们选择一个百分百的纯色的来填充，通常是很容易出现一些像素失真的地方。这是一个非常有用的知识。

因为百分百的纯色图层中，通常会有一个通道或者两个通道的值为0。如下图所示：

​

​

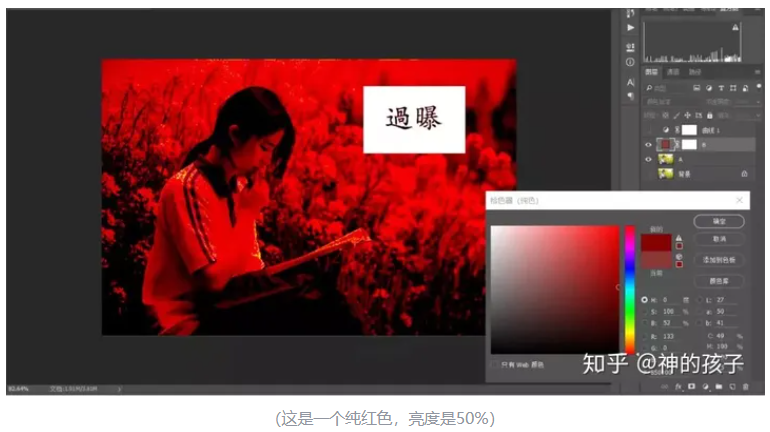

这是我填充的是一个纯红色，所以，它的蓝色通道和绿色通道的数值是为0的。

我们可以看到，一旦发生了这种类似 失真 的效果后，降低透明度是于事无补的。

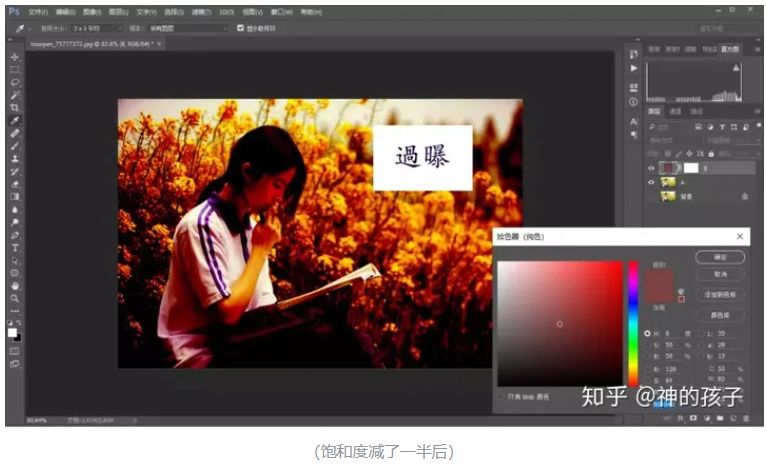

好，我们把不透明度调回正常，把饱和度减低一半看看。（减低饱和度是为了让绿色通道和蓝色通道的数值不为0。）

​

虽然这次没出现 失真 的色彩，但是整个画面看着就像颜色在燃烧一样，很剧烈。

​

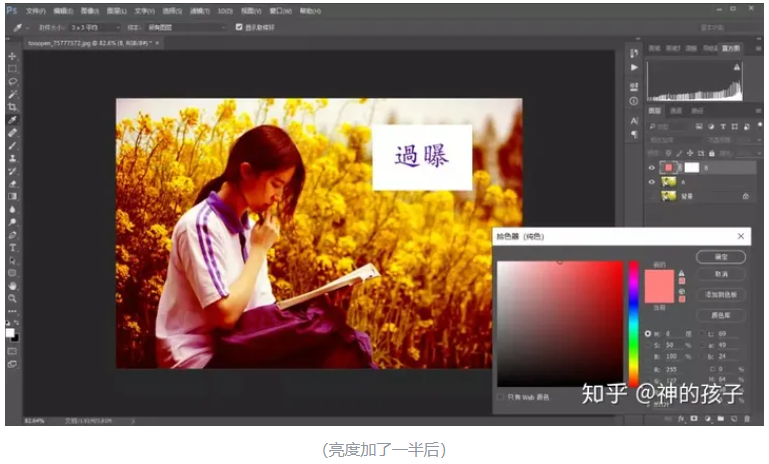

 加大亮度是为了让对比度没那么剧烈。

​

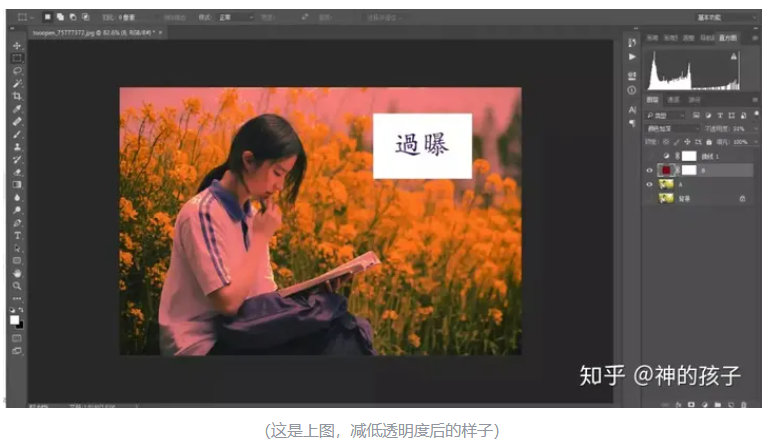

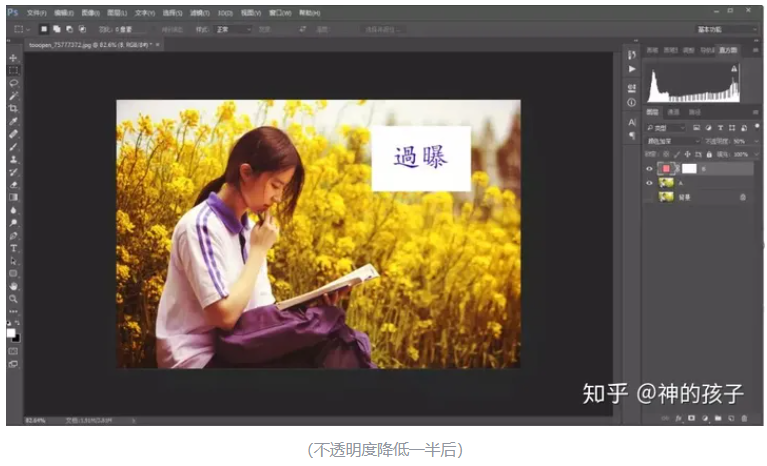

减低不透明度，是为了看起来色彩没那么浓郁。

经过几次调整后，看起来好点了。

2.5公式不满足交换率

这个公式其实不满足交换率，也就是说改变两张照片的上下关系，取得的结果是不一样的。

如果照片层在上层，纯色层在下层。所以，A就相当一个系数a了，他们的函数如下：

​

此时可以看到这是一个反比例函数，图像变化如下：

​

（从1到0的变化）

这个函数图像看着和线性加深有点相似，但是比线性加深的更加亮一点。下一篇我们会说到线性加深。

​

​

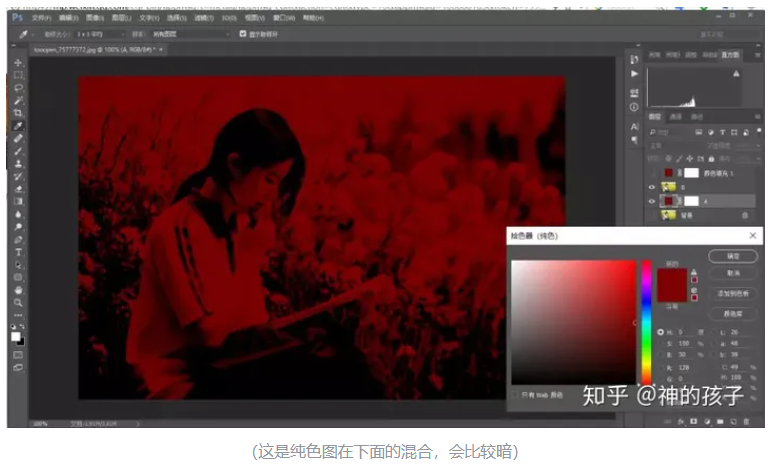

可以看到同样的色块，混合出来的效果是不一样的，一个比较亮，一个比较暗，这个和正片叠底是不一样的，颜色加深交换的两个图层后，效果差别很大。

2.6两个图片都不为纯色层

我们来问一个问题，如果有两张不一样的照片，也就是两个图片都不为纯色层的情况下，我们有没有可能只通过拖动一张图片的曲线，变化出两张图片最终的混合结果呢？

关于这问题，我已经在《正片叠底》那篇从数学方面回答过，是不可能的了。这次我们来从直方图来说为什么不可能。

因为直方图只是提供整张图片的像素亮度信息，可是它并不提供具体像素的位置信息。当我们调节曲线的时候，其实是调节总体像素的亮度变化，并不局限于某个像素。

所以，通过调节自身曲线变化来得出另外一张图片的样子，是不可能的。

​

​

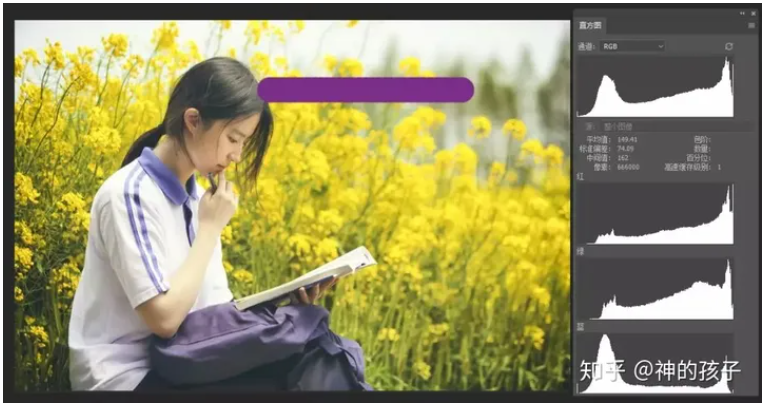

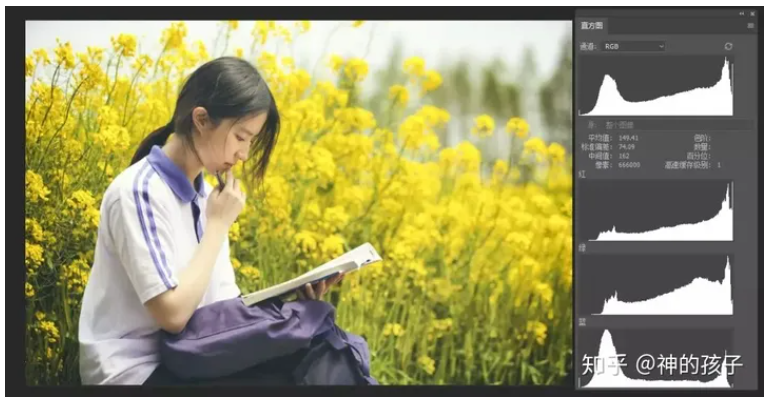

（可以看到这两张图片的直方图，没啥变化。）

3.总结

这个模式有趣之处在于，下方图层如果有百分百的白色时，下方的白色不发生任何变化的。但是不为百分百，那就另说了。这是不是违反你以前对变暗组的认知呢?

为什么这次不继续讨论两张色彩斑斓的图片混合是怎样的呢？关于这个，在《正片叠底》那期已经讨论过了，谁也不知道你会拿什么样的照片进行混合，所以这个没有规律而言。你要掌握很多经验来判断两张照片是否适合做这样的混合，要多动手尝试。

所幸的是，你已经知道这些规律和边界了。

你知道了，如果在上方图层，填充的是100%的纯色时，最后混合出来的图片，是比较容易发生失真现象的。（如果你喜欢这种失真的话，确实可以玩玩。）

你也知道了，如果纯色层在上层，正常照片层在下层：在发生颜色加深时，输出的函数是从阴影处向高光处逼近的，但是下层100%的白色区域不会被波及。

这让我想起了一句诗 —— 黑暗在迅速蔓延，只有纯真的光芒不被黑暗所侵蚀。

2023年8月10号更：

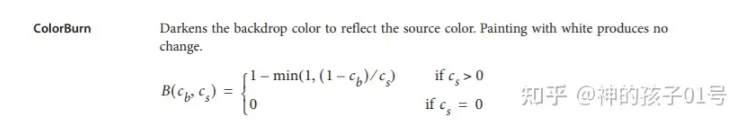

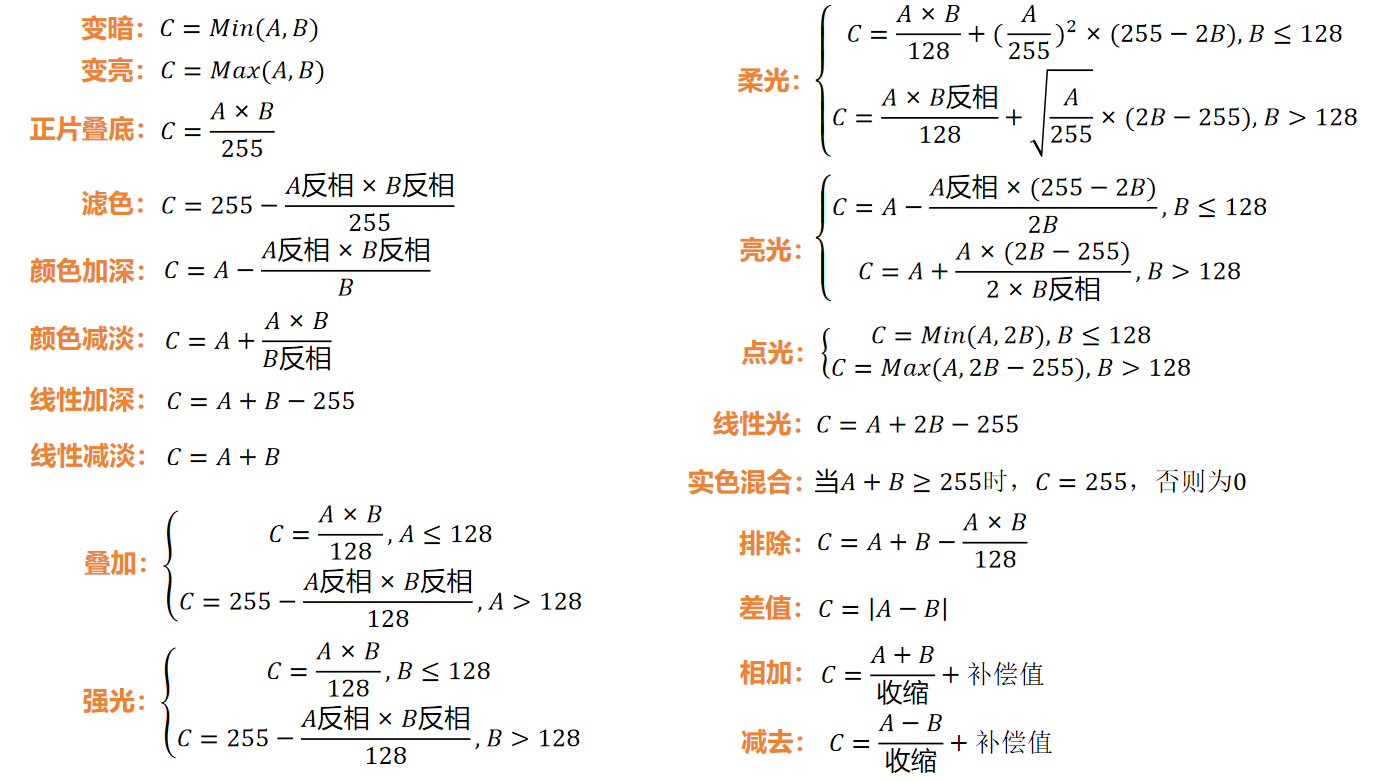

如果自己在实验的时候出现某些无法接受的奇怪现象，请参考官方提供的公式：

虽然上述公式中，写了如果分母为零，那么就输出零。
当时在实际中，混合层为零时，如果基层为1，那么就结果层就输出为1，否则为0。
如下图所示：

想了解更多，可以查看以下的整篇PDF的链接：

链接：https://pan.baidu.com/s/1CVE0-v8Dmxyy1_CCNT8diQ?pwd=v1z5

提取码：v1z5
