【KingSCADA】什么是精灵图以及如何创建精灵图

大家好，我是雷工！
本篇学习精灵图的制作，以下为学习内容及相关笔记。

一、什么是精灵图

精灵图是一种在外观上类似组合图，但内部嵌入了比较丰富的动画链接与逻辑控制，工程开发人员只要将其从精灵图库中调出来放置在开发画面上，然后再做少量的修改，就能完成较复杂的控制功能。
精灵图可以由图元对象、自定义变量、自定义属性及动画处理4部分组成。组成精灵图的图元对象可以是直线、曲线、矩形，圆形等基本图元或者它们的组合图，也可以是精灵图对象，即精灵图的开发式可以实现嵌套的。
KingSCADA3.8的精灵图库中提供了大量的实际工程中经常会应用的精灵图，用户可以直接应用，假如精灵图库中没有满足我们应用要求的精灵图，我们也可以自己开发精灵图，然后将其放到图库中，供日后开发重复使用。
下面可以制作一个温度指示的精灵图，这个精灵图既可以显示温度数值，也能够显示温度的高低指示。

二、了解精灵图开发界面

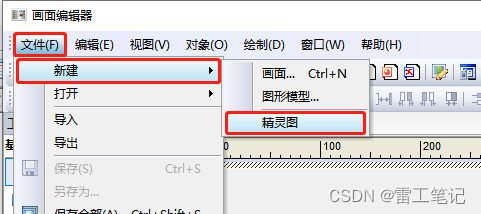

在KingSCADA3.8图形编辑器中，点击“文件”菜单中的“新建->精灵图”,

弹出精灵图开发界面如下图所示：
