1. 引言

CIoU（Complete IoU） 是目标检测中用于边界框（bounding box）回归的损失函数，由 Zheng 等人提出（2020）。它在 IoU/GIoU/DIoU 的基础上进一步考虑了重叠度（IoU）、中心点距离与宽高比一致性三方面因素，旨在更快更稳地收敛，并在非重叠与形状差异较大时提供有意义的梯度信号。

核心思想：不仅让预测框和 GT 框重叠（IoU 高），还要让两者中心靠近（位置一致），更要让宽高比例相近（形状一致）。

2. IoU 回顾与局限

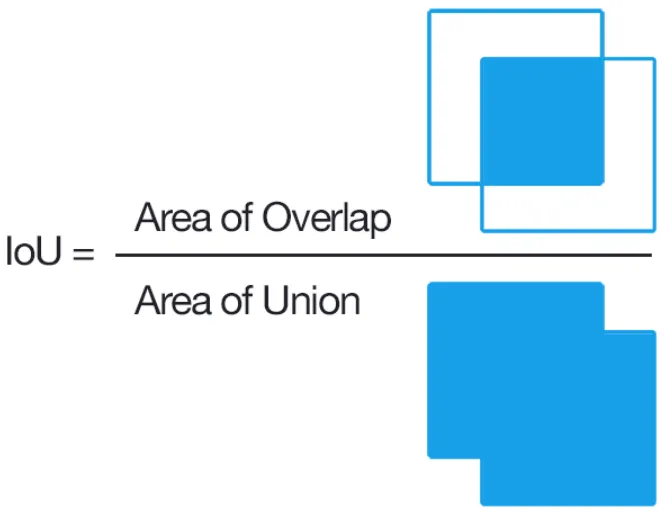

IoU 定义： $IoU(B,B∗)=∣B∩B∗∣∣B∪B∗∣\text{IoU}(B, B^*) = \frac{|B \cap B^*|}{|B \cup B^*|}$ 。
问题 1：无重叠梯度弱/无。当 $B$ 与 $B^*$ 没交集时，IoU=0，基于 $1−IoU1-\text{IoU}$ 的损失无法提供方向性强的梯度更新。
问题 2：仅靠 IoU 难以约束几何：即便 IoU 高，也可能中心偏、形状差（例如同面积但长条 vs 正方）。

因此提出了 GIoU、DIoU、最终到 CIoU。
在这里插入图片描述

3. 从 GIoU → DIoU → CIoU 的演进

3.1 GIoU（Generalized IoU）

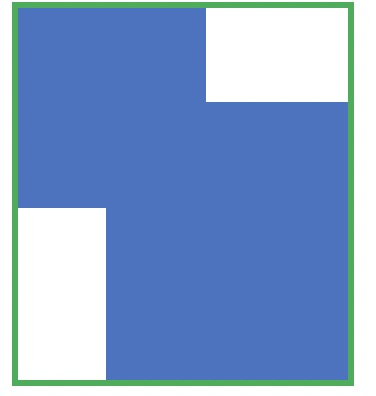

定义最小外接框 $C$ （同时包住 $B$ 与 $B^*$ 的最小矩形）。
GIoU： $\text{GIoU} = \text{IoU} - \frac{|C \setminus (B \cup B^*)|}{|C|}.$
直觉：惩罚“外接框 C 中未被二者覆盖的区域”越大越差，使得即使无交集也能获得梯度。

在这里插入图片描述

3.2 DIoU（Distance IoU）

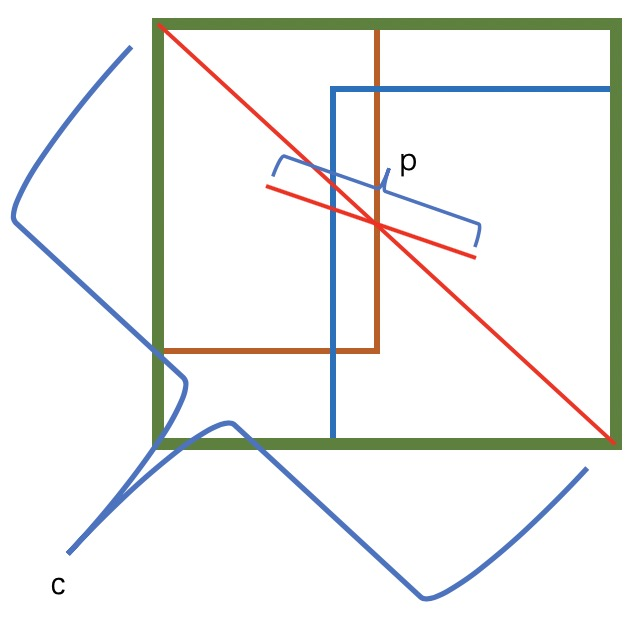

引入中心点距离： $ρ2(b,b∗)\rho^2(\mathbf{b}, \mathbf{b}^*)$ 为两框中心的欧氏距离平方； $c$ 为外接框 $C$ 的对角线长度。
DIoU 损失： $L_{\text{DIoU}} = 1 - \text{IoU} + \frac{\rho^2(\mathbf{b}, \mathbf{b}^*)}{c^2}.$
直觉：鼓励中心对齐；无重叠时仍有明确的“拉近”方向。

3.3 CIoU（Complete IoU）

在 DIoU 基础上增加宽高比一致性项 $v$ 及其权重 $α\alpha$ 。
CIoU 损失：
$L_{\text{CIoU}} = 1 - \text{IoU} + \frac{\rho^2(\mathbf{b}, \mathbf{b}^*)}{c^2} + \alpha v.$
意义：不仅位置靠近，还要形状相似，加速收敛并减少“形状错误但 IoU 相近”的情况。

4. CIoU 的数学定义

设预测框 $B = (x, y, w, h)$ ，GT 框 $B^*=(x^*,y^*,w^*,h^*)$ ，均为中心点坐标 + 宽高表示。

IoU：如上所述，按交并比计算。
中心距离项： $ρ2(b,b∗)=(x−x∗)2+(y−y∗)2\rho^2(\mathbf{b}, \mathbf{b}^*) = (x-x^*)^2 + (y-y^*)^2$ ，并归一化为 $ρ2c2\frac{\rho^2}{c^2}$ ，其中 $c$ 为 $B$ 与 $B^*$ 的最小外接框对角长。
宽高比一致性项：
$\frac{4}{\pi^2} \left( \arctan\frac{w^*}{h^*} - \arctan\frac{w}{h} \right)^2.$
自适应权重：
$\alpha = \frac{v}{(1-\text{IoU}) + v} \in [0,1].$
最终损失：
$L_{\text{CIoU}} = 1 - \text{IoU} + \frac{\rho^2(\mathbf{b}, \mathbf{b}^*)}{c^2} + \alpha v.$

说明： $v$ 控制“形状一致性”的强度； $α\alpha$ 使得当 IoU 已经很高或形状偏差很大时，适当强调/减弱该项，提升训练稳定性。

5. 几何直觉与性质

全要素对齐：CIoU 同时优化“重叠、位置、形状”。
无重叠可导：即便 IoU=0， $ρ2/c2\rho^2/c^2$ 与 $αv\alpha v$ 也产生非零梯度，引导预测框向目标移动并匹配形状。
尺度不变性（近似）： $ρ2/c2\rho^2/c^2$ 归一化到 $[0, 1]$ ，对不同尺度目标较为公平； $v$ 由角度差定义、再用 $π\pi$ 归一化到 $[0, 1]$ 。
收敛更快：比纯 IoU 或 GIoU/DIoU 更快逼近“正确的形状与位置”。

6. 与其他损失的对比

损失	关键成分	无交集时的梯度	形状一致性	典型问题
L1/L2（坐标回归）	坐标差	有	无	与 IoU 指标不完全一致；尺度敏感；易受坐标参数化影响
IoU Loss	1 - IoU	无/弱	无	无交集几乎不收敛；只盯重叠忽略位置形状
GIoU Loss	1 - GIoU	有	无	依赖外接框面积惩罚，位置方向不够明确
DIoU Loss	1 - IoU + 距离	有（明确）	无	形状差异可能残留，收敛滞后
CIoU Loss	IoU + 距离 + 形状	有（明确）	有（ $v$ ）	需注意数值稳定与角度项梯度规模

结论：CIoU 通常带来更快收敛与更稳定的定位精度，尤其在目标形状各异或长宽比分布很广的数据集中。

7. 训练实践与技巧

参数化：检测头常预测中心偏移与对数尺度（如 $t_x,t_y,t_w,t_h$ ），先解码成 $x, y, w, h$ 再计算 CIoU。注意与 stride、网格坐标对齐。
权重设置：总损失常写作 $\lambda_{\text{box}} L_{\text{CIoU}} + \lambda_{\text{obj}} L_{\text{obj}} + \lambda_{\text{cls}} L_{\text{cls}}$ 。适当调大/调小 $λbox\lambda_{\text{box}}$ 以平衡定位与分类。
与 DFL 搭配：现代 YOLO 往往引入 DFL（Distribution Focal Loss）做细粒度边界回归，CIoU 作为几何一致性项与 DFL 协同，能进一步提升 AP。
小目标：小物体宽高数值小，IoU 对微小偏移很敏感；CIoU 的距离与形状项能增加稳定性，避免过度震荡。
数据增强：Mosaic/Copy-Paste 等会引入极端长宽比与位置变化，CIoU 能提供合理的校正梯度。

8. 实现细节（PyTorch 伪代码）

设框格式为中心点+宽高： $(x, y, w, h)$ ，张量形状为 $N×4N\times 4$ 。为简洁起见，未包含广播批处理/数值保护的全部细节。

import torch

def bbox_iou_xywh(box1, box2, eps=1e-7):
    # box1, box2: (..., 4) with (x,y,w,h)
    x1, y1, w1, h1 = box1.unbind(-1)
    x2, y2, w2, h2 = box2.unbind(-1)

    # 转换为 x1y1x2y2
    b1x1, b1y1 = x1 - w1/2, y1 - h1/2
    b1x2, b1y2 = x1 + w1/2, y1 + h1/2
    b2x1, b2y1 = x2 - w2/2, y2 - h2/2
    b2x2, b2y2 = x2 + w2/2, y2 + h2/2

    inter_x1 = torch.max(b1x1, b2x1)
    inter_y1 = torch.max(b1y1, b2y1)
    inter_x2 = torch.min(b1x2, b2x2)
    inter_y2 = torch.min(b1y2, b2y2)

    inter_w = (inter_x2 - inter_x1).clamp(min=0)
    inter_h = (inter_y2 - inter_y1).clamp(min=0)
    inter = inter_w * inter_h

    area1 = w1 * h1
    area2 = w2 * h2
    union = area1 + area2 - inter + eps
    iou = inter / union
    return iou, (b1x1, b1y1, b1x2, b1y2, b2x1, b2y1, b2x2, b2y2)


def ciou_loss(box1, box2, eps=1e-7):
    iou, (b1x1,b1y1,b1x2,b1y2,b2x1,b2y1,b2x2,b2y2) = bbox_iou_xywh(box1, box2, eps)

    # 中心距离项
    x1,y1,w1,h1 = box1.unbind(-1)
    x2,y2,w2,h2 = box2.unbind(-1)
    rho2 = (x1 - x2)**2 + (y1 - y2)**2

    # 最小外接框对角线 c^2
    c_x1 = torch.min(b1x1, b2x1)
    c_y1 = torch.min(b1y1, b2y1)
    c_x2 = torch.max(b1x2, b2x2)
    c_y2 = torch.max(b1y2, b2y2)
    c2 = (c_x2 - c_x1)**2 + (c_y2 - c_y1)**2 + eps

    # 形状一致性项 v 与权重 alpha
    v = (4 / (torch.pi**2)) * (torch.atan(w2 / (h2 + eps)) - torch.atan(w1 / (h1 + eps)))**2
    with torch.no_grad():
        alpha = v / (1 - iou + v + eps)

    loss = (1 - iou) + (rho2 / c2) + alpha * v
    return loss

实现要点：

对 w/h 与 atan 的计算加入 $ε\varepsilon$ 防止除零与数值爆炸；
$α\alpha$ 常按文献在反向中视作“常数”（detach），提升稳定性；
训练批量中常做 mean/sum 聚合，并与其他损失加权相加；
多尺度预测下分别计算后求和或求平均。

9. 数值稳定性与边界情况

极小框/退化框： $w$ 或 $h$ 过小会导致 $w / h$ 不稳定，应对宽高设置下界或对数参数化并裁剪；
极端长宽比： $arctan⁡(w/h)\arctan(w/h)$ 能缓和比值爆炸，但仍建议对输入宽高做合理的最小值裁剪；
坐标尺度：保证预测/GT 坐标在同一尺度（像素坐标或归一化坐标），并与 stride 一致；
无重叠：IoU=0 时，CIoU 仍通过 $ρ2/c2\rho^2/c^2$ 与 $αv\alpha v$ 提供梯度；
NMS 与训练：CIoU 与 NMS 没直接耦合，但更准确的回归有助于降低重复检测。

10. 常见问答（FAQ）

Q1：为什么形状项用 $arctan⁡(w/h)\arctan(w/h)$ ？
A：直接比较 $w / h$ 在极端比值时会不稳定； $arctan⁡\arctan$ 将其映射到 $π/2)(-\pi/2,\,\pi/2)$ ，再平方并归一化到 $[0, 1]$ ，梯度更平滑、数值更稳。

Q2： $α\alpha$ 为何用 $v1−IoU+v\frac{v}{1-\text{IoU}+v}$ ？
A：当 IoU 很低，位置还未对齐时，过分强调形状可能适得其反； $α\alpha$ 会自适应地在“重叠尚不足”时降低形状项权重，而在两框已较重叠时加强形状匹配。

Q3：CIoU 会不会拖慢训练？
A：计算比纯 IoU 略复杂，但代价很小；在 PyTorch/TensorRT 上，整体吞吐影响通常可忽略，相比之下带来的收敛优势与 AP 提升更明显。

Q4：与 SIoU、EIoU 等变体的关系？
A：后续有不少改进 IoU 系列（如 SIoU 引入方向角、EIoU 分解宽高误差等），它们针对特定数据/任务可能更优，但 CIoU 仍是广泛稳健的“默认强基线”。

11. 总结

CIoU 通过 IoU + 中心距离 + 宽高比一致性 三要素联合优化，使边界框回归在无重叠、形状差异大时仍具备清晰的优化方向，在已高度重叠时进一步收敛到正确形状。它兼顾了收敛速度、稳定性与最终精度，是现代单阶段检测器（YOLO 家族等）中极为常用、且性价比极高的框回归损失。
