智能音箱基本功能描述
智能音箱是一种具有多种功能的智能设备，以下是它的一些常见功能：
语音交互功能
- 语音唤醒
智能音箱可以通过特定的唤醒词（如“小爱同学”“小度小度”“天猫精灵” 等）被激活。当用户说出唤醒词后，音箱就会开始接收用户的语音指令。这一功能利用了语音识别技术，能够在复杂的环境声音中准确地捕捉到唤醒词。
例如，在一个有电视声音、人们交谈声的客厅环境中，用户只要清晰地说出唤醒词，智能音箱就能做出响应。
- 语音指令识别与理解
它能够理解用户的各种语音指令，包括简单的如 “播放音乐”“查询天气”“设置闹钟” 等，也能处理较为复杂的指令，如 “播放周杰伦的《七里香》，音量调到 50%”。这需要智能音箱内置的自然语言处理（NLP）技术对语音指令进行语法分析、语义理解。
例如，当用户说 “我想听某歌手的某首歌”，智能音箱会分析指令中的歌手名字和歌曲名称，然后在其音乐资源库中进行查找并播放。
- 语音回答与反馈
智能音箱会以语音的形式回答用户的问题或反馈操作结果。比如，当用户询问 “今天的天气如何”，它会回答 “今天天气晴，气温 20 - 25 摄氏度”。这种语音反馈方便用户在双手忙碌或者视线不便查看屏幕（如果有屏幕的话）的情况下获取信息。
多媒体功能
- 音乐播放
智能音箱可以连接到各种音乐流媒体服务（如 QQ 音乐、酷狗音乐、Spotify 等），用户通过语音指令就能播放自己喜欢的音乐。它支持多种音乐播放模式，如单曲循环、随机播放、列表播放等。
例如，用户可以说 “播放我喜欢的歌单”，智能音箱就会按照用户之前在音乐应用中设置好的歌单进行播放。同时，它还能根据用户的听歌历史和偏好进行音乐推荐。
- 电台广播
能够播放各种电台节目，包括本地广播电台（如交通广播、新闻广播等）和网络电台。用户可以通过语音指令切换电台频率或者选择特定的电台节目。
例如，“播放本地交通广播电台”，智能音箱就会搜索并播放相应的电台内容，让用户可以及时了解路况信息等。
- 有声读物播放
是听书爱好者的好帮手。它可以播放各种有声读物，如小说、传记、儿童故事等。用户可以通过语音指令搜索书名、作者或者书籍类别来找到想听的有声读物。
例如，“播放《平凡的世界》有声版”，智能音箱就会在其有声读物资源库中查找并开始播放，方便用户在做家务、休息等场景下听书。
生活服务功能
- 天气查询
智能音箱能够提供实时天气信息和未来几天的天气预报。它可以根据用户所在位置（通过手机定位或者用户设置的位置信息）提供精准的天气数据。
例如，用户早上醒来问 “今天天气怎么样”，智能音箱就会快速查询并告知用户当天的天气状况，帮助用户决定当天的穿着和出行计划。
- 闹钟和提醒设置
用户可以通过语音指令设置闹钟和提醒事项。比如 “设置明天早上 7 点的闹钟” 或者 “提醒我下午 3 点开会”。智能音箱会在指定时间发出提醒，提醒方式可以是语音播报、铃声或者两者结合。
例如，当设置的开会提醒时间到了，智能音箱会说 “您下午 3 点有会议，请注意安排时间”，确保用户不会错过重要事项。
智能家居控制
这是智能音箱的一个重要功能。它可以与各种智能家居设备（如智能灯、智能插座、智能窗帘、智能空调等）进行连接和交互。用户通过语音指令就能控制这些智能家居设备的开关、调节亮度（对于智能灯）、调节温度（对于智能空调）等操作。
例如，用户回到家可以说 “开灯”，连接的智能灯就会亮起；说 “把空调温度调到 26 度”，智能空调就会相应地调整温度，为用户提供便捷的家居控制体验。
知识查询功能
- 百科知识查询
智能音箱可以回答各种百科知识问题，如 “地球的直径是多少”“什么是光合作用” 等。它会从预先整合的知识数据库（如百度百科、维基百科等）或者在线知识资源中提取信息并回答用户。
例如，当用户问 “世界上最高的山峰是哪座”，智能音箱会回答 “是珠穆朗玛峰，海拔约 8848 米（雪面高程）”，帮助用户获取知识。
- 翻译服务
提供简单的语言翻译功能。用户可以说 “翻译一下‘我爱你’用英语怎么说”，智能音箱就会回答 “‘我爱你’用英语是‘I love you’”。它支持多种语言之间的互译，方便用户在学习、旅行等场景下使用。
- 新闻资讯获取
能够为用户提供新闻资讯。它可以根据用户的兴趣偏好（如体育新闻、科技新闻、娱乐新闻等）筛选并播报新闻。用户可以通过语音指令，如 “播放体育新闻” 来获取相关资讯。
例如，智能音箱会播报 “在今天的足球比赛中，某队战胜了某队，比分是多少” 等体育新闻内容，让用户可以及时了解最新的消息。
分解智能音箱
智能音箱按照结构可分解成：
外壳：保护内部组件，通常采用塑料、金属或木材等材料制成，具有一定的美观性和耐用性。
扬声器：将电信号转换为声音，是智能音箱的核心组件之一。扬声器的质量和性能直接影响音质。
麦克风：用于接收用户的语音指令，通常采用多个麦克风组成阵列，以提高语音识别的准确性。
主板：集成了智能音箱的控制电路、音频处理芯片、无线通信模块等核心组件，是智能音箱的控制中心。
电源：为智能音箱提供电力支持，通常采用内置电池或外接电源适配器的方式。
其他组件：还可能包括指示灯、按键、传感器等其他辅助组件，以实现智能音箱的各种功能。
不同品牌和型号的智能音箱在结构上可能会有所差异，但以上是智能音箱的基本结构组成。

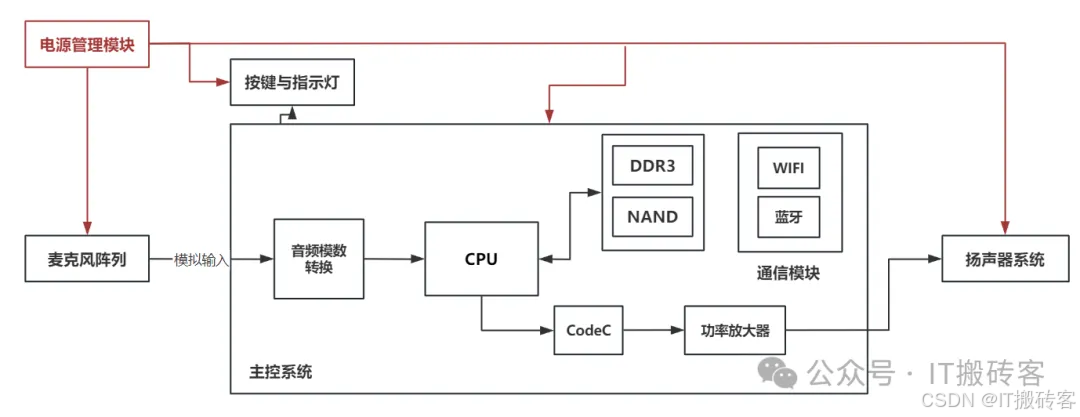

从嵌入式硬件的角度分解智能音箱：
-
麦克风阵列
麦克风阵列是智能音箱接收用户语音指令的关键组件。它由多个麦克风组成，常见的有 2 - 7 个麦克风。这些麦克风按照一定的几何形状排列，如线性排列、环形排列等。其主要功能是在不同方向和距离上收集声音信号。
通过波束成形技术，麦克风阵列可以增强来自用户方向声音的接收效果，同时抑制其他方向的噪音。例如，当用户在嘈杂的环境中说话时，波束成形技术可以将多个麦克风接收到的声音信号进行处理，使得智能音箱能够更清晰地听到用户的语音，就像给智能音箱安装了一个能够指向用户声音来源的 “听觉聚光灯”。
根据波束成形的方式，麦克风阵列可以分为模拟波束成形和数字波束成形。模拟波束成形在模拟信号阶段就对声音进行处理，而数字波束成形则是先将声音信号数字化后再进行处理。数字波束成形具有更高的灵活性和精度，能够更好地适应复杂的声学环境。
-
扬声器系统
扬声器是智能音箱将电信号转换为声音信号的部件。它主要由振膜、音圈、永磁体等部分组成。当音频电流通过音圈时，音圈在永磁体的磁场中受到洛伦兹力的作用而振动，进而带动振膜振动，产生声音。
智能音箱的扬声器系统通常包括一个或多个扬声器单元，以实现不同频率声音的播放。例如，有些智能音箱采用二分频设计，即有一个专门负责低音播放的低音扬声器和一个负责中高音播放的高音扬声器，这样可以提供更丰富、更优质的音质。
按照发声原理可以分为电动式扬声器（最常见）、电磁式扬声器、压电式扬声器等。电动式扬声器的优点是音质较好、功率范围广，能够满足智能音箱对不同音量和音质的要求。
-
主控芯片
主控芯片是智能音箱的 “大脑”，它负责协调和控制各个硬件组件的工作。它集成了中央处理器（CPU）、数字信号处理器（DSP）等功能单元。CPU 主要用于运行智能音箱的操作系统和各种应用程序，如语音识别、自然语言处理等软件。DSP 则用于处理音频信号和语音信号，例如对麦克风接收到的语音信号进行预处理，以及对要播放的音频信号进行优化处理。
主控芯片还负责管理智能音箱的存储单元、通信接口等其他硬件资源。例如，它可以控制数据在内存中的读写操作，以及通过 Wi - Fi 接口与外部网络进行数据交换。
常见芯片举例：
像联发科（MediaTek）的智能音箱芯片，具有高性能的 CPU 和 DSP 核心，能够支持多种语音交互和音频播放功能。这些芯片还支持多种通信协议，如 Wi - Fi 和蓝牙，方便智能音箱连接网络和其他设备。
-
存储单元
存储单元用于存储智能音箱的操作系统、应用程序、语音模型、音频文件等数据。它包括随机存取存储器（RAM）和闪存（Flash Memory）。RAM 主要用于存储智能音箱在运行过程中的临时数据，如正在运行的程序代码、语音识别的中间结果等。当智能音箱断电后，RAM 中的数据会丢失。
闪存则用于长期存储系统软件、用户配置信息、音频资源等数据。例如，智能音箱的语音识别模型、操作系统的更新文件等都存储在闪存中，即使音箱断电，这些数据也不会丢失。
智能音箱的 RAM 容量一般在几百 MB 到数 GB 之间，具体取决于智能音箱的功能复杂程度。闪存容量通常在数 GB 到数十 GB 之间，用于存储较多的音频文件和其他数据。存储单元的读写速度也会影响智能音箱的性能，例如，快速的闪存读写速度可以使智能音箱更快地启动应用程序和加载音频文件。
-
通信模块
通信模块主要包括 Wi - Fi 模块和蓝牙模块。Wi - Fi 模块使智能音箱能够连接到家庭无线网络，从而访问互联网上的各种服务和资源。它通过与无线路由器进行无线通信，遵循 IEEE 802.11 标准协议（如 802.11n、802.11ac 等）进行数据传输。
蓝牙模块则主要用于短距离的设备连接。例如，智能音箱可以通过蓝牙与手机进行配对，这样手机上的音频内容（如音乐、语音通话等）可以传输到智能音箱上播放。蓝牙模块遵循蓝牙技术标准（如蓝牙 4.0、蓝牙 5.0 等）进行通信。
Wi - Fi 连接适合智能音箱获取云端的语音识别服务、内容资源（如音乐、有声读物等）以及进行软件更新等操作。蓝牙连接则更方便用户在没有 Wi - Fi 网络或者不想使用 Wi - Fi 的情况下，将个人设备上的音频快速传输到智能音箱上播放，并且蓝牙连接还可以用于一些简单的设备控制场景。
-
电源管理模块
电源管理模块负责为智能音箱的各个硬件组件提供稳定的电力供应。它主要包括电源适配器接口、电池充电电路（如果有内置电池）、电压调节电路等部分。当智能音箱通过电源适配器连接到市电时，电源管理模块会将市电转换为适合智能音箱内部组件使用的直流电压。
如果智能音箱有内置电池，电源管理模块还会对电池进行充电管理，例如监测电池的电量、充电状态，防止电池过充和过放。同时，电压调节电路会确保在电池电量变化或者外部电源波动的情况下，提供给各个硬件组件的电压保持稳定。
-
电池类型与续航特点（如果有电池）：
智能音箱的电池一般采用锂电池，这种电池具有能量密度高、自放电率低等优点。续航时间因智能音箱的功耗和电池容量而异，一般在数小时到数十小时之间。例如，一些小型智能音箱在中等音量播放音乐的情况下，电池续航可以达到 6 - 8 小时左右。
-
按键与指示灯
按键是用户与智能音箱进行物理交互的接口之一。常见的按键包括电源键、音量调节键、麦克风静音键等。电源键用于开启和关闭智能音箱，音量调节键可以让用户手动调整播放音频的音量大小，麦克风静音键则可以在用户不想让智能音箱接收语音指令时，暂时屏蔽麦克风。
指示灯主要用于显示智能音箱的工作状态。例如，当智能音箱正在启动时，指示灯可能会闪烁；当它成功连接到 Wi - Fi 网络时，指示灯会显示特定的颜色或闪烁模式；当麦克风被静音时，也会有相应的指示灯提示。这些指示灯通过不同的颜色、闪烁频率等方式向用户传达智能音箱的状态信息。
按键和指示灯的设计通常会考虑到用户的使用方便性和美观性。它们一般位于智能音箱的顶部、侧面或底部等位置，并且会有明显的标识，方便用户操作。有些智能音箱还会采用触摸式按键，这种按键在外观上更加简洁，并且可以通过不同的触摸方式（如轻触、长按等）实现多种功能。
智能音箱实现方案
-

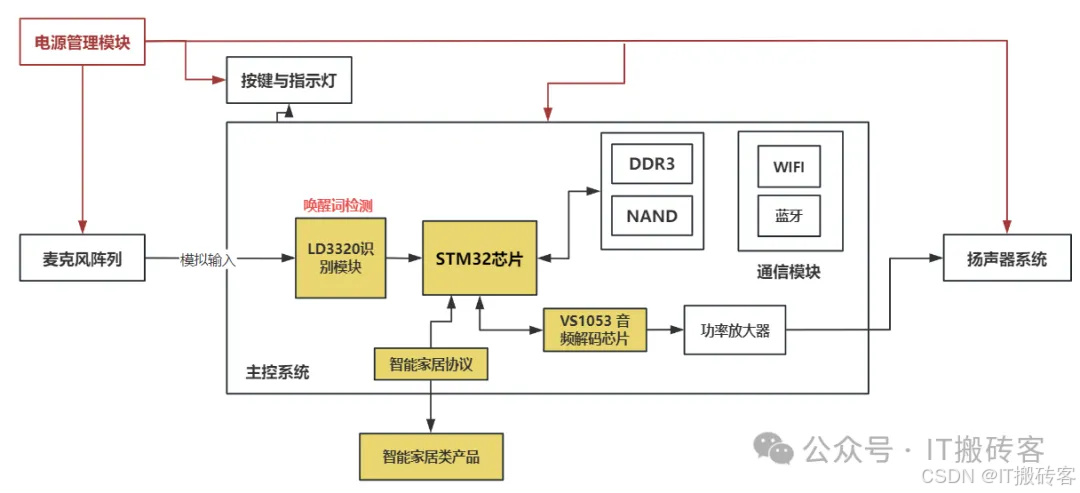

基于 STM32 实现智能音箱
实现简单的语音识别及控制功能。
实现复杂的语音交互功能则需要借助如百度语音识别、大模型、语音合成等工具。
-

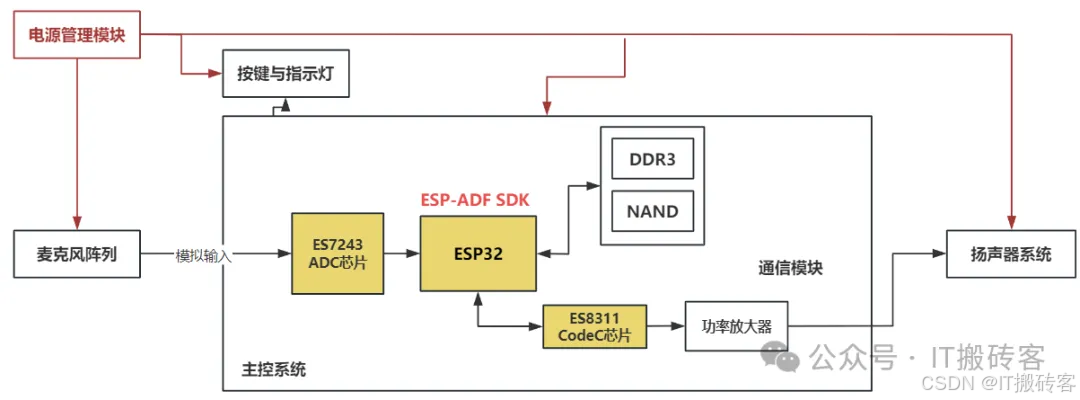

基于 ESP32 实现智能音箱
可以采用开源的语音识别库，如 ESP-Skainet 等实现唤醒词检测及简单的语音识别。该库基于深度学习技术，能够在 ESP32 本地实现一定程度的语音识别功能，减少对云端服务的依赖，提高响应速度和隐私性。
同样，若需要进行复杂的语音交互功能需要借助如百度语音识别、大模型、语音合成等工具。ESP-ADF 支持多种语音识别服务的接入，如百度 DuerOS、亚马逊 Alexa 等。
