DIY智能音箱：基于STM32的低成本解决方案 (附详细教程)

摘要: 本文详细介绍了基于STM32的智能音箱的设计与实现过程，包括硬件设计、软件架构、语音识别、音乐播放等关键技术。通过图文并茂的方式，结合Mermaid流程图和代码示例，帮助读者深入理解智能音箱的工作原理，并提供实际操作指导。

关键词: STM32，智能音箱，语音识别，音频解码，物联网

一、引言

随着人工智能和物联网技术的快速发展，智能音箱作为新一代智能家居设备，凭借其便捷的操作和丰富的功能，逐渐成为人们生活中不可或缺的一部分。本文将介绍如何利用STM32微控制器，结合语音识别、音频解码等技术，打造一款功能完善的智能音箱。

二、系统设计

2.1 硬件架构

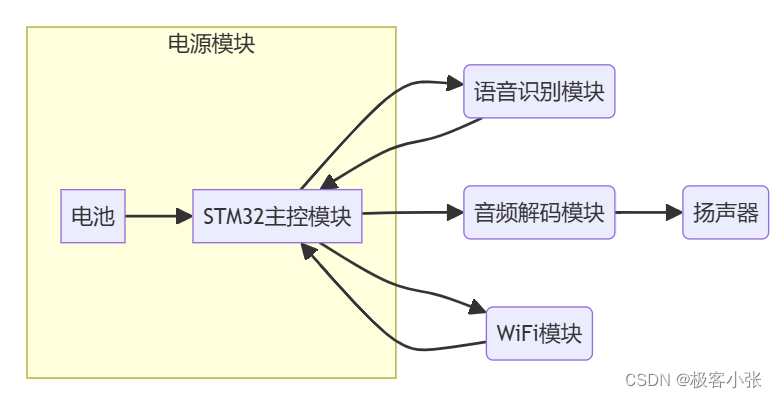

智能音箱的硬件系统主要包括主控模块、语音识别模块、音频解码模块、WiFi模块、电源模块等。其架构图如下所示：

• 主控模块: 采用STM32F4系列微控制器作为主控芯片，负责整个系统的控制和协调。
• 语音识别模块: 采用LD3320语音识别模块，实现语音识别功能，将语音指令转换为文本信息。
• 音频解码模块: 采用VS1053音频解码芯片，支持MP3、WAV等多种音频格式解码，将数字音频信号转换为模拟信号输出。
• WiFi模块: 采用ESP8266 WiFi模块，实现网络连接，获取网络资源和云端服务。
• 电源模块: 提供系统工作所需的电源，可采用锂电池供电。

2.2 软件架构

智能音箱的软件系统采用模块化设计，主要包括以下几个模块：

3.1.2 STM32与LD3320通信

STM32与LD3320之间通过串口进行通信，两者之间的交互主要包括以下几个步骤：

1. STM32初始化串口： 配置STM32的串口参数，包括波特率、数据位、校验位、停止位等，确保与LD3320的通信参数一致。
