Solidworks2022无法选中面选中后面边线的问题

已于 2024-06-04 14:41:51 修改
阅读量7.4k 收藏
点赞数 4
分类专栏： Solidworks 文章标签： 经验分享
于 2024-05-31 09:48:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u013565501/article/details/139340442
版权

当使用solidworks装配体，使用配合命令、草图绘制、拖动零部件等场景中，会经常选中面后面的边线或基准轴，造成困扰

思考：软件出现BUG的几率很低，出了那么多年的版本，只会越来越好，那就是设置问题
总结：经过长时间的摸索，果然是设置问题

1、隐藏边线去除

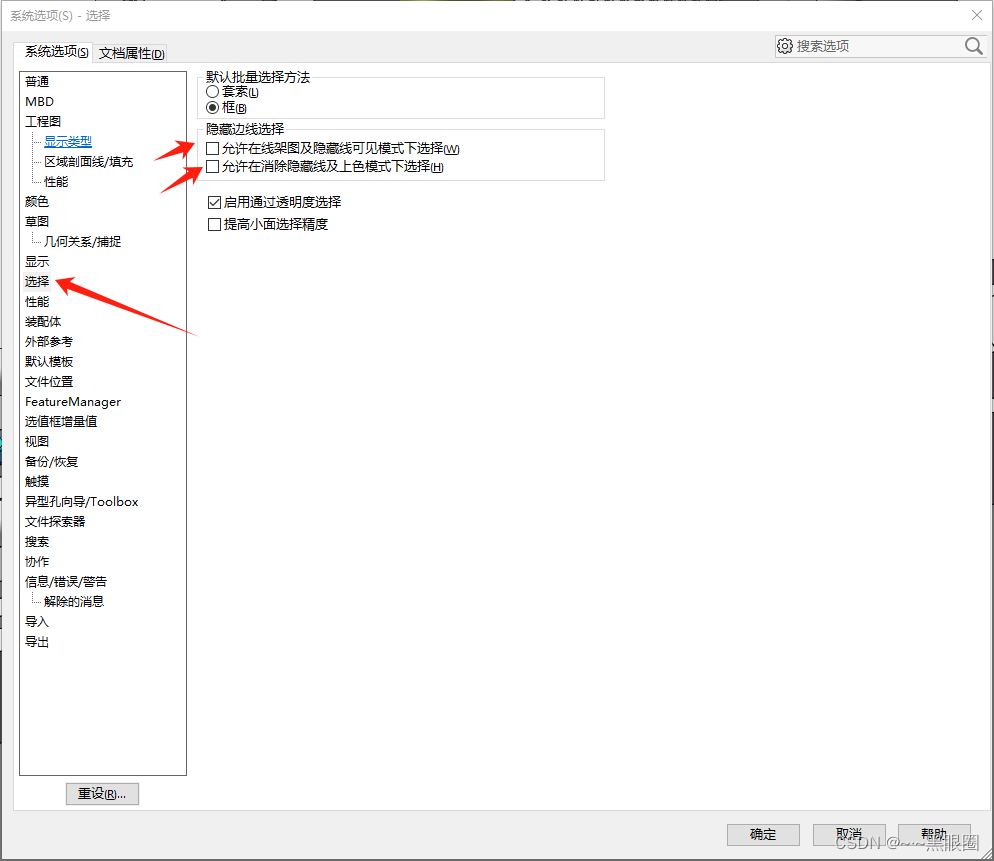

在这里插入图片描述

2、选中，‘不在上色模式中显示边线’

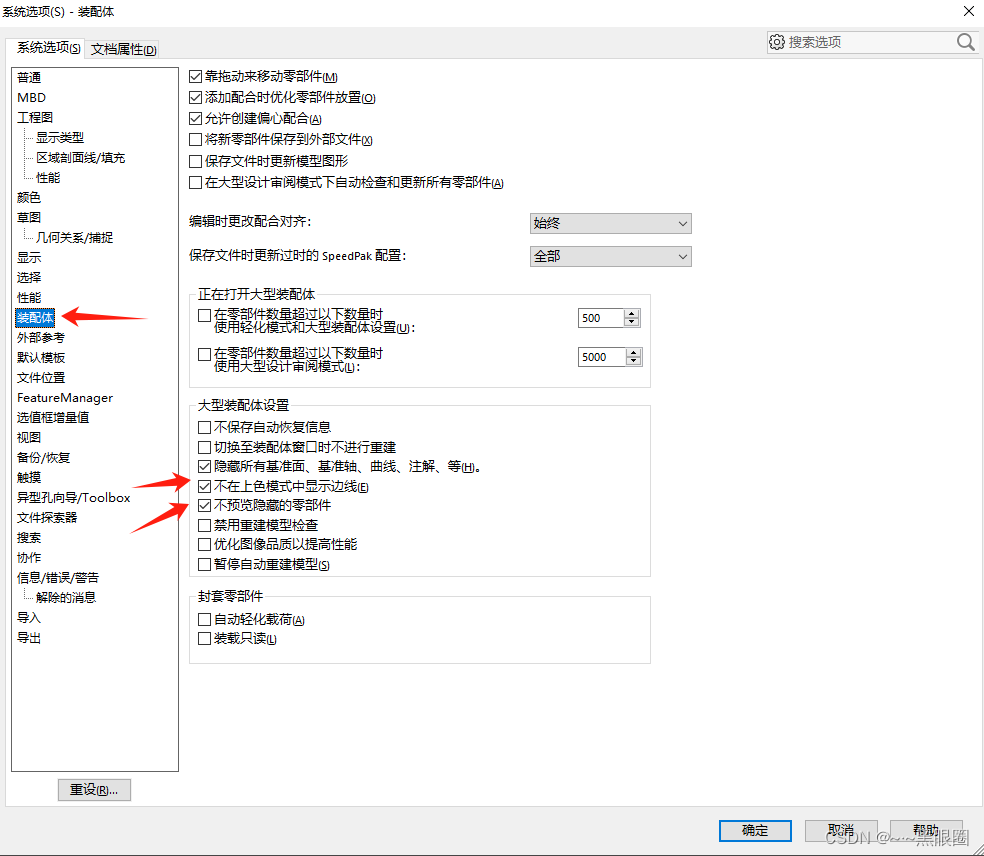

在这里插入图片描述

网上也有其他讨论的方案，我也粘贴过来，给大家做下参考

图中的界面是其他版本的设置界面，根据自身使用的版本设置

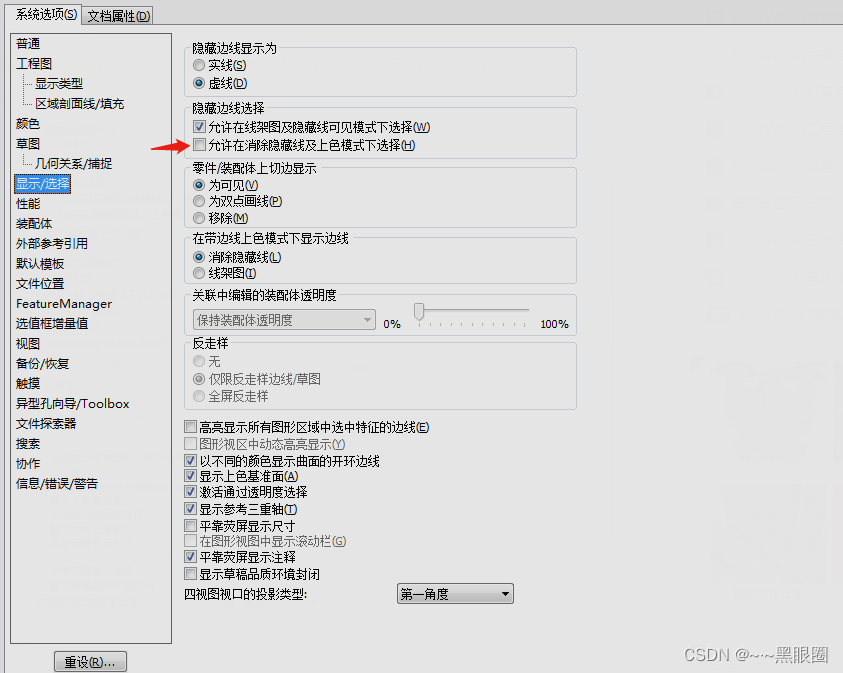

在这里插入图片描述
