Python Matplotlib绘图库：matplotlib之pyplot模块添加一个子图subplot(二)

1：Matplotlib绘图库概述

  1: subplot()函数向当前图像（figure）添加一个子图（Axes），并将该子图设为当前子图。或者将某子图设为当前子图。

     2:  pyplot.subplot()其实是Figure.add_subplot()的一个封装

     3:  函数的定义签名为：matplotlib.pyplot.subplot(*args, **kwargs)

   函数的调用签名为：
   subplot(nrows, ncols, index, **kwargs)
   subplot(pos, **kwargs)
   subplot(**kwargs)
   subplot(ax)

4: 重点分析：通过subplot参数不同，来调整子图在整个画布中的不同位置

函数的参数为：

*args：定义子图的位置。int、 (int, int, index) 或 SubplotSpec, 默认值为(1, 1, 1)

*args由以下三种定义方式。

三个整数构成的三元组(nrows, ncols, index)：首先构成一个nrows行和ncols列的网格，然后将子图添加到对应index索引位置。 index从1开始累计，1为左上角，依次向右递增. index也可以是是一个二元组，例如fig.add_subplot(3, 1, (1, 2))。
三位整数：每一位数字可以分解为单独的整数，因此，这种方法最好用于子图少于9个的情况（index最大只能为9）。比如plt.subplot(235)等价于plt.subplot(2, 3, 5)。
SubplotSpec对象：
函数的返回值为：axes.SubplotBase对象或 Axes的其他子类。


2：布局案例

2.1 ：不规则布局

        1：通常子区函数subplot()用来完成等分画布的绘图展示的任务，如果在画布上需要进行非等分画布的图形展示时，我们可以多次调用函数subplot()来完成非等分画布的绘图准备任务。

       2：代码

import matplotlib.pyplot as plt

# 绘制1行2列子图中的第1个子图
plt.subplot(121,facecolor='r')
# 绘制2行2列子图中的第2个子图
plt.subplot(222,facecolor='g')
# 绘制2行2列子图中的第4个子图
plt.subplot(224,facecolor='b')

plt.show()



2.2 : 绘制bar图形

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.gridspec as gridspec

plt.rcParams["font.sans-serif"] = ["SimHei"]
x_month = np.array(['1月', '2月', '3月', '4月', '5月', '6月'])
y_sales = np.array([2150, 1050, 1560, 1480, 1530, 1490])

# 创建画布和布局 num:图形名称 figsize(5,5) 长宽就是5
fig = plt.figure(num=1, figsize=(5, 5))
# 在画布上添加 ：虚拟的gridspec网格规范 （3行3列）
gs = fig.add_gridspec(3, 3)
# 在画布上添加：子图 （子图位置第0行 和第1列 第2列 第3列交集）
ax_one = fig.add_subplot(gs[0, :])

# 第1个子图
ax_one.bar(x_month, y_sales, width=0.5, color='#3299CC')
ax_one.set_title('2022年上半年某品牌汽车的销售额(模拟数据)')
ax_one.set_ylabel('销售额(亿元）')

plt.show()

现在我们重点研究gs[args,args] 参数对于子图位置布局的控制

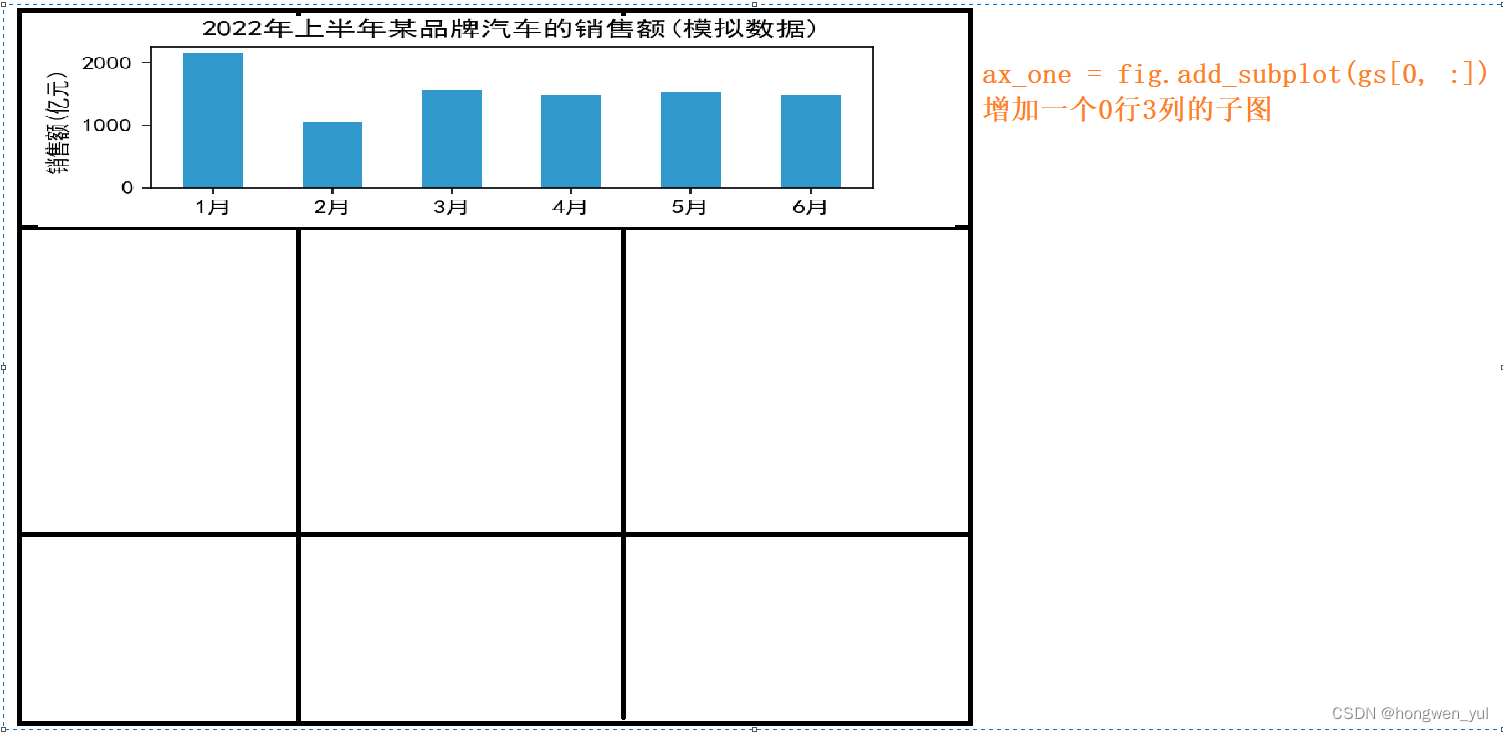

2.2.1:  ax_one = fig.add_subplot(gs[0, :])


2.2.2

 ax_one = fig.add_subplot(gs[1:, :-2])

 ax_one = fig.add_subplot(gs[1:, :1])

ax_one = fig.add_subplot(gs[1:, 1:])

 2.2.3

ax_one = fig.add_subplot(gs[:-1,:2])

ax_one = fig.add_subplot(gs[:2,:2])
