IPv6 地址自动分配方式 | DHCPv6 基础

注：本文为 “IPv6 地址分配 | Stateless(无状态)与Stateful(有状态)” 相关文章合辑。

未整理去重。

---

有状态与无状态配置 IPv6 地址

作者：小慢哥本人 2019-10-09 08:29:30

一. Link-Local Address 的生成方式

生成 “链路本地地址”，有 2 种方式

▷ 手动配置

▷ 自动配置

其中 “自动配置” 根据算法，又分为

▷ eui64：根据 mac 地址换算而来

▷ stable_secret：跟随网络环境的变化而变化，处于固定网络环境时其值将固定

▷ random：随机生成

二. Global Address 的生成方式

生成 “全球单播地址”（或者 “唯一本地地址”），有两种方式

▷ 手动配置

▷ 自动配置

其中 “自动配置” 根据获取方式，又分为

▷ 无状态（Stateless）

根据路由通告报文 RA（Router Advertisement）包含的 prefix 前缀信息自动配置 IPv6 地址，组成方式是 Prefix + (EUI64 or 随机)。Stateless 也称为 SLAAC（Stateless address autoconfiguration）

▷ 有状态（Stateful）

通过 DHCPv6 方式获得 IPv6 地址

其中 “有状态” 又分为 2 种

▷ 有状态 DHCPv6（Stateful DHCPv6）

IPv6 地址、其他参数（如 DNS）均通过 DHCPv6 获取

▷ 无状态 DHCPv6（Stateless DHCPv6）

IPv6 地址依然通过路由通告 RA 方式生成，其他参数（如 DNS）通过 DHCPv6 获取

为了避免混淆，在此解释下有状态、无状态到底是什么。

首先，请明确一点，有状态、无状态仅针对于 IPv6 地址分配方式，并不包含其他参数.

▷ 有状态：可控、可管理

在网络中存在一个 IP 地址管理者，它能够识别客户端，根据不同的客户端，分配对应的 IPv6 地址，客户端与服务端之间需要维护 IP 地址的租期及续约。目前实现这种效果的，就是 DHCPv6 协议，IP 地址管理者就是 DHCPv6 Server

▷ 无状态：不可控、难管理

在网络中只有网关，没有 IP 地址管理者。因此无人去识别客户端，每个客户端根据网关发送的相同的 RA 报文内容，自行配置 IPv6 地址

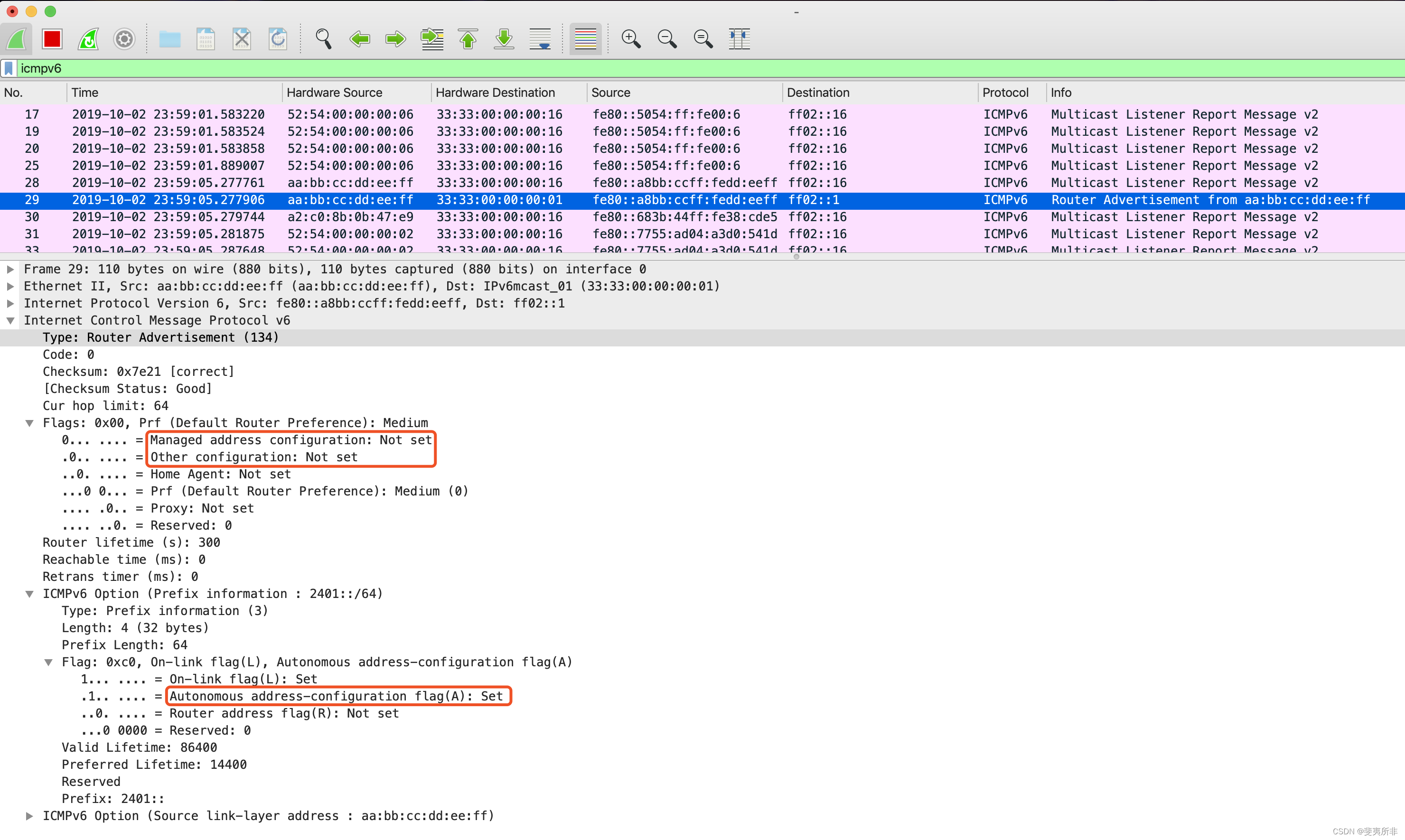

三. RA 报文中 3 个关键的 Flag

RA 报文中存在 3 个关键的 flag bit：

flag type	状态	置位（bit）	含义
Autonomous flag（A flag） 表示是否配置无状态 IP。 在一个 RA 报文中，可存在多个 prefix，比如 2401::/64、2402::/64、2403::/64，每个 prefix 都可以独立配置 A flag。	on	1	表示客户端应当在该 prefix 范围内自动生成 IPv6 地址（客户端通过 DAD 自行保证地址可用），并配置子网路由条目、网关。
	off	0	表示客户端不应当在该 prefix 范围内自动生成 IPv6 地址，但是可以配置子网路由条目、网关。
Managed flag（M flag） 表示是否配置有状态 IP。 M flag 是 RA 报文的全局参数，一个 RA 报文只有一个 M flag。	on	1	表示在 stateless 流程结束后开始 stateful 流程，也就是告诉客户端可以通过 DHCPv6 来获得 IPv6 地址和其他参数（如 DNS 列表）
	off	0	表示不通过 DHCPv6 来获得 IPv6 地址。
Other flag（ O flag） 表示是否通过 DHCPv6 获得除 IP 以外的其他参数（如 DNS 列表）。 O flag 也是 RA 报文中的全局参数，一个 RA 报文只有一个 O flag。 注意：仅当 M flag 为 off 时，该参数才会被读取。	on	1	当 M flag 为 on，或者 M flag 为 off 且至少有一个 A flag 为 on 时，将通过 DHCPv6 获得其他参数。
	off	0	当 M flag 为 on 时，依然将通过 DHCPv6 获得其他参数；当 M flag 也为 off 时，将不通过 DHCPv6 获得其他参数。

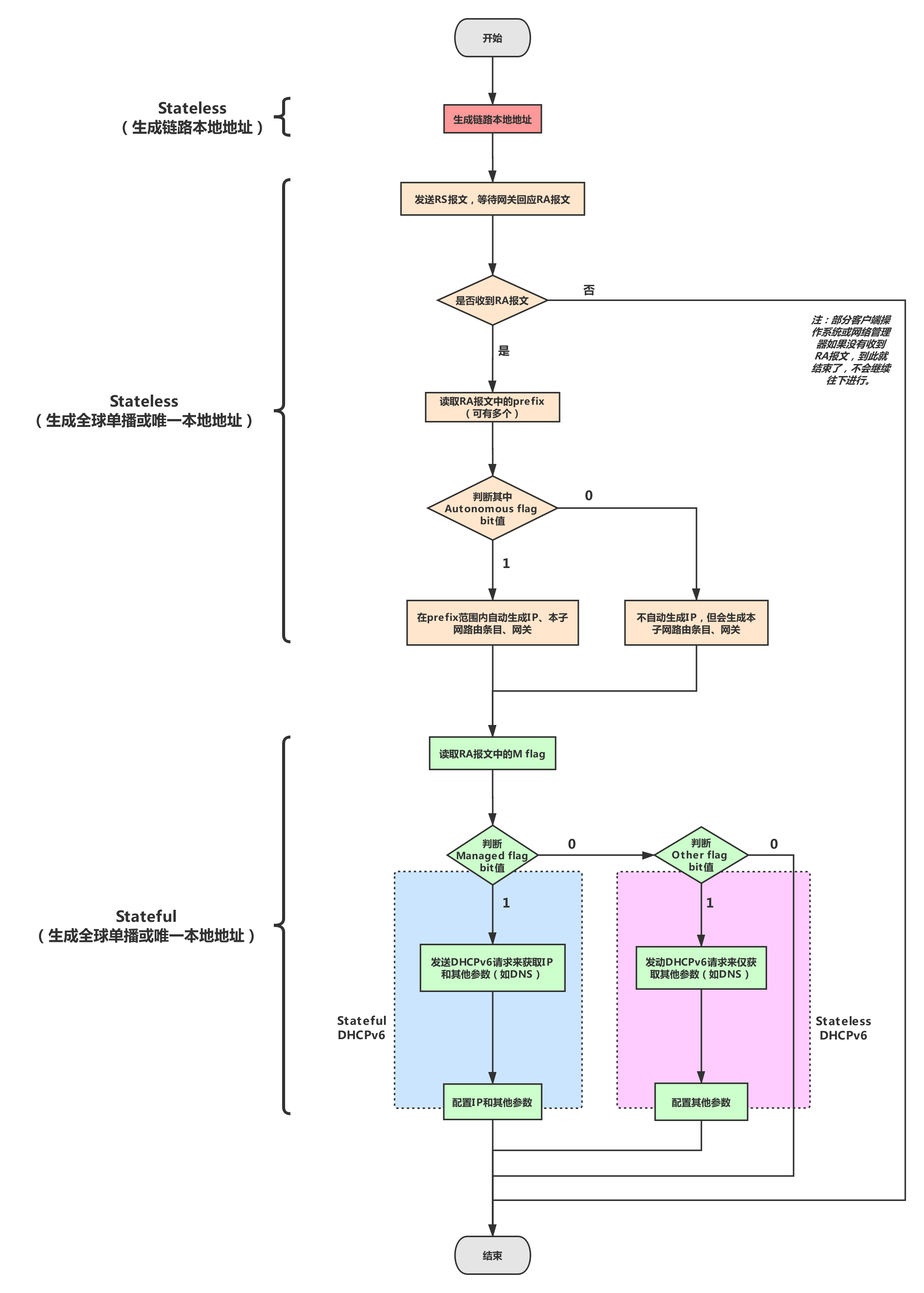

四. 流程示意图

无状态和有状态并不是相互对立的，可以同时存在，也就是一张网卡上可以同时出现通过 RA 生成的 IP 以及通过 DHCPv6 获得的 IP。通过下面这张笔者绘制的流程图可知晓其中奥秘。

从图中可以看到，顺序为：

1️⃣ Stateless 自动配置“链路本地地址”

2️⃣ Stateless 自动配置“全球地址”（或“唯一本地地址”）

3️⃣ Stateful 自动配置“全球地址”（或“唯一本地地址”）和其他参数，其中 Stateful 阶段中存在 Stateful DHCPv6 或 Stateless DHCPv6

注意：
部分客户端操作系统或网络管理器当 Stateless 阶段没有收到 RA 报文后，就到此结束，不会走 Stateful 阶段，比如 CentOS 7、Ubuntu 17 的默认逻辑都是这样，而 windows server 2012 就会继续走 Stateful 阶段。

五. 测试获得 IP 效果

测试环境：客户端基于 CentOS 7+NetworkManager（即系统默认的网络管理方式）进行测试

▪ 网关会发送 RA 报文，包含一个 prefix

▪ DHCPv6 Server 会分配 IP、DNS

测试内容：测试 M、O、A flag 在所有排列组合的情况下

▪ 客户端是否会通过 RA 报文配置无状态 IP

▪ 客户端是否会通过 RA 报文配置 prefix 子网路由

▪ 客户端是否会通过 RA 报文配置 gateway

▪ 客户端是否会通过 DHCPv6 获得有状态 IP

▪ 客户端是否会通过 DHCPv6 获得 DNS

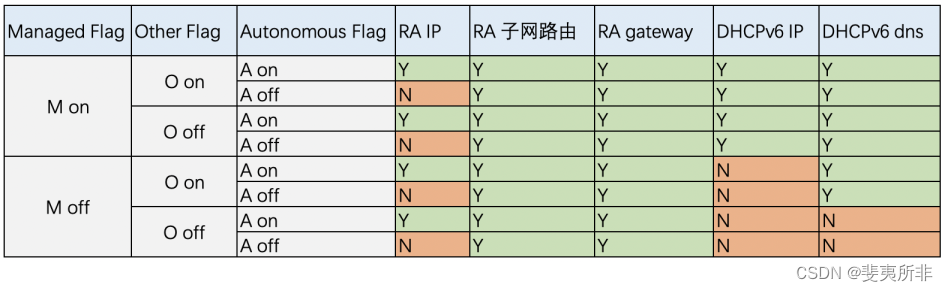

测试结果：

六. 应用场景（选择无状态还是有状态）

何时采用无状态、何时采用有状态，关键看应用场景。核心在于是否需要控制IP地址，比如保持IP不变，如果需要控制，就采用有状态；如果无需控制，就采用无状态。

▷ 服务端领域：如对外提供服务，通常需要采用有状态IP。因为业务IP的突然变化容易导致业务中断（除非做好服务发现）

▷ 客户端领域：如移动设备、办公室内PC机，只需要上IPv6互联网，并不需要对外提供服务，可以采用无状态IP

七. 后续内容
由于篇幅有限，本文尚未贴出实验的详细配置。将会在《IPv6系列》后续文章里，贴出实验的完整信息，包括RA、DHCPv6的配置，以及客户端的配置，敬请关注。

附. 参考文档

http://www.6deploy.eu/tutorials/080-6deploy_ipv6_autoconfiguration_mechs_v0_4.pdf

---

DHCPv6 基础

发表于 2018-02-01

DHCPv6 简介

IPv6 动态主机配置协议 DHCPv6 (Dynamic Host Configuration Protocol for IPv6) 是针对 IPv6 编址方案设计，为主机分配 IPv6 地址 / 前缀和其他网络配置参数。

目的：

IPv6 协议具有地址空间巨大的特点，但同时长达 128 比特的 IPv6 地址又要求高效合理的地址自动分配和管理策略。IPv6 无状态地址配置方式（参看协议 RFC2462）是目前广泛采用的 IPv6 地址自动配置方式。配置了该协议的主机只需相邻设备开启 IPv6 路由通告功能，即可以根据通告报文包含的前缀信息自动配置本机地址。

无状态地址配置方案中设备并不记录所连接的 IPv6 主机的具体地址信息，可管理性差。而且当前无状态地址配置方式不能使 IPv6 主机获取 DNS 服务器的 IPv6 地址等配置信息，在可用性上有一定缺陷。对于互联网服务提供商来说，也没有相关的规范指明如何向设备自动分配 IPv6 前缀，所以在部署 IPv6 网络时，只能采用手动配置的方法为设备配置 IPv6 地址。

DHCPv6 技术解决了这一问题。DHCPv6 属于一种有状态地址自动配置协议。

与其他 IPv6 地址分配方式（手工配置、通过路由器通告消息中的网络前缀无状态自动配置等）相比，DHCPv6 具有以下优点：

• 更好地控制 IPv6 地址的分配。DHCPv6 方式不仅可以记录为 IPv6 主机分配的地址，还可以为特定的 IPv6 主机分配特定的地址，以便于网络管理。
• DHCPv6 支持为网络设备分配 IPv6 前缀，便于全网络的自动配置和网络层次性管理。
• 除了为 IPv6 主机分配 IPv6 地址 / 前缀外，还可以分配 DNS 服务器 IPv6 地址等网络配置参数。

DHCPv6 原理描述

DHCPv6 概述：

DHCPv6 是一种运行在客户端和服务器之间的协议，与 IPv4 中的 DHCP 一样，所有的协议报文都是基于 UDP 的。但是由于在 IPv6 中没有广播报文，因此 DHCPv6 使用组播报文，客户端也无需配置服务器的 IPv6 地址。

IPv6 地址分配类型：

IPv6 协议具有地址空间巨大的特点，但同时长达 128 比特的 IPv6 地址又要求高效合理的地址自动分配和管理策略。

• 手动配置。手动配置 IPv6 地址 / 前缀及其他网络配置参数（DNS、NIS、SNTP 服务器地址等参数）。
• 无状态自动地址分配。由接口 ID 生成链路本地地址，再根据路由通告报文 RA（Router Advertisement）包含的前缀信息自动配置本机地址。
• 有状态自动地址分配，即 DHCPv6 方式。DHCPv6 又分为如下两种:
• DHCPv6 有状态自动分配。DHCPv6 服务器自动分配 IPv6 地址 / PD 前缀及其他网络配置参数（DNS、NIS、SNTP 服务器地址等参数）。
• DHCPv6 无状态自动分配。主机 IPv6 地址仍然通过路由通告方式自动生成，DHCPv6 服务器只分配除 IPv6 地址以外的配置参数，包括 DNS、NIS、SNTP 服务器等参数。
</
