滤波器往事 —— 数学、电路和场

原创 但以理 瑞宏之声 2025 年 01 月 23 日 13:02 浙江

滤波器概念的提出

首先从这个射频工程师熟悉的方程开始，这个被评为人类最美十大方程之首的方程到底出自谁手，中间的大胡子还是右边的型男？

图一、a) 麦克斯韦方程，b) 麦克斯韦，c）亥维赛德

也许绝大多数同学都会说，肯定是中间的麦克斯韦啊，这还用问么，这位可比肩牛顿和爱因斯坦的物理学家在前人基础上提出了著名的麦克斯韦方程，尤其是位移电流的提出，引出了电磁波动方程，将电学、磁学、光学联系在了一起，为今天的信息时代打下了理论基础。诚然，麦克斯韦的伟大无需多言，但今天我们内容的主角却是右边这位 ——Oliver Heaviside（奥利弗・亥维赛德，1850~1925）英国数学家和物理学家，他未上大学，自学了电磁学并自创了矢量微积分学，基于对这两者的精通他将麦克斯韦原始的二十多个方程简化为了上述四个方程，对称、简洁、深刻 使其被誉为上帝写下的诗歌，也使得今天的我们能轻易写出这组方程（否则大厂射频工程师面试的时候估计 90% 以上的同学都写不出麦克斯韦方程组了）。亥维赛德生活的年代正是有线电话刚好兴起的时代，他后来成为了一名电报员，期间他提出了著名的电报员方程，给了电压和电流信号在电缆上随空间 / 时间变化的传播方程，进而提出了损耗常数、相位常数、趋肤效应、特性阻抗、反射、负载等一系列概念，他是传输线理论的奠基人。在当电报员工作期间他意识到在电缆上周期性引入线圈可以抑制某些通话噪声并于 1887 年发表了文章，这其实就是最早的低通滤波器，亥维赛德没有意识到这一发现将对大西洋对岸的美国电话电报公司（AT&T）带来深远的影响，更在后来兴起的无线通信中发挥了无可替代的作用。

先简单介绍一下啥是滤波器，我们知道无论是有线通信还是无线通信都是基于电磁波，如图二本质都是对无线电波段的利用。

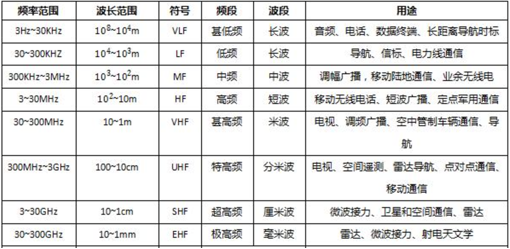

无线电波的频率（波段）划分与应用 img

频率范围	波长范围	符号	频段	波段	用途
$3Hz\sim 30KHz$	$10^{8}m\sim 10^{1}m$	VLF	甚低频	长波	音频、电话、数据终端、长距离导航时标
$30\sim 300KHZ$	$10^{4}m\sim 10^{3}m$	LF	低频	长波	导航、信标、电力线通信
$300KHz\sim 3MHz$	$10^{3}m\sim 10^{2}m$	MF	中频	中波	调幅广播,移动陆地通信、业余无线电
$3\sim 30MHz$	$10^{2}m\sim 10^{1}m$	HF	高频	短波	移动无线电话、短波广播、定点军用通信
<
