接近开关NPN和PNP型接近开关

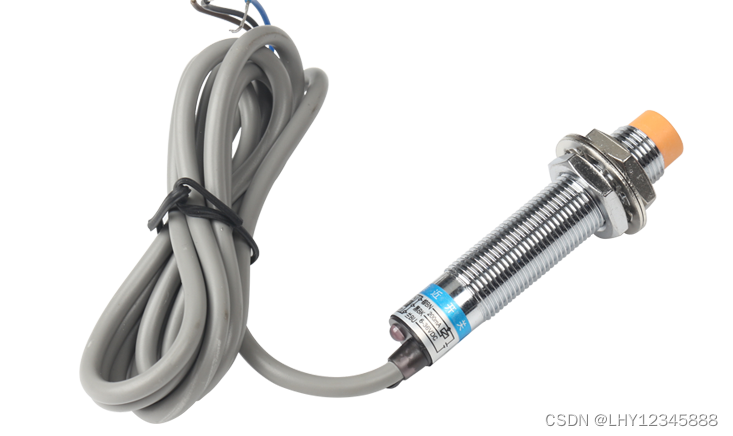

接近开关又称无触点接近开关，是理想的电子开关量传感器。当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程。即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

接近开关的接线线序：
三线式的接近开关有三根线头，棕、蓝、黑三色，棕、蓝接直流电源。接近开关通常接入24V直流电源。棕色线接+24V、蓝色接0V，黑色线为输出线。

NPN常开接近开关，当有金属物体靠近开关时，接近开关指示灯亮，黑色线与蓝色线导通，黑色线输出低电平，输出0V电压信号。
PNP常开接近开关，当有金属物体靠近开关时，接近开关指示灯亮，黑色线与棕色线导通，黑色线输出高电平，输出+24V电压信号。
简单记一下就是NPN输出低电平，PNP输出高电平。
