三菱PLC外接驱动步进电机

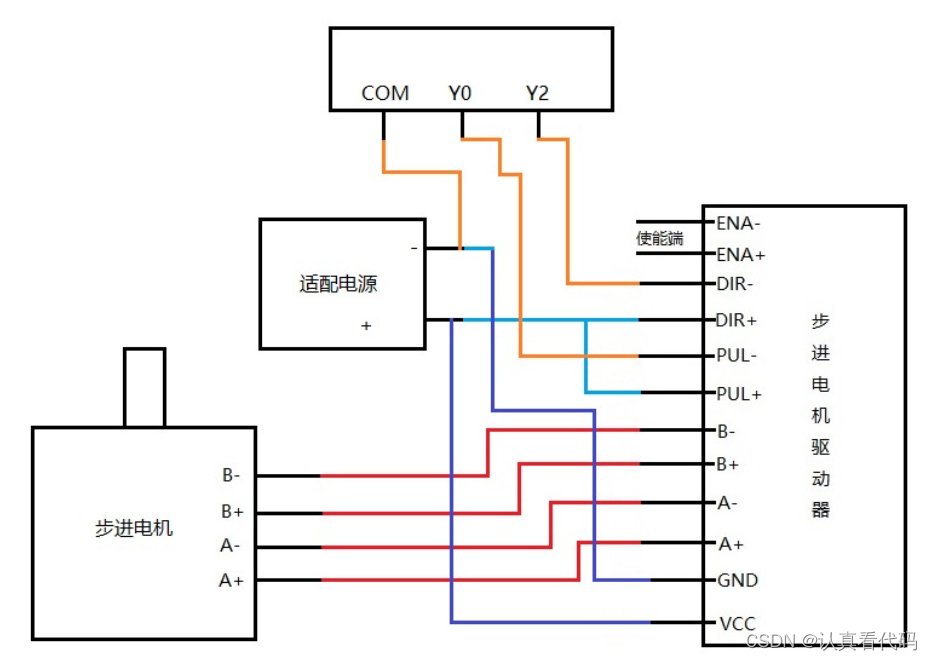

1、接线图

注意几点：1、不要使用PLC自带的24V电源(可以外接接触器，步进电机带不动)

2、注意步进电机接线（如果分不清可以短接任意两线，若是同组则电机转动困难，若不是则可以转动，或者用万用表测量任意两线接通为同组线）

3、三菱PLC 漏型输出，com端接电源负极，驱动器方向，脉冲，使能正端接电源正极形成回路

4、高速脉冲输出端口只有Y0,Y1,Y2

5、注意必须要是晶体管的PLC机型（MT），继电器型（MR）不支持高速脉冲输出！！

注意必须要是晶体管的PLC机型（MT），继电器型（MR）不支持高速脉冲输出！！

注意必须要是晶体管的PLC机型（MT），继电器型（MR）不支持高速脉冲输出！！

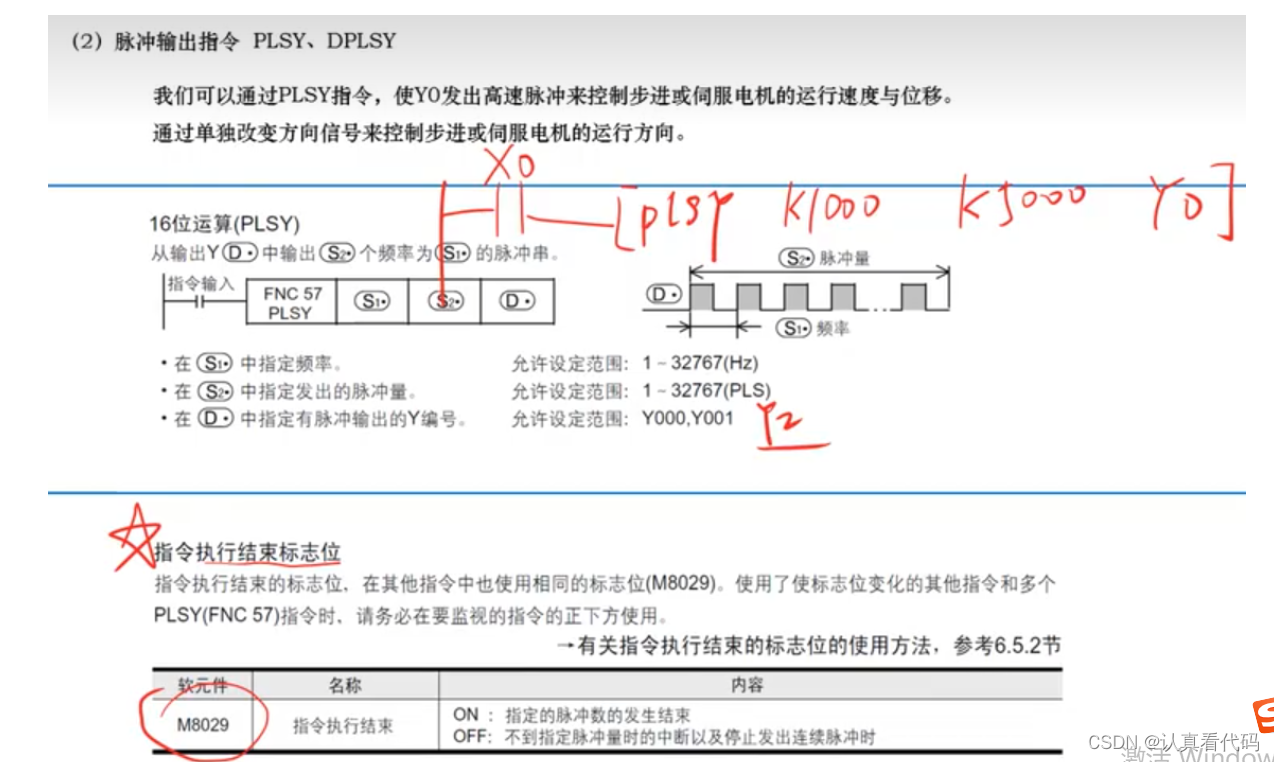

2、控制步进电机指令

3、梯形图代码
