idea 看源码关系uml插件推荐 code iris

最近看源码就想找个uml的类图工具,网上看了一些,发现都是一些单个类的继承关系图,如果不知道的朋友,可以用uml插件工具搜索uml即可(uml support),然后每次点击右键后在菜单下面找Diagrams,但是我们今天介绍的不是这个,而是另外一个不错的插件,叫code iris。这个是可以显示整个工程所有类关系图的插件。

插件中心查找

我的是已经安装过了,没有安装的可以浏览所有的,并查找

用法:

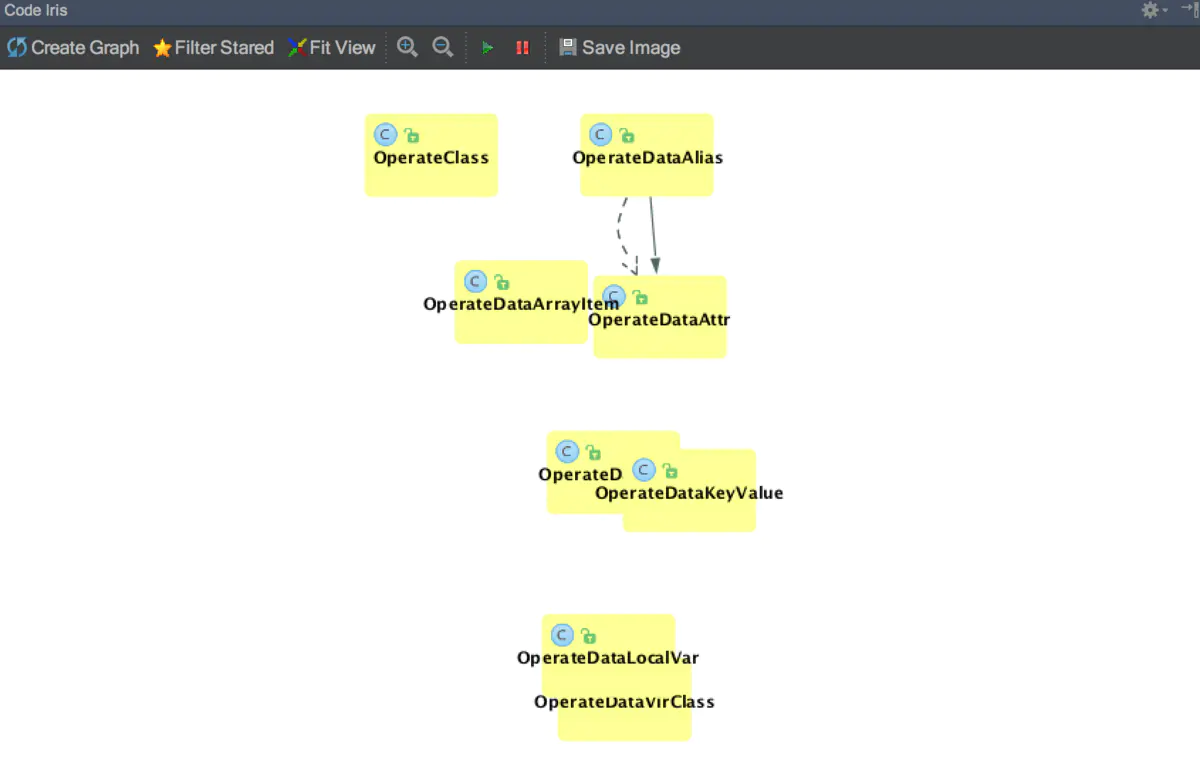

这个工具用法比较独特,在点击右键中找不到对应的菜单进行操作。而是在右边有一个菜单,如下



下面介绍下这个插件的强大之处

个人尝试了下面6个功能,很好玩哦

首先就是先点击下图中的3,因为这个是专门用于生成图的起始按钮

1:这里是按照对应的类还有模块还有包进行过滤,上面的小黄框就是对应的类,放大之后就是这样的

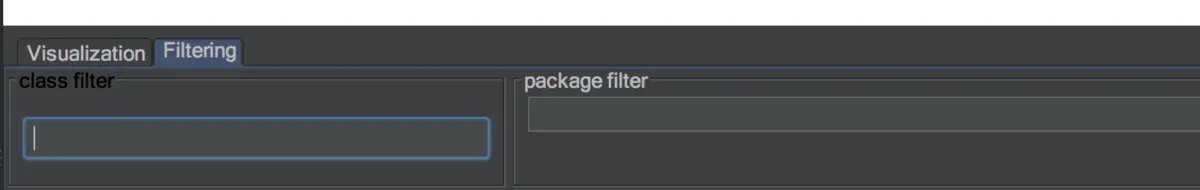

2:这里可以填写对应的过滤的类名或者包名

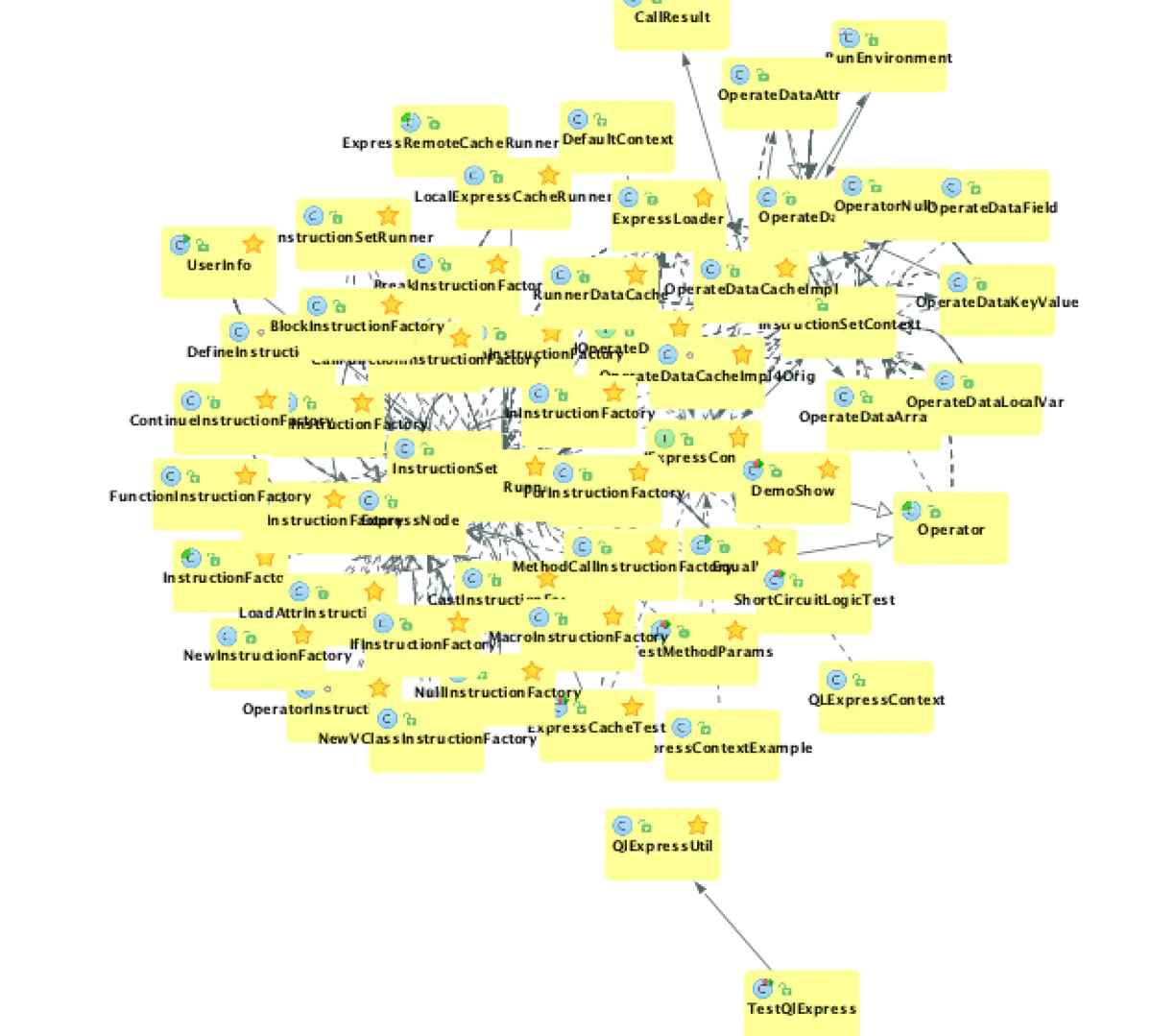

3:这里是专门生成整个图的

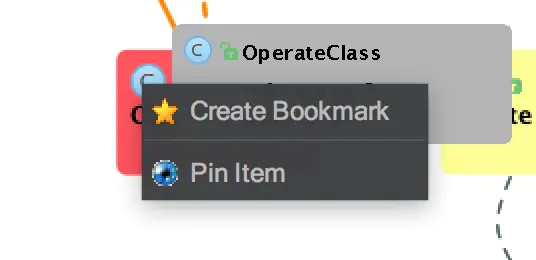

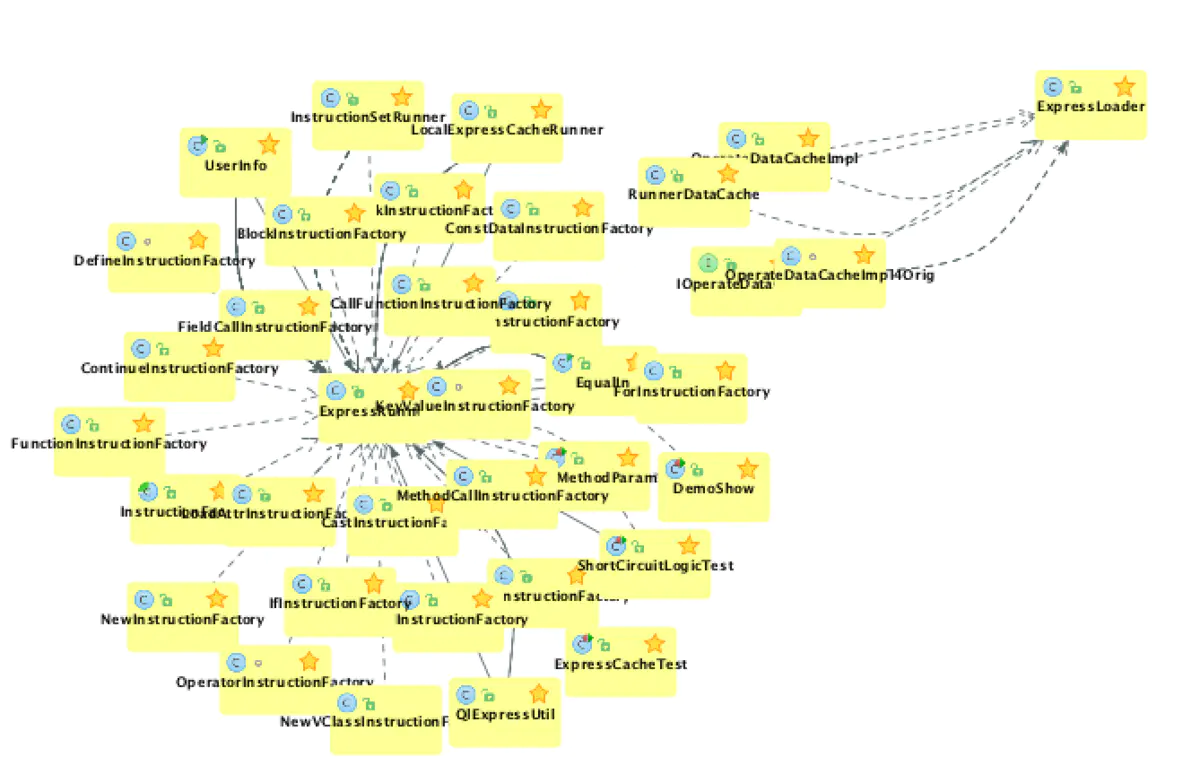

4.这里是对对应的类加上星,因为类图可能太多,为了查看自己想看的图,那么对自己想看的图添加星星,然后点击这个按钮,没有添加星星的类就会隐藏掉,用法就是在一个类上面点击右键。



5,点击后会立马将图按照正常尺寸充满画面

6,这个动画很好玩,它会根据你显示的类,进行生成一个图



最后还有一个不错的功能:

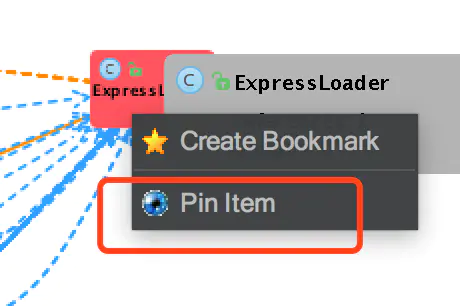

动画那个功能,类位置会一直在动,如果让其中一个类固定起来,可以选择星下面的那个按钮



还有个小功能:

对于用mac不用鼠标的,就是点击cmd+一只手指键盘,就可以整个画面拖动,小技巧

================================================================

最新发现

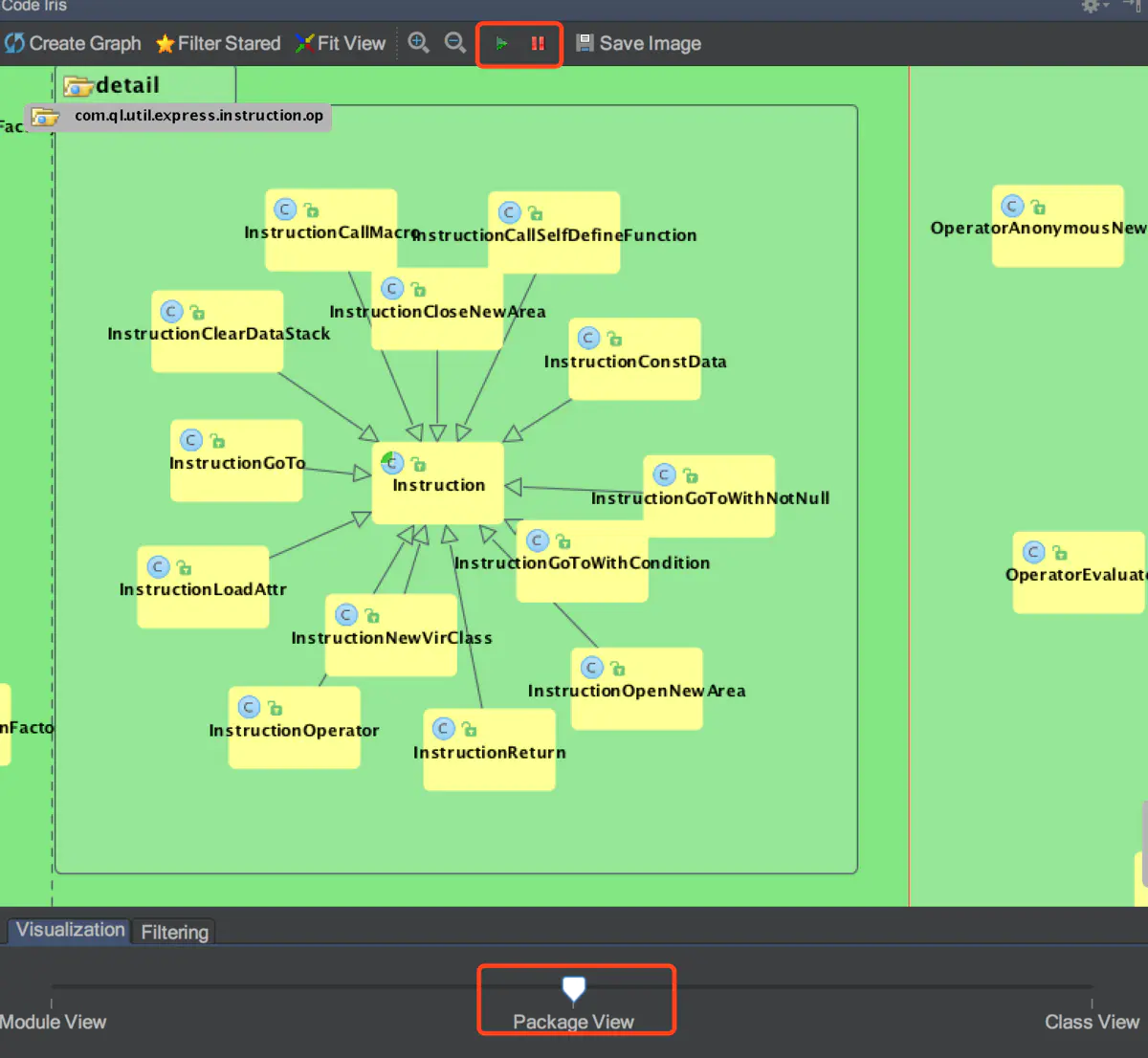

选择对应模块视图的时候也可以进行查看包内部的类的依赖关系,这样就不是全局的了
