Arduino基础入门之十二 LCD1602A初步显示

最新推荐文章于 2024-05-03 10:10:52 发布
最新推荐文章于 2024-05-03 10:10:52 发布
阅读量1w 收藏 64
点赞数 8
分类专栏： Arduino 文章标签： 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u013978070/article/details/120978229
版权
本文介绍了Arduino使用4位连接法连接1602液晶显示器的基础知识，包括显示器的引脚功能和对比度调节。通过示例代码展示了如何利用LiquidCrystal库在屏幕上显示问候语和运行时间，简化了 Arduino 初学者入门LCD显示的难度。
摘要由CSDN通过智能技术生成

一 硬件

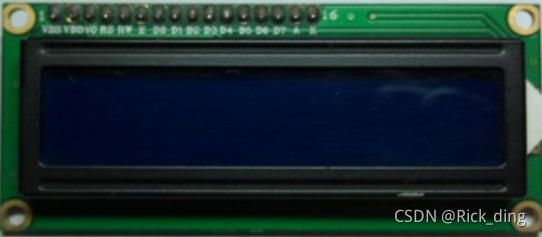

      1602液晶显示，显示容量为 16×2 个字符，如下图



一共有16个引脚，对应功能如下表：

1602液晶显示各引脚功能
引脚符号 功能描述
VSS 电源地
VDD 电源正极，本实验接5V
VO 液晶显示偏压，本实验接旋转电位器中间端口，调整对比度
RS

指令/数据选择引脚，低电平时，选择指令寄存器，进行指令操作；</
