Cisco配置VRRP

一、VRRP 简介

虚拟路由冗余协议 VRRP（Virtual Router Redundancy Protocol）通过把几台路由设备联合组成一台虚拟的路由设备，将虚拟路由设备的 IP 地址作为用户的默认网关实现与外部网络通信。当网关设备发生故障时，VRRP 机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。

VRRP 能够在不改变组网的情况下，采用将多台路由设备组成一个虚拟路由器，通过配置虚拟路由器的 IP 地址为默认网关，实现默认网关的备份。当网关设备发生故障时，VRRP 机制能够选举新的网关设备承担数据流量，从而保障网络的可靠通信。

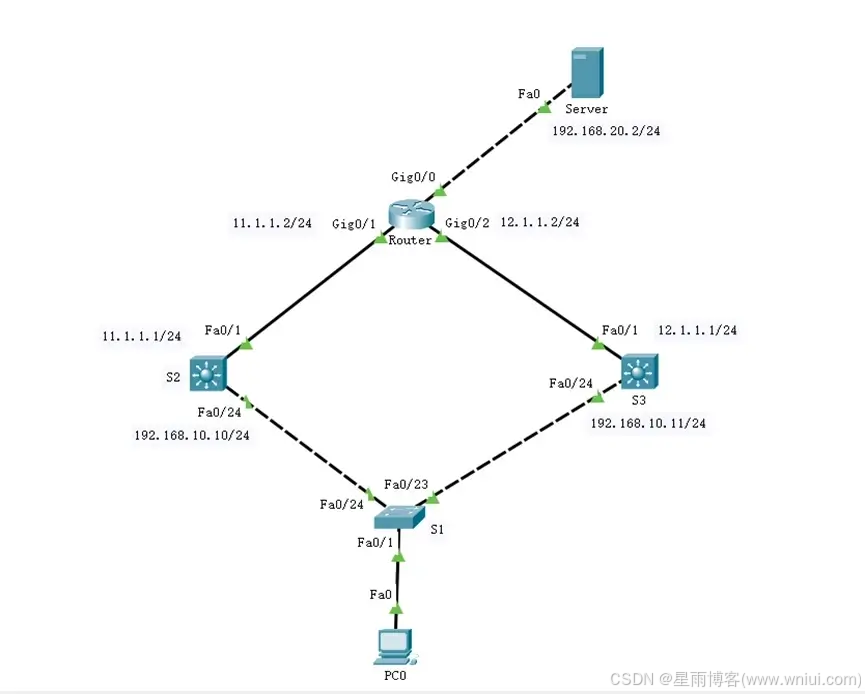

二、拓扑图示例

三、组网要求

将 S2 作为 Master，S3 为 Backup，实现数据包通过 S2 转发，当 S2 出现故障后，S3 立马接管 S2 的任务！

四、配置步骤

配置前提：请先提前配置好主机和设备接口IP地址和路由协议！！

S2

Switch(config)#int fa 0/24

Switch(config-if)#standby 1 ip 192.168.10.1
//配置 VRRP 虚拟网关

Switch(config-if)#standby 1 priority 105
//配置 VRRP 优先级，默认 100

Switch(config-if)#standby 1 track fa0/1
//配置端口监视

Switch(config-if)#standby 1 preempt
//配置抢占

S3

Switch(config)#int fa 0/24
Switch(config-if)#standby 1 ip 192.168.10.1
Switch(config-if)#standby 1 preempt

因为 VRRP 优先级默认为 100，所以这里就没有配置优先级的必要了，配置虚拟网关和抢占就可以了！

五、测试

使用 tracert + IP 地址进行端口跟踪

六、VRRP 的好处

1. 主路由器失效后，备份路由器立即顶替主路由器的工作，保证数据的不丢失。
2. 两个不同的路由器成为不同组的主路由器，相互备份。
3. 跟踪上行链路接口状态，当上行链路接口失效时，自动将备份路由份提升为主路由器，保证数据的不丢失。

内容转载至：VRRP[Cisco篇]-星雨博客
