逆变器基础知识

变压器基础知识

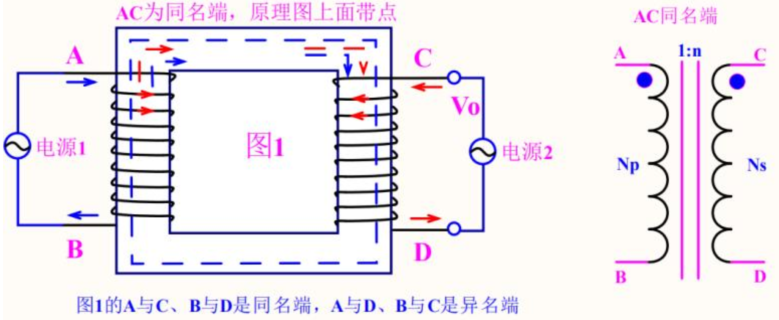

变压器我们分原边与副边， 一般我们把在左边的绕组叫原边绕组， 右边的绕组叫副边绕组。

公式介绍一下：

L×i=N×Φ，其中L自感系数、i电流、N匝数、Φ磁通

Ψ=L×i，其中Ψ磁链（总磁通）、L自感系数、i电流

Φ=Ae×B，其中Ae磁芯的横截面积、B是磁通密度，也就磁感应强度

L×i=N×Ae×B，其中L是电感量（自感系数）， i 是通过线圈的电流， 而 N 是线圈的圈数，Ae 是磁芯的横截面积，B 是磁通密度。

假设一个做好的变压器，电感量L、圈数N、磁芯的横截面积Ae是确定的，这时电流变大的时候， 磁通密度也就变大。

磁芯饱和：对于不同材料的磁芯来说， 单位面积内装有的磁力线是有一个上限的， 当装满了， 那就不能再装了， 这个时候， 磁芯中的磁通量就不能变化了。磁芯饱和就是磁芯不能装磁力线了， 也就是不能装能量了。

磁通量不能变化， 那根据楞次定律， 线圈就不能再感应出反向电动势了，这时候&
