【1】前言
每一颗台式机CPU基本上都由两大部分组成,一个是PCB基板,当然咯,在这个基板上还包含CPU核心、针脚(触点)、电容颗粒;另一个部分是金属顶盖(材质一般为铜),作用除了保护脆弱的CPU核心防止散热器压碎损坏外,一般都还印制了CPU基本信息,方便消费者识别主要参数。一颗英特尔处理器的70%以上重量都集中在金属铜盖上。
【2】英特尔正式版处理器
【2.1】外型

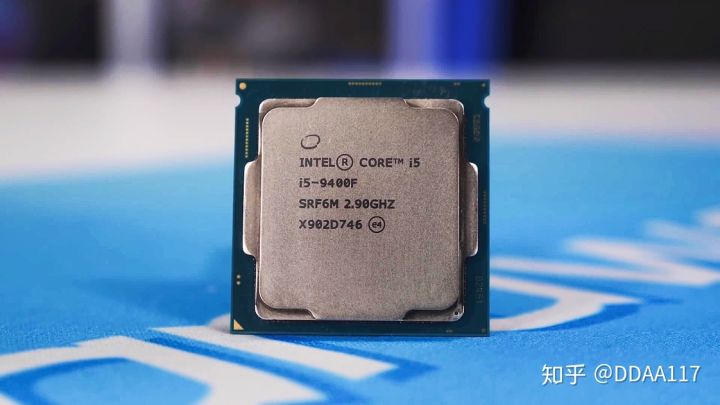

这是一颗标准的英特尔酷睿i5-9400F处理器,你可以在它的CPU金属顶盖上看到非常醒目的型号。
【2.2】第一行:英特尔“环形”Logo
事实上这个Logo并不完整,去掉了内部“intel®”字样,仅保留外环,这个简化Logo同样可以在各种英特尔闪存颗粒表面看到。
*注:符号“®”是“注册商标”的意思。
【2.3】第二行:产品系列
*注:符号“TM”是“商标”的意思。
酷睿i5系列自然就印制“Core i5”,赛扬就印“Celeron®”,奔腾就印“Pentium®”,至强就印“Xeon®”,特殊定制型号如果不属于任何一个系列,那就印“Processor(处理器)”。肯定有人问,为啥Core不是注册商标®,而只是一个普通商标TM?还不是因为Core是个常规单词,表示“核心、要点”,而其他几个都是英特尔自创名称。
【2.4】第三行:产品名称

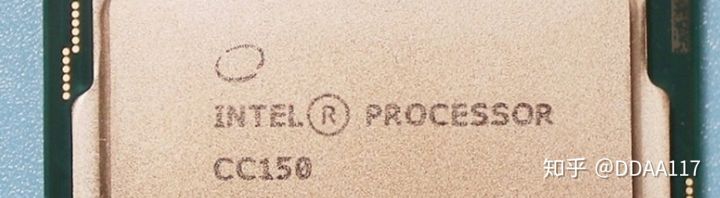

这款酷睿i5系列的处理器就叫“i5-9400F”,非常清晰明确,不存在任何其它干扰信息。上图这款处理器叫“CC150”,是英伟达找英特尔定制的特殊产品。
【2.5】第四行:“唯一身份码”和“主频”
第四行记录了两个极其重要的信息,比其他几行都要更重要!
第一个是“唯一身份码”——S-spec码,最近几十年(不含早期)英特尔正式版处理器S-spec码都由5位数字+字母构成,第一位一定是字母S,后面四位每一代处理器根据家族排行,获得唯一“修订版本+型号”的编号。

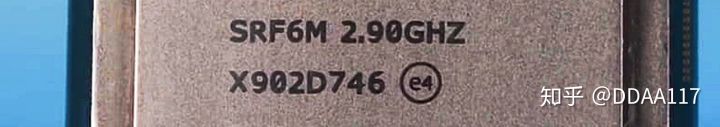

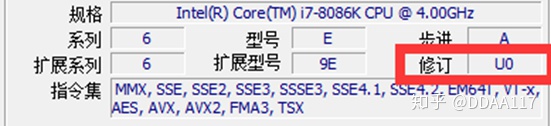

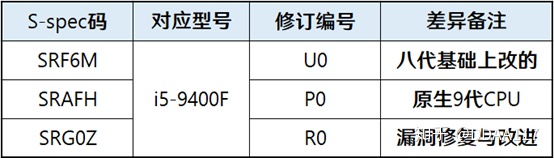

比如图中这个i5-9400F处理器的S-spec码就是SRF6M,所以SRF6M就代表i5-9400F,但是没有这么简单,SRF6M还表示这颗i5-9400F是早期U0修订编号(大家习惯将书面的“修订编号”俗称为“步进”)的产品,也就是说,该i5-9400F其实是从八代i5的基础上修改而来。
对于普通消费者而言,你不需要去管这个S-spec码,虽然理论上越新版本的步进(修订编号)表现会越好,但综合性能表现没有差异。

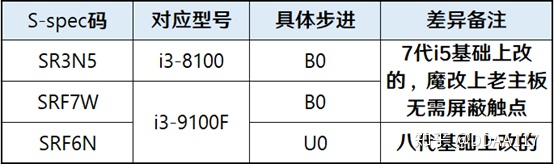

而对于有魔改需求的朋友,步进(修订编号)很有用,比如万一你想在100/200系列老主板上使用i3-9100F处理器,那么购买B0步进(修订编号)的版本可以直接用在已经修改好BIOS的板子上,而不需要像U0步进那样花费时间去屏蔽CPU上的某些触点,因为B0步进就是7代i5基础上改过来的。

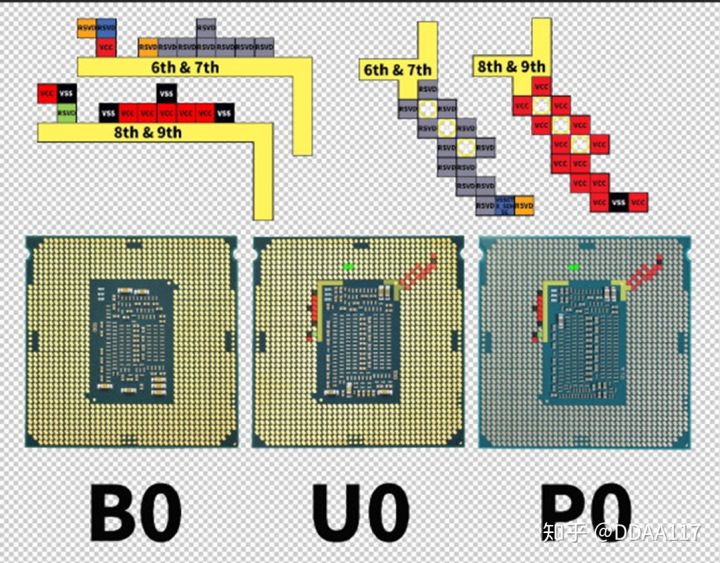

(该屏蔽触点示意图来源于网络)

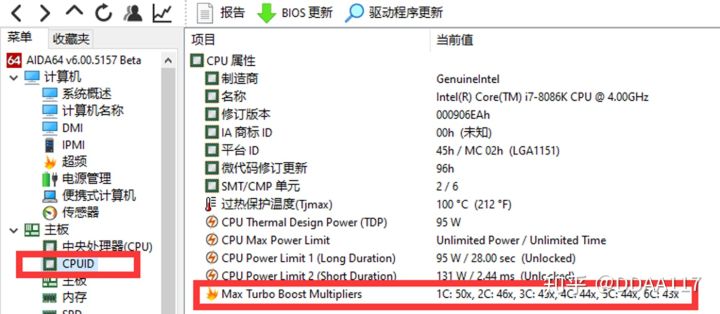

S-spec码右侧是CPU主频,i5-9400F的主频就是2.90GHz,至于具体睿频幅度多少?睿频的机制是怎样的?它没有告诉你,需要自行查询官方文档或“百度一下”。这个“机制”你可以在“AIDA64”检测软件的“CPUID”选项卡看到最真实确切的描述。

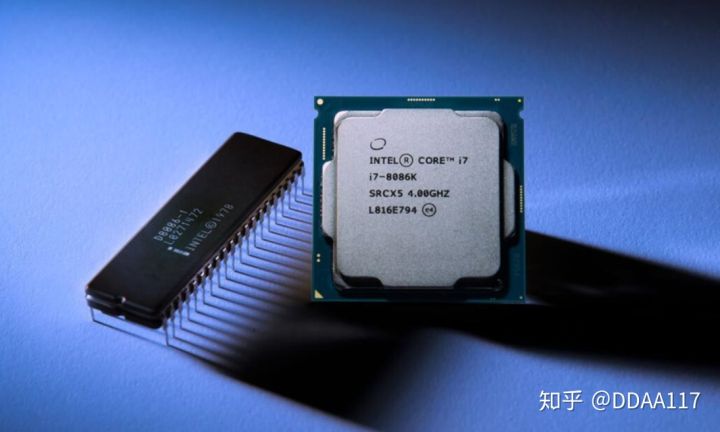

以i7-8086K为例,其主频为4.00GHz,单核睿频可以上50X(5.00GHz)、双核睿频最高46X(4.60GHz)、三核45X(4.50GHz)、四核&五核44X(4.40GHz)、全核心睿频加速为43X(4.30GHz)。英特尔处理器的主频来自于“外频×倍频”,外频是确定的100MHz(0.1GHz),所以乘上多少倍,就代表频率是多少。

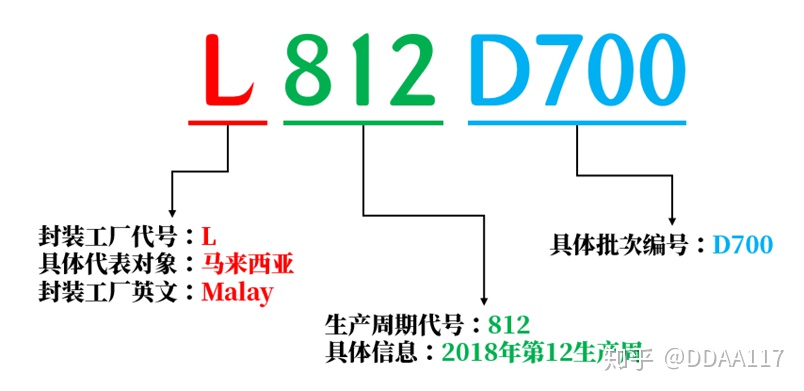

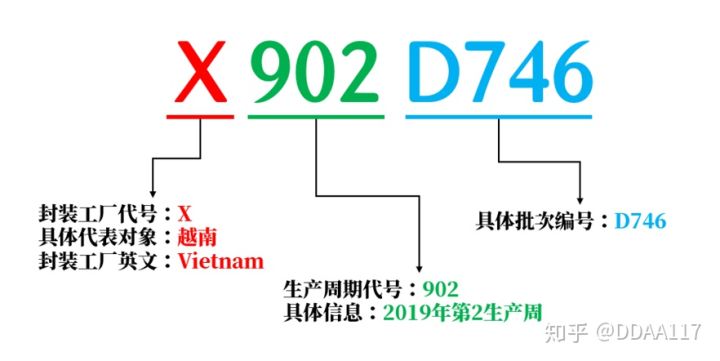

【2.6】第五行:Batch码告诉你产地及批次
最后一行Batch码由产地、生产周期、具体批次三大信息组成。前两项较好理解,不同的封装产地对应不同的字母代号,不同的生产周期可以判定产品的大致的出厂时间。至于具体的批次编号,不同的批次可以决定CPU体质的好坏、超频能力的高低,对于主流消费者而言,没有什么参考价值。
【2.7】更早些时候英特尔处理器的信息识别参考
早些年的英特尔处理器顶盖标注信息要比现在全面且复杂很多,基本上每一代之间风格都会有所差异。

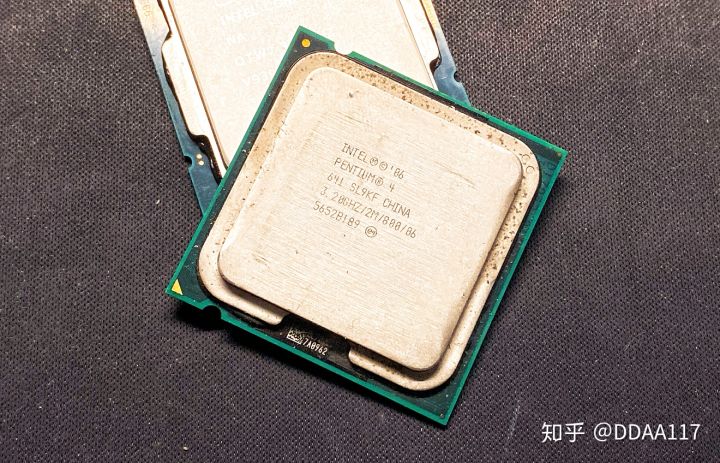

这是一颗奔腾4系列型号为641的处理器,它的顶盖参数同样由5行进行标注:
【第一行】
基于英特尔06年(2006年)发布的架构。这个需要借助学识,英特尔在2006年桌面级主要是两大架构,一个是Netburst架构晚期采用65nm制造工艺的“CedarMill”架构,另一个就是产生性能巨大变革的“Core”酷睿架构,显然奔腾4-641只可能是“CedarMill”架构;
【第二行】
该处理器隶属于“Pentium 4”奔腾4系列;
【第三行】
该处理器型号为“641”,S-spec码为“SL9KF”,封装产地为“CHINA”中国工厂;
“SL9KF”决定了这颗奔腾4-641处理器的步进为D0,也就是对应第四行“06”供电规范“TDP=65W”(实际最大功耗80W),另外三个步进均为“05A”供电规范“TDP=86W” (实际最大功耗117W)。
【第四行】
主频为3.20GHz,二级缓存为2MB(如果有三级缓存,那么这里标注的就一定是三级缓存容量),前端总线频率为800MHz。最后一个“06”代表供电规范满足特定标准,且该处理器TDP≤65W。其他像“05A”≤95W、“05B”≤130W、“04A”≤84W、“04B”≤130W、“09A”≤73W、“09B”≤95W等在早年都很常见。
【第五行】

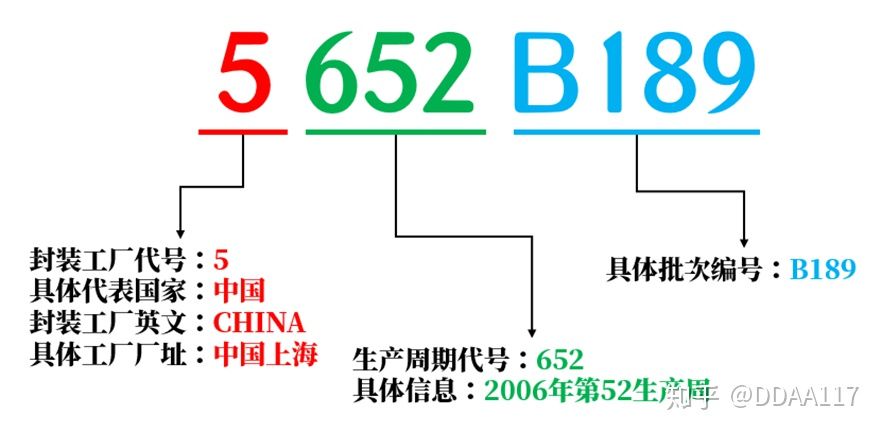

Batch码:5652B189
【3】英特尔测试版(ES)处理器
【3.1】测试版处理器简介
工程测试版(ES)的英特尔处理器(简称:ES处理器)一直都是英特尔内部及二级主板、OEM厂商用于自身产品或CPU本体稳定性、兼容性表现测试的非零售样品,均为非公开保密性质。
但受到利益的驱使,很多二级厂商不顾政策限制,将这些测试样品拿到市场上进行售卖,谋取“暴利”。现在市场上的测试版英特尔处理器非常常见,虽然稳定性表现可能略有欠缺,但因为价格方面存在一定优势,从而让ES处理器也有巨大的市场。尤其是至强高端服务器领域,由于CPU基准价格较高,所以测试版的至强处理器要比正式版产品便宜数千甚至数万元。

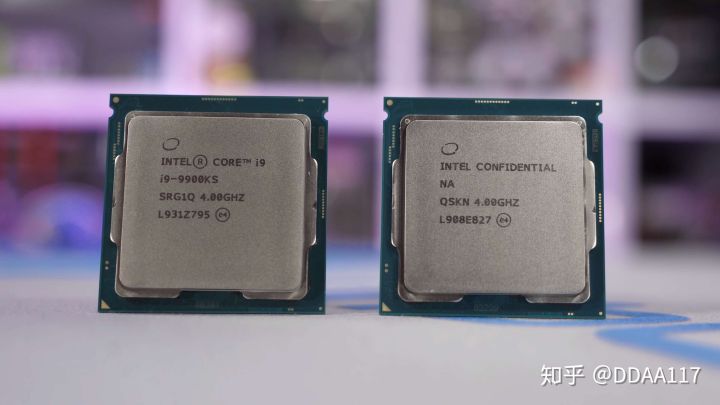

(上图:i9-9900KS与它对应的QS正显测试版处理器)
【3.2】淘宝卖家的“Remark行为”
淘宝卖家的“Remark行为”已经非常普遍,什么是“Remark行为”?CPU本身的参数是完全无法修改的,但是CPU顶盖上的印刷信息可以抹掉重新激光雕刻,也就是说,很多卖家为了增加ES/QS处理器的卖相,故意把原先ES的有关信息抹去,然后自行刻上与正式版完全相同的信息。
不管你是早期、中期、后期的ES测试版,还是说QS品质确认正显版(正显版在系统下已经可以看到最终上市的名字),原厂封面印刷都是测试版样式。
【3.3】测试版处理器信息解读

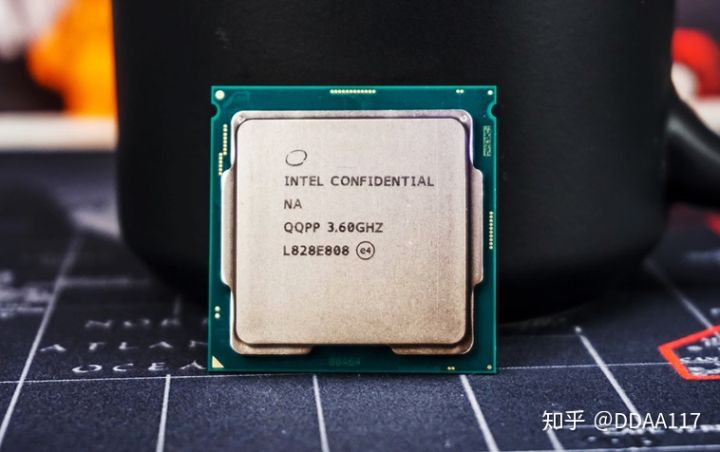

这是一颗i9-9900K的测试版处理器,并且已经是最接近正式版的QS正显。
【3.4】第一行:英特尔“环形”Logo
【3.5】第二行:英特尔·机密
英文单词“Confidential”就是“机密、保密”的意思,由于测试版处理器只能用于内部测试,而禁止流入零售市场,所以都有很严格的保密问责机制。
【3.6】第三行:型号行·NA
NA,学过计算机的肯定不陌生,留空、留白,这里就是“Not Available(不可用)”的意思。ES处理器在系统内识别到的型号一般都是“0000”,正显版虽然已经被写入具体型号,但也有项目缺省,导致在CPU-Z等软件中识别出来的型号也会带“ES”字样。更何况正显的名字不一定就和最终上市的正式版完全相同,在没有正式上市之前,任何测试型号都存在变动的可能。

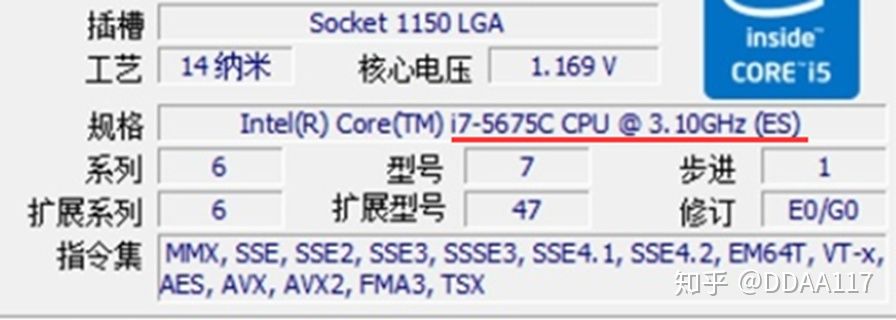

正显测试版的i7-5675C处理器在正式上市后更名为i5-5675C。
【3.7】第四行:“唯一身份码”和“主频”
和正式版处理器一样,测试版产品也有与步进(修订编号)、CPU型号对应的“唯一身份码”——S-spec码,不过测试版处理器的S-spec码由4位字母+数字组成,第一位一定是字母Q,后面三位每一代处理器根据家族排行,获得唯一“修订版本+型号”的编号。ES处理器的S-spec码很关键,因为它可以帮助你判断步进级别,越早的测试版处理器稳定性越差,存在的未知BUG就越多,当然价格也越便宜。
比如图中这个“QQPP”就代表这是一颗P0步进的正显测试版i9-9900K处理器,而且这个编号已经无限接近最终上市的正式版产品,所以在市场上的价格也和正式版的i9-9900K差不了多少。
正因为如此,所以“QQPP”的主频也和正式版i9-9900K一致,是3.60GHz,包括睿频加速机制也没有区别,都是到最高5.0GHz。这类CPU反而不会有什么市场,为什么我不干脆买正式版呢?(除非正式版买不到)
事实上很多追求性价比的用户购买i9-9900K的测试版都会考虑“QQBY”,“QQBY”属P0步进中期测试阶段的i9-9900K,为ES不显,系统内部型号显示“0000”,默认主频为3.10GHz,睿频加速最高可至4.50GHz,同样不锁倍频可以满足超频的需要,价格在2200元左右,比正式版便宜1/3。

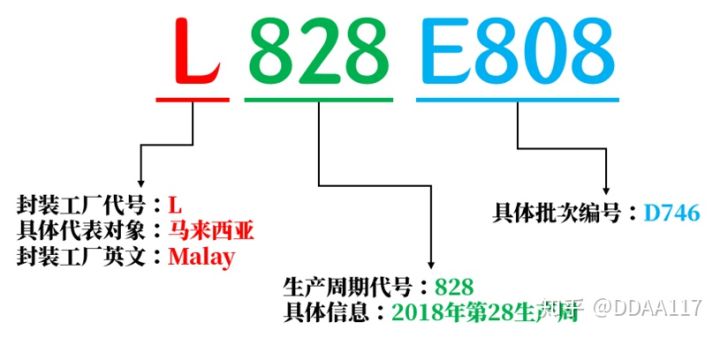

【3.8】第五行:Batch码

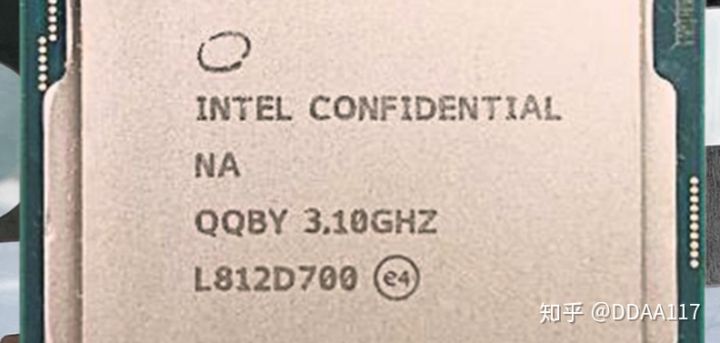

可以看到QQPP(3.60GHz)的生产周期其实和i9-9900K最终正式版的生产周期非常接近,再看一下这颗QQBY(3.10GHz)的信息:
QQBY比QQPP要早了四个月左右,属于更早阶段的测试版处理器。
【4】AMD处理器
【4.1】AMD处理器简介
市面上流通的AMD测试版处理器极其罕见,主要是由于OEM厂商采用AMD处理器的机型非常少,所以偷卖的量就很少,因此这边只讨论正式版产品。现在的AMD处理器表面信息已经非常简化,“非人哉”的表述方式不再使用。
【4.2】主流的AMD处理器

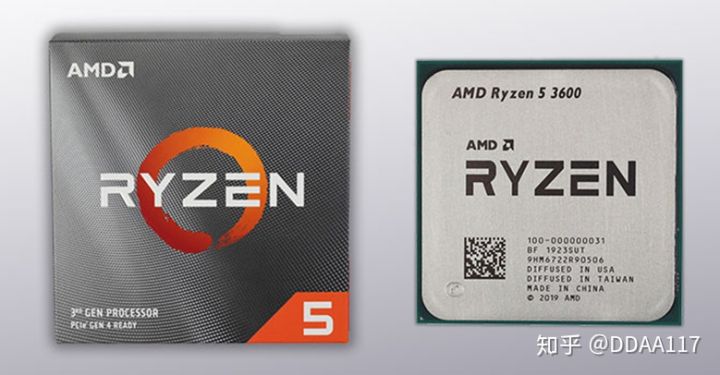

进入锐龙时代,解读一颗AMD处理器是啥型号已经没有任何难度,比如上图这颗处理器就是Ryzen的R5-3600处理器,如果你连这个都不会看,那你应该看不懂我今天写的这篇文章。
CPU的右下角就是一些批次编号,第二行1923是生产周期,然后就是神奇的制造三连:
DIFFUSED IN USA:锐龙处理器的硅芯片是在美国纽约工厂生产;
DIFFUSED IN TAIWAN:锐龙处理器核心应用了台积电制造工艺;
MADE IN CHINA:最终的封装产地是中国。
【4.3】先前的AMD处理器

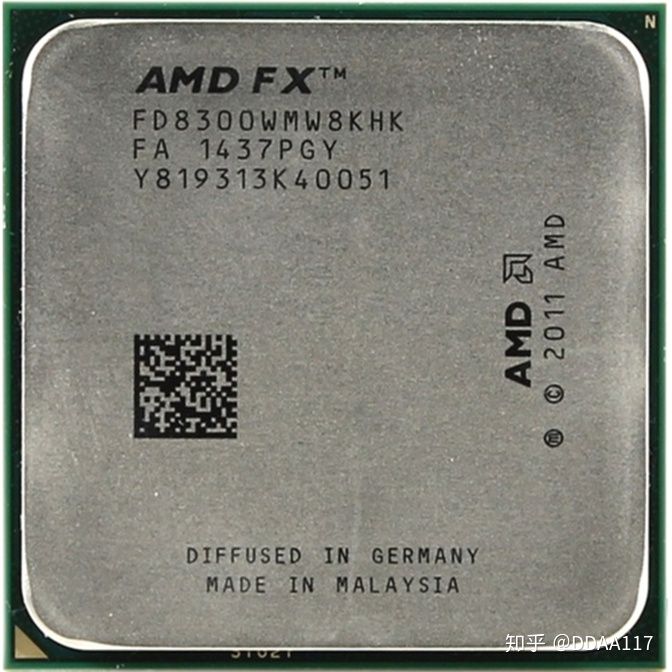

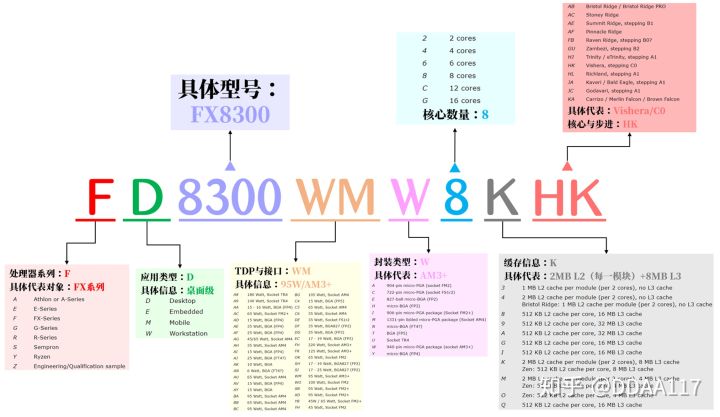

在此之前,AMD处理器的型号及具体参数都会写的非常非常详细,详细到普通消费者根本看不懂它在说些啥,比如上图的AMD FX-8300处理器。
它一大串看似无规则的编号已经告诉你,这是一颗型号叫FX8300的桌面级台式机处理器,它采用的接口是Socket AM3+,封装形式亦是如此,拥有940个针脚,TDP为95W,核心数量为8核,缓存方面,这颗四模块八核心处理器的每一个模块都有2MB二级缓存,整个处理器共享8MB三级缓存,该处理器的核心代号为Vishera,修订编号(步进)为C0。
