ThinkPad T480 升级改造实战：从屏幕到硬盘的全面升级指南

一 想法的起源

当时有了这个想法（一个Idea：爆改 T480），我就立刻开始行动。从下单购买配件，到拆机安装、装系统、排查错误，整个过程历时五天。主要时间花在配件采购、寻找适配屏幕、询价以及等待发货上。

二 升级计划

• 网卡：加装 4G 网卡
• 硬盘：升级为 1TB NVMe 2280 固态硬盘
• 内存：扩展到 32GB
• 屏幕：更换为 4K 屏幕

三 实施过程

• 4G模块：加装L850-GL 4G 模块 01AX792
• 4G天线： 带铜片 4G 模块拆机天线
• 硬盘：更换为 1TB NVMe M.2 SSD固态硬盘 PCIe 3.0
• 硬盘托架：NVMe M.2 拆机托架
• 内存：计划升级为 32GB，但最终仍使用原有的 16GB 内存
• 屏幕：更换为 4K 屏幕
• 屏线：T480 升级高分屏线 40 针 0.5
• 屏幕耳朵：购买了屏幕耳朵支架，但未使用（4K屏幕 自带了耳朵）
• 屏幕边框胶：3mm 宽固定屏幕用
• 电池：更换外接电池，升级为 72WH 6600 毫安 电池
• 装系统：重装系统，还原到 Windows 10

四 拆屏幕

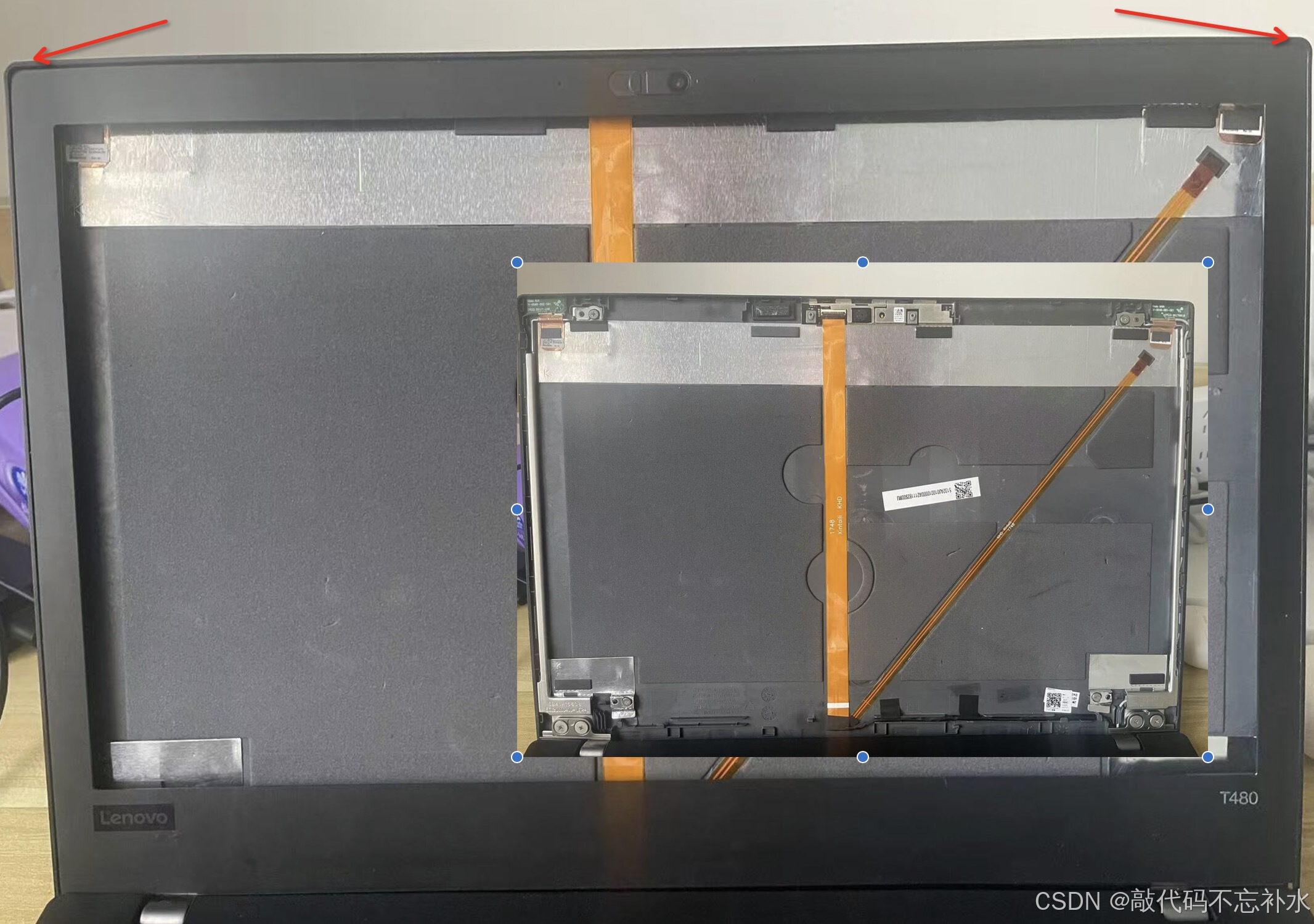

图一

这是拆下屏幕后的样子，T480 的屏幕拆卸从上方红线箭头指示的任一角开始，原装屏幕的边框有较多胶水粘贴，从内侧向外侧撬可能会损坏屏幕。

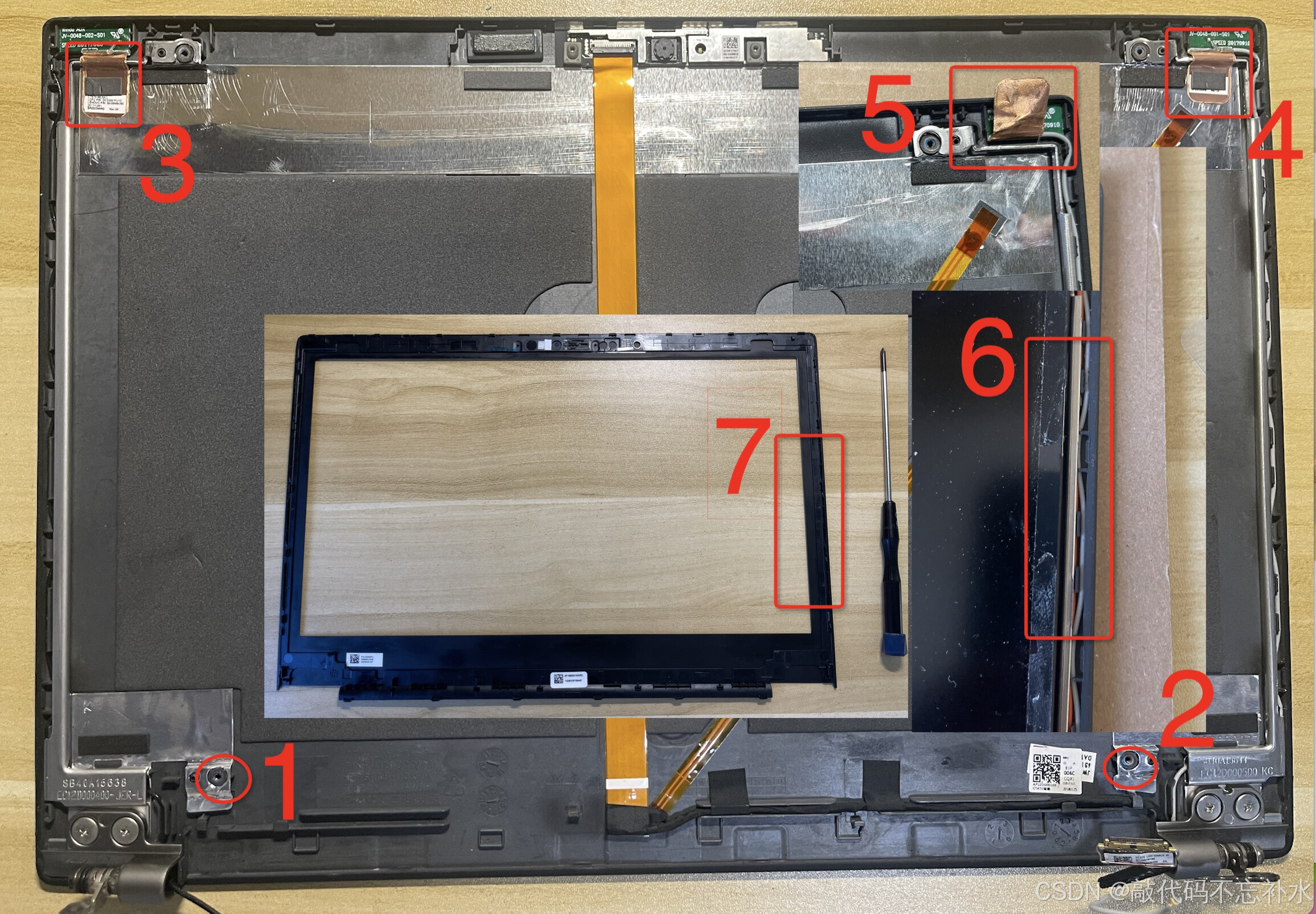

图二

五 安装天线

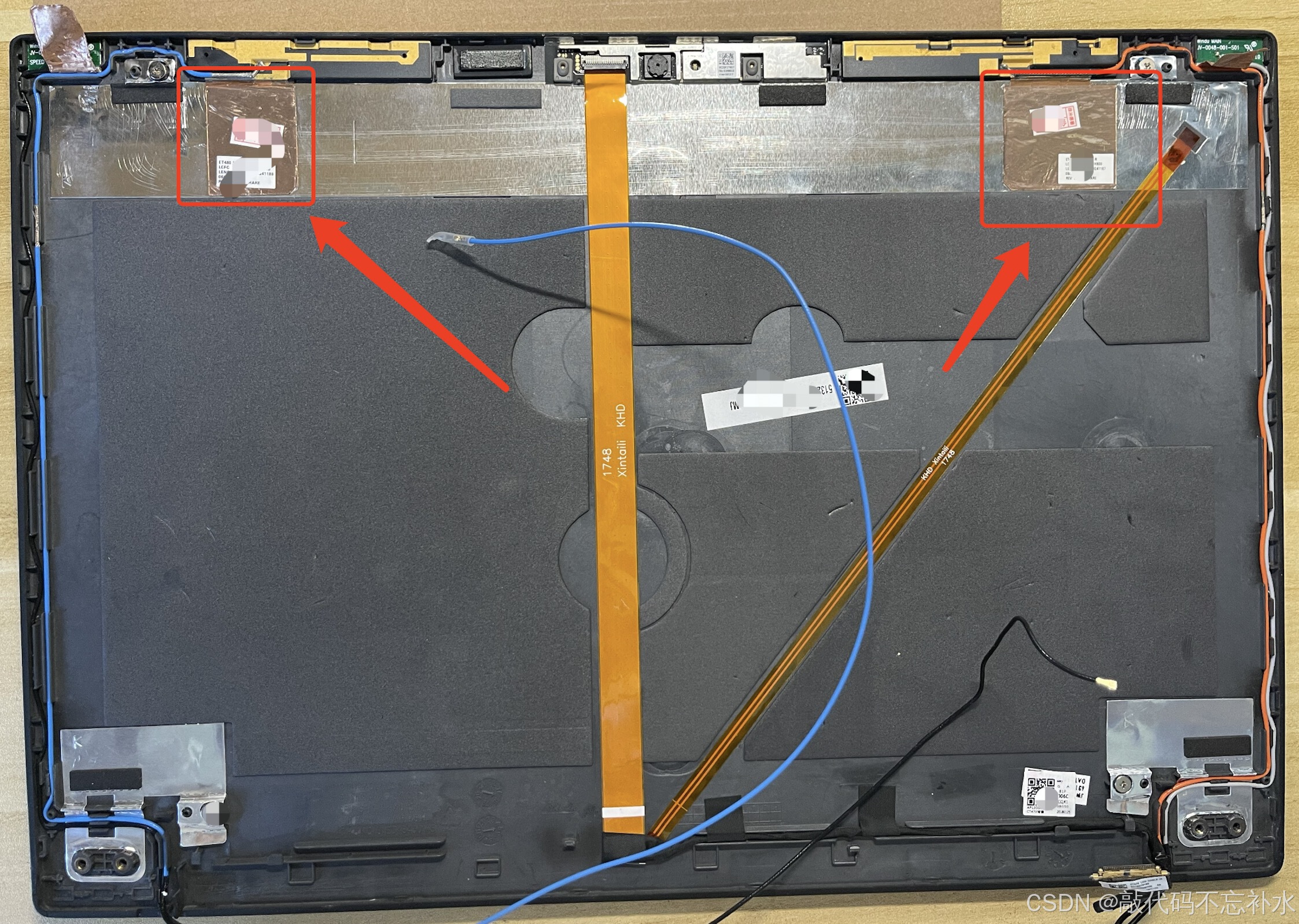

图三

4G 的红、蓝天线形状不同，但 T480 预留的空间设计合理，无需担心左右方向的安装问题。建议购买带铜片的天线，据说信号更佳，安装时将铜片贴在壳子上。请参考 图三 的走线和天线安装位置。此外，图二 中的位置 3 和 4 显示了Wi-Fi的铜片贴在壳子上，可以选择撕开 Wi-Fi 的铜片，看 图二 的位置 5 将4G线放在下面（也可以不撕开，视个人审美而定）。

六 安装 4K 屏幕

拆屏后，如 图二 中位置 6、7 以及屏幕边框覆盖的部分，会有许多屏幕边框胶残留，需要手动搓掉。由于 4K 屏幕的集成电路板比原装屏幕更大更长，因此需要将 图二 中位置 1 和 2 的螺帽沿垂直方向磨掉一半，就是将其厚度减少一半。当时因为没有斜口钳，用常规的钳子一点一点磨掉的，花了很长时间。顺便提一下，别看这个螺帽像塑料，其实里面是金属的。

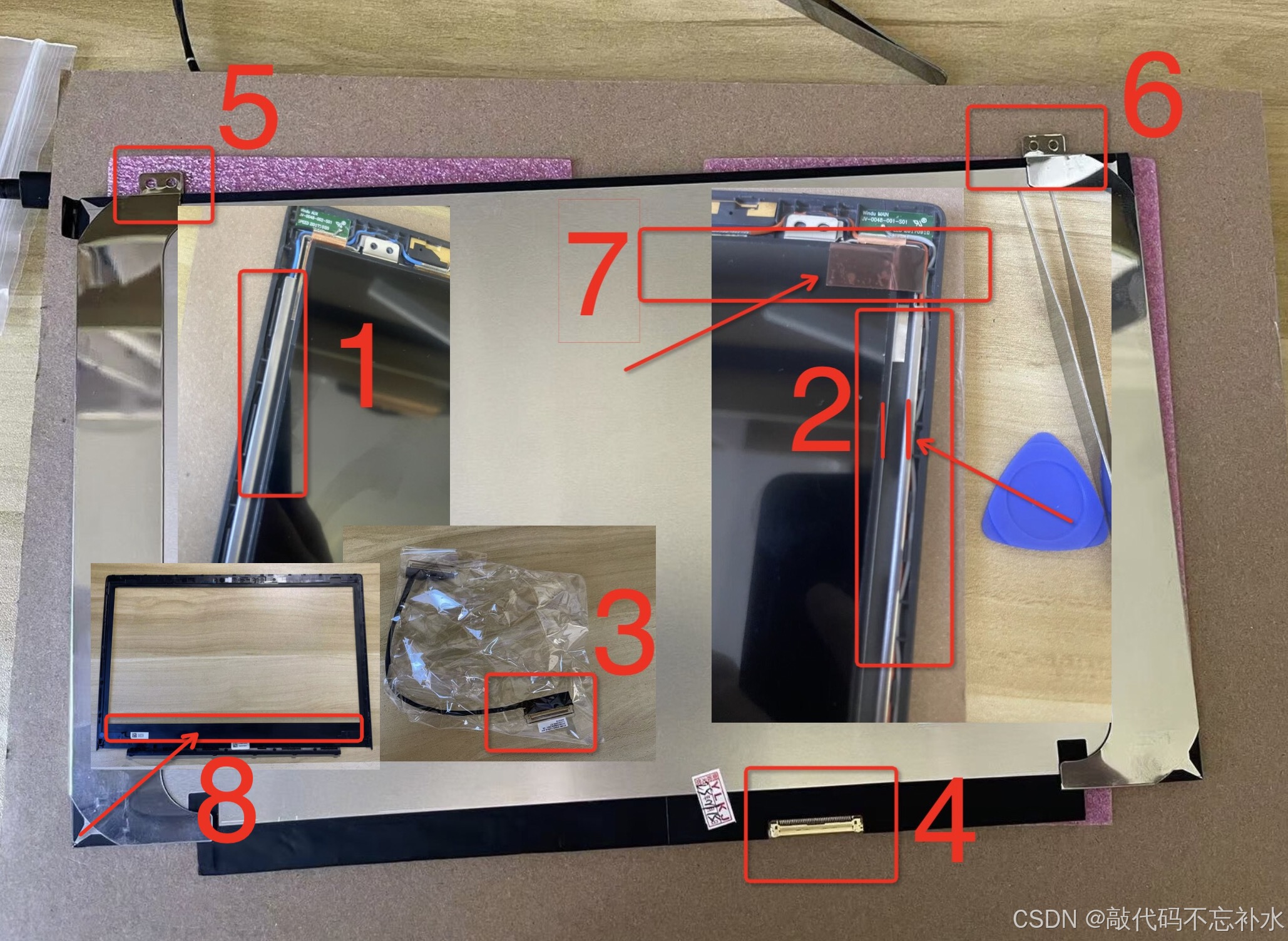

图四

安装屏幕前，先测试屏幕，确保没有坏点等问题，推荐选择 A+ 等级 的屏幕（屏幕有等级划分）。如 图四 所示，位置 5 和 6 为新 4K屏幕 上的固定耳朵，原本用于固定的螺帽已被磨掉，因此需在图四位置 8 的壳子底部粘上一条屏幕边框胶来固定。图四位置3 是 屏线，需将屏线带 3M胶 的一面与 位置4 连接，并贴上胶条（测试完成前请勿粘胶条）。安装后发现屏幕左右两侧空隙较大，就像小朋友笑起来露出牙缝一样，又好笑又无奈（见图四位置 1 和 2）。联系某宝卖家要求换屏，卖家表示只有这一种 4K 屏幕。好吧，当时心情非常复杂，不过最后显示区仍为 14寸，使用起来问题不大。因此，建议大家安装前一定要先测试。另提一点，图四 位置 7 的屏幕保护膜最好在最后再揭掉，以防改造过程中屏幕被刮花。最后，按好壳子天线和屏幕，改造就完成了。

七 安装 4G 模块

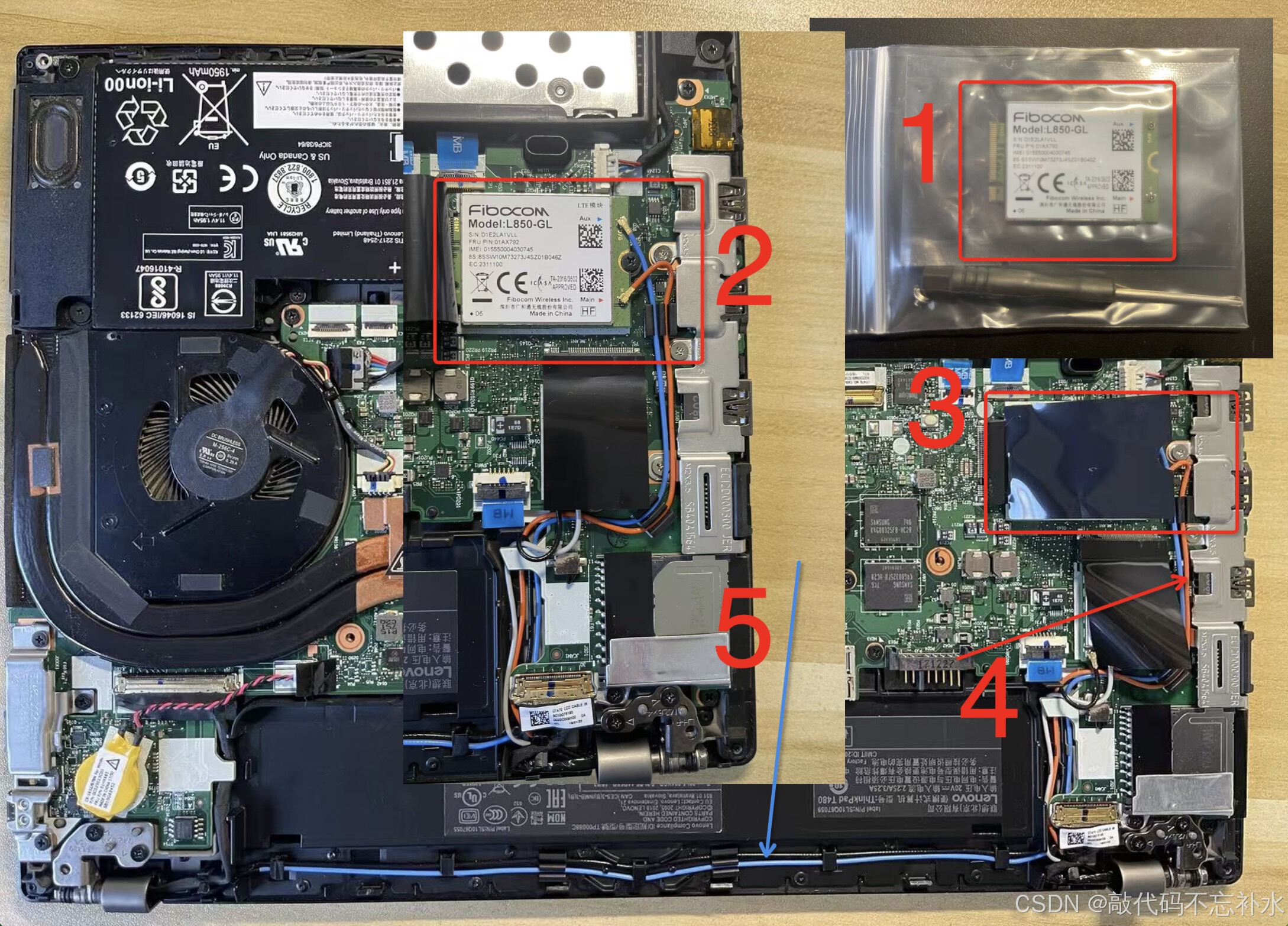

图五

如 图五 所示，位置 1 为 L850-GL 4G 模块 (FRU:01AX792)，将其安装在图五位置 3，最终效果如位置 2 所示。请留意图五位置 4 和 5 的红蓝箭头，查看 4G 模块的走线。走线完成后，发现红蓝天线长度刚好合适，完全契合，莫名的感到舒适。O(∩_∩)O 哈哈~

八 安装 1TB NVMe M.2 SSD 固态硬盘

图六

图六位置 1 为 NVMe M.2 硬盘托架，位置 2 为散热片，位置 3 为某品牌的 1TB NVMe M.2 SSD 固态硬盘，支持 NVMe 协议 PCIe 3.0，硬盘到手后容量显示为 954G。将位置 3 的 SSD 固态硬盘安装到位置 1 的硬盘托架中，由于托架中已有螺丝，附送的螺丝未使用。接着，将图六位置 4 的排线安装到位置 5 并扣紧。硬盘托架安装在图六位置 6，注意在拆卸和安装硬盘时需要先断开电池电源，关闭 BIOS 中的内置电池，然后拔掉电池排线（图六位置 7）。拆卸硬盘时，见图六位置 6 内的红色箭头，拽住这个黑色带子往外拉即可。

九 安装系统

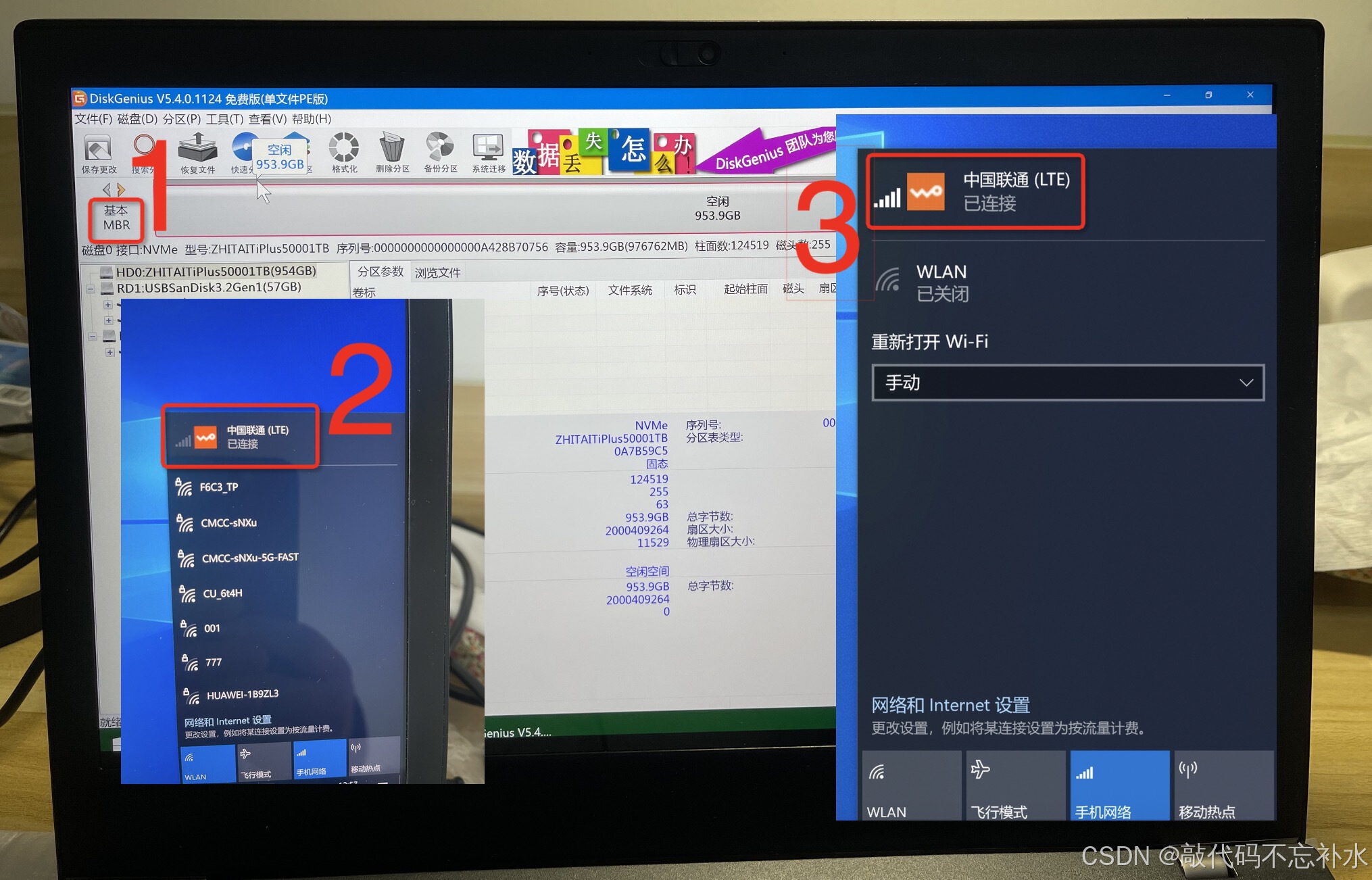

图七

制作U盘启动安装系统的步骤这里不再赘述。图七位置 1 需要特别注意，安装 Windows 10 时应选择 GPT 分区格式。别问为什么？我有个朋友当初用了 MBR，结果系统一直无法引导，最后花了很长时间排查。

十 测试4G模块

如图七位置 2 所示，安装了中国联通的SIM卡，测试结果显示网速非常快，下载速度达到几十兆每秒，测试截图此处略去。不过，信号强度没有显示，而下载速度却依然很快，令人疑惑。怀疑天线存在问题，于是进行了排查。首先将天线全部拔掉，结果完全搜不到4G信号；然后交替将红蓝天线插入4G模块的 main 端口（见图五位置 2 红色天线处），发现显示效果与图七位置 2 一样，确认天线和4G模块均正常。此时灵机一动，联系了某宝的4G模块”供应商“，对方提供了一个 850 4G模块的驱动链接，点击下载安装后，呈现出图七位置 3 的效果，信号强度满格！此处撒花~ O(∩_∩)O 哈哈~

十一 结语

历时五天，终于完成了 ThinkPad T480 的升级改造。虽然过程中有不少小插曲，但结果令人满意。内存没有更换，因为目前 16G 足够使用，且购买一条 32G内存 价格较高。电池暂未安装，因为还在运输途中，等到货后再进行更换。这次升级总共花费了1242元，暂时告一段落。升级就像装修，总觉得这里需要改进，那里也想提升，但目前的状态已经很不错了，就先这样吧。
